36+41+36预应力混凝土连续梁桥设计与计算(含CAD图)

来源:56doc.com  资料编号:5D22775 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D22775
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

36+41+36预应力混凝土连续梁桥设计与计算(含CAD图)(论文说明书19000字,CAD图4张)
摘  要
本文基于实际工程条件,对不等跨预应力混凝土连续梁桥进行了设计、计算和验算。设计内容包括截面设计和配筋设计,计算内容包括内力计算及荷载组合,验算内容包括承载能力极限状态验算、正常使用极限状态验算、持久状况及短暂状况应力验算。首先,参照已有设计图纸和资料采用单箱双室断面,初步拟定截面尺寸,选定材料规格。然后采用一次落架法计算恒载内力,采用最不利影响线加载法计算活载内力,并考虑荷载的横向分布系数及由预加力、基础变位、温度变化以及混凝土材料的收缩和徐变等因素引起的结构影响力的作用。内力计算采用迈达斯软件建立有限元模型进行求解。最后在运用迈达斯软件建模校核的基础上,选取控制截面进行手算复核。
关键词:连续梁桥  影响线加载  结构影响力  迈达斯有限元模型
Design And Calculation of The 36+41+36 Prestressed Concrete Continuous Girder Bridge
Abstract
   In this paper, the unequal span prestressed concrete continuous girder bridge has been designed, calculated and checked based on the actual engineering conditions.Design content includes section design and reinforcement design. Calculation content includes internal force calculation and load combinations.Checking contents including bearing capacity limit state checking, normal use limit state checking and lasting condition and transient condition of stress calculation.In reference to the existing design drawings and data,this design uses the single box double chamber section, preliminarily drafts the section size,and selects the material specifications.This design uses a drop frame method to calculate the internal force of dead load, and the influence line of the most unfavorable loading method to calculate the internal stress of the live load,considering the lateral distribution coefficient of load and the function of structure  influence caused by prestressing force, foundation displacement, temperature change, concrete shrinkage and creep factors such as the role of. The internal force calculation is solved by using Midas software to build the finite element model.At last, this article select control section for hand calculation while using Midas modeling software for checking.
Key Words: Continuous girder bridge;Influence line loading;Structure influence;Midas finite    element model


36+41+36预应力混凝土连续梁桥设计与计算(含CAD图)
36+41+36预应力混凝土连续梁桥设计与计算(含CAD图)


目 录
摘  要    I
Abstract    II
第一章 设计资料    1
1.1主要结构尺寸    1
1.2 技术标准    1
1.3材料性能参数    1
1.3.1混凝土    1
1.3.2钢筋    1
1.3.3 其他材料    2
第二章 初步设计    3
2.1立面设计    3
2.2横断面设计    3
2.2.1横断面形式选择    3

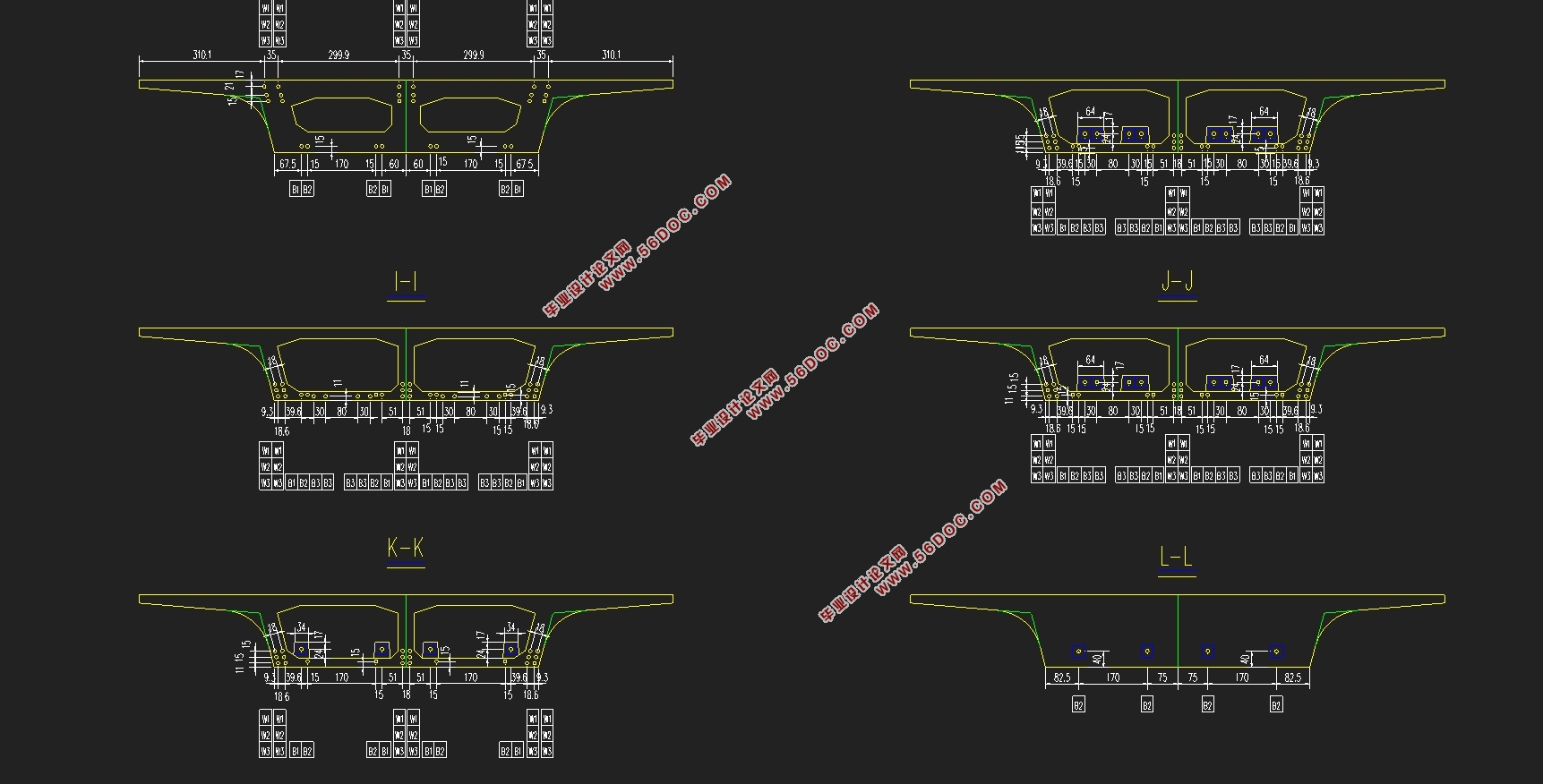

2.2.2细部尺寸拟定    4
2.3 配筋设计    5
2.4桥梁结构计算与分析    5
第三章 内力计算和荷载组合    8
3.1恒载内力    8
3.2活载内力    14
3.3内力组合    17
第四章 预应力筋的估算与布置    21
4.1预应力钢筋的估算    21

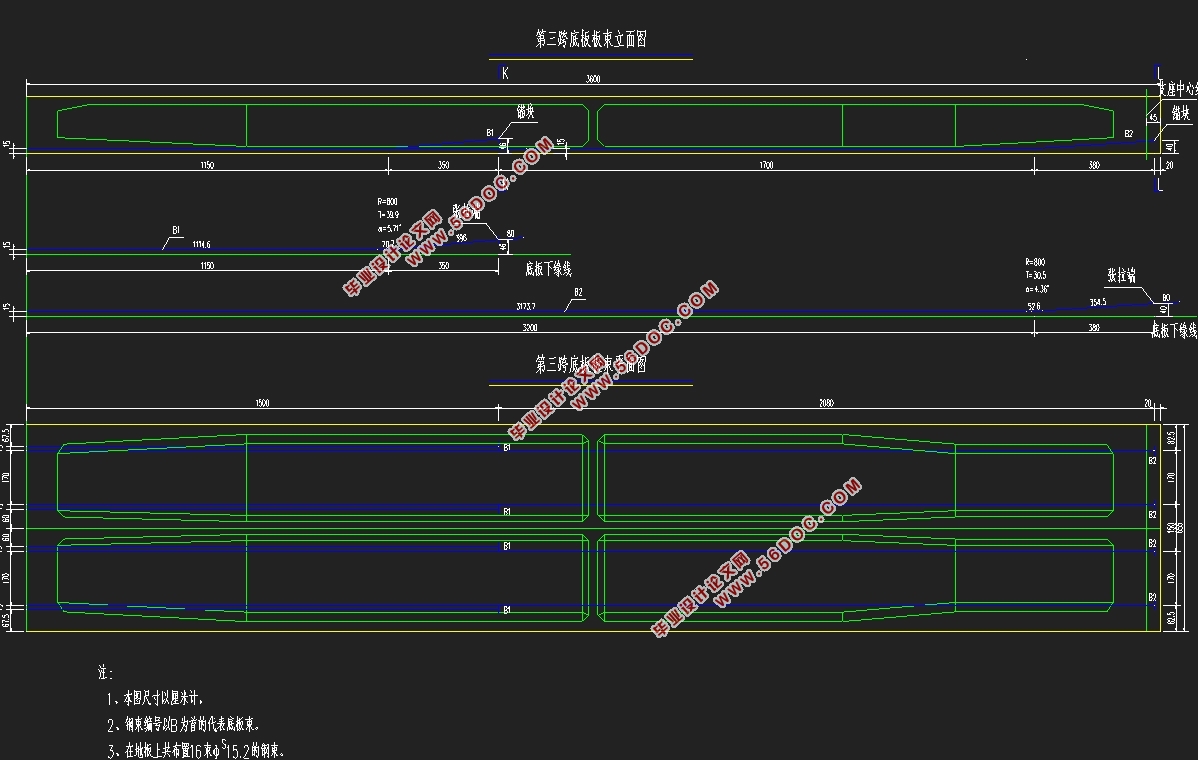

4.2预应力钢筋的布置    22
第五章 计算截面几何特性    26
第六章 承载能力极限状态验算    27
6.1正截面承载力验算    27
6.2斜截面承载力验算    28
第七章 预应力损失    31
7.1摩阻损失σl1    31
7.2锚具变形损失σl2    31
7.3混凝土弹性压缩损失 σl4    33
7.4钢筋应力松弛损失σl5    34
7.5混凝土收缩、徐变损失σl6    35
7.6预应力损失组合    35
第八章 正常使用极限状态验算    37
8.1全预应力混凝土构件抗裂性验算    37
8.1.1正截面抗裂性验算    37
8.1.2斜截面抗裂性验算    38
8.2变形计算    41
8.2.1使用阶段的挠度计算    41
8.2.2预加应力引起的反拱计算及预拱度的设置    41
第九章 持久状况应力验算    43
9.1跨中截面混凝土法向正应力验算    43
9.2跨中截面预应力钢筋拉应力验算    43
9.3斜截面主应力验算    44
第十章 短暂状况应力验算    46
10.1上缘混凝土应力    46
10.2下缘混凝土应力    46
参考文献    47
附录1 迈达斯有限元建模内力组合值    48
