六层4800平米世纪华联商务住宅楼设计

来源:56doc.com  资料编号:5D10781 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D10781
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

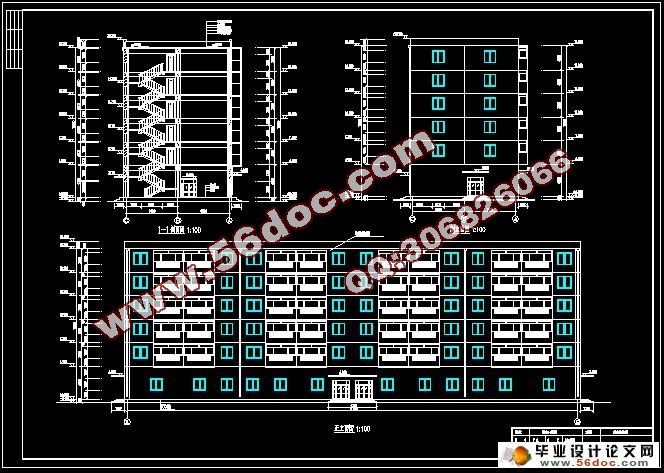

六层4800平米世纪华联商务住宅楼设计(任务书,计算书11000字,CAD图7张)
摘    要
本工程为世纪华联商务住宅,建筑面积4880m2,总高20.2m,采用框架结构,独立基础,设计基准期50年,结构安全等级为二级,抗震设防烈度为7度。
建筑设计本着“功能适用,经济合理,造型美观,环境相宜”的原则,以国家相应规范、标准为依据,完成了设计任务书所要求的建筑平面设计,并在此基础上进行了立面、剖面、建筑详图设计,共画出建筑图4张。结构设计本着“安全,适用,耐久”的原则,进行了竖向荷载汇集,水平荷载汇集,内力计算,内力组合,结构抗震验算,板、梁、柱、楼梯、雨蓬、基础等结构构件的设计。共画出结构图4张。
关键词:商务住宅,框架结构, 独立基础

Abstract
The engineering is house with a department store, the building area is 4880m2, the gross height is 20.2. The building adopts framed structure and single foundation, the base year of the design is 50 years, the safe grade of the structure is 2, and the earthquake intensity is 7.
The architectural design is on the principle of function applicable, economy feasible, model fair and environment harmonious. Besides, the design is on the base of the building regulation and building standard of our country. I have finished architectural plan design that the design prospectus requires. And on the base of it, I have finished the design of elevation drawings, plane sections and architectural detail drawings. The account of the gross architectural drawings is 4. The constructional design is on the principle of safe, apply and endure. And on the base of it, I have done some vertical load collecting, horizontal load collecting, stress calculating, stress combination, constructional earthquake-resistant design. Besides, I have designed floor slabs, beams, columns, stairs, canopies and foundations and so on. The account of the gross constructional drawings is 4.

Keywords: House with a department store ,Framed structure,Independent foundation

1工程概况
本工程为某市繁华地段的一栋临街式商铺住宅楼,总建筑面积为 ,建筑层数为六层,底层高为 ,标准层高为 ,风荷载基本风压: ,雨雪条件:基本雪压为 。抗震设计条件:建筑场地的地震基本抗震烈度为7度,场地类别为 类,设计地震分组为第一组,建筑耐火等级为二级,地面粗糙度:C类,设计使用年限为50年。
2 结构布置及计算简图
   根据房屋的使用功能及建筑设计的要求,进行了建筑平面,立面及剖面设计,其标准层建筑平面见下图1,填充墙采用蒸压粉煤灰加气混凝土砌块砌筑。大门采用钢门,其它为木门,门洞尺寸为1.2m 2.4m,窗为铝合金窗,洞口尺寸为1.8m 2.1m。
楼盖及屋盖均采用现浇钢筋混凝土结构,楼板厚度取120mm.梁截面高度按梁跨度1/12-1/8估算,由此估算的梁截面尺寸见表1,表中还给出了各层梁,柱和板的混凝土强度等级。
