六层6000平米供电局办公楼建筑结构设计(含总平面图)

来源:56doc.com  资料编号:5D12307 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D12307
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

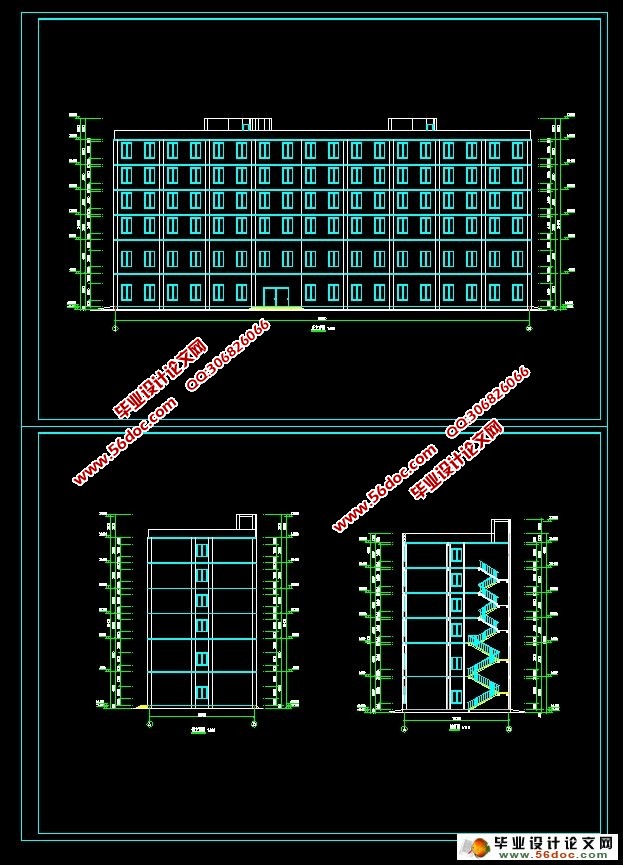

六层6000平米供电局办公楼建筑结构设计(含总平面图)(计算书22000字,CAD建筑图6张,结构图5张)
工程概况
本办公楼位于某市,该地段地势平坦,环境较好,在选址和环境营造方面,注意自然景色的优美,更强调人与自然环境的协调统一,比较适合办公楼功能的充分利用。
  设计标高:室内外高差:300mm。
墙身做法:墙身采用200厚的加气混凝土块。内粉刷为混合沙浆浆底,纸筋抹灰面,厚20mm, 内墙涮两度涂料,外墙贴砖。
楼面做法:楼面(大理石楼面),100厚现浇钢筋砼楼板,20厚板底抹灰。
屋面做法(上人屋面):见建筑设计部分。
门窗做法:塑钢窗和木门。
1. 气温:最冷月平均温度:    5.7℃
          最热月平均温度:    25.5℃
          极端最高温度:        37.3℃
         极端最低温度:        -4.6℃
2. 日照:年总日照效:        1211.3小时
          夏季日照数:            154.9小时
          冬季日照数:            66.8小时
3. 主导风向及频率:七月:    C22NNE11
                       一月:    C22NNE13
4. 风速:(平均)夏季:    1m/秒
                        冬季:    1.1m/秒
5. 降水量:年总量            998.1毫米
                一日最大量    195.2毫米
                一小时最大量    76.5毫米
6. 最大积雪深度:2厘米
7. 水文地质:地下水在地表下2.5m。
8. 最大冻土深度:0

该建筑物总长度为54.9m,总宽度为17.4m,共六层,总建筑面积为5995.26m2,主体结构采用现浇钢筋混凝土框架结构。


六层6000平米供电局办公楼建筑结构设计
六层6000平米供电局办公楼建筑结构设计
六层6000平米供电局办公楼建筑结构设计
六层6000平米供电局办公楼建筑结构设计
六层6000平米供电局办公楼建筑结构设计


目     录
摘  要    3
绪论    5
1 建筑设计理念及设计依据    6
1.1 设计理念    6
1.2 工程概况    6
1.3设计依据    7
2 建筑设计    8
2.1 平面设计    8
2.2 立面设计    8
2.3 建筑剖面设计    8
2.4 其它部分详细做法和说明    8
3 截面尺寸初步估计    11
3.1柱截面设计    11
3.2梁的截面设计    11
4 框架侧移刚度的计算    12
4.1 横梁线刚度I B的计算    12
4.2 柱线刚度I C的计算    12
4.3各层横向侧移刚度计算    13
5 竖向荷载及其内力计算    15
5.1计算单元的选择确定    15
5.2竖向荷载统计    15
5.3竖向荷载内力计算    17
5.2 重力荷载代表值计算及荷载汇总    27
6 水平荷载计算    30
6.1风荷载计算    30
6.2 地震荷载计算    33
7框架的内力组合    38
7.1 梁柱的内力组合    38
6.3 柱端弯矩设计值的调整    43
8 截面设计    44
8.1框架梁截面设计    44
8.2框架柱截面设计    47
8.3 楼板设计    53
9 楼梯计算    56
9.1 示意图    56
9.2 荷载计算    56
10 基础设计    57
10.1荷载设计值    57
10.2 A、D柱独立基础的计算    57
10.3 B、C柱基础配筋    62
毕业设计总结    68
致谢    71
