五层3700平米学生公寓宿舍楼设计

来源:56doc.com  资料编号:5D12308 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D12308
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

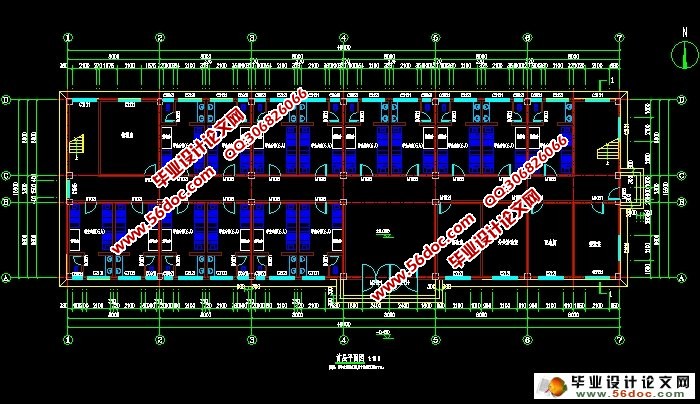

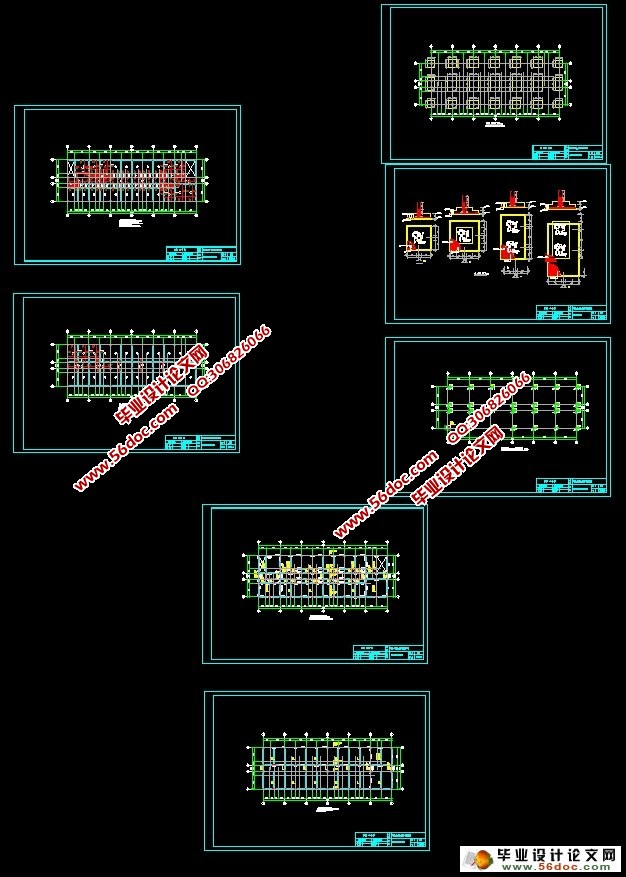

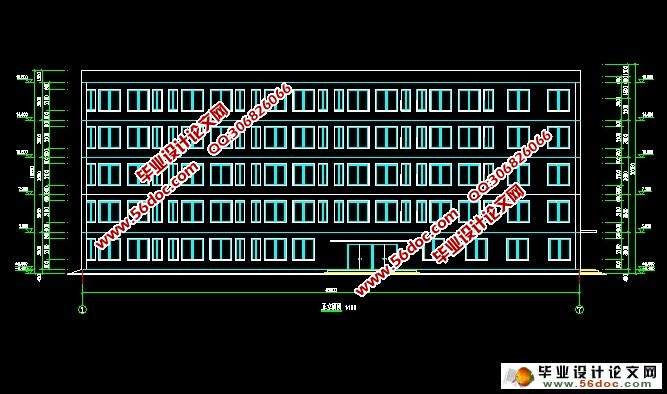

五层3700平米学生公寓宿舍楼设计(计算书22000字,CAD建筑图7张,结构图7张)
工程概况
该工程为5层学生公寓,主体为现浇钢筋混凝土框架结构,建筑面积3795㎡,建筑物共5层,底层层高3.6m,标准层层高3.6m,顶层层高3.6m,总高度18.0m,室内外高差0.450m
该学生公寓拥公寓、传达室、活动室、洗衣房等。楼内设有2个楼梯,楼梯开间均为2.5m,进深均为6.6m,楼梯的布置均符合消防、抗震的要求。
1.1.2 设计条件
该工程重要性等级为四级,本地区极端最高气温35℃,极端最低气温-10℃。年降雨量700mm,最大积雪厚度20cm,平均相对湿度75%。主导风向为东南风。拟建场地内无地表水系分布。
1.抗震设防烈度:6度设防,设计基本地震加速度值为0.05g;
2.基本风压:0.35KN/m2,B类粗糙度;
3.雪荷载标准值:0.30KN/m2;
4.结构体系:现浇钢筋混凝土框架结构;
5.工程地质条件:拟建场地地形平坦,地层分布较为规律,地耐力按250KN/m2计,持力层为轻粘土,Ⅱ类场地。

房间各部分高度
1.层高:底层层高3.6m;标准层层高3.6m;顶层层高3.6m。
2.室内外高差:0.45m。
2.2.2屋面构造说明
(从上到下)
屋面采用高聚物改性沥青卷材防水屋面(05ZJ001屋7)总厚度221mm。


五层3700平米学生公寓宿舍楼设计
五层3700平米学生公寓宿舍楼设计
五层3700平米学生公寓宿舍楼设计
五层3700平米学生公寓宿舍楼设计
五层3700平米学生公寓宿舍楼设计


摘要    4
前言    5
第一章 设计任务及基本要求    6
1.1 设计原始资料    6
1.2 建筑设计要求    6
1.3结构设计任务及要求    6
第二章 建筑设计说明    7
2.1建筑平面设计    7
2.2剖面设计    7
第三章 结构设计    9
3.1 结构方案的选择及结构布置    9
第四章 侧移线刚度计算    12
第五章 恒荷载作用下内力计算    13
5.1 框架恒荷载标准值计算    13
5.2 框架梁恒载作用下线荷载统计计算    14
5.3 框架节点集中荷载计算    17
5.4 恒载作用下框架梁的内力计算    20
第六章 活荷载作用下内力计算    28
6.1 框架梁活恒载作用下线荷载统计计算    28
6.2 活荷载作用下框架节点集中荷载计算    30
6.3 活载作用下框架梁的内力计算    32
第七章 风荷载作用下内力计算    39
7.1 风荷载标准值计算    39
7.2 风载作用下抗侧移刚度D的计算:    39
7.3 风荷载作用下的内力计算    41
第八章 地震荷载作用下内力计算    46
8.1 重力荷载代表值计算    46
8.2 横向框架自振周期计算    47
8.3 横向水平地震作用计算    48
8.4 水平地震作用下框架的内力计算    50
第九章 内力组合    55
9.1 横向框架梁的内力组合    56
9.2 竖向框架柱的内力组合    62
第十章 截面设计    68
10.1 设计内力    68
10.2 梁截面设计    68
10.3 框架柱截面设计    71
第十一章 基础设计    74
结论    78
谢辞    79
参考文献    80
