三层3900平米百货商场建筑结构设计(含总平面图,电算图)

来源:56doc.com  资料编号:5D12311 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D12311
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

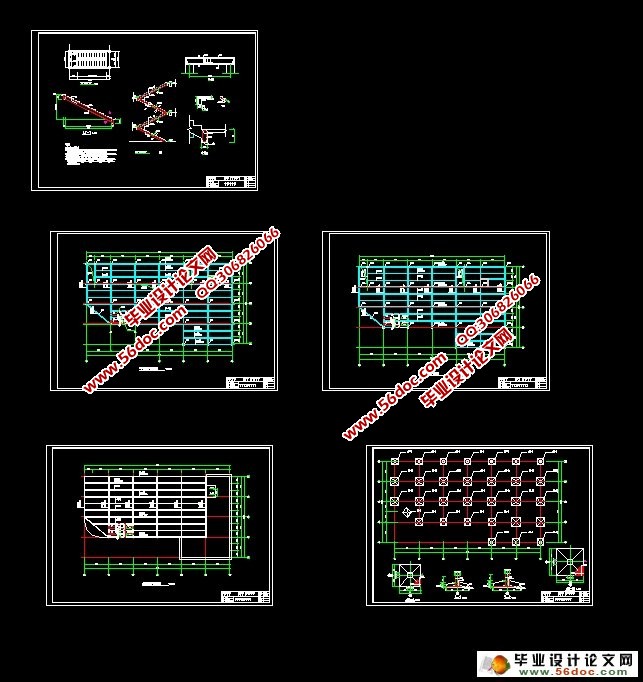

三层3900平米百货商场建筑结构设计(含总平面图,电算图)(计算书23000字,CAD建筑图6张,结构图5张)
第一部分:工程概况
㈠建筑概况
1、    设计题目:百货商场综合楼设计
本工程为某百货商场综合楼,兼具日用百货、服装、家电等卖场,本商场综合楼还兼有办公、仓储,集体宿舍等用途。

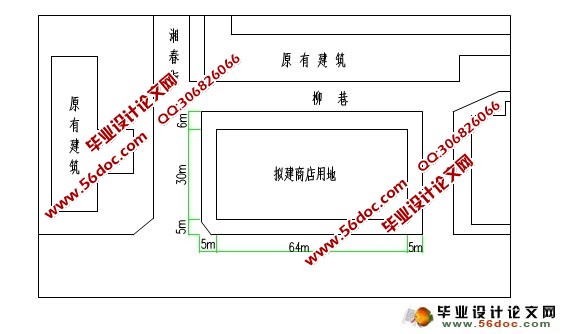

2、建筑地点及拟建基地平面图
3、建筑介绍:
建筑面积约3920.7m2,楼盖及屋盖均采用现浇钢筋混凝土框架结构,楼板厚度取120mm,填充墙采用蒸压粉煤灰加气混凝土砌块,层数为3层,一层和二层层高为5.4m,三层为4.5m,室内外地坪高差为0.45,本商场柱网尺寸7.5M(横向)*9M(纵向)。
㈡建筑技术条件资料
  1、气象条件:地区基本风压0.35kn/m2,基本雪压0.75 kn/m2。
2、地质条件:地质构造情况(自上而下):本场地地形平坦,自然地表内一米内为填土,填土后为粉压粘土,再下为卵石层,fk粉=250Kn/M2,    fk卵=300-400KN/M2地下水位较深,无浸蚀性。
3、框架结构承重方案的选择
竖向荷载的传力途径:楼板的均布活载和恒载直接作用在主梁上,再由主梁传至框架柱,最后传至地基。
根据以上楼盖的平面布置及竖向荷载的传力途径,本商场框架的承重方案为横向框架承重方案,这可使横向框架梁的截面高度大,增加框架的横向侧移刚度。

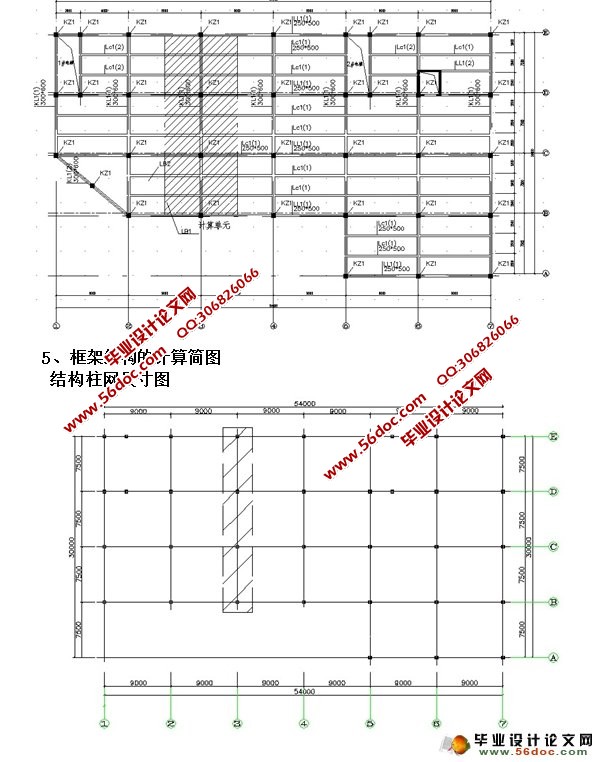

三层3900平米百货商场建筑结构设计(含总平面图)
三层3900平米百货商场建筑结构设计(含总平面图)
三层3900平米百货商场建筑结构设计(含总平面图)
三层3900平米百货商场建筑结构设计(含总平面图)
三层3900平米百货商场建筑结构设计(含总平面图)
三层3900平米百货商场建筑结构设计(含总平面图)


目    录
摘 要••••••••••••••••••••••••••••••••••••••••••••••••• 1
第一部分  工程概况••••••••••••••••••••••••••••••••••• 3
建筑地点、建筑类型、建筑介绍、地质条件 •••••••••••••••  3
竖向荷载的传力途径、框架结构的计算简图••••••••••••••••  3
梁、柱截面尺寸的初步确定••••••••••••••••••••••••••••••  4
第二部分  重力荷载代表值的计算••••••••••••••••••••••  8
重力荷载代表值的计算••••••••••••••••••••••••••••••••••  8
竖向荷载下框架受荷总图••••••••••••••••••••••••••••••••  9
第三部分  框架侧移刚度的计算••••••••••••••••••••••••  10
横梁、纵梁、柱线刚度的计算••••••••••••••••••••••••••••  10
各层侧移刚度计算••••••••••••••••••••••••••••••••••••••  10
第四部分  横向水平荷载作用下框架结构的内力和侧移计算••  16
横向自振周期的计算•••••••••••••••••••••••••••••••••••  16
水平地震作用及楼层地震剪力的计算•••••••••••••••••••••  16
多遇水平地震作用下的位移验算•••••••••••••••••••••••••  17
水平地震作用下框架内力计算•••••••••••••••••••••••••••  18
风荷载作用下的内力计算•••••••••••••••••••••••••••••••  18
第五部分  竖向荷载作用下框架结构的内力计算••••••••  20
迭代法计算竖向荷载作用下框架结构内力•••••••••••••••••  20
第六部分  内力组合••••••••••••••••••••••••••••••••••  43
第七部分  构件截面设计••••••••••••••••••••••••••••••  43
框架梁••••••••••••••••••••••••••••••••••••••••••••••  43
框架柱••••••••••••••••••••••••••••••••••••••••••••••  46
第八部分  楼板设计•••••••••••••••••••••••••••••••••  50
楼板类型及设计方法的选择••••••••••••••••••••••••••••  50
设计参数、单向板设计•••••••••••••••••••••••••••••••••  50
第九部分  次梁设计•••••••••••••••••••••••••••••••••  50
第十部分  楼梯设计•••••••••••••••••••••••••••••••••  55
设计参数••••••••••••••••••••••••••••••••••••••••••••  55
踏步设计•••••••••••••••••••••••••••••••••••••••••••   55
斜梁设计••••••••••••••••••••••••••••••••••••••••••••  56
平台板计算••••••••••••••••••••••••••••••••••••••••••  57
平台梁计算••••••••••••••••••••••••••••••••••••••••••  58
第十一部分  基础设计•••••••••••••••••••••••••••••••  59
确定持力层,选择基础类型和材料••••••••••••••••••••••  59
初步确定基础尺寸••••••••••••••••••••••••••••••••••••  60
计算底面地基承载力设计值F••••••••••••••••••••••••••   60
内力分析••••••••••••••••••••••••••••••••••••••••••••  60
第十二部分: 科技资料翻译•••••••••••••••••••••••••••  78
科技资料原文••••••••••••••••••••••••••••••••••••••••  78
原文翻译••••••••••••••••••••••••••••••••••••••••••••  86
参考资料••••••••••••••••••••••••••••••••••••••••••••  89
致谢••••••••••••••••••••••••••••••••••••••••••••••••  90
