七层5000平米房地产综合楼设计(建筑图,结构图)

来源:56doc.com  资料编号:5D12322 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D12322
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

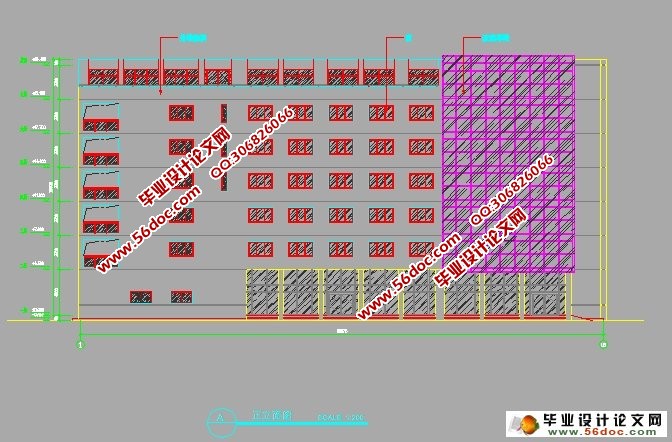

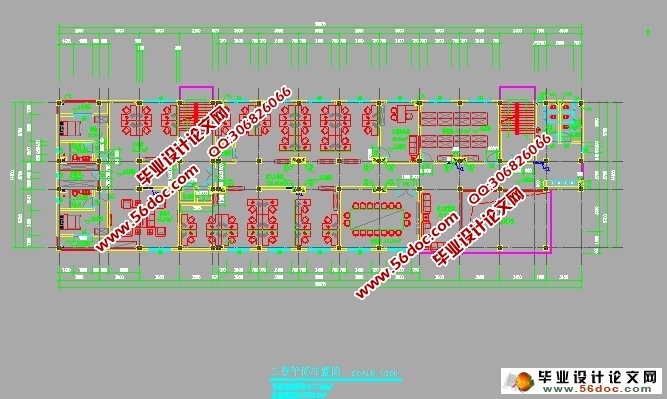

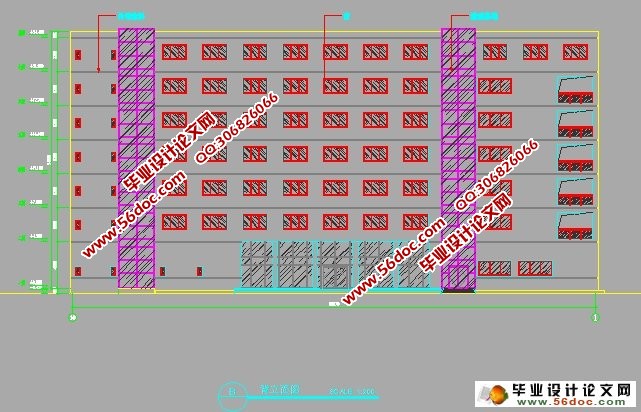

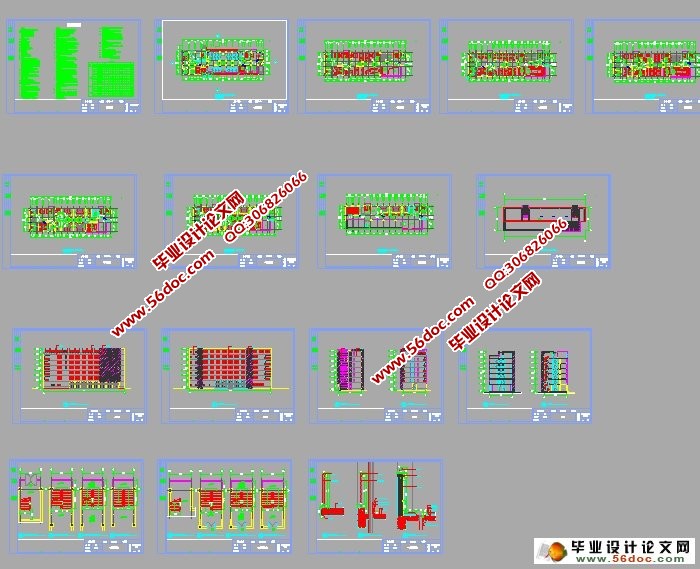

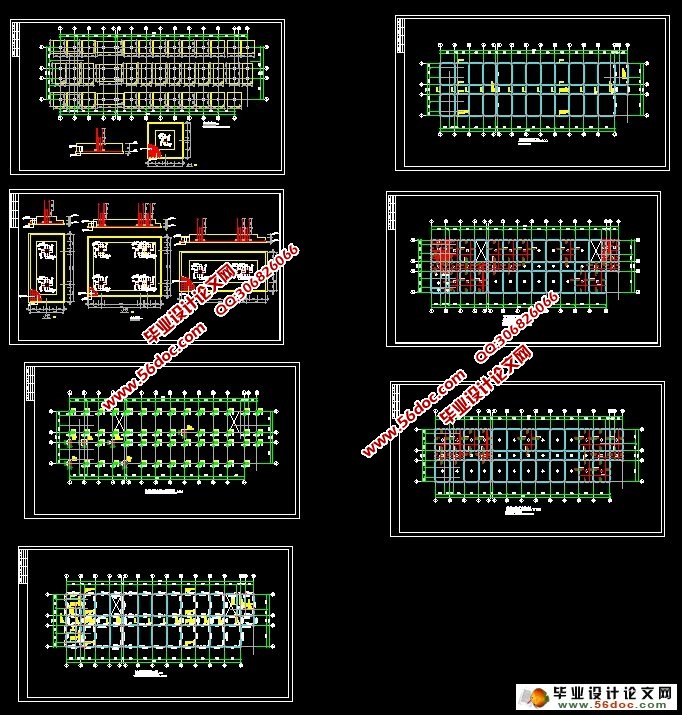

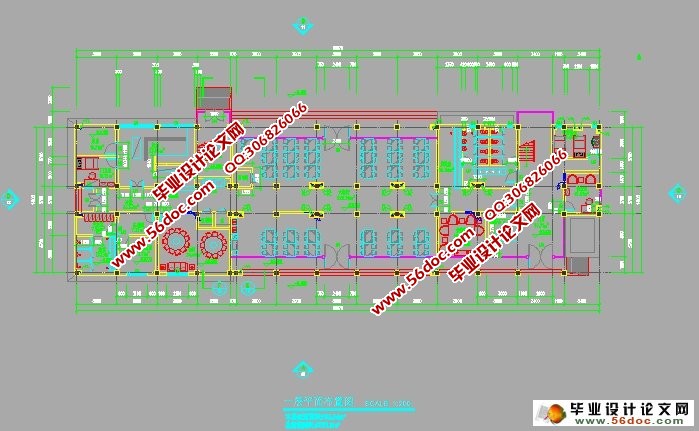

七层5000平米房地产综合楼设计(建筑图,结构图)(CAD建筑图15张,结构图7张,计算书23000字)
一 设计原始资料
(一) 工程概况
该工程主体为现浇钢筋混凝土框架结构,建筑面积5089.0㎡,建筑物共7层,底层层高4.5m,标准层层高3.30m,顶层层高3.30m,总高度24.3m,室内外高差0.450m
该综合楼拥有资料室、办公室、休息室、接待室等。楼内设有2个楼梯,楼梯的布置均符合消防、抗震的要求。
(二) 设计条件
该工程重要性等级为四级,本地区极端最高气温38℃,极端最低气温-10℃。年降雨量700mm,平均相对湿度75%。主导风向为东南风。拟建场地内无地表水系分布。
1.抗震设防烈度:7度设防,设计基本地震加速度值为0.2g;
2.基本风压:0.35KN/m2,B类粗糙度;
3.雪荷载标准值:0.35KN/m2;
4.结构体系:现浇钢筋混凝土框架结构;
5.工程地质条件:拟建场地地形平坦,地层分布较为规律,地基承载力按250KN/m2计。

二 剖面设计
(一)房间各部分高度
1.层高:底层层高4.5m;标准层层高3.30m;顶层层高3.30m。
2.室内外高差:0.45m。
(二)屋面构造说明
(从上到下)
屋面采用高聚物改性沥青卷材防水屋面(05ZJ001屋7)总厚度221mm。
(三)楼面构造说明
(从上到下)
一般房间楼面采用多层实木复合地板楼面(05ZJ001楼19)总厚度为36mm,120厚钢筋混凝土楼面,20厚混合砂浆抹底;
卫生间楼面采用陶瓷地砖卫生间楼面(05ZJ001楼33)总厚度为95mm ,120厚钢筋混凝土楼面,20厚混合砂浆抹底;
走道,办公和公共房间楼面采用大理石楼面(05ZJ001楼11),总厚度为50mm,120厚钢筋混凝土楼面,20厚混合砂浆抹底。


七层5000平米房地产综合楼设计(建筑图,结构图)
七层5000平米房地产综合楼设计(建筑图,结构图)
七层5000平米房地产综合楼设计(建筑图,结构图)
七层5000平米房地产综合楼设计(建筑图,结构图)
七层5000平米房地产综合楼设计(建筑图,结构图)
七层5000平米房地产综合楼设计(建筑图,结构图)


目录
第一章 设计任务及基本要求    4
一 设计原始资料    4
二 建筑设计要求    4
三 结构设计任务及要求    4
第二章 建筑设计说明    5
一 建筑平面设计    5
二 剖面设计    5
第三章 结构设计    7
一  结构方案的选择及结构布置    7
第四章 侧移线刚度计算    10
第五章 恒荷载作用下内力计算    11
一  框架恒荷载标准值计算    11
二 框架梁恒载作用下线荷载统计计算    12
三 框架节点集中荷载计算    15
四 恒载作用下框架梁的内力计算    18
第六章 活荷载作用下内力计算    28
一  框架梁活恒载作用下线荷载统计计算    28
二 活荷载作用下框架节点集中荷载计算    30
三 活载作用下框架梁的内力计算    32
第七章 风荷载作用下内力计算    40
一  风荷载标准值计算    40
二 风载作用下抗侧移刚度D的计算:    41
三 风荷载作用下的内力计算    42
第八章 地震荷载作用下内力计算    49
一  重力荷载代表值计算    49
二 横向框架自振周期计算    50
三 横向水平地震作用计算    51
四 水平地震作用下框架的内力计算    53
第九章 内力组合    58
一  横向框架梁的内力组合    59
二 竖向框架柱的内力组合    68
第十章 截面设计    74
一  设计内力    74
二 梁截面设计    74
三 框架柱截面设计    77
第十一章 基础设计    80
第十二章 楼梯设计    86
结论    91
谢辞    92
