六层5000平米鑫美商务宾馆设计(建筑图,结构图,总平面图)

来源:56doc.com  资料编号:5D14201 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D14201
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

六层5000平米鑫美商务宾馆设计(建筑图,结构图,总平面图)(开题报告,手算计算书9200字,建筑图结构图24张)
本工程为鑫美商务宾馆,,总建筑面积约5011m2,主体六层,住宿五层;采用钢筋混凝土框架结构:柱下独立基础;结构重要性等级为二级,使用年限为50年;抗震设防烈度为六度;本工程防火设计等级为三级;屋面防水防水等级设二级。
2  建筑设计

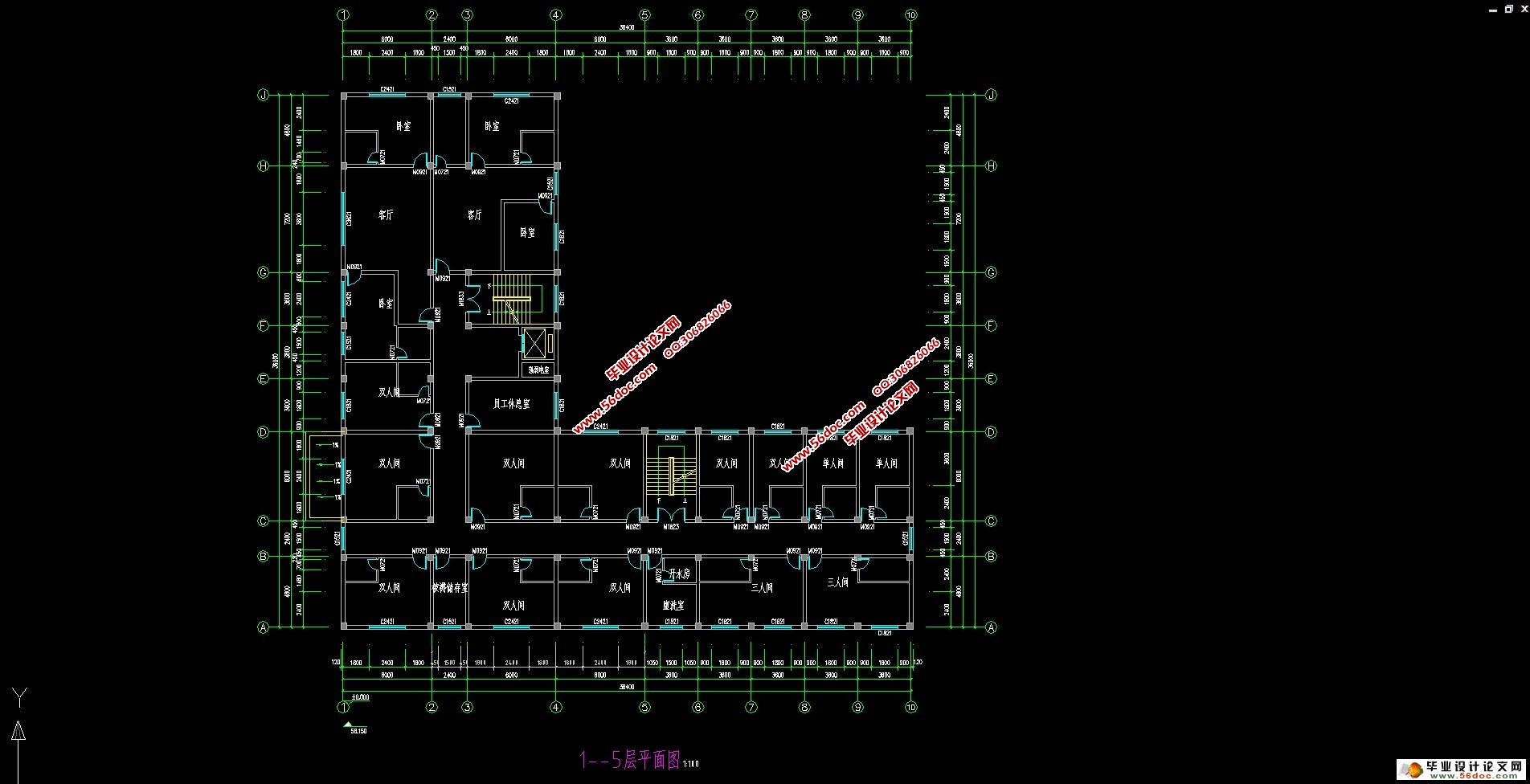

2.1  平面设计
本设计根据《宾馆建筑设计规范》规定和设计任务书要求进行,整体采用矩形的体型样式,做到了功能分区明确。宾馆分为大厅、餐厅、厨房、办公室、客房。既有各自独立的出口,又通过走廊相互联系。
客房部分为单人间、双人间、三人间、套房,分布于建筑的二至六层。在每层设置了被褥室、员工休息室、盥洗室,方便客房的服务与管理。会议室和餐厅设于首层,为了给会议室创造安静舒适的条件,将会议室设于建筑西侧避免餐厅的噪音。
整个平面布局,在满足使用功能的前提下,充分考虑自然采光和自然通风,降低了整体运行的能耗。

工程概况
本工程是一栋六层宾馆,标准层高 3.0m,首层层高3.6m。采用钢筋混凝土框架结构,建筑工程等级为三级、耐火等级为三级,合理使用年限为 50 年,本地区为 6 度抗震设防区。
标高及建筑细部做法
1.设计标高:室内设计标高为±0.000,室内外高差为450mm。
2.墙身做法:内外墙均采用240厚空心粘土砖,用7.5混合砂浆砌筑
3.屋面做法:干铺120厚水泥砂浆聚苯板,20厚1:8水泥珍珠岩找2%坡,20厚1:2.5水泥砂浆找平层,刷基层处理剂一遍,二层3厚SBS改性沥青防水卷材,铺25厚中砂,30厚250X250,C20预制混凝土板,缝宽3-5,1:1水泥砂浆。
4.楼面做法:钢筋混凝土楼板,素水泥砂浆结合层一遍,20厚1:4干硬性水泥砂浆,8-10厚地砖铺实拍平,水泥浆擦缝。
5.底层地面做法:80厚混凝土,素水泥砂浆结合层一遍,30厚1:4干硬性水泥砂浆,20厚大理石铺实拍平,水泥浆擦缝。


六层5000平米鑫美商务宾馆设计(建筑图,结构图,总平面图)
六层5000平米鑫美商务宾馆设计(建筑图,结构图,总平面图)
六层5000平米鑫美商务宾馆设计(建筑图,结构图,总平面图)
