单层2772平米24m+18m双跨生产车间厂房结构设计(建筑图,结构图)

来源:56doc.com  资料编号:5D16681 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D16681
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

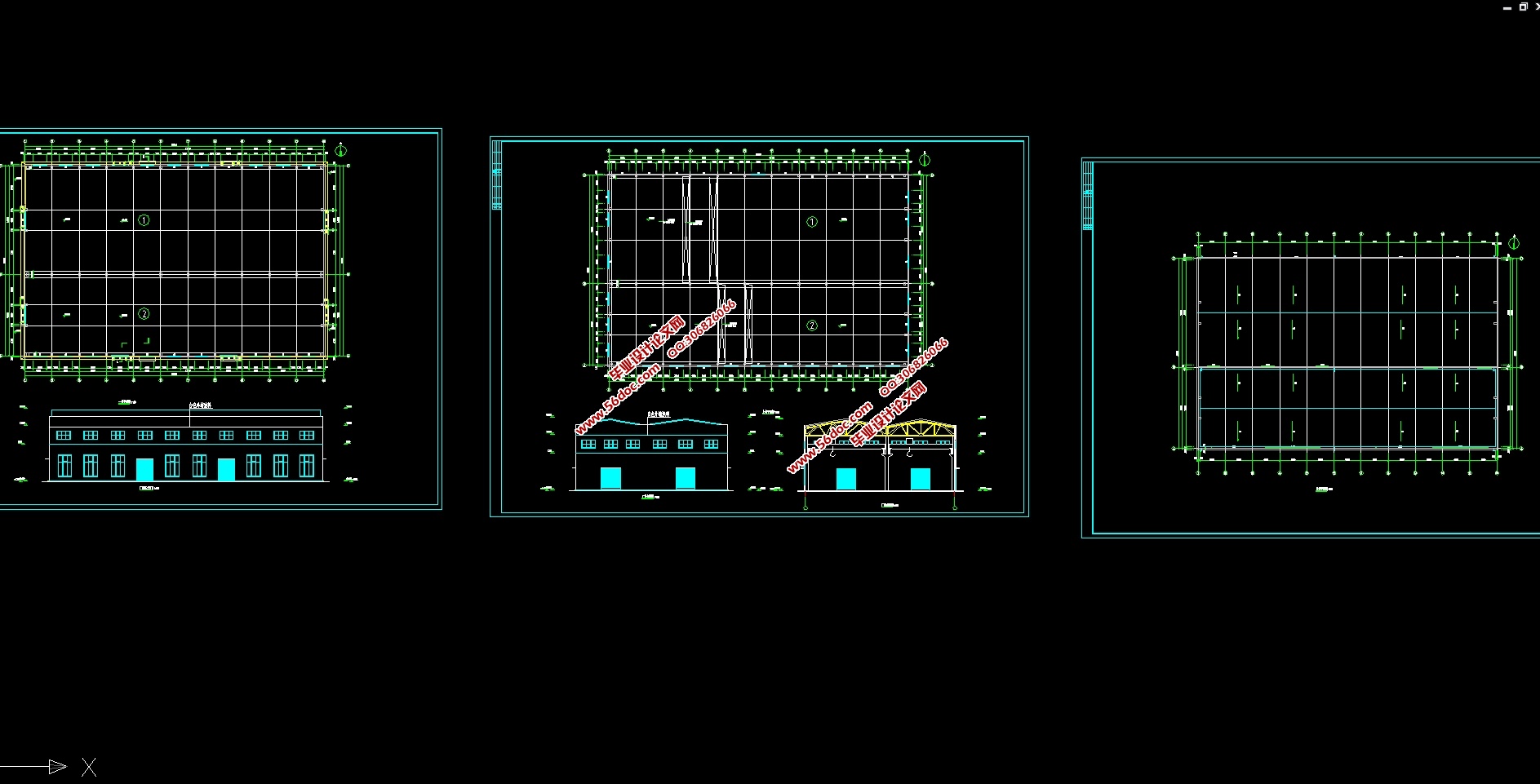

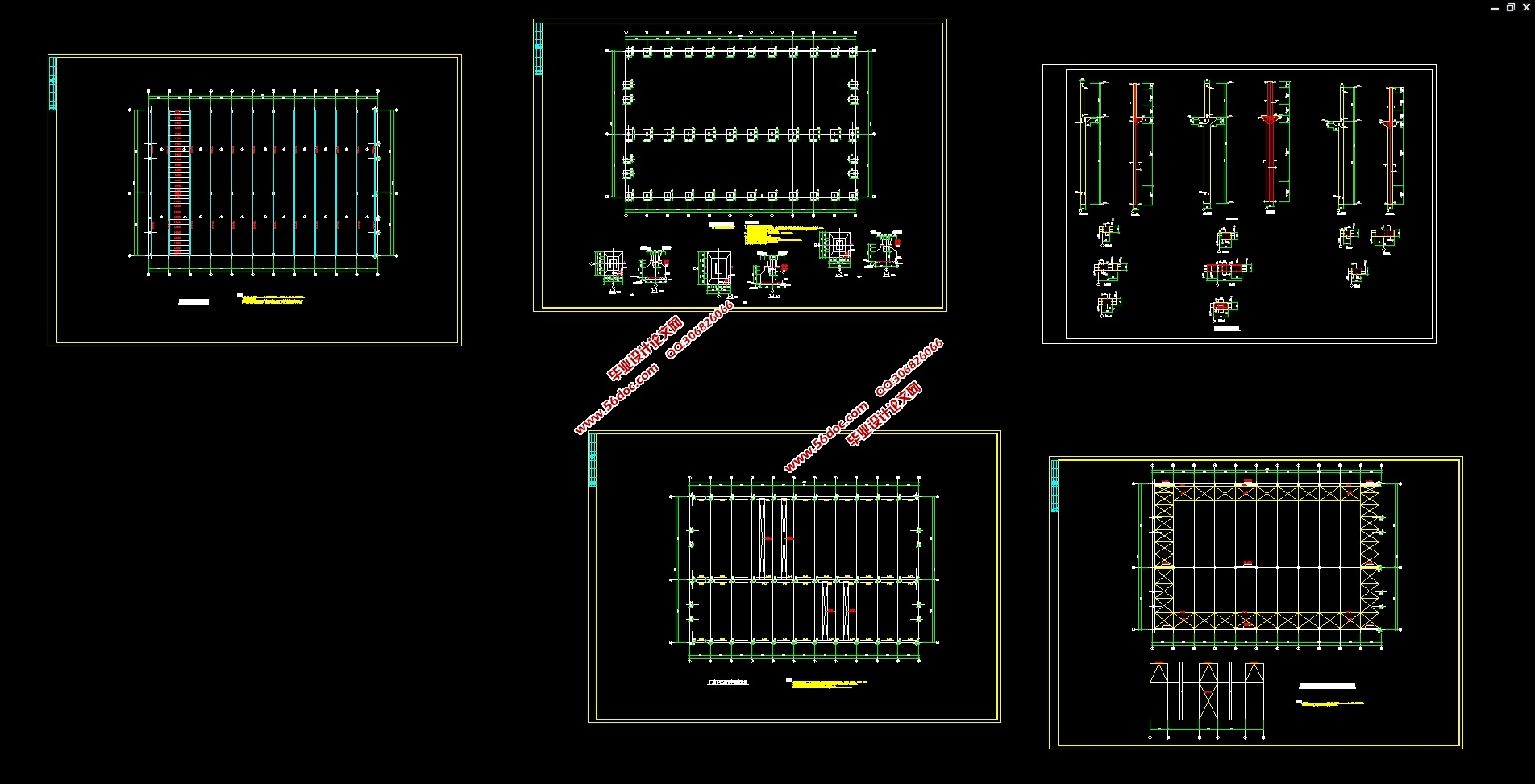

单层2772平米24m+18m双跨生产车间厂房结构设计(建筑图,结构图)(任务书,计算书18500字,建筑图3张,结构图5张)
本工程是芜湖双跨生产车间厂房结构设计,为混凝土排架结构体系。
工程说明
建筑面积:(24+18)×66=2772㎡;跨度:24m和18m双跨;纵向柱距 6m;结构形式:单层双跨装配式钢筋混凝土等高排架结构,砖墙围护;起重设备:4台(每跨两台)大连重工起重集团生产的DQQD型,工作级别为A5、跨度分别为22.5和16.5的电动桥式吊车;柱顶标高12.3m。
2.1.3  地质条件
自然地表2m内为素填土,素填土以下为强风化粉砂岩。素填土承载力特征值为130kN/m2,强风化粉砂岩承载力特征值为240kN/m2;地下水位:地表以下2.0m,水质对混凝土无侵蚀性。
自然条件:最热月平均29.6℃,最冷月4.2℃;夏季极端最高39.8℃,冬季极端最低-9.5℃;主导风向:夏季东南风,冬季西北风;基本风压:0.35kN/m2,地面粗糙程度为B类。基本雪压:0.6kN/m2。

1 厂房建筑设计
1.1 设计题目
装配车间双跨等高厂房.
1.2 设计任务
1.2.1 单层厂房结构布置.
1.2.2 选用标准构件.
1.2.3 排架柱及柱下基础设计.
1.3 设计内容
1.3.1 确定上、下柱的高度及截面尺寸.
1.3.2 选用屋面板,天窗架,屋架,基础梁,吊车梁及轨道车接件.
1.3.3 计算排架所承受的各项荷载.
1.3.4 计算各种荷载作用下排架的内力.
1.3.5 排架的内力组合.
1.3.6 柱及牛腿的设计,柱下单独基础设计.
1.3.7 绘制施工图
⑴结构布置图(屋架,天窗架,屋面板,屋盖支撑布置,吊车梁,柱及柱间支撑,墙体布置).
⑵基础施工图(基础平面图及配筋图).
⑶柱施工图(柱模板图,柱配筋图).


单层2772平米双跨生产车间厂房结构设计(建筑图,结构图)
单层2772平米双跨生产车间厂房结构设计(建筑图,结构图)
单层2772平米双跨生产车间厂房结构设计(建筑图,结构图)
单层2772平米双跨生产车间厂房结构设计(建筑图,结构图)


目录
摘要    2
前言    3
1 厂房建筑设计    4
1.1 设计题目    4
1.2 设计任务    4
1.3 设计内容    4
1.4 设计资料    4
2 厂房结构设计    5
2.1   结构设计资料    5
2.2 厂房结构计算简图    7
2.3  荷载统计    8
2.4  荷载内力计算    13
2.5  排架柱内力组合    25
2.6  排架柱配筋计算    32
2.7  基础配筋计算    43
2.8  过梁、圈梁、雨棚配筋计算    47
2.9 山墙抗风柱计算    51
3 致  谢    52
参考文献    53
