五层3520平米武汉洪山区中学教学楼设计(建筑图,结构图)

来源:56doc.com  资料编号:5D16687 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D16687
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

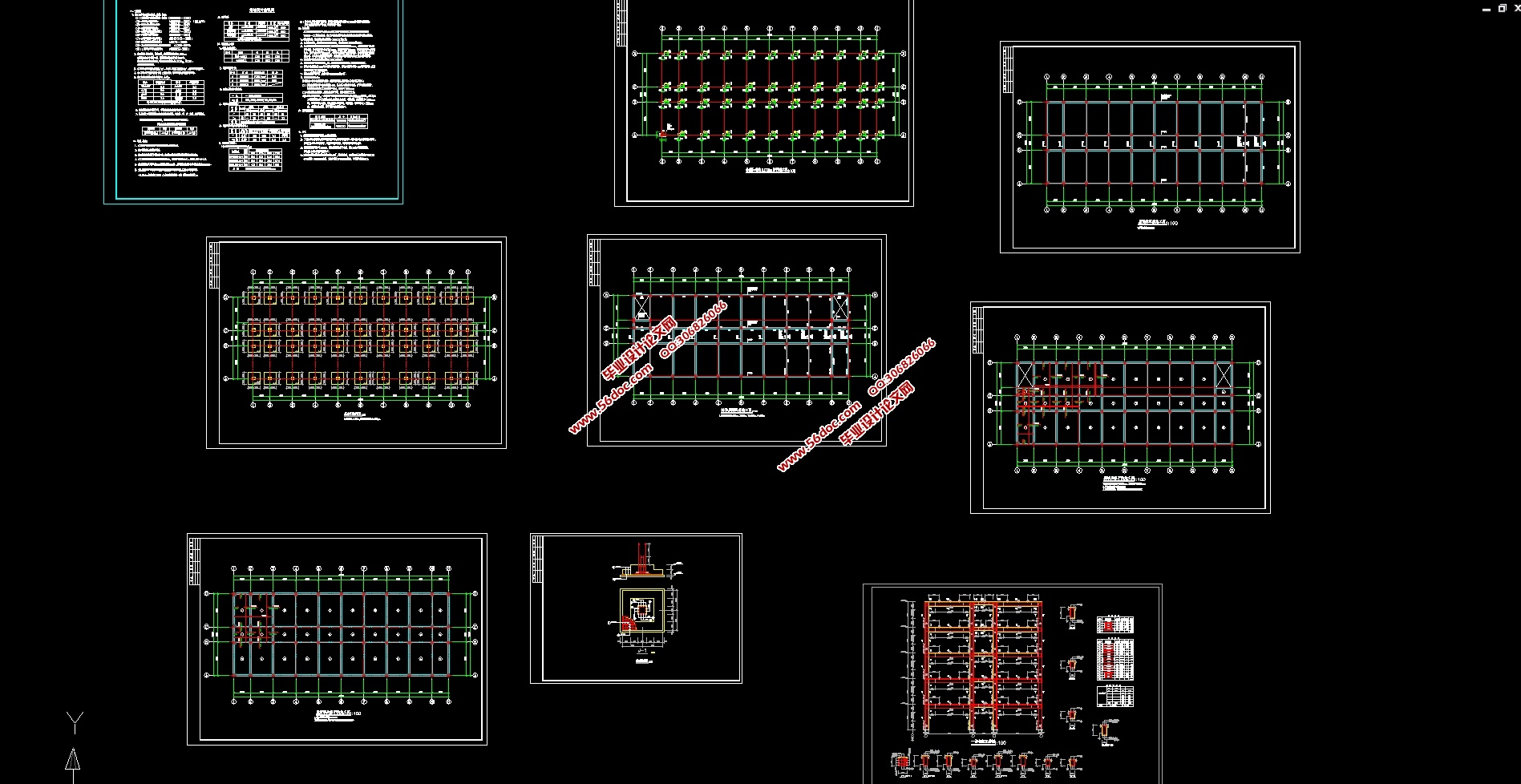

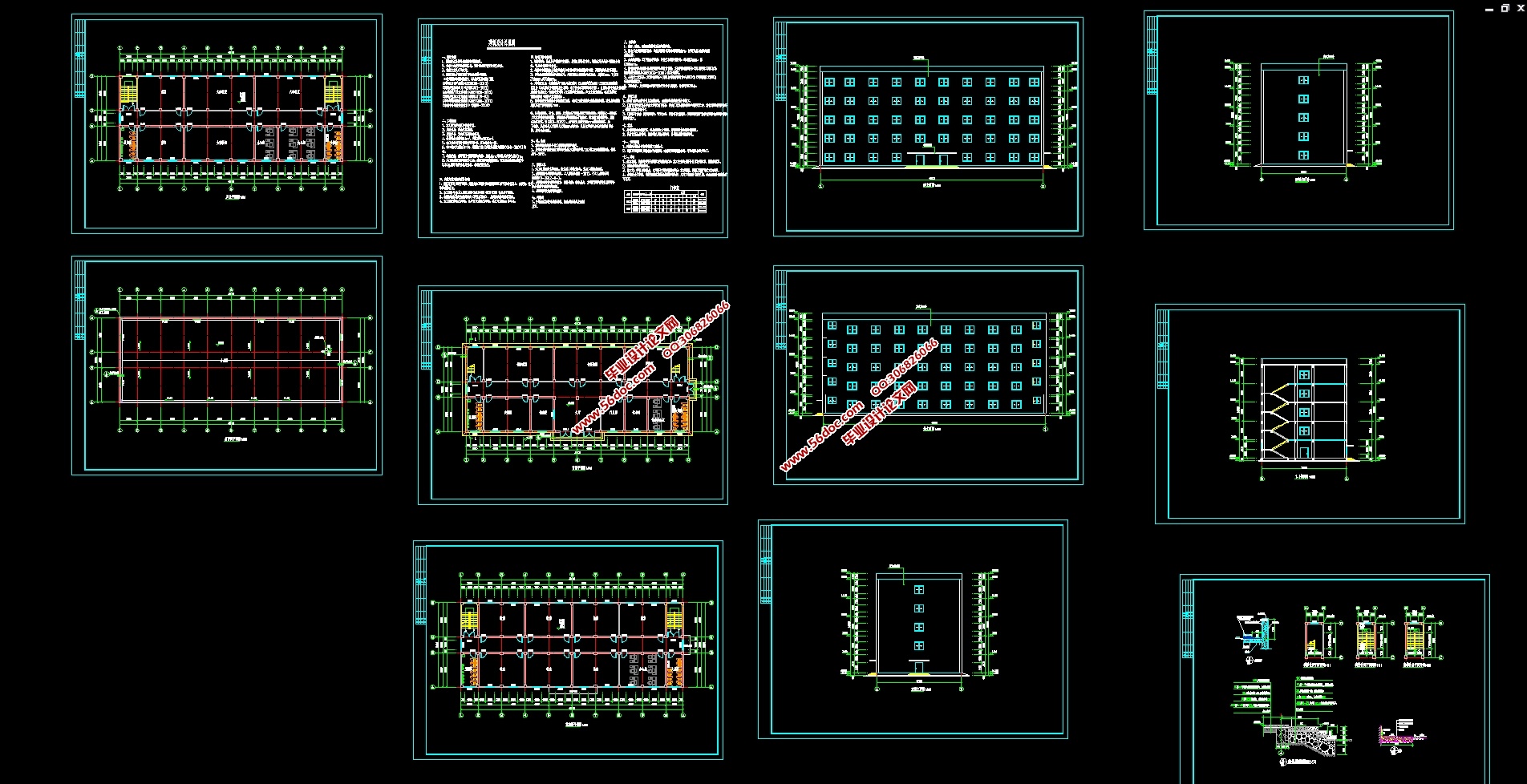

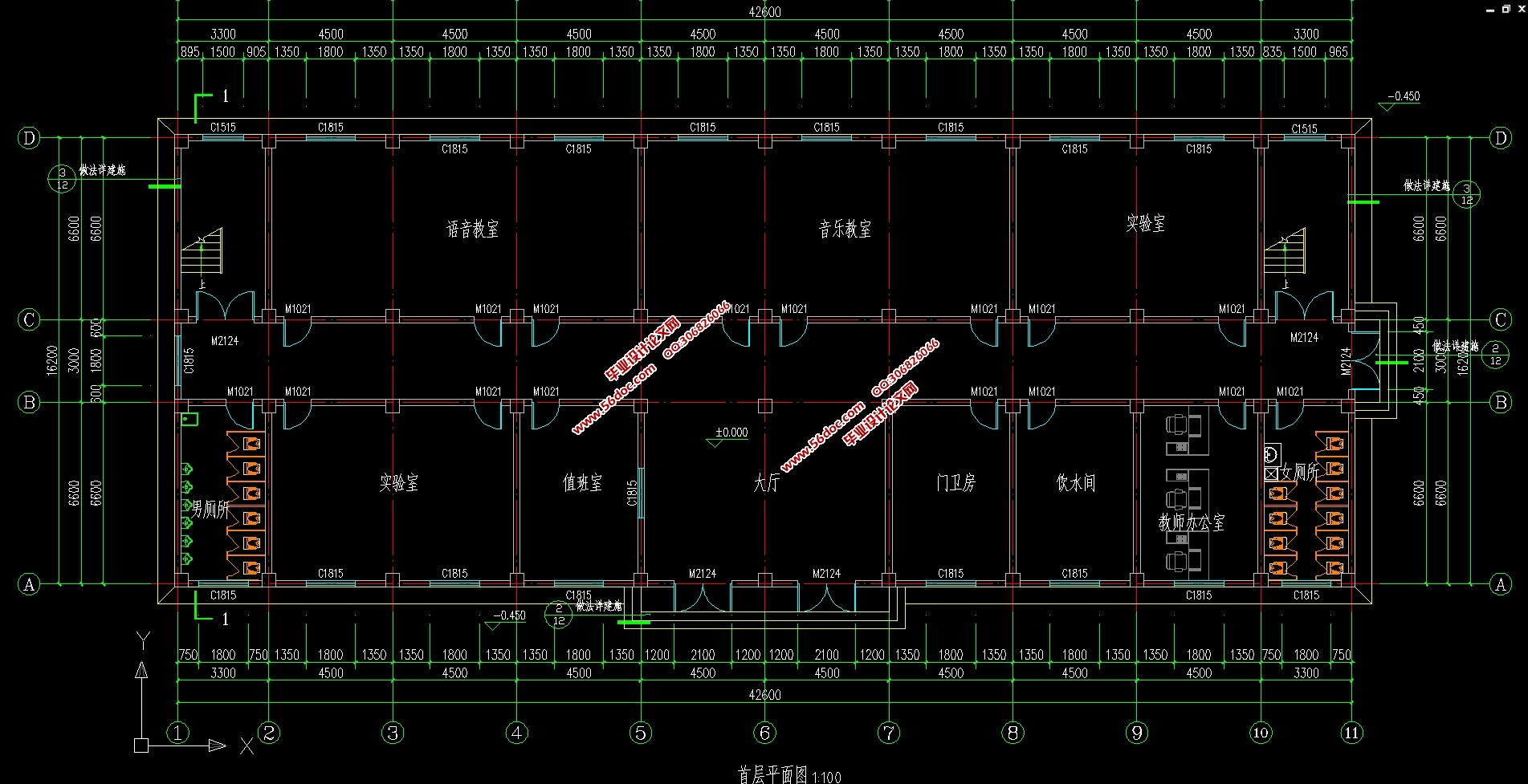

五层3520平米武汉洪山区中学教学楼设计(建筑图,结构图)(任务书,计算书21000字,建筑图10张,结构图8张)
本设计是洪山区中学教学楼设计。该大楼层数为5层,主框架高度为18m,结构类型为钢筋混凝土框架结构。
1.1 设计原始资料
1.1.1 工程概况
该工程主体为现浇钢筋混凝土框架结构,建筑面积3520.0㎡,建筑物共5层,底层层高3.6m,标准层层高3.60m,顶层层高3.60m,总高度18m,室内外高差0.450m
该教学楼拥有教室、值班室、开水房、办公室等。楼内设有2个楼梯,楼梯的布置均符合消防、抗震的要求。
1.1.2 设计条件
该工程重要性等级为四级,本地区极端最高气温39℃,极端最低气温-2℃。年降雨量700mm,平均相对湿度75%。主导风向为东南风。拟建场地内无地表水系分布。
1.抗震设防烈度:7度设防,设计基本地震加速度值为0.1g;
2.基本风压:0.35KN/m2,B类粗糙度;
3.雪荷载标准值:0.5KN/m2;
4.结构体系:现浇钢筋混凝土框架结构;
5.工程地质条件:拟建场地地形平坦,地层分布较为规律,基础地基承载力按370KN/m2计。
