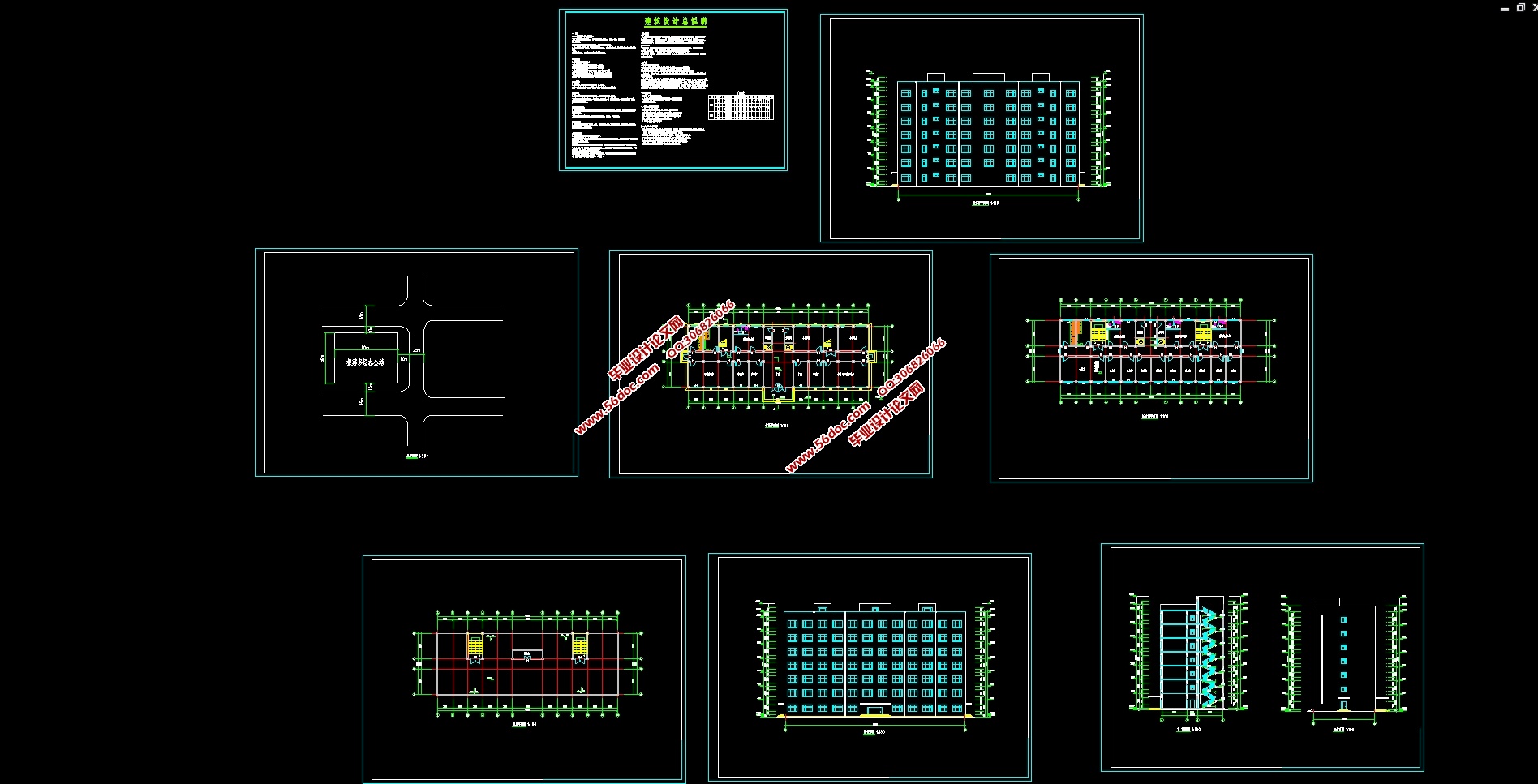

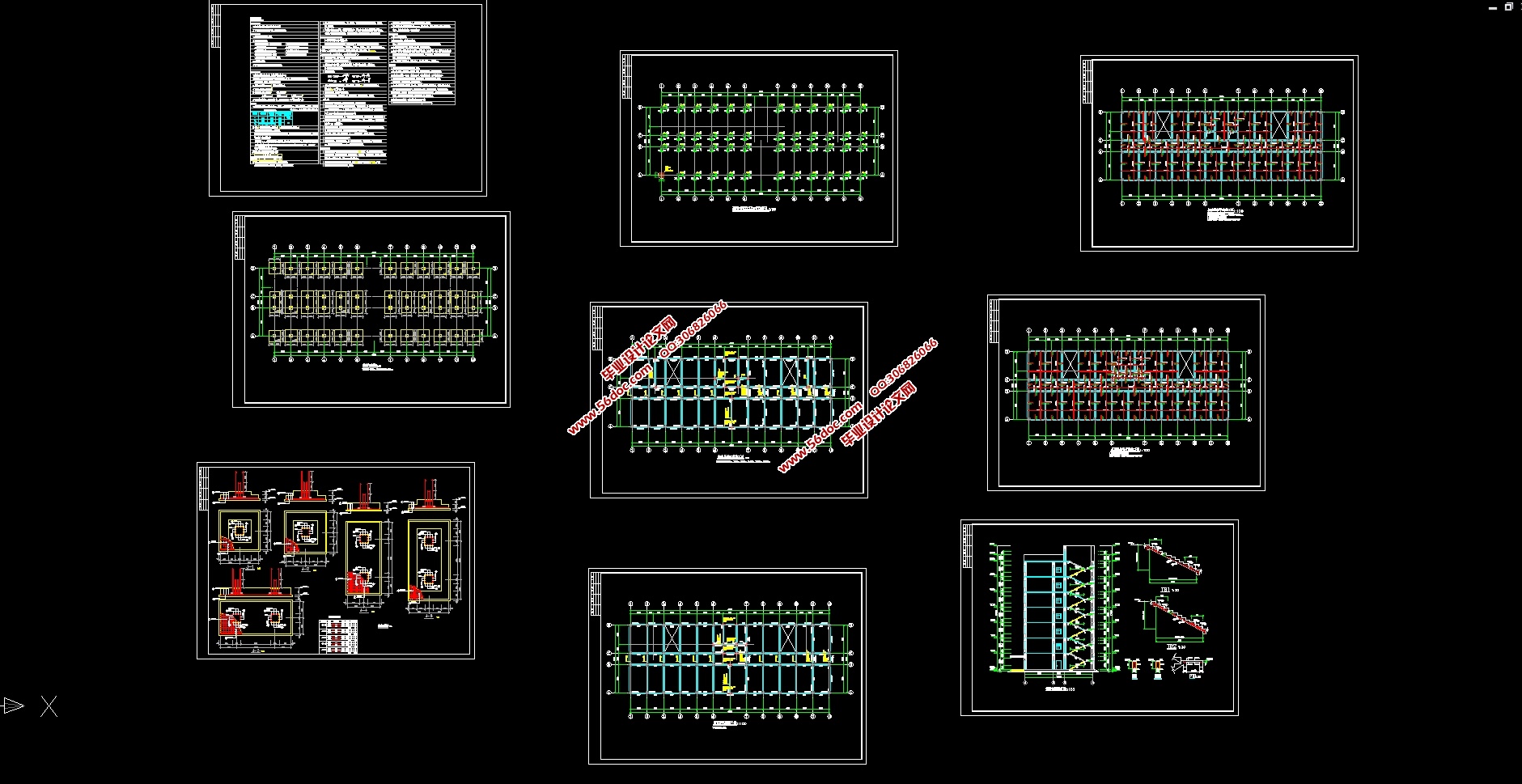

七层5474平米城区某办公楼设计(建筑图,结构图,总平面图)(任务书,开题报告,计算书17600字,建筑图6张,结构图10张,总平面图)
设计资料
1) 工程名称:城区某办公楼建筑与结构设计
2) 水文地质资料
3) 地下水深:-1.5米,冻土深度:-0.9米。地区为一般粘性土层,下部为砂类土,水质为无侵蚀性,承载力情况良好〔承载力待定〕。抗震设防为8度。
4) 气象资料
冬季室外平均温度               -20ºC
绝对最高温度                   39ºC
绝对最低温度                   -27ºC
全年雨季                       7~9月

【www.56doc.com】

年平均降雨量                   610.5mm
最大降雨量                     32.1mm/10min
1.2 建筑设计要求
1.2.1 使用要求
①建筑面积:%%㎡左右
②层数 :地上七层
③结构形式:框架结构
④建筑要求:a满足综合办公的要求。
b满足设计研发的要求。
c考虑建筑与周围环境相适应。

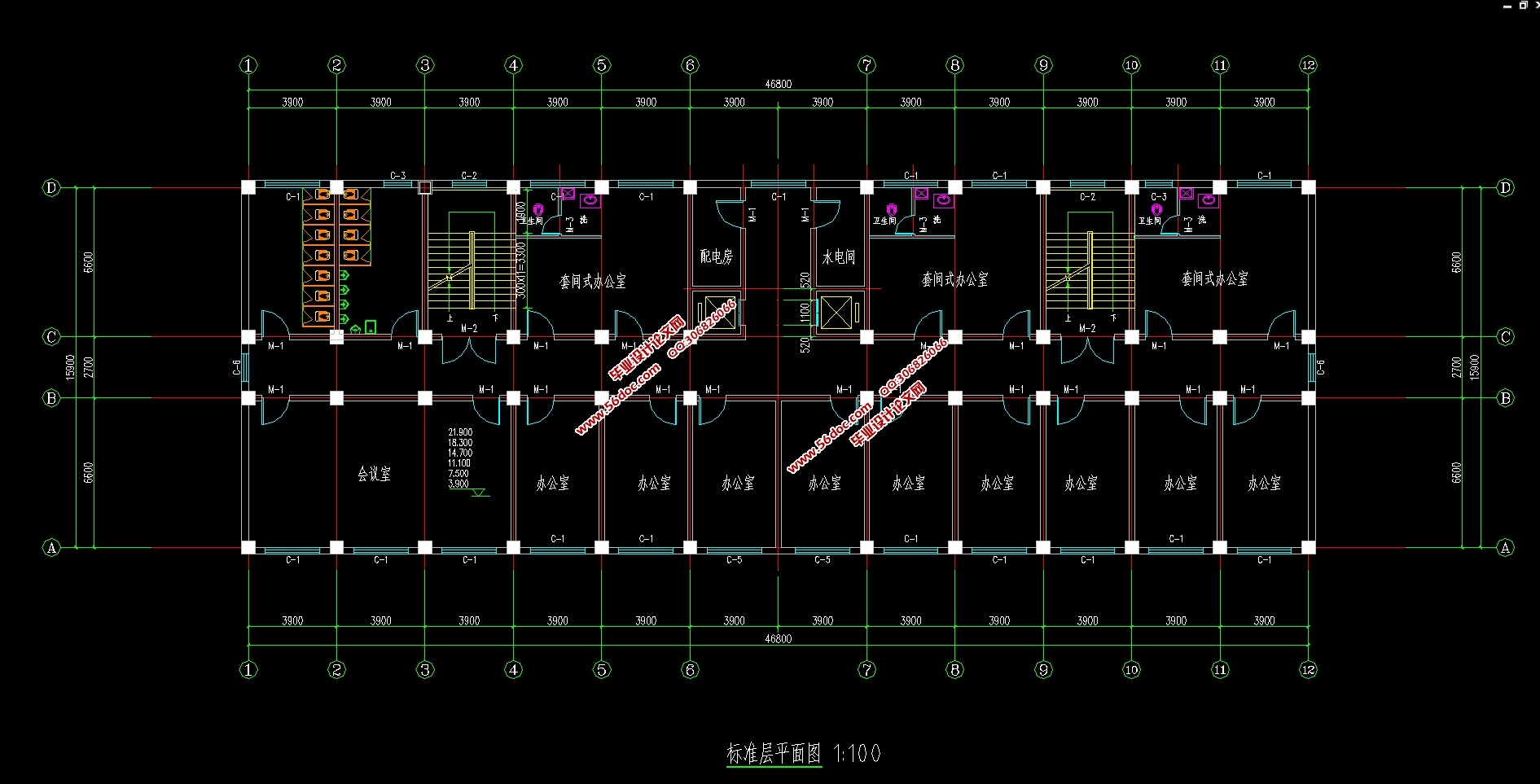

1.2.2 平面设计
从结构平面形状上来分,建筑物分为点式和板式两大类,本设计中采用板式。但板式平面短边方向侧向刚度差,当建筑高度较大时,不仅在水平荷载作用下侧向变形会加大,还会出现沿房屋长度平面各点变形不一致的情况,在地震作用下,长度大的楼板在楼板平面内既扭转又扭曲,为了避免楼板变形带来的复杂受力情况,建筑物长宽比L/B不宜超过4,长宽比46.8/15.9=L/B<4。
由于本建筑位于沈阳,冬季气温较低,因此采用内廊式,走廊净宽为2.7m,普通办公室和会议室都采用了相同的开间和进深,即4200mm×7800mm。相应的柱网为6600mm×3900mm和2700mm×3900mm。整座大厦主体部分主要为办公区,设有办公室,楼梯间,电梯间,卫生间,设备室,管理室等。卫生HJUJKJKJK间设在主体东西两侧,开间为3.9m,进深为6.6m。 内容来自WWW.56doC.COM

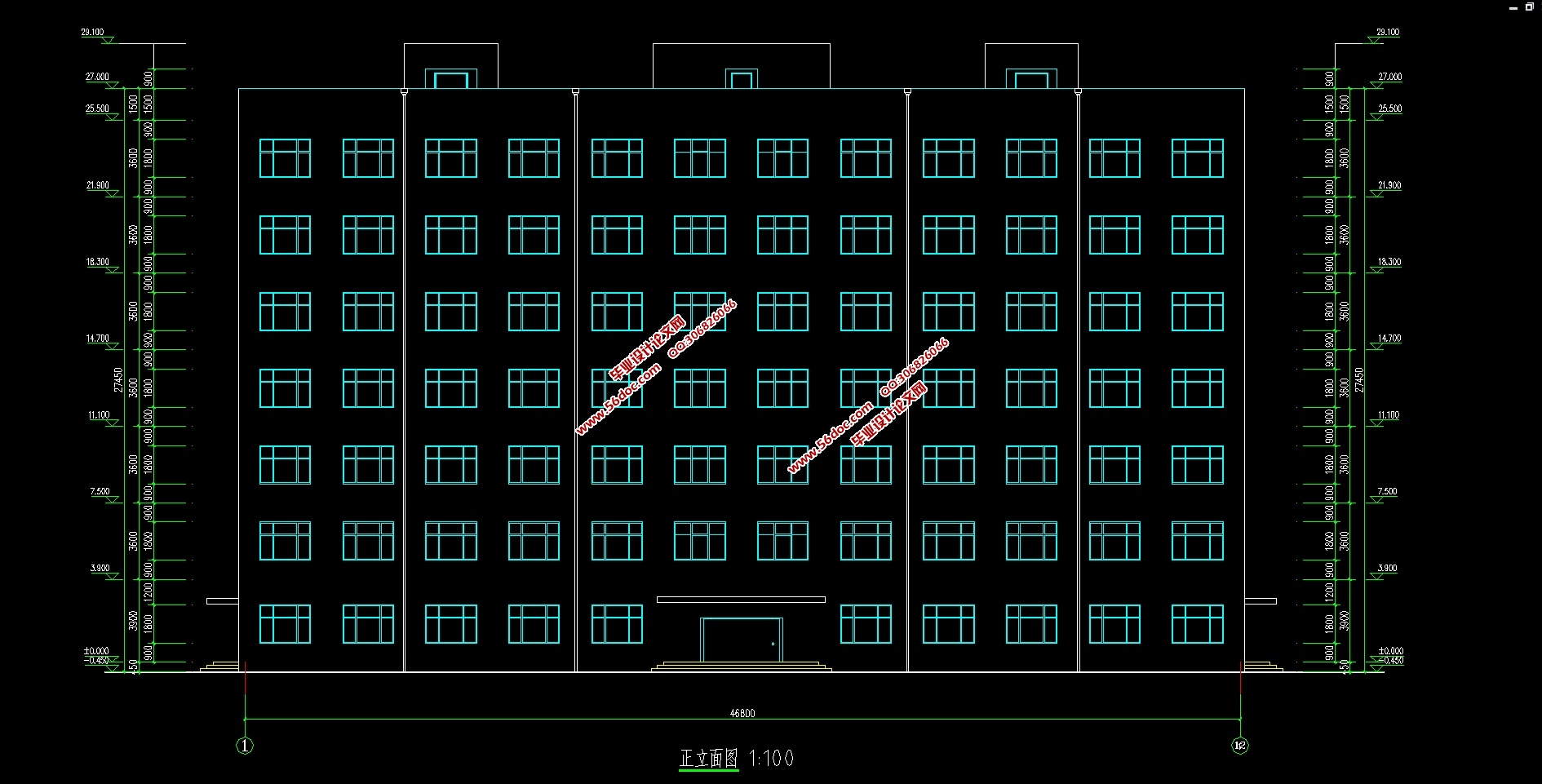

1.2.3 立面设计
本建筑物总高度为29.1米,主体部分的宽度为15.9米,高宽比H/B〈4,且高度不超过40米,可以采用底部剪力法计算水平地震作用。办公室采用2400mm×1800mm的大开窗,以适应内部房间功能要求。屋面为上人屋面,女儿墙为1.50米高,并在上围一圈铁丝,借以作为避雷针。
本建筑的窗一般采用塑钢窗,且为平开窗,让窗在建筑中使用起来比平面方便,可使之免于受风的破坏,办公窗的尺寸2400mm×1800mm,走廊窗的尺寸1200×1200mm,卫生间窗的尺寸1200mm×1800mm。窗间墙的高度为2.5米,满足上下窗墙1.2米的防火要求。
室内外地坪标高差为450mm,在门厅前做了一个台阶,台阶是供人们正常出入的,由于台阶伸出屋面,为了防雨侵蚀而在其上设置了雨蓬,考虑建筑设计规范,体现立面美观以及使用的方便,在外侧不设置柱子来支撑,采用悬挑钢结构雨篷。
根据办公楼室内净高最低2.6米的要求以及本建筑的使用要求,确定二层以上室内净高为3.4米,首层的室内净高3.7米。
1.2.4 剖面设计
建筑主体为地上七层,首层层高3.9m,二至七层层高为3.6m。综合考虑了四个因素:内外联系方便、防水防潮要求、地形及环境条件以及建筑物的性格特征确定了首层的室内外地坪高差为450mm,为了室内装修和阻隔结构层的需要,进行吊顶,这样楼中各种电线,保温管等都从吊顶中穿过,为了避免上下层之间固体传声,在吊顶中加入吸音材料。办公室内采用了尺寸为2400mm×1800mm的大开窗满足室内采光和通风的要求。 【内容来自www.56doC.COM 咨询QQ:306826066】
  内容来自WWW.56doC.COM

七层5474平米城区某办公楼设计(建筑图,结构图,总平面图)
七层5474平米城区某办公楼设计(建筑图,结构图,总平面图)
七层5474平米城区某办公楼设计(建筑图,结构图,总平面图)
七层5474平米城区某办公楼设计(建筑图,结构图,总平面图)
七层5474平米城区某办公楼设计(建筑图,结构图,总平面图)

【www.56doc.com】

城区某办公楼设计    1
1  建筑设计    3
1.1  设计资料    3
2) 水文地质资料    3
1.2 建筑设计要求    3
1.2.1 使用要求    3
1.2.2 平面设计    3
1.2.3 立面设计    4
1.2.4 剖面设计    4
1.2.5 防火设计    5
1.3场地条件    5
2  结构布置及计算简图    6
2.1结构平面方案    6
2.2 截面初估    6
2.3 结构计算简图    7
2.3.1平面结构布置图    7
2.3.2结构计算简图    8
3  重力荷载计算    8
3.1 屋面及楼面的永久荷载标准值    8
3.2 屋面及楼面可变荷载标准值    9
3.3 梁、柱、墙、窗、门重力荷载计算    9
3.4 重力荷载代表值    12
4  框架侧移刚度计算(D值法)    13
版权所有56DOC.COM

5横向水平荷载作用下框架结构的内力和侧移计算    15
5.1 横向水平地震作用下框架结构的内力和侧移计算    15
5.1.1 横向自振周期计算    15
5.1.2 水平地震作用及楼层地震剪力计算    16
5.1.3 多遇水平地震作用下的位移验算    18
5.1.4 水平地震作用下框架内力计算    18
5.2 横向风荷载作用框架结构内力和侧移计算    22
5.2.1 风荷载标准值    22
5.2.2 风荷载作用下水平位移验算    24
5.2.3 风荷载作用下框架结构内力计算    24
6  竖向荷载作用下框架结构的内力计算    28
6.1 横向框架内力计算    28
6.1.1 计算单元    28
6.1.2 荷载计算    28
6.1.3 内力计算    31
6.2 横向框架内力组合    36
6.2.1 结构抗震等级    36
6.2.2 框架梁内力组合    36
6.2.3 框架柱内力组合    41
56doc.com QQ:306826066

7  截面设计    46
7.1 框架梁承载力计算    46
7.1.1 梁的正截面受弯承载力计算    46
7.1.2 梁斜截面受承载力计算    48
7.2 框架柱承载力计算    50
7.2.1柱截面尺寸验算    50
7.2.2柱正截面承载力计算    51
7.2.3 柱斜截面受剪承载力计算    53
7.3 节点验算    55
8  楼板设计    56
8.1 楼板类型及设计方法的选择    56
8.2 设计参数    56
8.2.1 双向板肋梁楼盖结构布置图    56
8.2.2 设计荷载    57
8.3 弯矩计算    57
8.4 截面设计    59
9  楼梯设计    60
9.1 设计参数    60
9.2 楼梯板计算    60
9.2.1 荷载计算    60
9.2.2 截面设计    61
9.3 平台板计算    61 【本文来自56doc.com】
9.3.1荷载计算    61
9.3.2 截面设计    62
9.4 平台梁计算    62
9.4.1 荷载计算    62
9.4.2 截面设计    63
10  基础设计    64
10.1截面尺寸确定    64
10.2基础沉降验算    66
10.3 确定基础底板厚度及基础高度    67
10.4基础抗冲切验算    67
10.5基础底板配筋    68
11结论    69
致谢    70
参考文献    71
