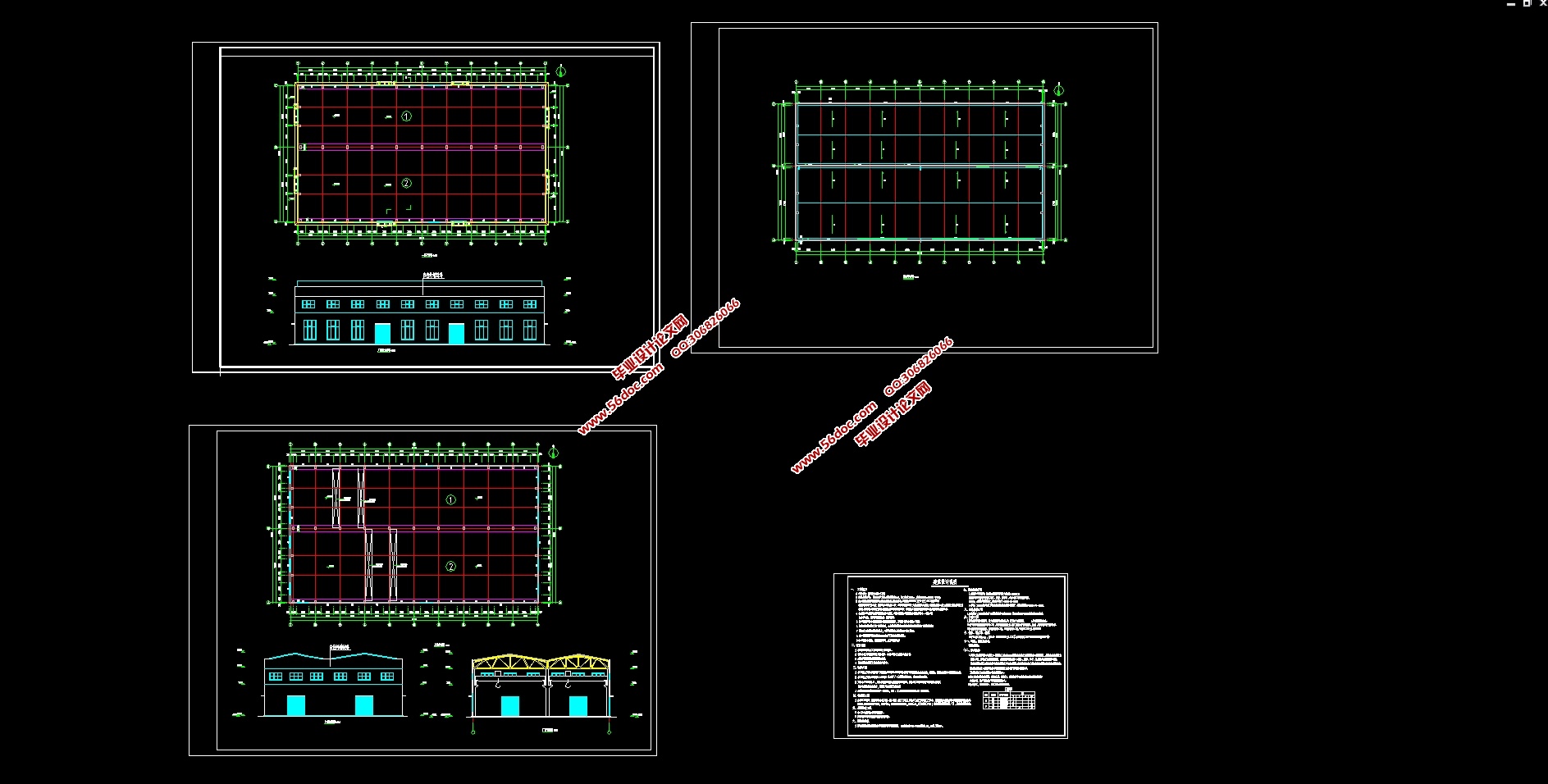

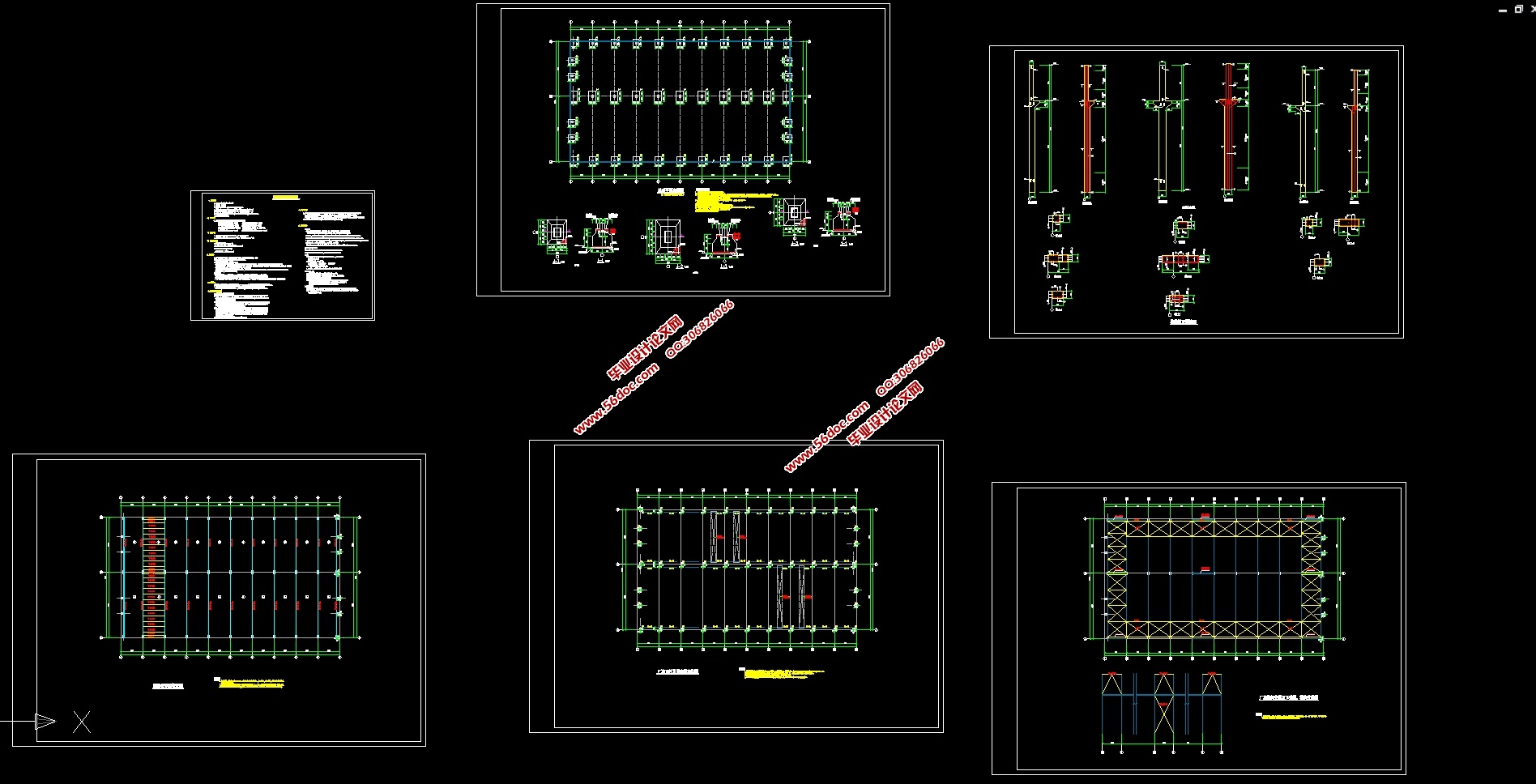

单层1980平米18m+15m某金属加工车间厂房设计(建筑图,结构图)(任务书,计算书20000字,建筑图3张,结构图5张)
工程概况:
某金属加工车间为18m+15m不等跨双跨厂房,柱距6m,车间总长60m。18m跨内设置2台10t桥式软钩吊车,18m跨内设置2台5t桥式软钩吊车,吊车工作级别为A4级,吊车轨顶标高为9.0m。设计使用年限50年。
1.1.2 设计条件
1.场地地形较平坦,地基承载力特征值fak=240kN/m2,设计时不考虑地下水影响;
2.基本风压、基本雪压、屋面活载(不上人屋面)查阅荷载规范确定;
3.建筑构造:屋面为卷材防水屋面,屋面具体做法可参考相关图集确定;墙体:240mm厚清水砖墙、钢门窗;
室内为混凝土地面,室内外高差450mm。

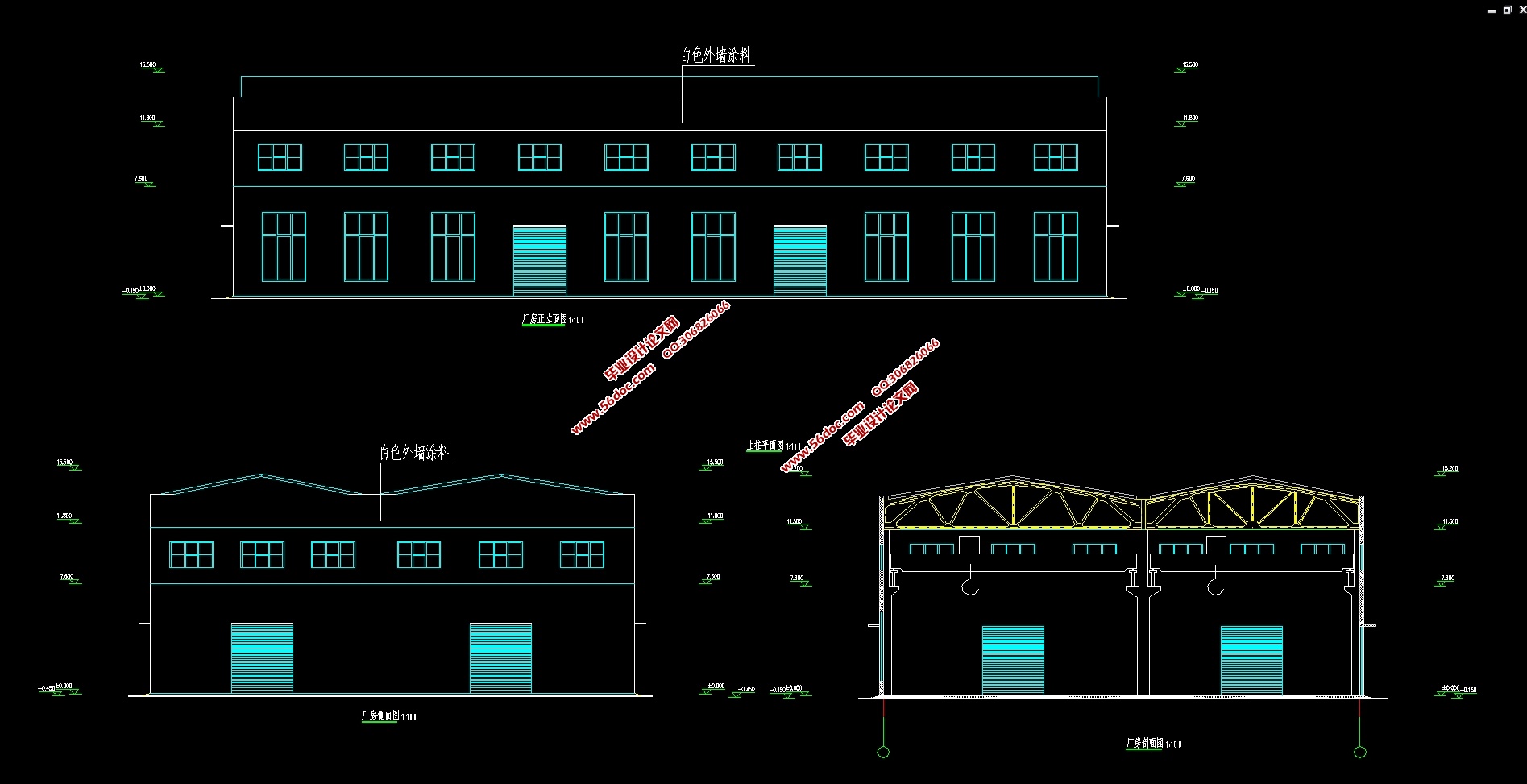

厂房建筑设计

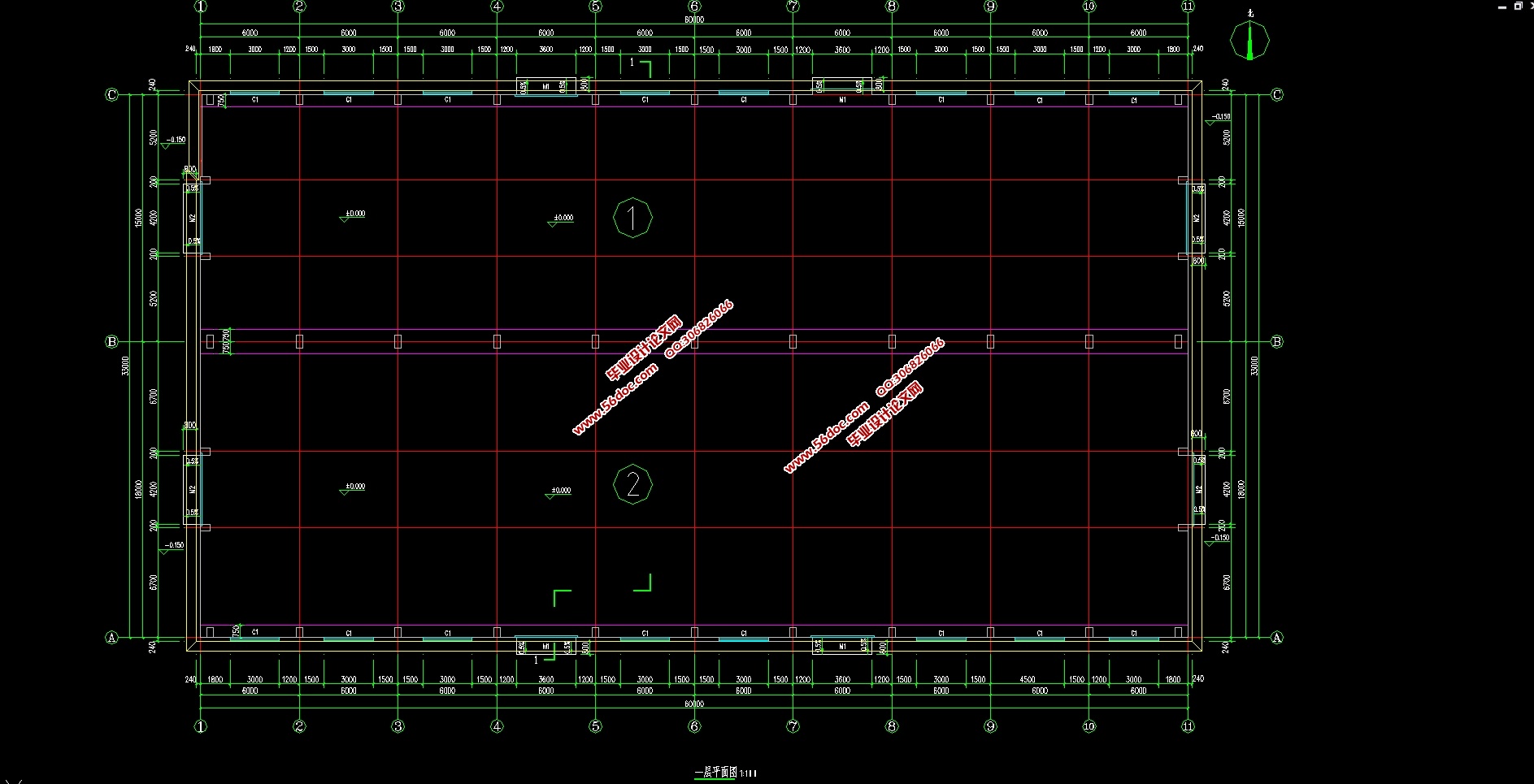

确定厂房平面形式
采用矩形的平面形式,这种平面形式适用于工段间联系紧密,运输路线短,形状规整的厂房。
柱网的选择
采用6 m柱距,由于两个跨度分别为18m和15 m,因此抗风柱采用每跨中间为6 m柱距,两边为4.5 m柱距。

【本文来自56doc.com QQ:869918441】


结构设计资料
工程说明
建筑面积:(18+15)×60=1980㎡;跨度:18m和15m双跨;纵向柱距 6m;结构形式:单层双跨装配式钢筋混凝土等高排架结构,砖墙围护。
地质条件
自然地表2m内为素填土,素填土以下为强风化粉砂岩。素填土承载力特征值为130kN/m2,强风化粉砂岩承载力特征值为240kN/m2;地下水位:地表以下2.0m,水质对混凝土无侵蚀性。
自然条件:最热月平均29.6℃,最冷月4.2℃;夏季极端最高39.8℃,冬季极端最低-9.5℃;主导风向:夏季东南风,冬季西北风;基本风压:0.3kN/m2,地面粗糙程度为B类。基本雪压:0.2kN/m2。

内容来自www.56doC.com 咨询QQ:306826066

单层1980平米18m+15m某金属加工车间厂房设计(建筑图,结构图)
单层1980平米18m+15m某金属加工车间厂房设计(建筑图,结构图)
单层1980平米18m+15m某金属加工车间厂房设计(建筑图,结构图)
单层1980平米18m+15m某金属加工车间厂房设计(建筑图,结构图)


【56doc.com】


目录
摘要    2
前言    3
1.  毕业设计任务书    4
2  厂房建筑设计    4
2.1  平面设计    4
2.2  剖面设计    5
2.3  建筑构造    6
2.4  其他措施    7
2.  厂房结构设计    8
2.1   结构设计资料    8
2.1.1  建设地点      8
2.1.2  工程说明    8
2.1.3  地质条件    8
2.1.4  材料选用      8
2.1.5  抗震地质条件    8
2.1.6  构件选择说明    8
2.3  荷载统计    10
2.3.1  屋盖恒荷载    10
2.3.2  屋面活荷载    12
2.3.3  吊车荷载    12
2.3.4  风荷载    13
2.4  内力计算     14
版权所有WWW.56DOC.COM

2.4.1 恒荷载作用下结构内力计算    14
2.4.3 风荷载作用下结构内力计算    21
2.4.4 吊车荷载作用下结构内力计算    22
2.5  排架柱内力组合    29
2.6  排架柱配筋计算    36
2.6.1 柱的截面配筋计算    36
2.6.2 柱的裂缝宽度计算    40
2.6.3 牛腿配筋计算    43
2.6.4 柱吊装验算    44
2.7  基础配筋计算    47
2.8  过梁、圈梁、雨棚配筋计算    51
2.8.1窗户过梁计算    51
2.8.2外墙圈梁计算    52
2.8.3雨篷计算    53
2.8.4纵向柱间支撑    54
2.9  横向地震作用内力计算    55
2.9.1 结构抗震计算简图    55
2.9.2 厂房自振周期    57
2.9.3 排架横向水平地震作用     57
2.9.4 吊车桥架横向水平地震作用    58

版权所有WWW.56DOC.COM


2.9.5 地震作用内力计算    58
2.9.6 地震作用内力组合    60
2.10 山墙抗风柱计算    62
3 致  谢    63
参考文献    64 【www.56doc.com】
