四层2200平米广州白云写意住宅楼设计(建筑图,结构图,PKPM验算)

来源:  资料编号:5D189541218  文件类型:  资料等级: %D7%CA%C1%CF%B1%E0%BA%C5%A3%BA5D189541218
以下是大纲或介绍,如需要完整的请购买下载。

1.无需注册,购买下载后即可获取该完整资料。 2.本站提供下载链接或联系客服发送资料。
团购
资料介绍

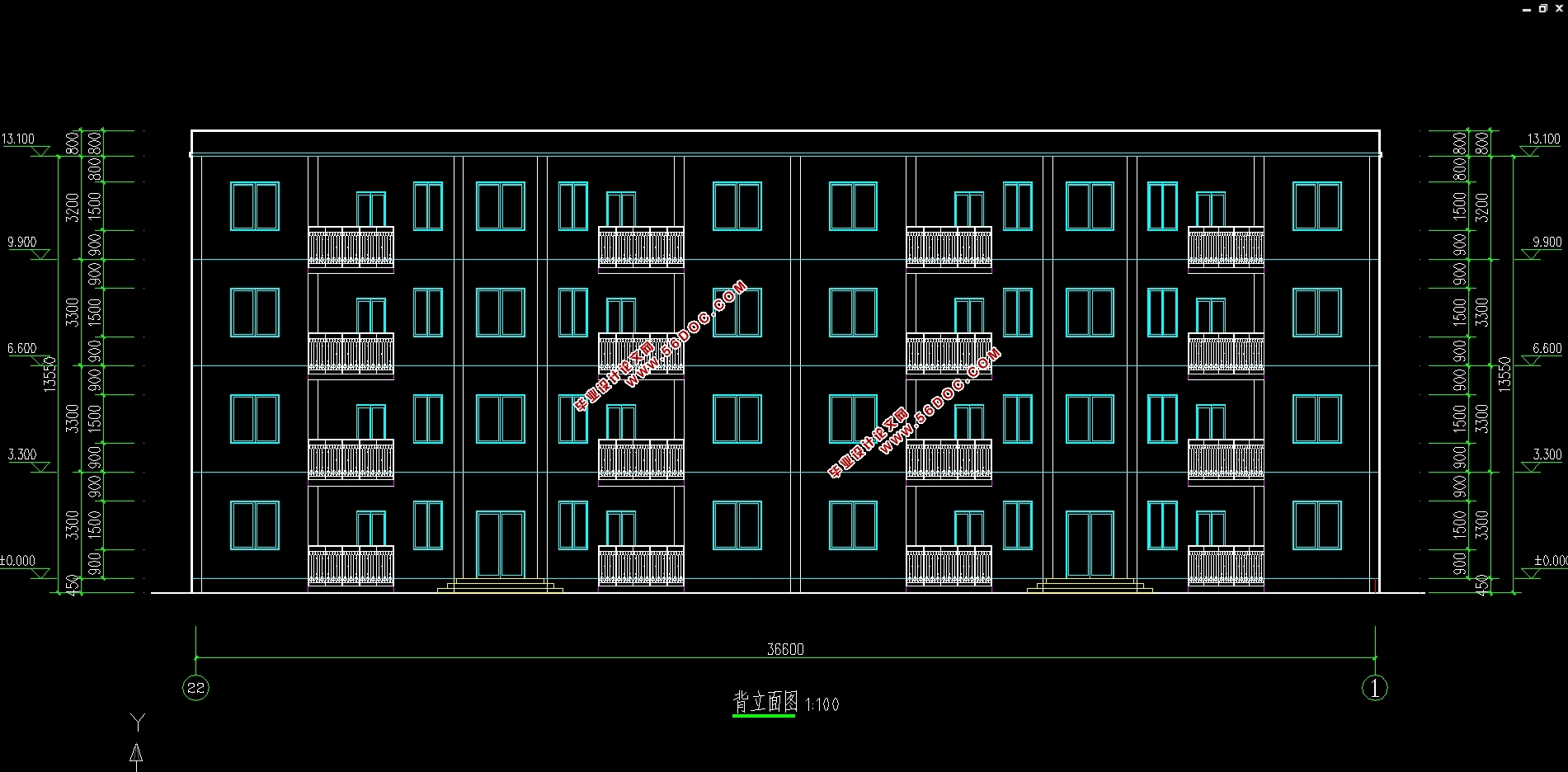

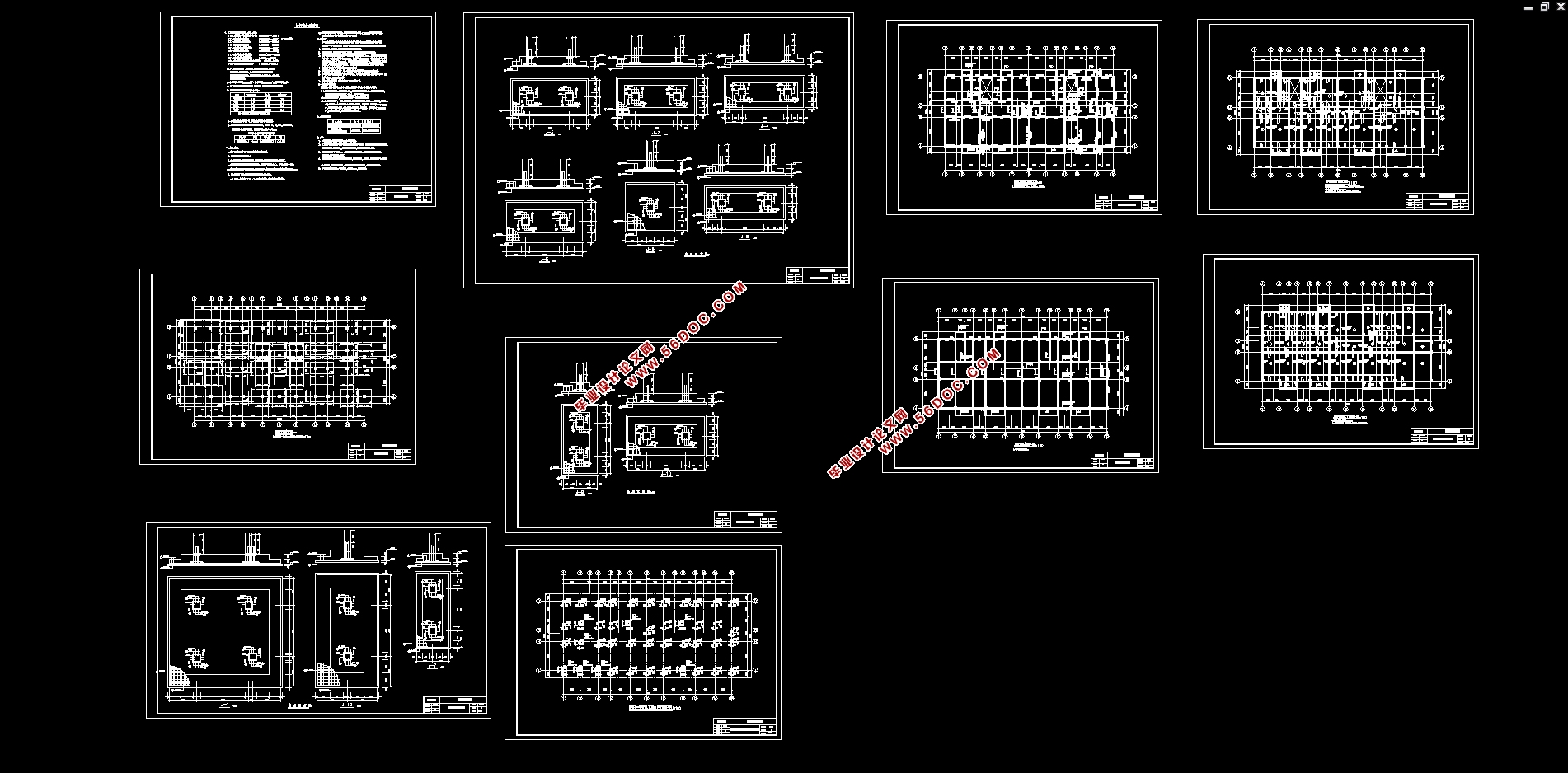

四层2200平米广州白云写意住宅楼设计(建筑图,结构图,PKPM验算)(任务书,计算书29000字,建筑图8张,结构图9张)
摘要
该计算书主要包括八个部分:结构选型、水平力作用下的框架结构计算、竖向荷载作用下的内力计算、横向框架内力组合、截面尺寸设计、板的设计、基础设计、楼梯设计。
设计主体是四层框架结构,选择一榀框架计算。
框架结构的计算部分包括:梁板柱尺寸的初步确定,重力荷载标准值的计算,横向框架侧移刚度的计算,水平地震力作用下的内力计算和侧移计算,水平风荷载作用下的侧移验算,(风荷载作用在内力组合时不与考虑)。
竖向荷载作用下的框架内力计算,主要包括恒荷载和活荷载作用下的内力计算。
内力组合主要是水平地震作用、恒荷载作用、活荷载作用之间的组合。
截面设计包括梁的截面设计和柱的界面设计,梁的界面设计包括正截面验算和斜截面验算,柱的截面设计包括轴压比的验算和正截面验算和斜截面验算和结点设计。
板的设计采用的是双向板。
基础设计包括荷载计算,基础承载力计算,冲剪验算,基础配筋计算。 56doc.com QQ:306826066
楼梯设计包括梯段设计、平台梁设计、平台板设计、楼梯的配筋计算。
    关键词:框架结构、基础、梁、柱、板、楼梯

工程概况
该工程为现浇钢筋混凝土框架结构,建筑面积2240.0㎡,建筑物共四层,底层层高3.3m,标准层层高3.30m,顶层层高3.20m,总高度13.1m,室内外高差0.450m
该住宅楼拥有卧室、客厅、储藏室、餐厅等。楼内设有2个楼梯,楼梯的布置均符合消防、抗震的要求。
1.1.2 设计条件
该工程重要性等级为四级,本地区极端最高气温39.3℃,极端最低气温5℃。年降雨量2752mm,平均相对湿度75%。主导风向为东南风。拟建场地内无地表水系分布。
1.抗震设防烈度:7度设防,设计基本地震加速度值为0.1g;
2.基本风压:0.4KN/m2,B类粗糙度;
3.雪荷载标准值:0.00KN/m2;
4.结构体系:现浇钢筋混凝土框架结构;
5.工程地质条件:拟建场地地形平坦,地层分布较为规律,地基承载力按170KN/m2计。
1.2 建筑设计要求
1.2.1基本要求:
建筑需满足功能要求,根据已有的设计规范,满足房间采光、通风良好,备个功能区联系方便,不相互干扰;立面设计美观大方,有一定的特色,并绘制建筑施工图。 版权所有56DOC.COM
1.2.2规定绘制的建筑施工图为:
具体详任务书要求。
1.3结构设计任务及要求
1.3.1基本要求:
在建筑方案设计的基础上,正确选择合理的结构形式,结构体系及结构布置,掌握多层建筑结构的计算方法和基本构造要求,绘制结构施工图及详图。


【www.56doc.com】

四层2200平米广州白云写意住宅楼设计(建筑图,结构图)
四层2200平米广州白云写意住宅楼设计(建筑图,结构图)
四层2200平米广州白云写意住宅楼设计(建筑图,结构图)
四层2200平米广州白云写意住宅楼设计(建筑图,结构图)
四层2200平米广州白云写意住宅楼设计(建筑图,结构图) 【www.56doc.com】
四层2200平米广州白云写意住宅楼设计(建筑图,结构图)


目录
摘要    3
Abstract    4
前言    5
第一章 设计任务及基本要求    5
1.1 设计原始资料    5
1.2 建筑设计要求    6
1.3结构设计任务及要求    6
第二章 建筑设计说明    6

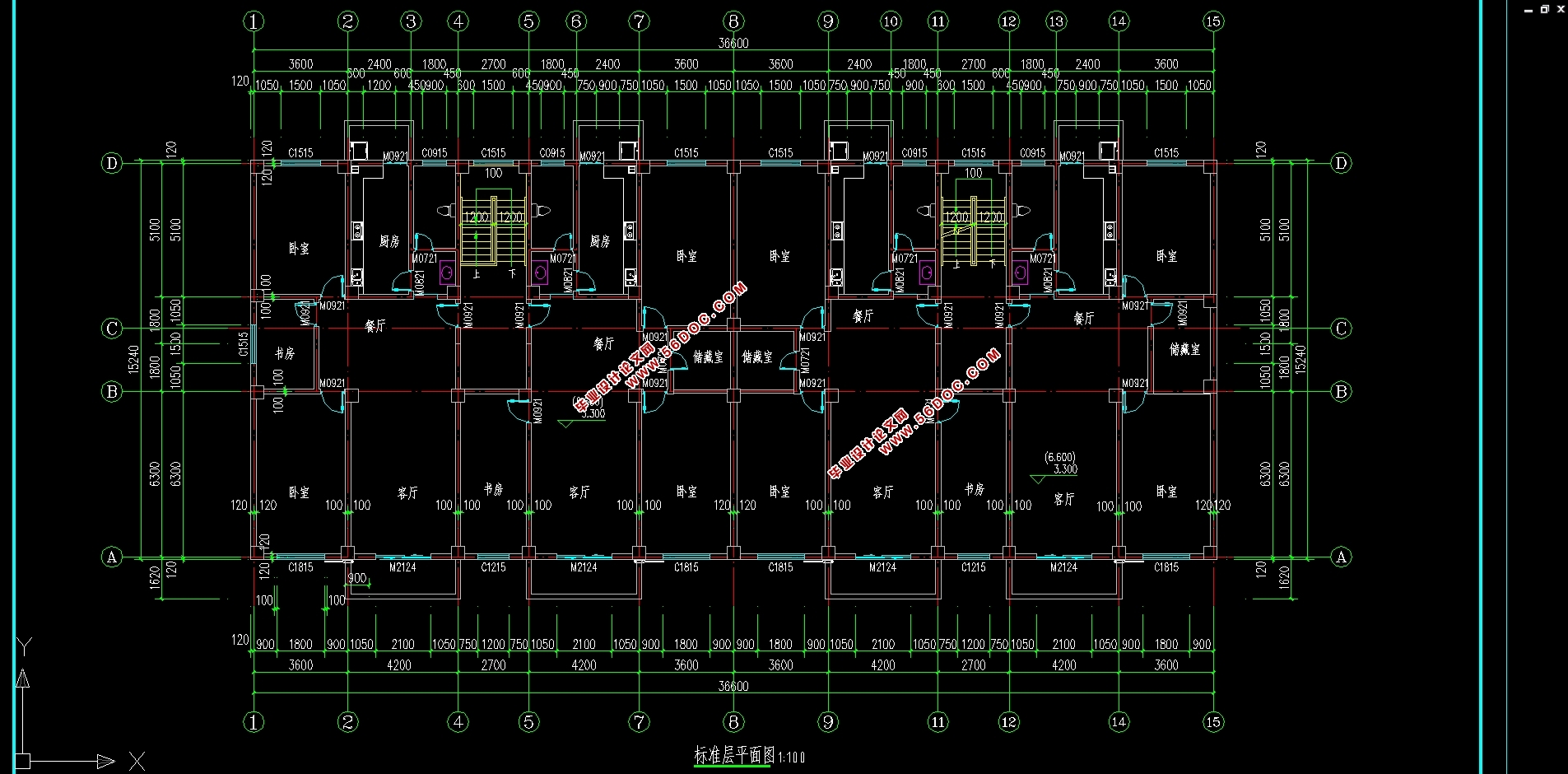

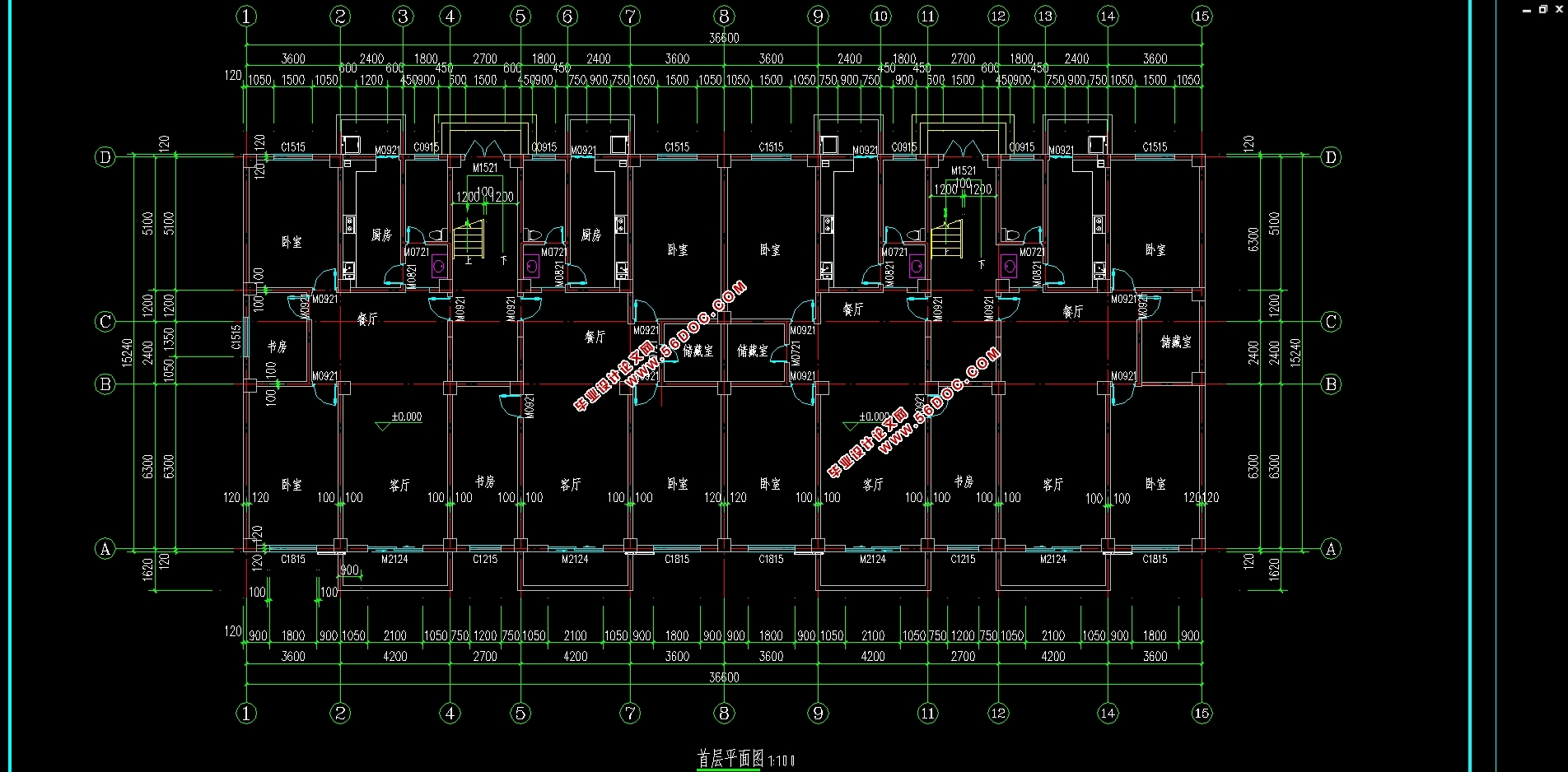

2.1建筑平面设计    6

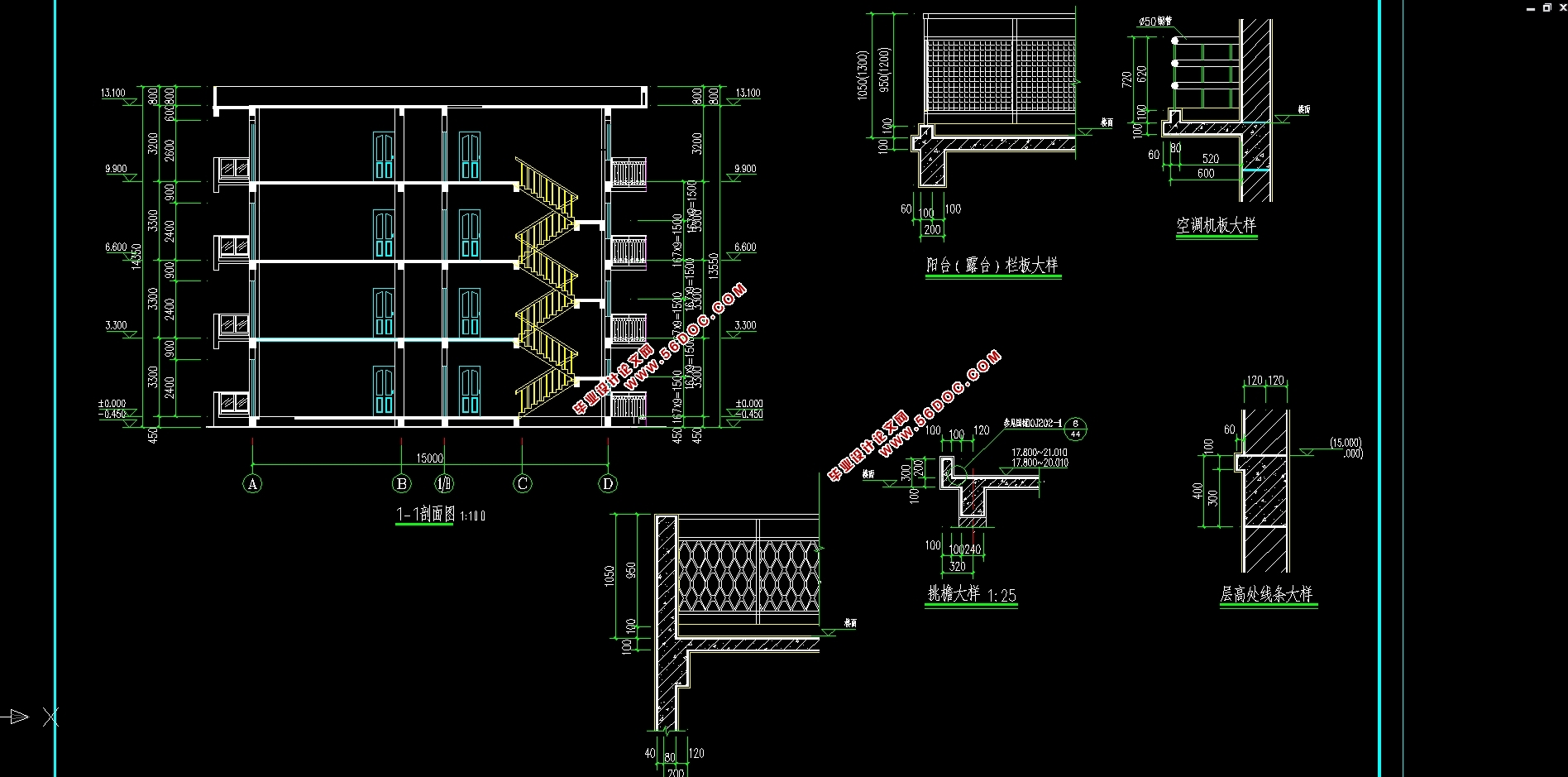

2.2剖面设计    7
第三章 结构设计    8
3.1 结构方案的选择及结构布置    8
第四章 侧移线刚度计算    10
第五章 恒荷载作用下内力计算    11
5.1 框架恒荷载标准值计算    11
5.2 框架梁恒载作用下线荷载统计计算    13
5.3 框架节点集中荷载计算    16 版权所有WWW.56DOC.COM
5.4 恒载作用下框架梁的内力计算    18
第六章 活荷载作用下内力计算    26
6.1 框架梁活恒载作用下线荷载统计计算    26
6.2 活荷载作用下框架节点集中荷载计算    28
6.3 活载作用下框架梁的内力计算    30
第七章 风荷载作用下内力计算    38
7.1 风荷载标准值计算    38
7.2 风载作用下抗侧移刚度D的计算:    38
7.3 风荷载作用下的内力计算    40
第八章 地震荷载作用下内力计算    45
8.1 重力荷载代表值计算    45
8.2 横向框架自振周期计算    46
8.3 横向水平地震作用计算    47
8.4 水平地震作用下框架的内力计算    49
第九章 内力组合    52
9.1 横向框架梁的内力组合    53
9.2 竖向框架柱的内力组合    60
第十章 截面设计    65
10.1 设计内力    65

【本文来自56doc.com】


10.2 梁截面设计    65
10.3 框架柱截面设计    68
第十一章 基础设计    70
第十二章 楼梯设计    78
第十三章 PKPM验算    83
结论    112
谢辞    113
参考文献    114 【本文来自56doc.com】
