六层3400平米武汉光谷某小区钢结构住宅楼设计(建筑图结构图)

来源:56doc.com  资料编号:5D22702 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D22702
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

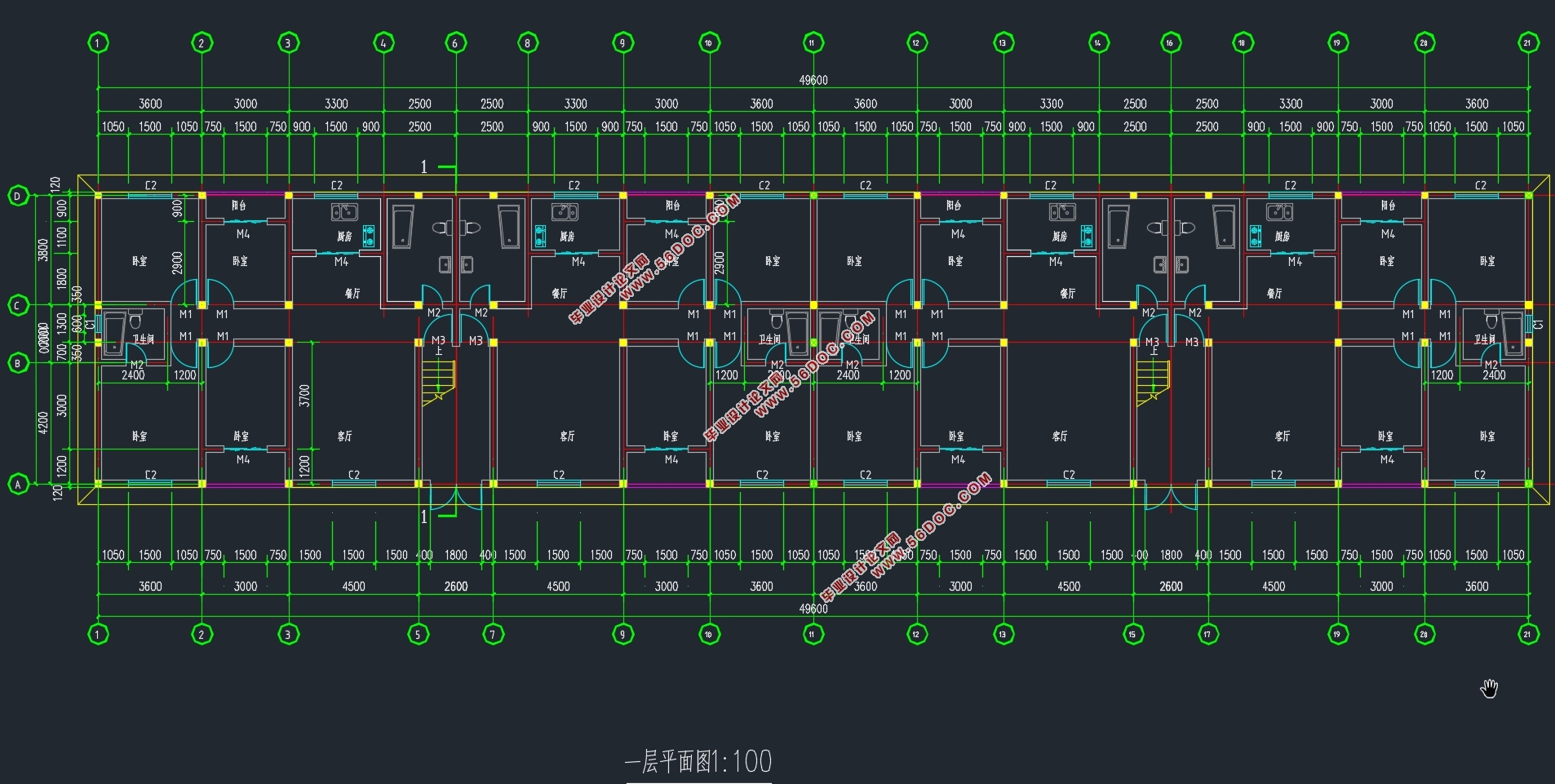

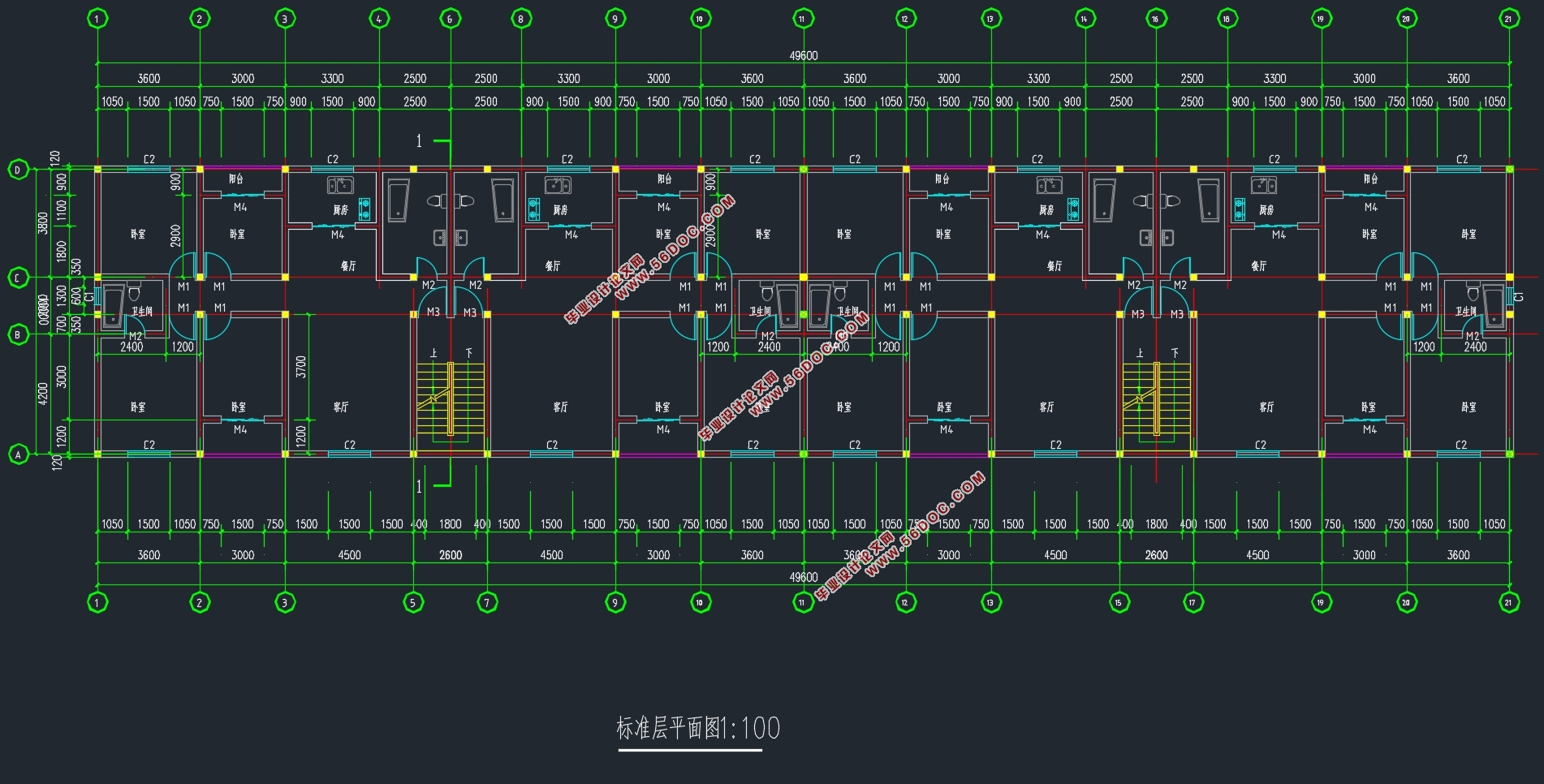

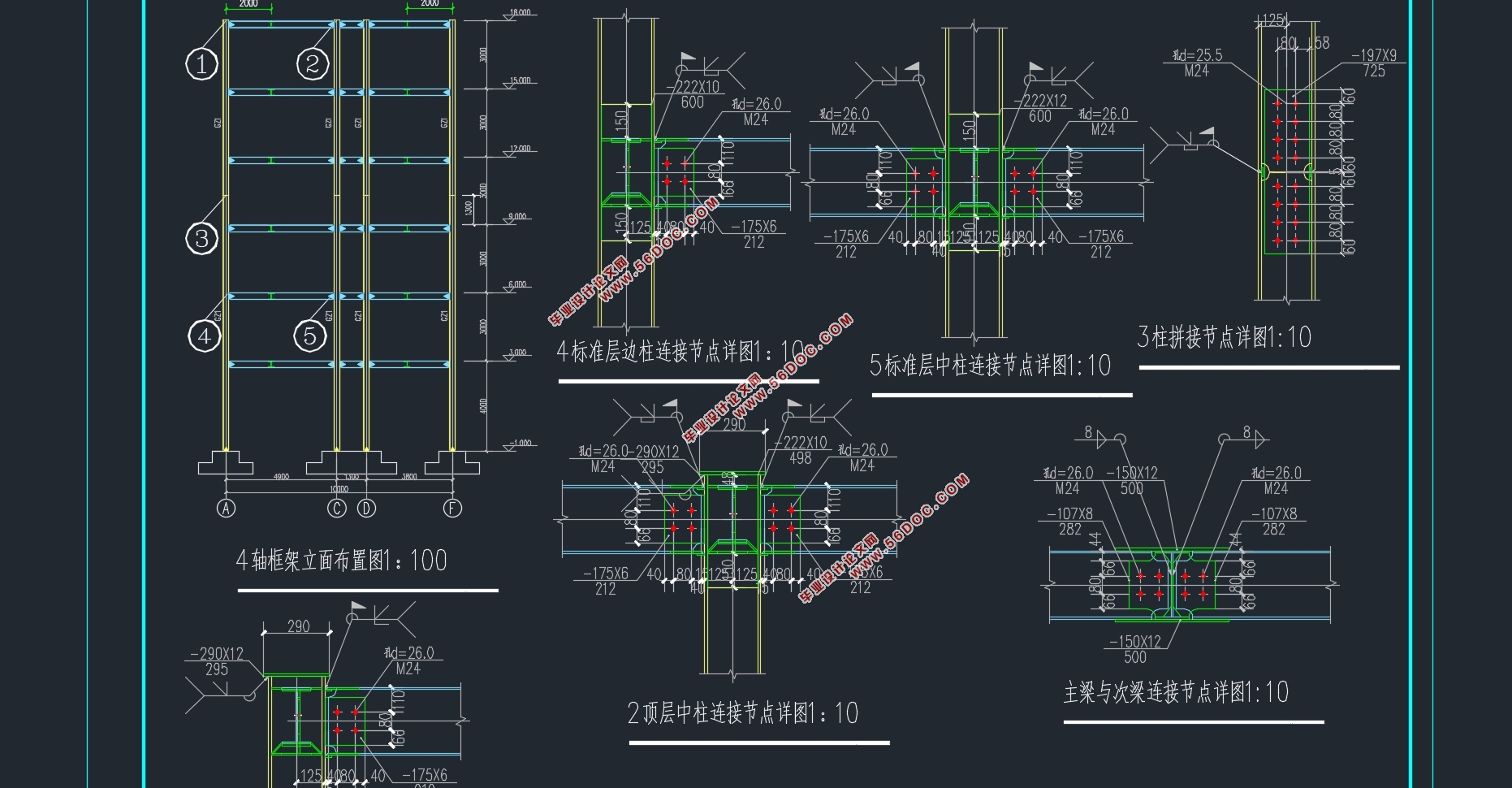

六层3400平米武汉光谷某小区钢结构住宅楼设计(建筑图结构图)(任务书,开题报告,论文计算书17000字,建筑图9张,结构图8张)
我的选题是武汉光谷某小区钢结构住宅楼2栋的设计,总共层数为6层,总面积大约为3400m2,我们先根据老师给的图寻求建筑老师的帮助完成建筑方案的确定以及建筑图的绘制,确定完建筑方案后,我们根据规范确定梁,柱以及板的选型。统计各种荷载,这里我们可以先进行PKPM软件的运算,首先建立模型,然后运用PKPM的计算功能检测选型以及方案是否适用,在PKPM计算确认无误后,可以进行后面的手算工作,先利用二次弯矩分配法计算荷载作用下的弯矩,通过弯矩计算剪力以及轴力,这里可以与PKPM生成的PK文件中的弯矩,剪力,轴力做比较,确认差异不大后可以进行风荷载以及地震荷载的计算,同样这些计算结果可以与PK文件的计算结果相比较。荷载部分计算完成之后,我们可以进行内力组合了,选取其中的不利内力值,进行后面的验算。梁柱验算完成后我们可以进行节点设计,这里的节点我们可以根据PKPM输入参数生成节点方案,验算方案是否满足,不满足要求需要调整。节点设计完成后,还要进行楼梯设计,我们是钢结构所以设计钢梯,往钢槽内浇筑混凝土。板的计算我们主要确定板的配筋。最后我们还要进行基础的设计,这里我们选用独立基础以及联合基础,确定基础的方案后计算书部分基本完成了,最后我们根据计算书完成施工图的绘制。这些工作为此次毕业设计的主要任务。
工程概况
(一)工程名称
武汉光谷某小区钢结构住宅楼2栋
(二)建筑规模与要求
建筑层数:六层
结构形式:主体结构形式为多层钢框架结构,在本设计中,总建筑面积约3400m2,要求框架的跨数至少三跨。框架柱采用H 型钢,框架梁采用H 型钢。楼盖为现浇钢筋混凝土板或压型钢板混凝土组合楼板,基础采用钢筋混凝土独立基础加连系梁。外墙采用 250 mm 厚加气混凝土砌块,分户墙采用 200 mm 厚加气混凝土砌块,内墙采用 150 mm 厚加气混凝土砌块。建筑构造:建筑物的内外装修构造、门窗构造、楼地面构造、屋面防水构造见建筑说明。
1.结构选型
结构体系选型:钢框架结构
楼梯结构:    钢结构楼梯上浇混凝土面层
楼面板:    压型钢板-混凝土非组合楼板


六层3400平米武汉光谷某小区钢结构住宅楼设计(建筑图结构图)
六层3400平米武汉光谷某小区钢结构住宅楼设计(建筑图结构图)
六层3400平米武汉光谷某小区钢结构住宅楼设计(建筑图结构图)
六层3400平米武汉光谷某小区钢结构住宅楼设计(建筑图结构图)
六层3400平米武汉光谷某小区钢结构住宅楼设计(建筑图结构图)
六层3400平米武汉光谷某小区钢结构住宅楼设计(建筑图结构图)


目录
绪论    6
一  计算书    7
工程概况    7
1.结构选型    7
2.结构布置    7
3.荷载计算    8
3.1横荷载标准值统计    8
3.2活荷载标准值统计    10
4.梁柱初选    10
4.1屋面梁初选    10
4.2柱子的初选    11
4.3楼盖的初选    11
4.4确定计算简图    12
4.5各单元线刚度    13
4.6各单元弯矩分配系数    15
5荷载作用下框架的内力    18
5.1一榀框架    18
5.2恒荷载作用下受荷简图    23
5.3恒荷载作用下框架的内力计算    24
5.4活荷载作用下受荷简图    33
5.3活荷载作用下框架的内力计算    33
6风荷载计算    41
6.1风荷载标准值计算    41
6.2风荷载侧移计算    43
6.3风荷载作用下框架内力计算    45
7地震荷载计算    52
7.1重力荷载代表值    52
7.2框架的抗震等级    53
7.3场地和特征周期    53
7.4框架自振周期    53
7.5各层水平地震标准值    54
7.6框架地震内力计算    56
7.7地震作用下框架柱剪力和弯矩计算    57
7.8地震作用下梁端弯矩和剪力计算    57
8.内力组合    61
9.截面验算    74
9.1柱截面验算    74
9.2梁截面验算    75
10.节点计算    78
11.楼梯设计    85
12.板筋的计算    88
12.1屋面板筋的计算    88
12.2楼面板筋的计算    94
13.基础设计    95
13.1场地资料    95
13.2 A轴独立基础设计    95
13.3 C、D柱联合基础设计    97
二 PKPN计算    100
结束语    118
参考文献    119
