某房地产商住楼六层框架结构毕业设计

来源:56doc.com  资料编号:5D2502 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D2502
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

内容简介
本设计位于市区临街侧,六层,框架结构,采用现浇楼板,现浇框架承重,并选择横向承重方案。总建筑面积为2950m2,耐久年限为50年,结构按6度设防设计,建筑按6度设防设计,结构类型为框架结构,工程地形、地质条件良好,建筑柱网尺寸纵向为3.3~6.6 m,横向为4.8m和6.6m,底层层高为3.9 m,其他各层层高均为3.0m。首层为商铺,二层以上为住宅,分为两个单元,一梯两户,每户建筑面积在120平方米左右,结构平面布置见附图。建筑设计造型以简洁、明快为主,适当做一些变化,考虑经济要求,为了合理的利用和分配建筑用地,建筑平面应简洁规则,内部空间布置要合理,满足使用功能的要求。结构方面采用全框架结构,选取②轴横向框架进行手算设计,计算荷载及内力,楼梯采用板式楼梯,全部为防火楼梯,基础为柱下独立基础。在框架结构计算时,采用D值法计算风荷载作用,采用弯矩分配法对框架进行分配,在计算过程中对梁的弯矩进行了调幅,对柱的轴力进行了折减。对建筑中出现的墙体均直接放在梁上,墙、板的重量传给梁,梁再传给柱,传力路线明确。基本风压:W0=0.35KN/㎡基本雪压:S0=0.40KN/㎡

本建筑为某房地产商住楼,设计六层,底层为商铺,二~六层为住宅。建筑总长为40m,总宽为12m,总高为20.350m。底层商住楼层高为3.9m,住宅层高为3m。考虑商住楼的要求及房间布置,平面尺寸应简洁、规则。

1. 为满足不同用户对住房及商业用房的要求,参考《中小型民用建筑设计》对房屋尺寸的有关要求与结构设计的基本原则,本方案采用的柱网布置方案为三排两跨柱网,考虑上层住房尺寸的限制,柱网布置如图。横向框架的跨度为4.8M和6.6M。
2. 底层为商住楼,分为单独的铺面出售,房间大小不一满足不同的商户的要求,每户隔墙隔开,当然也可以打通成大空间做超市或其他商业用。
3. 二~六层为住宅,为三室一厅的常见户型,客厅较大,所以做成餐客一体,方便其他房间布局。另外除生活阳台外,客厅窗做成600凸窗,亦可做景观阳台用。卧室分主卧与客卧、书房,除公共卫生间外主卧还带一个1.8M×2.7M的卫生间。

建筑立面设计
立面造型简洁明快,底层多立克槽柱做装饰,阳台用雕花漆铁栏杆,屋面檐口悬挑歇山顶,采用仿古做法。
1.1.3建筑设计资料
1、屋面做法(自上而下):隔热架空层(30×400×400预制钢筋混凝土平板;浆砌120×120×120砖礅,纵横间距400㎜);SBS防水层;水泥沙浆找平层20㎜厚;水泥珍珠岩找坡层(平均厚度120㎜);现浇楼板(平均厚度120㎜);15㎜厚混合沙浆顶棚粉刷层;表面刮仿瓷涂料。
2、楼面做法(自上而下):600×600抛光地面砖(10㎜厚面层;20㎜厚水泥沙浆打底);细石混凝土整浇层30㎜厚;现浇楼板120㎜厚;15㎜厚混合沙浆顶棚粉刷层;表面刮仿瓷涂料。
3. 主导风象:  南风
4. 基本风压: W0=0.35KN/m2
5. 基本雪压: S0=0.40KN/m2
6. 活荷载:查《建筑结构荷载规范》楼层活荷载标准指2.0KN/㎡;屋面活荷载1.5KN/㎡(按上人的承重钢筋混凝土屋面考虑),楼梯活载取2.0KN/㎡。
7. 地形、地质条件:不考虑地下水及其侵蚀,详情见地质勘测报告。










计算书(共54页word)、图纸(共15张CAD)、开题报告、任务书
摘    要 Ⅰ
ABSTRACT Ⅱ
第1章 建筑设计 1
1.1 建筑方案设计 1
第2章 结构选型及布置 5
2.1结构设计概述 5
2.2结构的材料和尺寸 5
2.3梁柱线刚度的计算 7
第3章 第②轴横向框架内力计算 8
3.1荷载计算 8
3.2内力计算 12
第4章 第②轴横向框架内力组合及配筋验算 23
4.1内力组合 23
4.2截面设计 26
第5章 部分板的计算 30
5.1屋面板的设计 30
第6章 楼梯设计 40
6.1梯段板设计  40
6.2平台板设计 42
6.3平台梁设计 43
6.4楼梯构造措施 44
第7章 柱下独立基础的设计  45
7.1设计资料 45
7.2基础内力计算 45
7.3基础配筋计算 45
第8章 主楼电算 49
8.1PKPM电算 49
8.2电算手算结果比较分析 51
结束语  52
致谢  53
参考文献  54

图纸(共15张CAD)

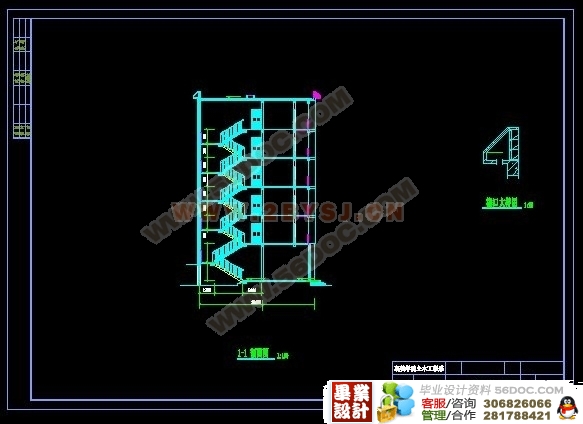

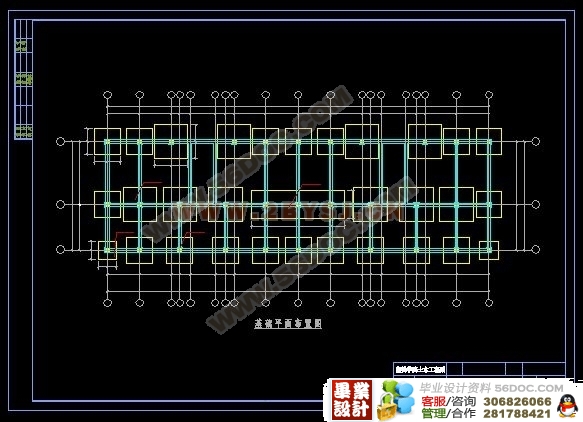

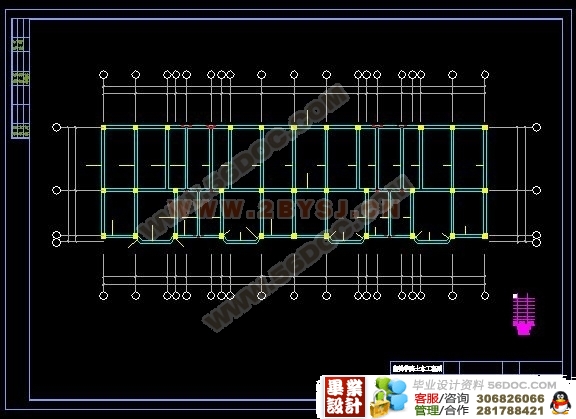

建筑设计总说明、各层平面图、屋顶平面图、立面图、剖面图及大样、结构设计总说明、基础平面布置图、一层柱平面配筋图、一层梁平面配筋图、一层板结构平面图、框架配筋图、基础剖面详图。
