青岛某六层宾馆旅馆毕业设计

来源:56doc.com  资料编号:5D2507 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D2507
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍
本次毕业设计题目为某市拟建的宾馆。总建筑面积约为6000 m2,采用框架承重结构,主体结构层数为六层,层高均为3.9m,抗震设防烈度为7度。本建筑根据“毕业设计任务书”设计。建筑名称为凤麟阁宾馆。该建筑位于青岛珠山路新华书店对面,根据气象部门提供的资料,主要风向全年为东北风,冬季平均风速1.19米/秒,夏季2.2米/秒,基本风压为:0.35kN/㎡;年平均降水量为634mm,日最大降雨量:92mm,一小时最大降雨量56mm,雨季集中在9、10月份。冬季采用室外计算温度-1.7℃ (绝对最低气温-20.6℃),夏季通风室外空气计算温度27.3℃ (绝对最高气温41.7℃),室内计算温度:卫生间、楼梯间、大厅为16℃,其他均为20℃。冻土深度为0.5m;最大积雪深度为220mm,基本雪压为0.25kN/㎡。建筑层数5~6层,无地下室。宾馆内设标准间、高级套房、多功能厅、中会议室、小会议室、超市、中餐厅、小餐厅、酒吧、台球厅、舞厅、健身房、娱乐中心、办公室、值班室、杂物室、库房。

建筑设计说明
本建筑根据“毕业设计任务书”设计。建筑名称为凤麟阁宾馆。该建筑位于青岛珠山路新华书店对面,根据气象部门提供的资料,主要风向全年为东北风,冬季平均风速1.19米/秒,夏季2.2米/秒,基本风压为:0.35kN/㎡;年平均降水量为634mm,日最大降雨量:92mm,一小时最大降雨量56mm,雨季集中在9、10月份。冬季采用室外计算温度-1.7℃ (绝对最低气温-20.6℃),夏季通风室外空气计算温度27.3℃ (绝对最高气温41.7℃),室内计算温度:卫生间、楼梯间、大厅为16℃,其他均为20℃。冻土深度为0.5m;最大积雪深度为220mm,基本雪压为0.25kN/㎡。建筑层数5~6层,无地下室。宾馆内设标准间、高级套房、多功能厅、中会议室、小会议室、超市、中餐厅、小餐厅、酒吧、台球厅、舞厅、健身房、娱乐中心、办公室、值班室、杂物室、库房。
本建筑采用现浇钢筋混凝土框架结构,共六层,现浇钢筋混凝土楼盖,围护结构为砖填充墙,外墙装饰为乳白色涂料,内墙装饰为涂料。
1.2总平面设计
1)总平面布置宜进行环境及绿化设计。
2)宾馆建造应根据使用功能不同,做到分区明确、布局合理、互不干扰。
3)建筑基地内应设机动车停车场(库)。条件不允许时,可由有关部门就近统筹建设停车空间。停车场地面积由当地规划部门确定。
4)总平面布置应合理安排好附属设施和地下建筑物。如设有锅炉房、食堂的宜设运送燃料、货物和清除垃圾等的单独出入口。采用原煤作燃料的锅炉房,应留有堆放场地。本建筑拟建场地面积为4800㎡,建筑总面积为6000本工程总建筑高度为六层,底层层高为4.95m,其余各层层高均为3.9m。
本建筑位于青岛珠山路,地理位置优越,交通优美,客流集中,适宜建筑。宾馆楼占拟建场地面积约为70%—80%,场地内仅设停车场,并考虑环境与绿化设计,绿化可遮阳挡风防尘防燥,改善环境等,考虑到剩余场地面积较小,故只设小面积绿化地带,在建筑物两向可布置一些高大乔木或攀缘植物,以改善日晒环境。其主体部分有良好的朝向和日照。

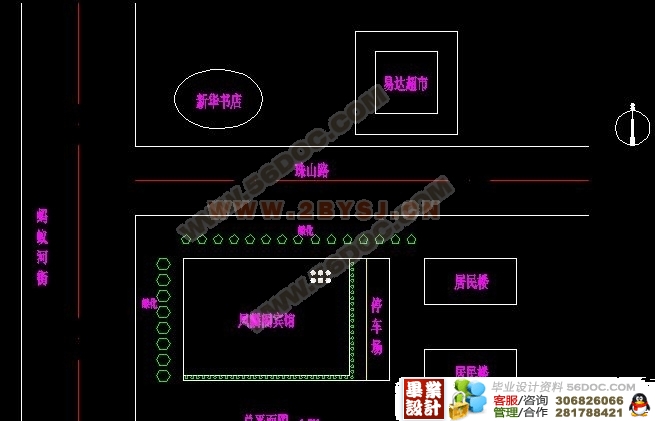

建筑总平面图详见图1.1。从本建筑总平面图中可看出,其满足宾馆总体选址“客流集中”的要求,交通便利。在进行总平面设计时,既满足了布置的合理性、便利的交通路线,又避免了出现过大的剩余场地。结合该实际建筑面积较大的状况,可尽量少布置绿地,使其设计更趋近合理规划的要求。






1 建筑设计 1
1.1 建筑设计说明 1
1.2总平面设计 1
1.3 平面设计 2
1.4 立面设计 8
1.4.1建筑立面设计 10
1.5 剖面设计 12
1.6楼梯的设计 14
1.7 建筑材料说明 16
2 结构设计 18
2.1楼板设计 18
2.1.1 荷载统计 18
2.1.2按塑性理论计算双向板 19
2.2 次梁计算 25
2.2.1 荷载统计 25
2.2.2 计算简图 25
2.2.3内力计算 26
2.2.4 承载力计算 28
2.3 楼梯计算 30
(毕业设计)
2.3.1 设计资料 30
2.32 梯段板计算 31
2.3.3 平台板计算 32
2.3.4 平台梁计算 33
2.4 框架计算 34
2.4.1 设计资料 34
2.4.2 结构布置 36
2.4.3 结构计算简图 36
2.4.4 荷载统计 37
2.4.5地震计算 43
2.4.6内力计算 46
2.4.7 内力组合 69
2.5 基础设计 84
2.5.1 设计资料 84
2.5.2计算要求 84
2.5.3 基础内力组合计算 84
2.5.4 外独立基础的计算 85
2.5.3 内独立基础的计算 89
2.6 雨篷设计 94
2.6.1 设计资料 94
2.6.2 雨篷板的计算 94
2.6.3 雨篷梁L1计算 95
2.6.4 雨篷梁L2、L3的设计 97
2.6.5 雨篷的抗倾覆验算 99
参 考 文 献 100
致 谢 辞 101
附录(青岛凤麟阁宾馆施工图) 102

CAD图纸:

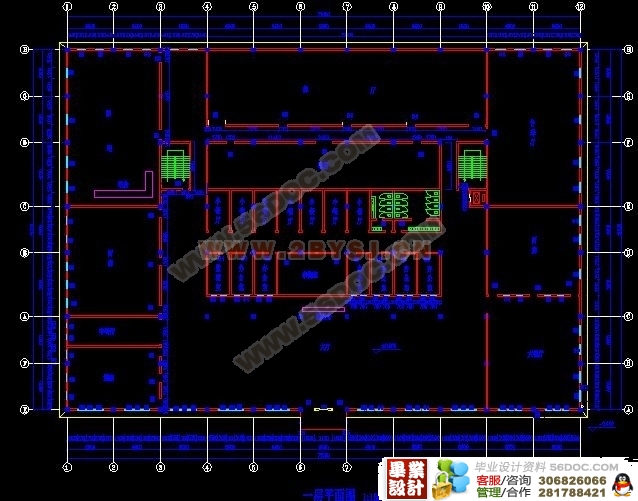

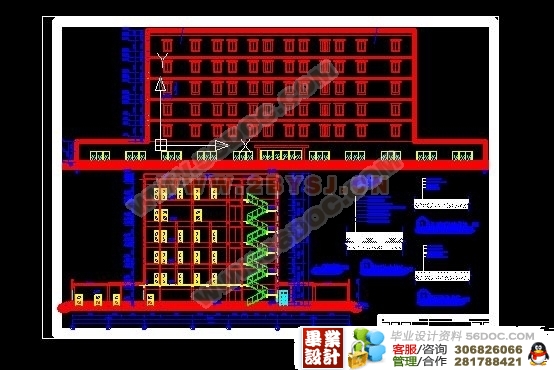

建筑说明、建筑总平面图、一层平面图、标准层及屋顶排水平面图、南立面图、1-1剖面图及细部详图、基础平面布置图、二层结构平面图、框架配筋图、配筋图、次梁截面图及楼梯雨篷配筋图共8张图纸。
