四层混凝土+一层轻型竹木结构某小学混合结构教学楼设计(含建筑图结构图)

来源:56doc.com  资料编号:5D25206 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D25206
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

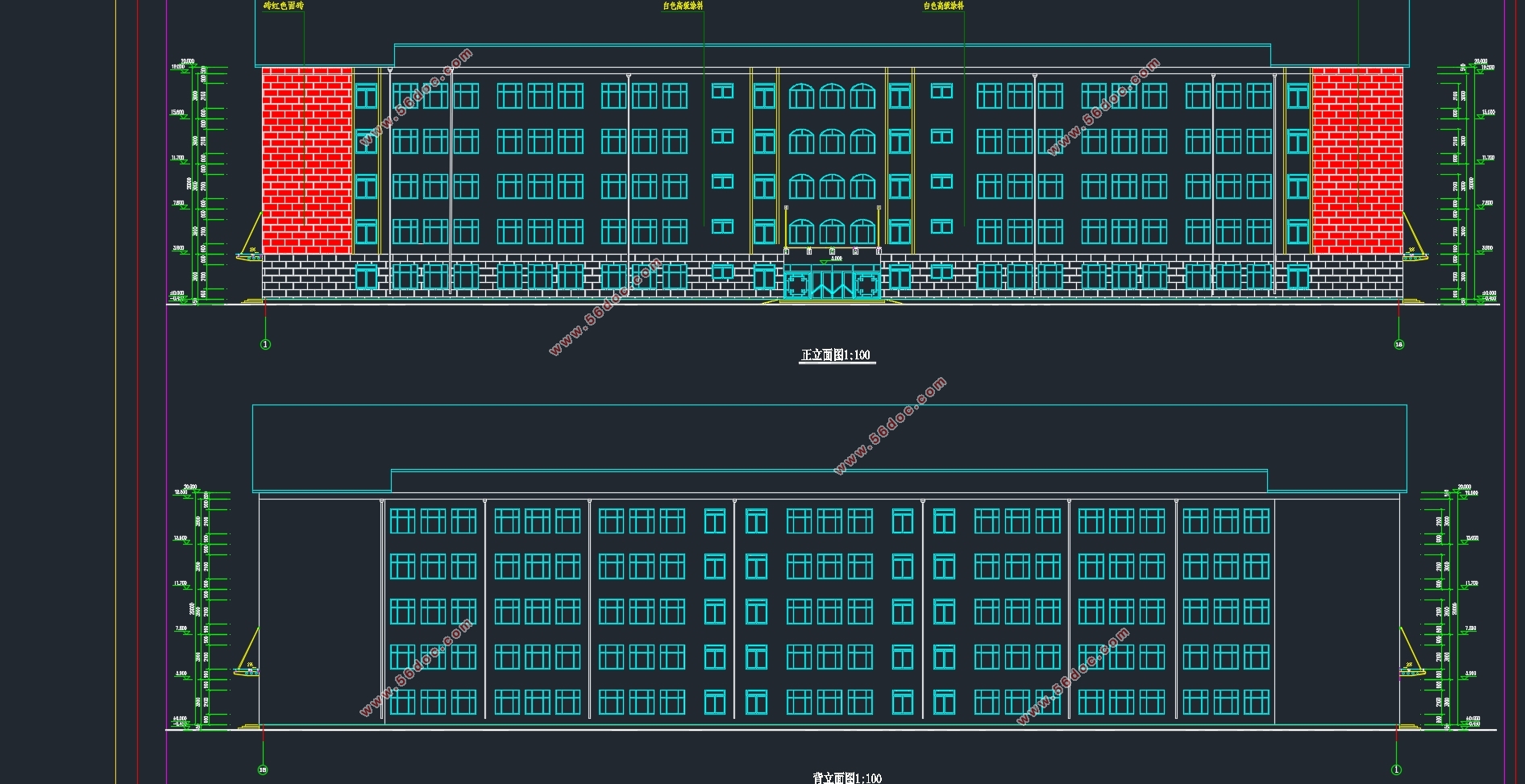

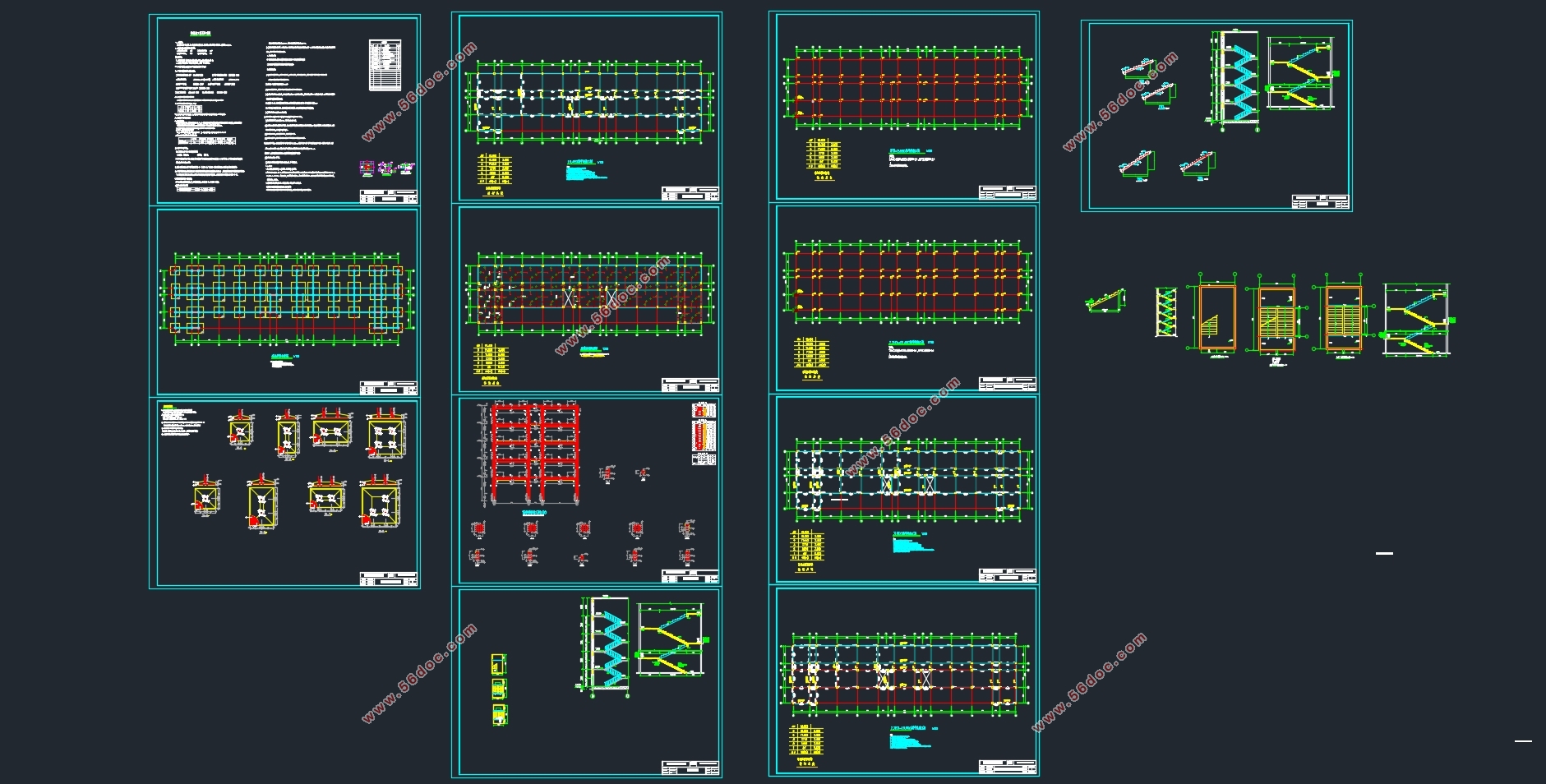

四层混凝土+一层轻型竹木结构某小学混合结构教学楼设计(含建筑图结构图)(任务书,开题报告,论文计算书25000字,天正CAD建筑图11张,天正CAD结构图11张)
工程概况及设计资料
工程概况
本课题名称为四层混凝土+一层轻型竹木结构屋架浙江嘉兴海宁某小学混合结构教学楼设计。工程项目地点位于浙江嘉兴海宁。该楼占地面积尺寸为 100m×25m,建筑层数为五层,建筑高度约为20m,结构形式为4跨框架结构。由五层钢筋混凝土框架结构和顶层轻型木桁架屋顶组成,建筑安全等级为二级,设计使用年限为50年。抗震设防烈度为7度,地基基础设计等级为丙级,建筑场地类别为Ι类,地震分组为第一组,建筑抗震设防类别为重点设防类(乙类)。
根据建筑设计方案,本工程结构采用五层全现浇钢筋混凝土框架结构和轻型木桁架屋顶。
设计资料
气象资料
(1)基本风压值:w0=0.45kN/m2
(2)基本雪压值:s0=0.35kN/m2
水文地质资料
天然地面以下1.5m为亚黏土,密实,可作为持力层,人工地基承载力标准值fk=120kN/m2,地基土不液化。地下水位在地表下1.6m,无侵蚀性。
抗震设防烈度
抗震设防烈度为7度。
荷载资料
(1)楼面活载:教学楼楼面活荷载,查《建筑结构荷载规范》GB-5009—2012,确定教室楼面活荷载标准值为2.0kN/m2,教室走廊、楼梯楼面活荷载标准值为2.5kN/m2。
(2)不上人屋面:活荷载标准值为0.7kN/m2。
(3)屋面构造:
屋面粘土瓦(0.20 kN/m2)、轻型木桁架屋架(0.25 kN/m2)、屋面胶合板(0.09 kN/m2)、挂瓦条、防水卷层等其它非结构构建及材料(0.10 kN/m2)。
(4)楼面构造:
瓷砖地面(包括水泥粗砂打底)、120mm厚钢筋混凝土楼板,V型轻钢龙骨吊顶。
(5)墙体:外墙为200mm厚水泥空心砖(9.6kN/m3),外墙面贴瓷砖(0.5 kN/m2),内墙面为 20mm厚抹灰(0.34 kN/m2);内墙采用200mm厚水泥空心砖,两侧均为20mm厚抹灰。
结构选型与结构布置
结构选型
本工程选用钢筋混凝土框架结构。
本工程选用钢筋混凝土框架结构。它具有可以较灵活地配合建筑平面布置的优点,便于安排需要比较大空间的建筑结构,它的梁、柱构件易于标准化、定型化,便于采用装配整体式结构,以缩短施工工期。
采用现浇混凝土框架时,框架结构的整体性、刚度较好,设计处理好也能达到较好的抗震效果,而且可以把梁或柱浇注成各种想要的截面形状。
结构布置
1.平面布置

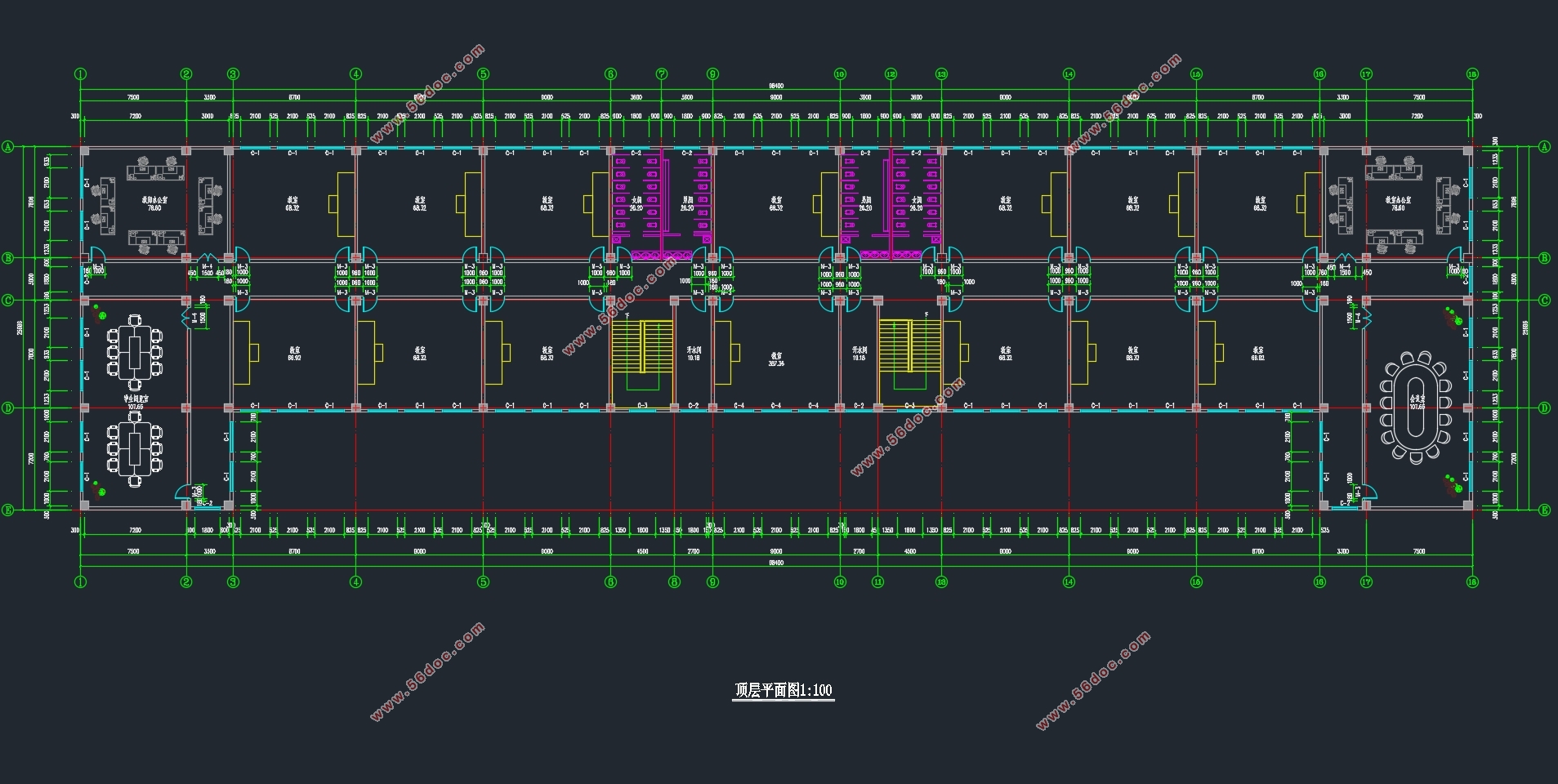

本工程为多层建筑,建筑高度较小,跨度比较大,考虑建筑设计方案以及抗震设防要求等因素,本工程采用下图所示的平面布置。
2.立面布置
本办公楼共五层,底层层高5.35m,其余层高3.9m,室内地坪设计标尚为±0.000,室内外高差0.45m。
3.柱网布置及次梁设置
柱网布置如下图所示,不设次梁。
4.缝的设置
采用后浇带施工,不设缝。
5.基础方案

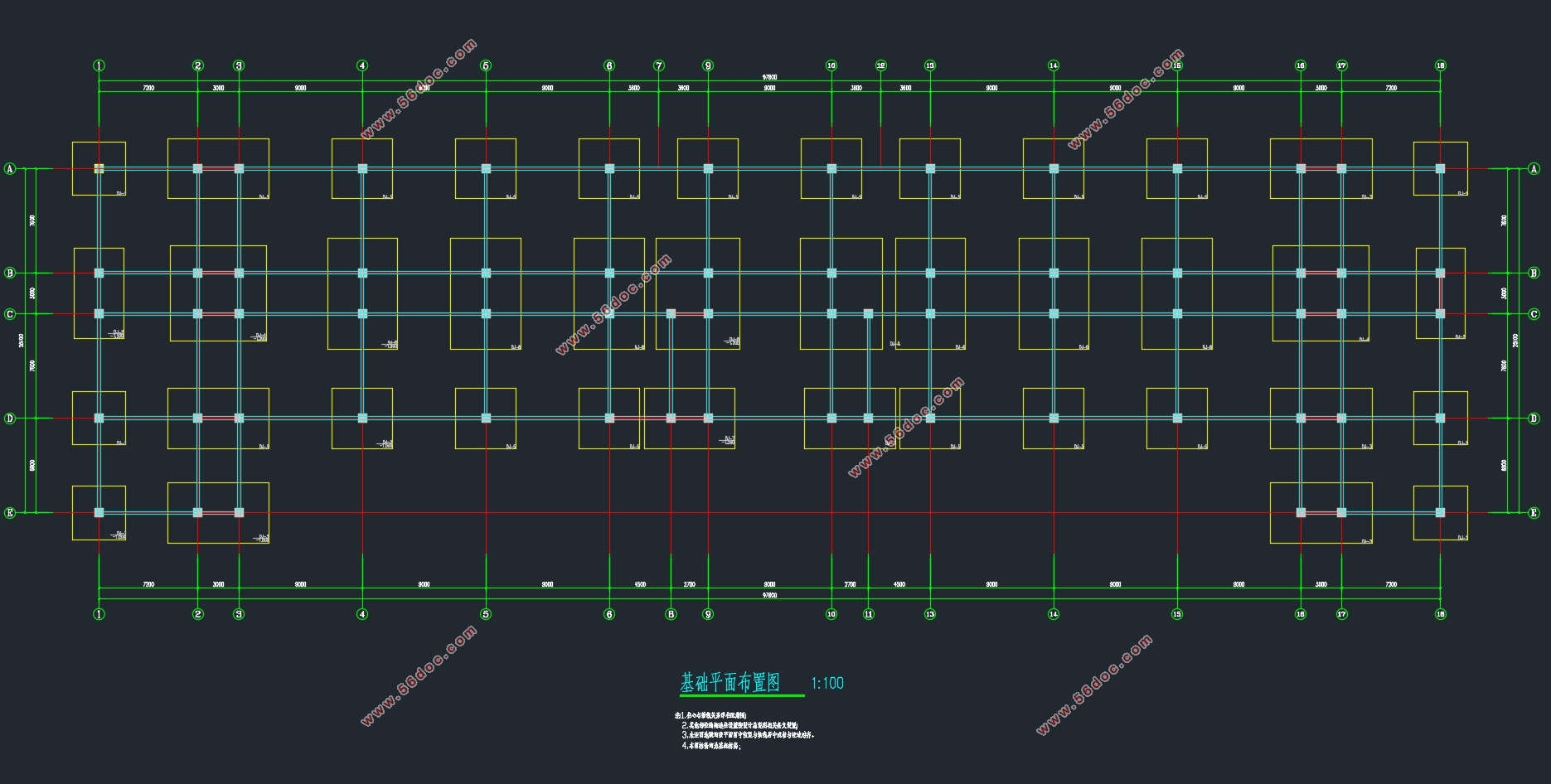

海宁小学教学楼的建设场地和地基条件较好,荷载分布比较均匀,建筑层数小于7层,依据《建筑地基基础设计规范》第3.0.1条规定,该建筑的地基属于丙级地基。本建筑采用柱下独立基础。根据场地的地质条件,取亚黏土层为持力层,地基承载力特征值fak=120kPa,基础埋深取2.2m。
6.    楼梯方案
根据建筑设计方案以及结构的经济性,本工程采用平行双分双跑的现浇板式楼梯。
