五层6775平米某综合楼钢筋混凝土框架结构设计(含建筑图结构图)

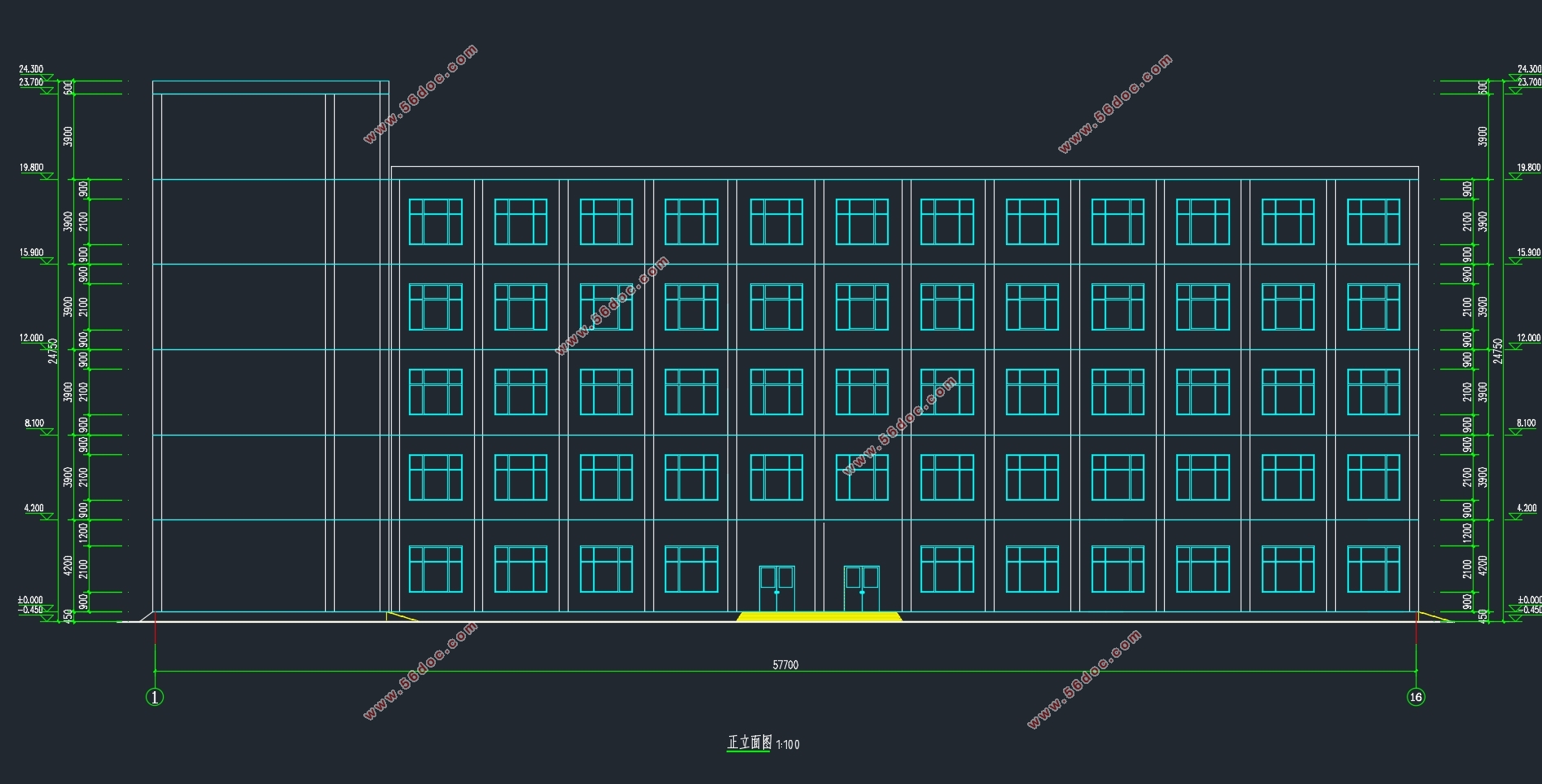

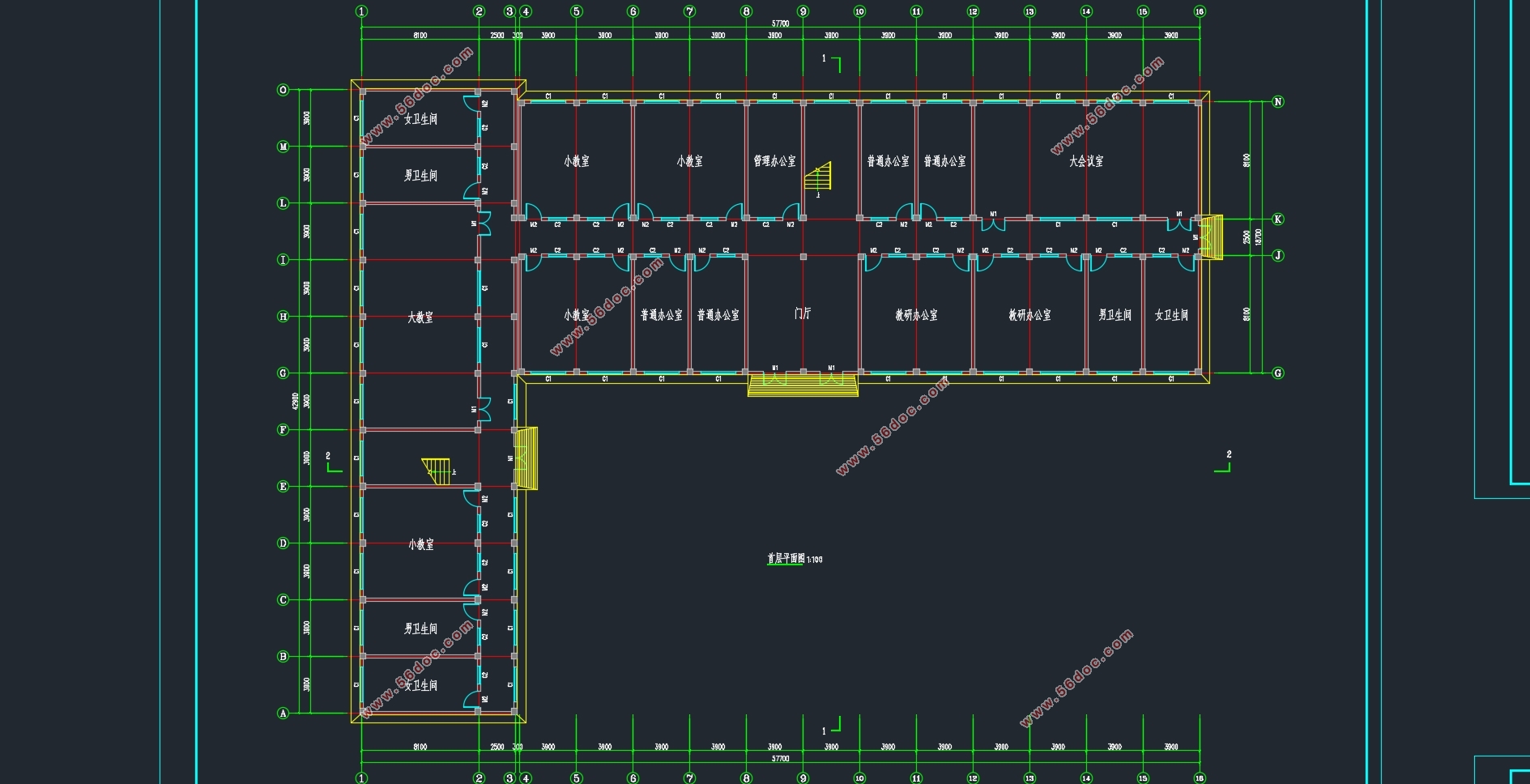

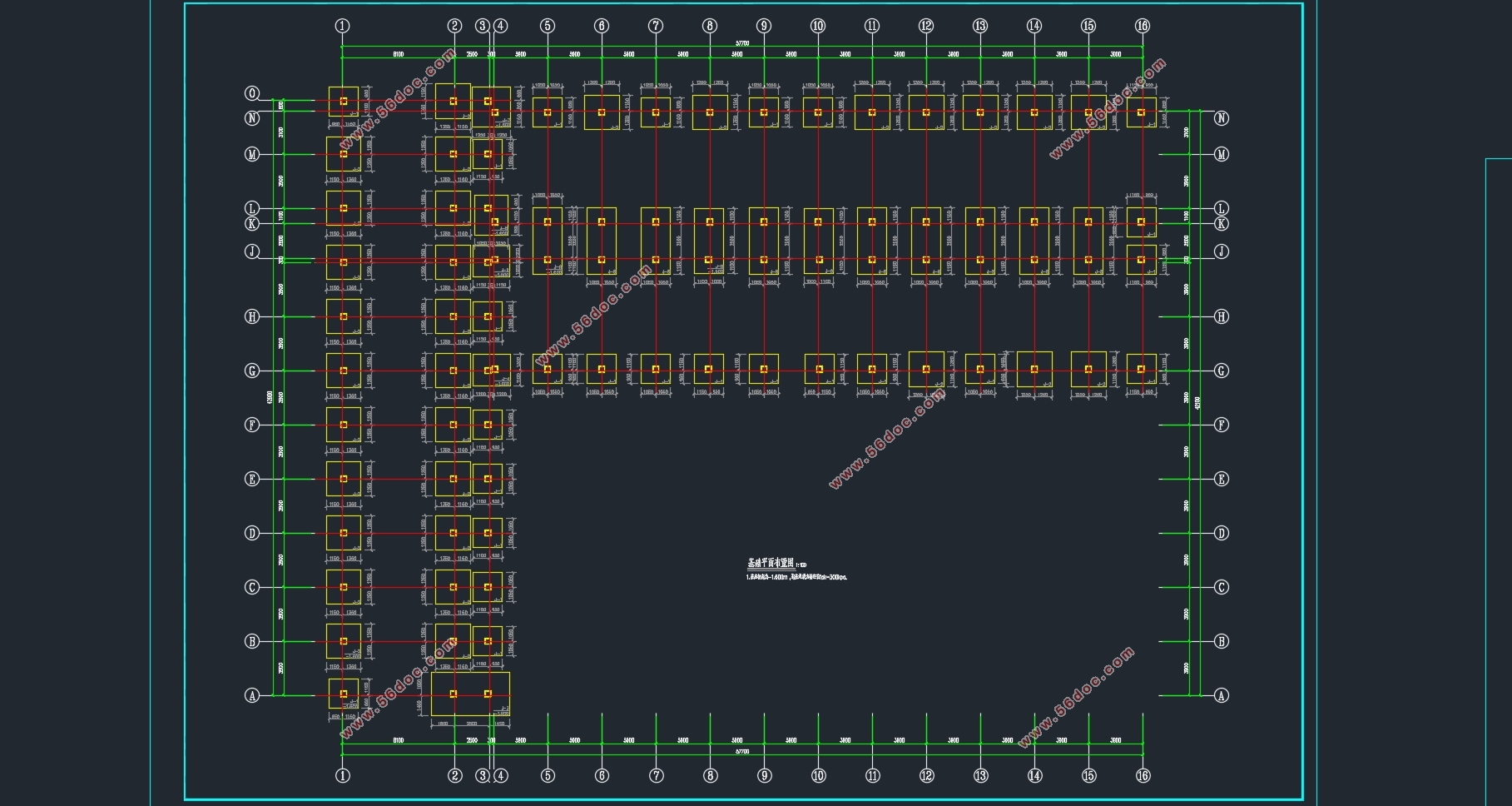

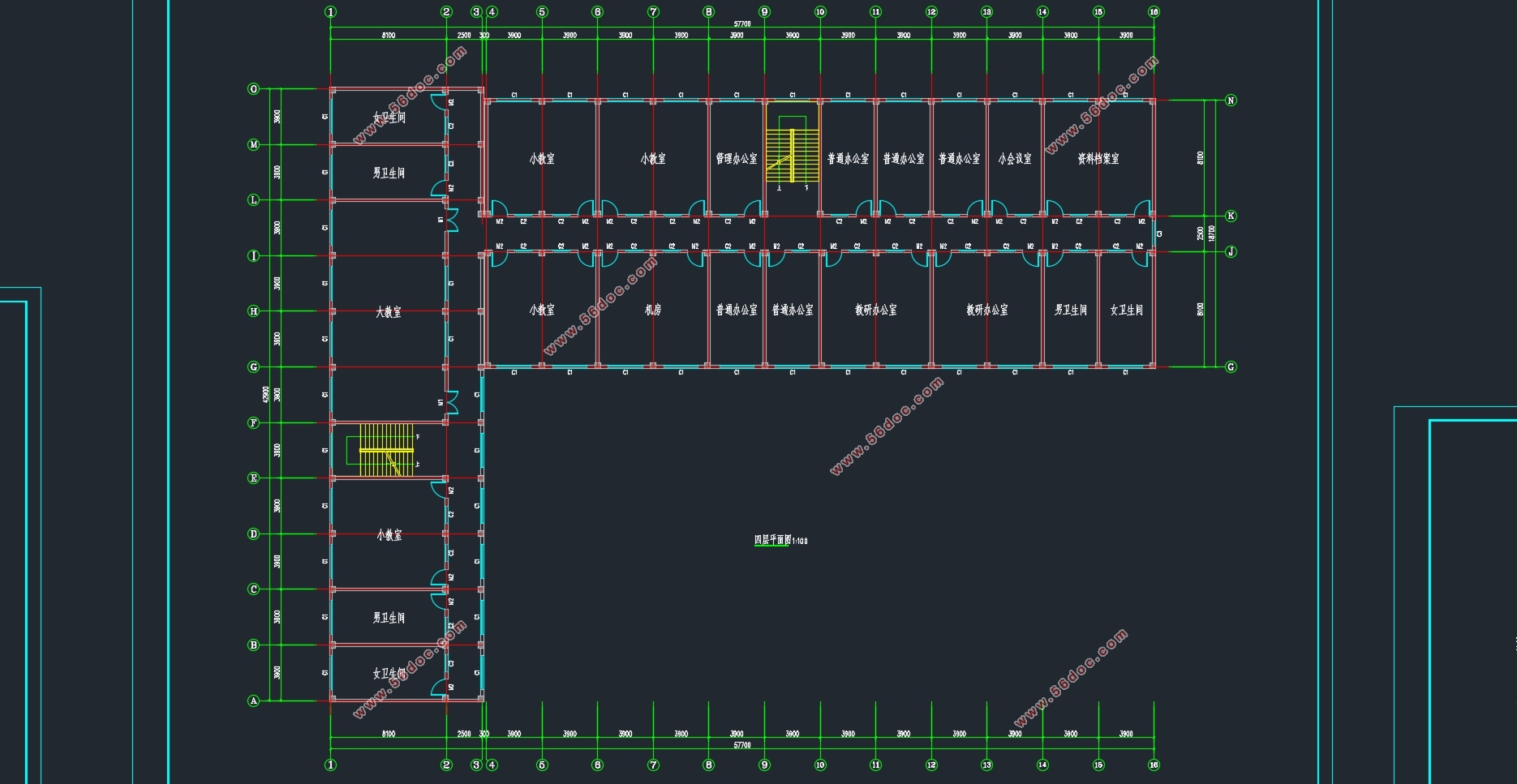

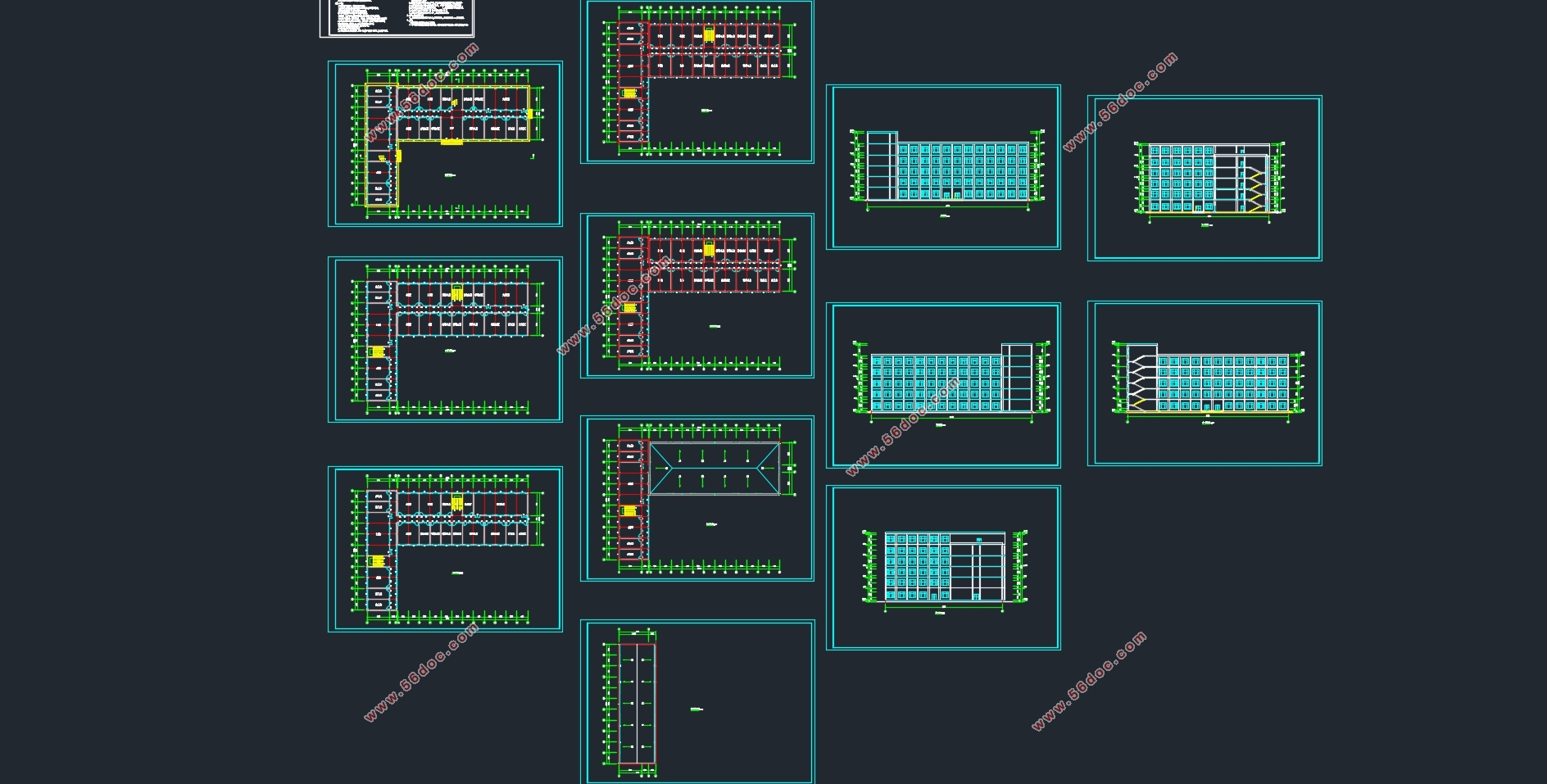

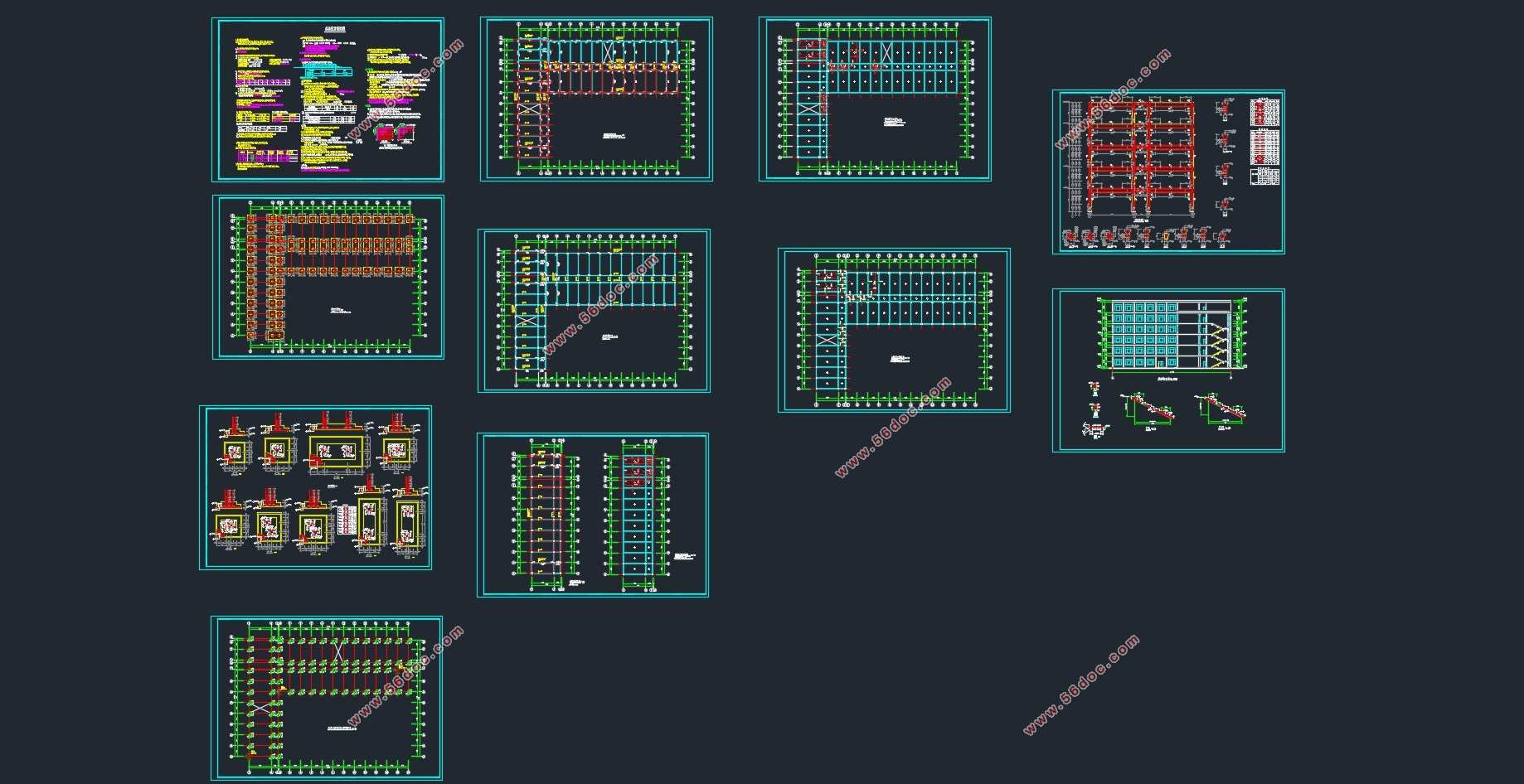

五层6775平米某综合楼钢筋混凝土框架结构设计(含建筑图结构图)(论文计算书21000字,CAD建筑图12张,CAD结构图10张)
1.1 设计原始资料
1.1.1 工程概况
该工程主体为现浇钢筋混凝土框架结构，建筑面积6775.0㎡，建筑物共5层，底层层高4.2m，标准层层高3.90m，顶层层高3.90m，总高度19.8m，室内外高差0.450m
该综合楼拥有办公室、会议室、活动室等。楼内设有2个楼梯，楼梯的布置均符合消防、抗震的要求。
1.1.2 设计条件
该工程重要性等级为四级，本地区极端最高气温39.8℃，极端最低气温-4.3℃。年降雨量1400mm，平均相对湿度75%。主导风向为东南风。拟建场地内无地表水系分布。
1.抗震设防烈度：7度设防，设计基本地震加速度值为0.1g；
2.基本风压：0.35KN/m2，B类粗糙度；
3.雪荷载标准值：0.55KN/m2；
4.结构体系：现浇钢筋混凝土框架结构；
5.工程地质条件：拟建场地地形平坦，地层分布较为规律，基础地基承载力按300KN/m2计。
1.2 建筑设计要求
1.2.1基本要求：
建筑需满足功能要求，根据已有的设计规范，满足房间采光、通风良好，备个功能区联系方便，不相互干扰；立面设计美观大方，有一定的特色，并绘制建筑施工图。
