四层2900平米新疆伊犁酒店宾馆设计(含建筑图结构图)

来源:56doc.com  资料编号:5D25212 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D25212
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

四层2900平米新疆伊犁酒店宾馆设计(含建筑图结构图)(论文计算书14000字,CAD建筑图7张,CAD结构图7张)
1.1工程概况
该工程为某酒店设计,建设地点位于新疆某市,总建筑面积为2892m2,采用钢筋混凝土框架结构,抗震设防烈度7度,框架抗震等级为四级,地面粗糙度B 类。
1.2建筑设计原理及要求
建筑物的平、立、剖面图,是其在不同方向的外形及剖切面的投影,建筑设计中将二维的平、立、剖面综合在一起,用来表达建筑物的三维空间。
1.2.1建筑平面设计
建筑平面通常最能表达建筑的功能要求,平面设计不仅表达了建筑物在水平方向各部分之间的组合关系,又能反应各建筑空间与围合它们的垂直构件之间的联系,因此,平面设计中,始终需要从建筑整体空间组合的效果来考虑问题。

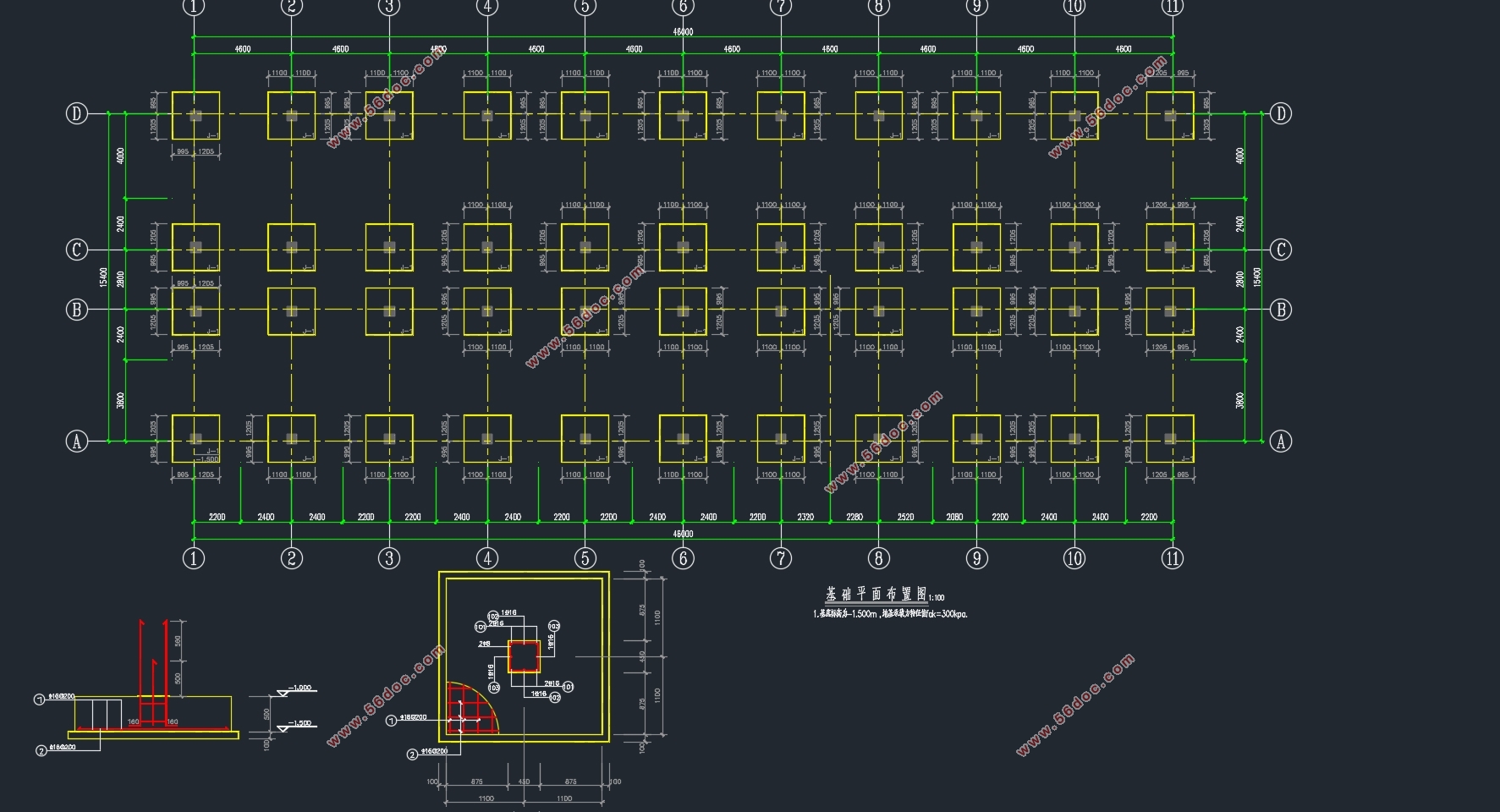

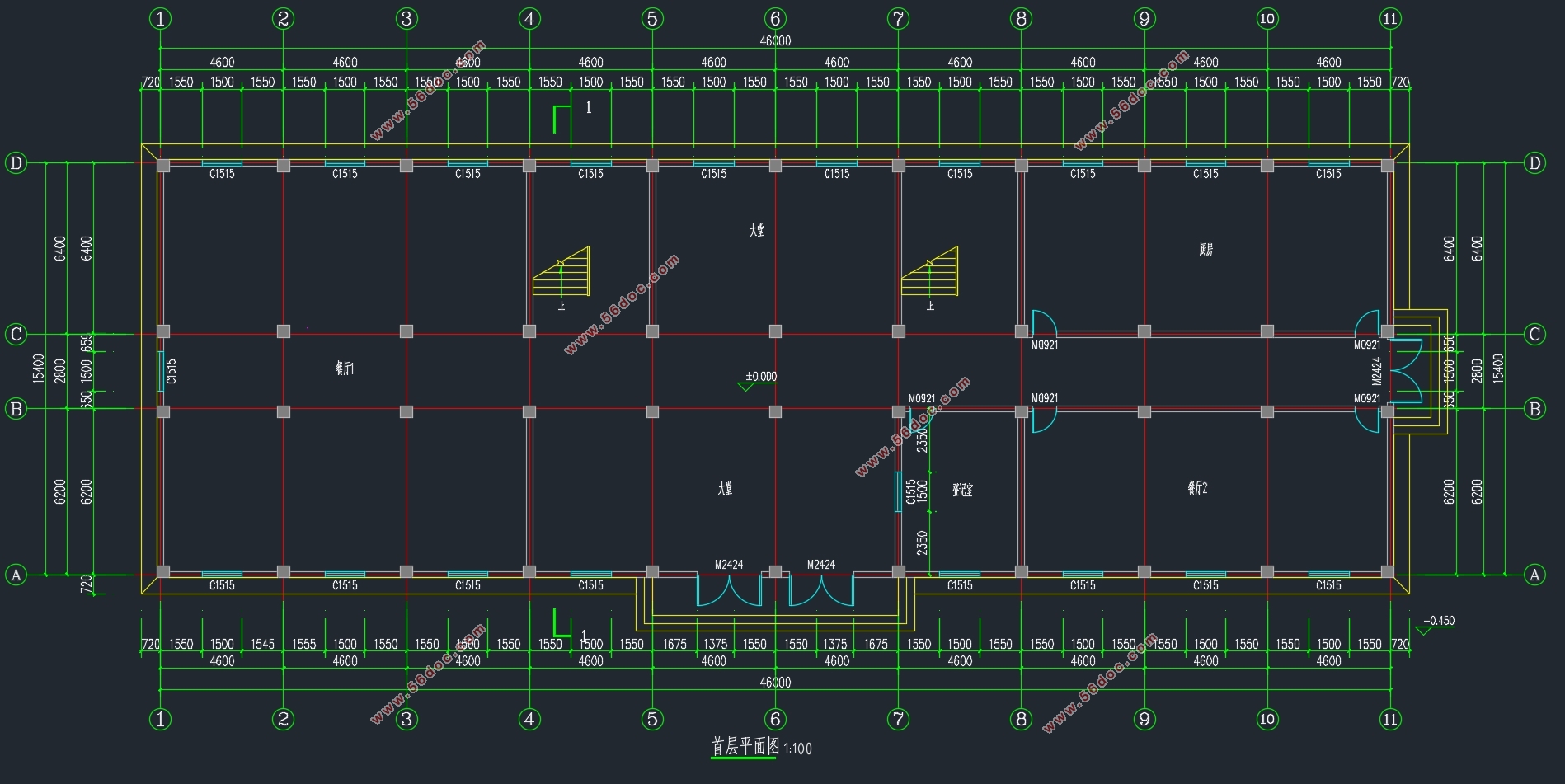

本设计为酒店楼,主要使用部分为住宿,并辅以餐厅,厨房等。在整个平面中,酒店房间为矩形,较为规整,建筑中间各有一个楼梯。底层靠近正门门厅处的房间设为管理员办公室。

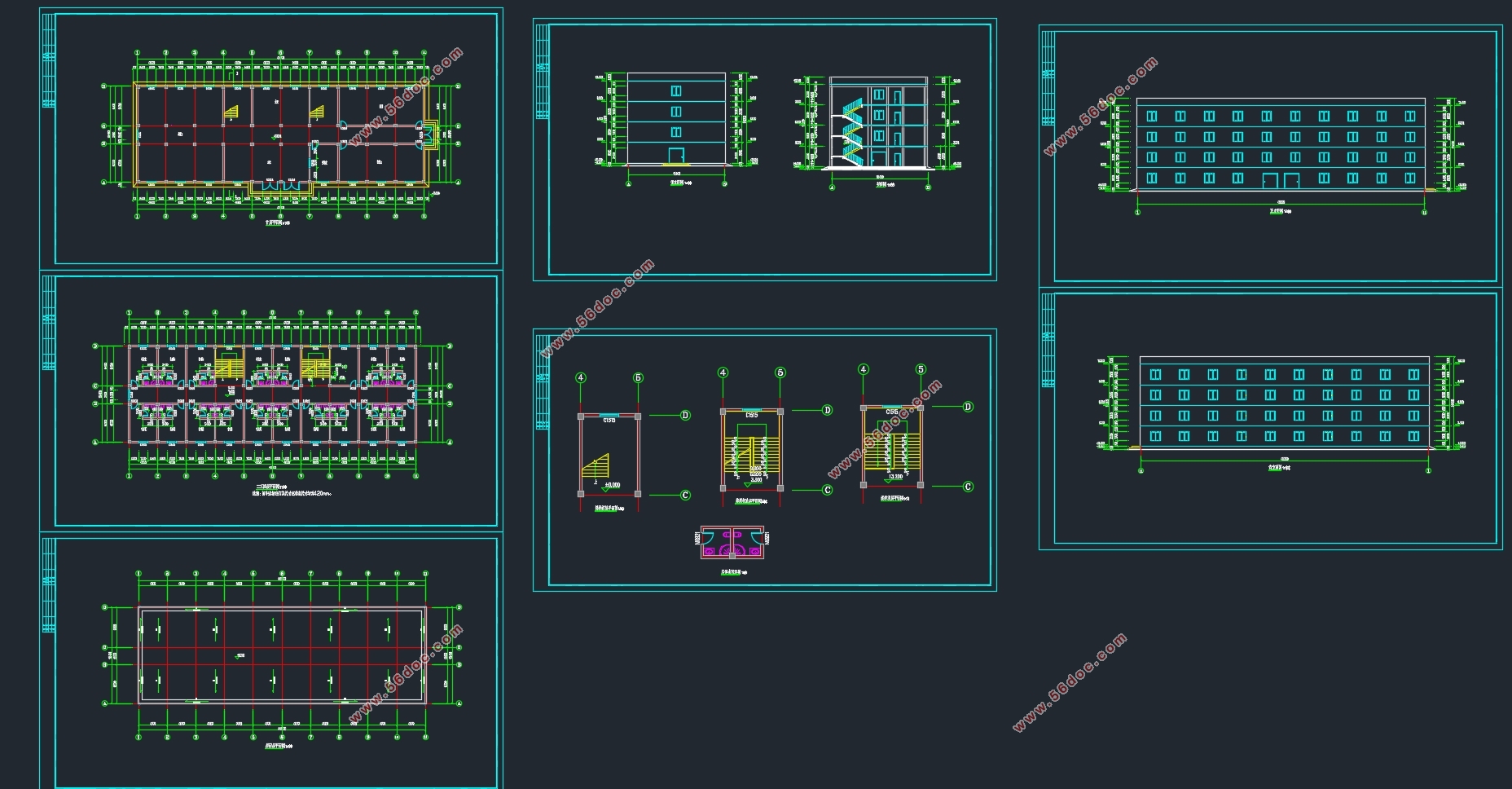

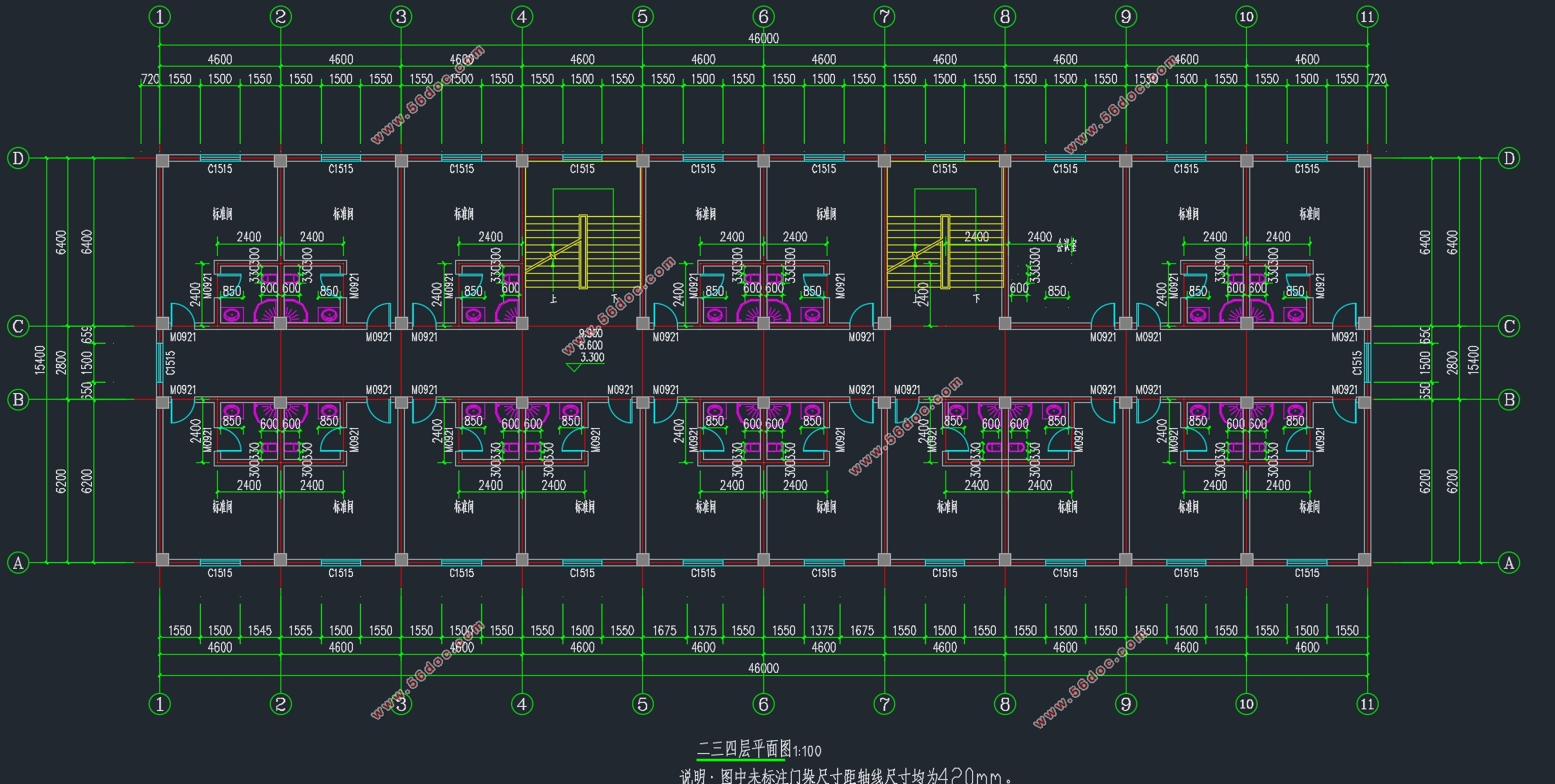

交通联系部分用来联通建筑物的各个使用部分,主要包括门厅、走道和楼梯。走道是建筑物中使用量最大的交通联系部分,其宽度应符合人流、物流通畅和消防安全的要求,本设计中,走道为内廊式,根据楼层人数和防火要求[1],走道宽度设置为2.8m,考虑到要有良好的通风采光效果,走廊两端各开一窗,走廊长度亦符合安全疏散距离的要求。具体布置见建筑平面图。
本酒店为两人间,宽4.6m,长6.2m,根据人体工效学原理考虑。本酒店楼采用室内卫生间,位于寝室门的一侧,洗脸盆、大便器、沐浴喷头等。
1.2.2建筑体型和立面设计
酒店楼整体为对称式布局,酒店楼檐高13.200m,室内外高差0.45m,门口设三级台阶,女儿墙高1m,采用内天沟排水模式。
对于楼外表面粉刷,不同色彩会给人的感官带来不同的感受,对于该设计,立面采用浅黄色,给人一种明快清新之感,比较符合酒店楼的要求。
1.2.3建筑剖面设计
剖面设计主要表现了建筑物垂直方向上的组织关系,以保证内部空间满足使用高度的要求。根据酒店内床高和人活动所需要的尺寸,以及梁高初步估算,确定层高为3.3m,室外地坪高比室内低0.45m。室内卫生间以及阳台板均低于室内楼面板20mm。
1.2.4楼梯设计
楼梯是建筑物内各个不同楼层之间上下联系的交通设施,楼梯踏步b×h=150mm×270mm,符合相应规定,每层共有22阶,因为楼梯直接通向门厅,其下不过人,故不考虑首层休息平台下的尺寸其它层楼梯段下净高不低于2.2m,平台下净高不低于2.0m。楼梯井宽100mm,亦符合消防要求[3]。
梯段的坡度选择从人流疏散,节约空间等方面考虑,其坡度可较平缓,适宜坡度30度左右。
