五层4545平米镇江市某学院学生公寓宿舍楼设计(含建筑图结构图)

来源:56doc.com  资料编号:5D28135 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D28135
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

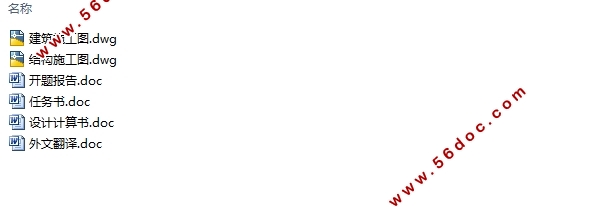

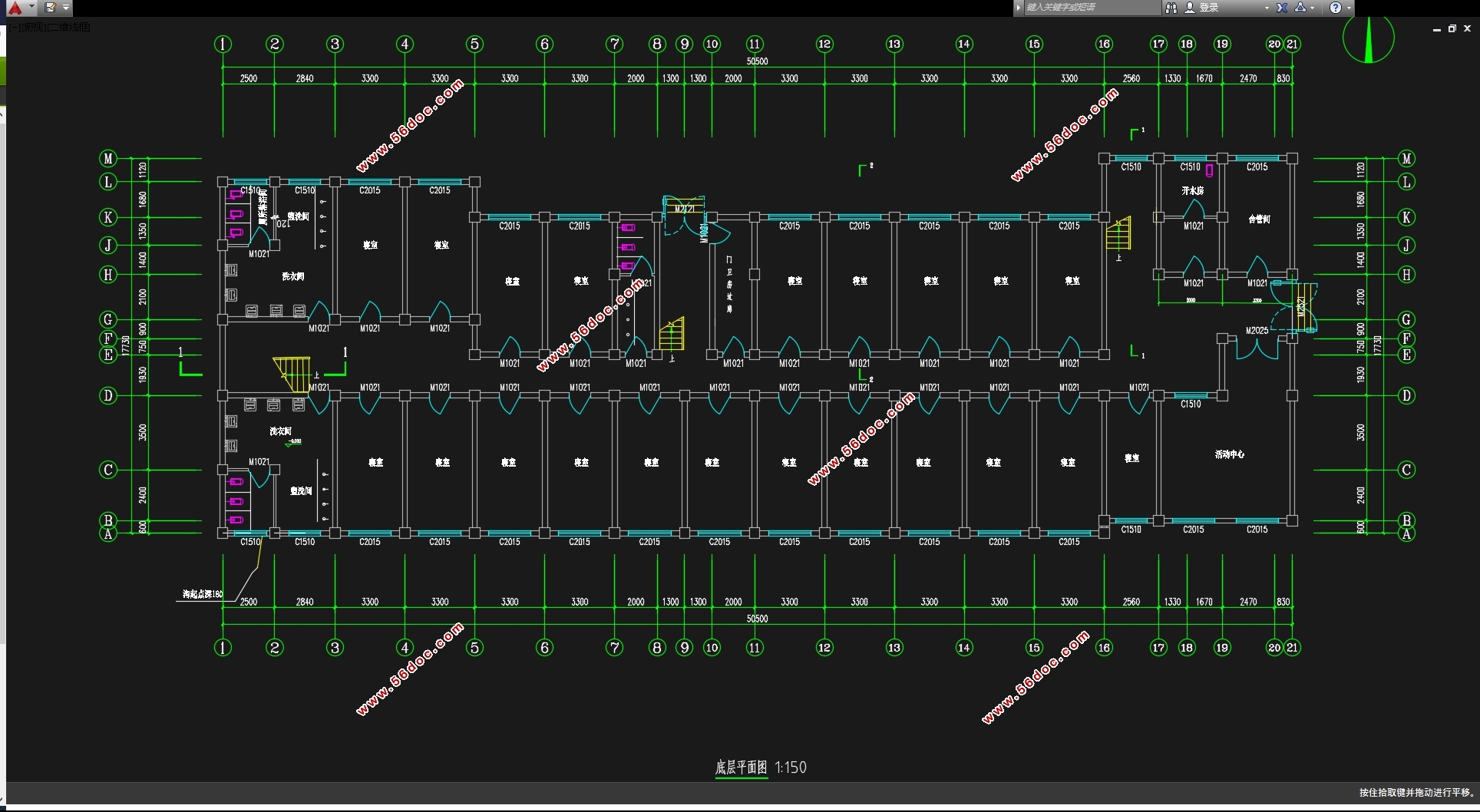

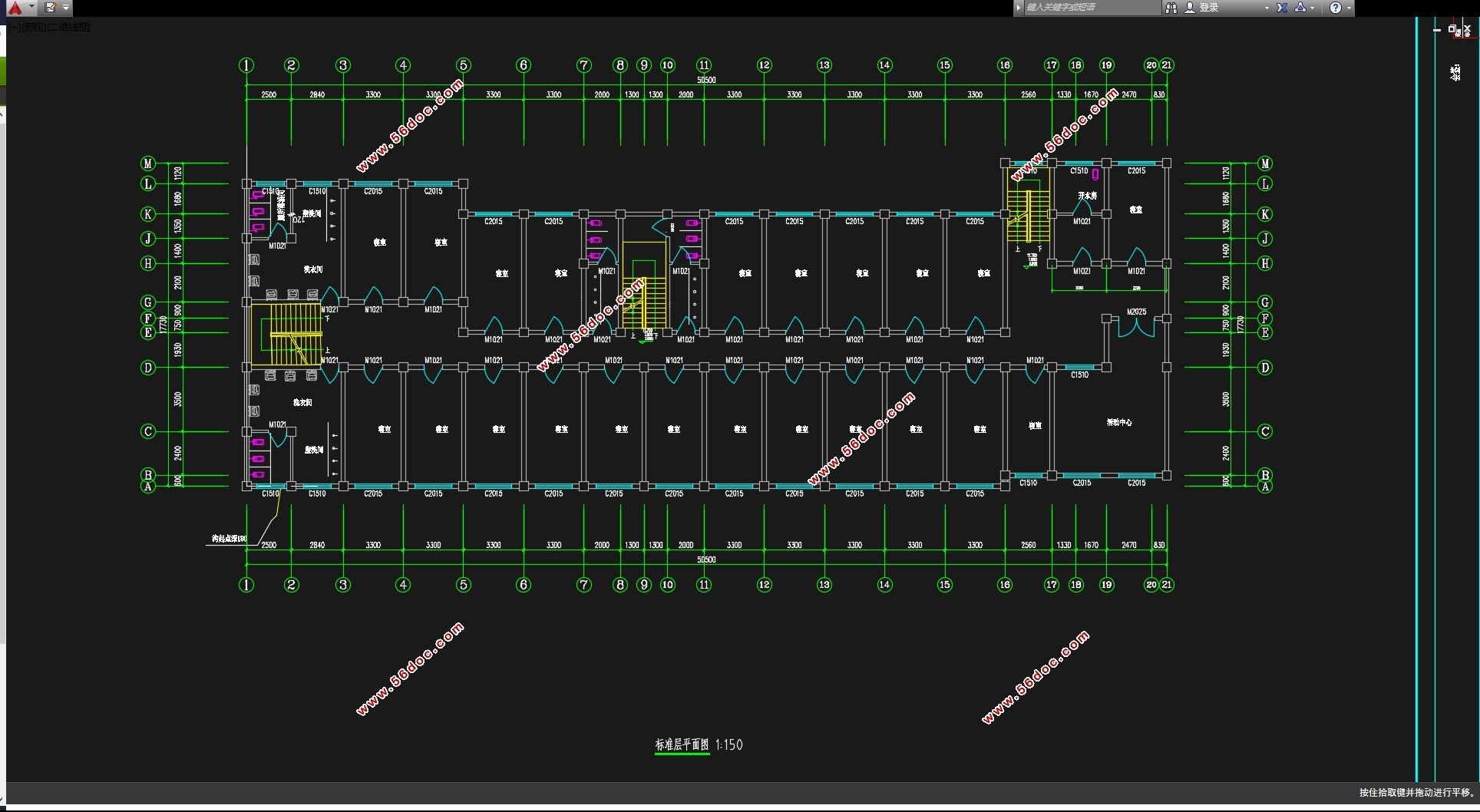

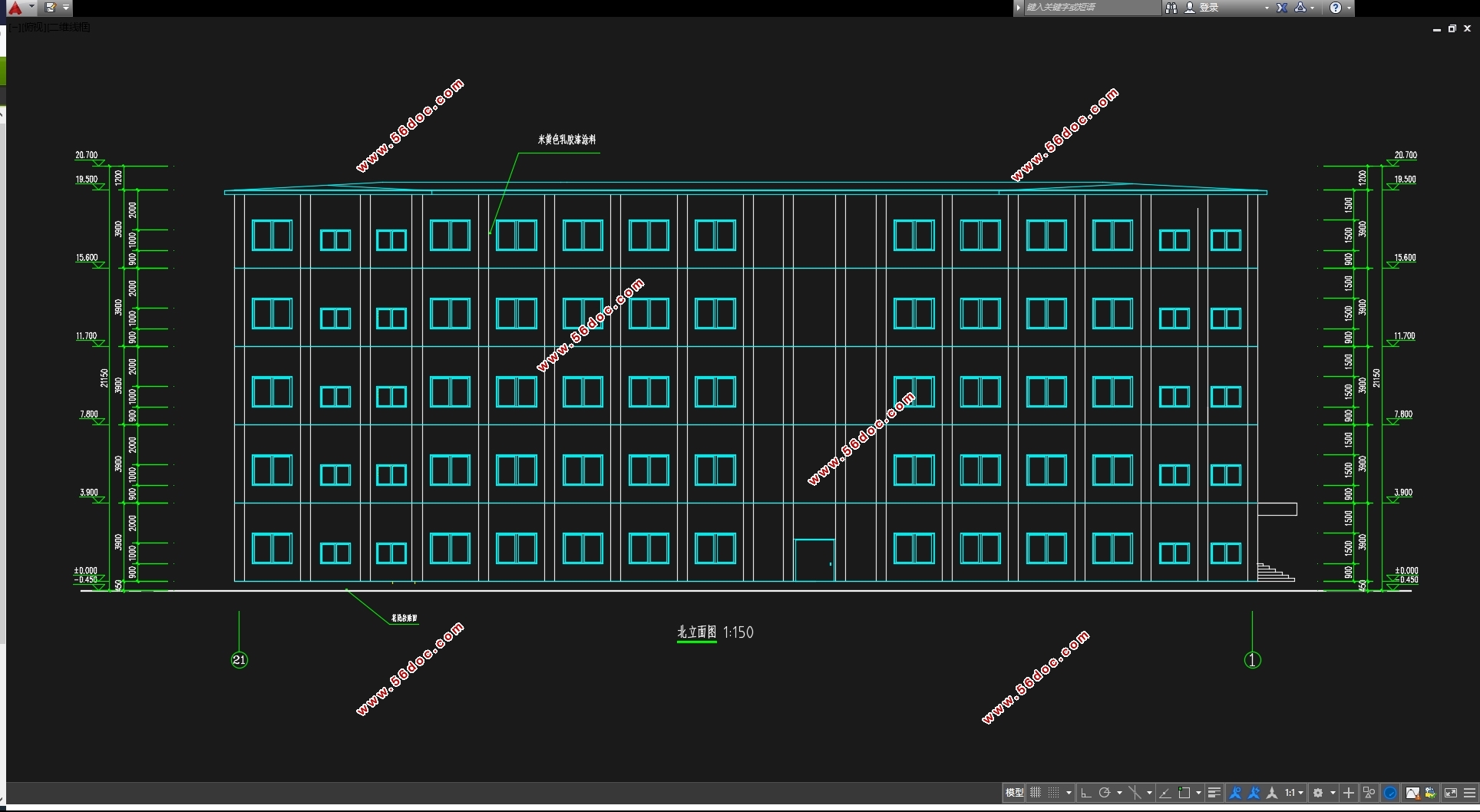

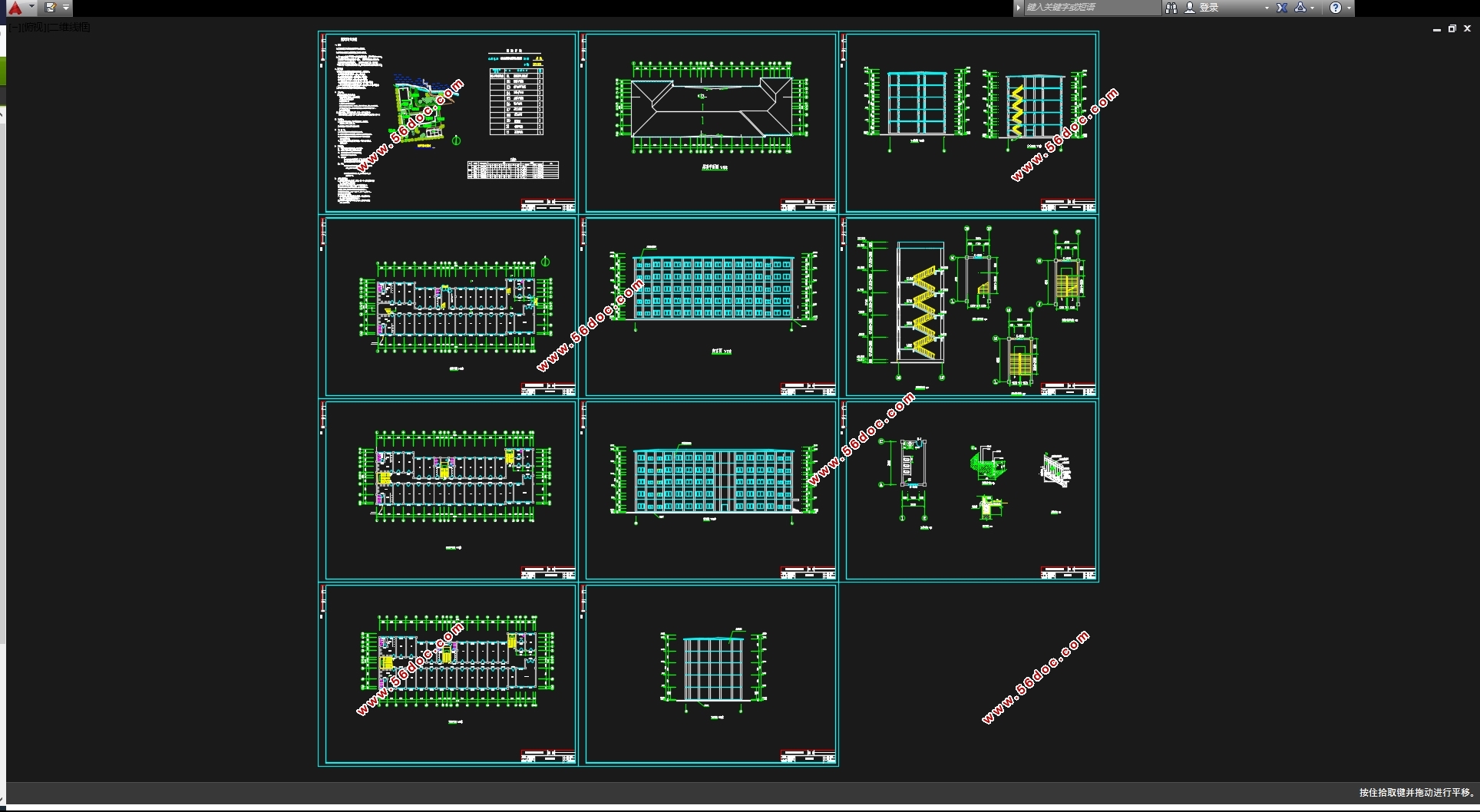

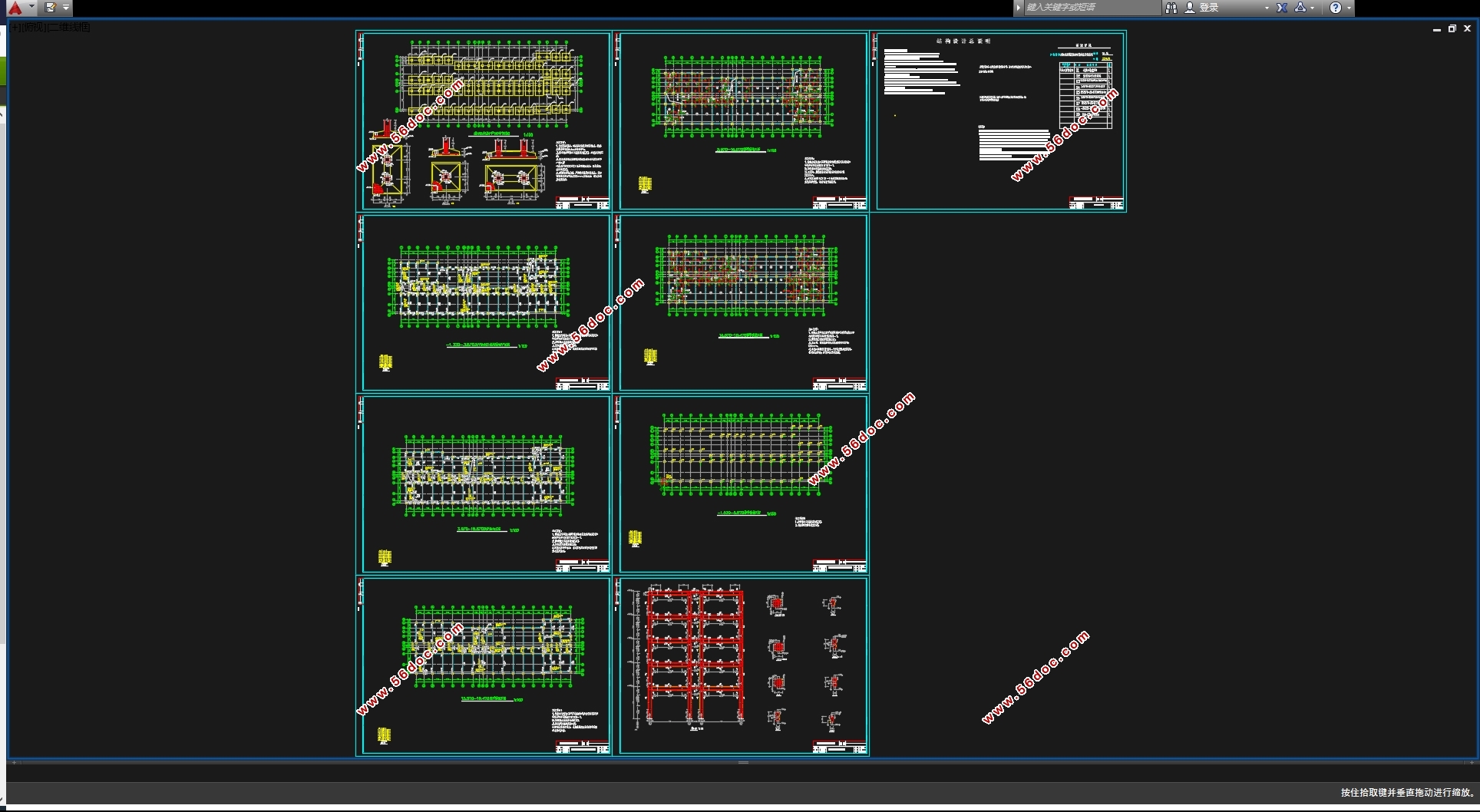

五层4545平米镇江市某学院学生公寓宿舍楼设计(含建筑图结构图)(任务书,开题报告,外文翻译,设计计算书17000字,CAD建筑图11张,CAD结构图8张)
摘要
     本次毕业设计的题目是镇江某职业技术学院学生1号公寓,混凝土框架结构设计。
     本设计是5层三跨混凝土框架结构,长为50.5米,宽为17.7米,本工程位于镇江市,建筑结构安全等级为二级,设计使用年限为50年;场地类别为Ⅱ类,抗震设防烈度为7度,设计基本地震加速度值为0.15g。

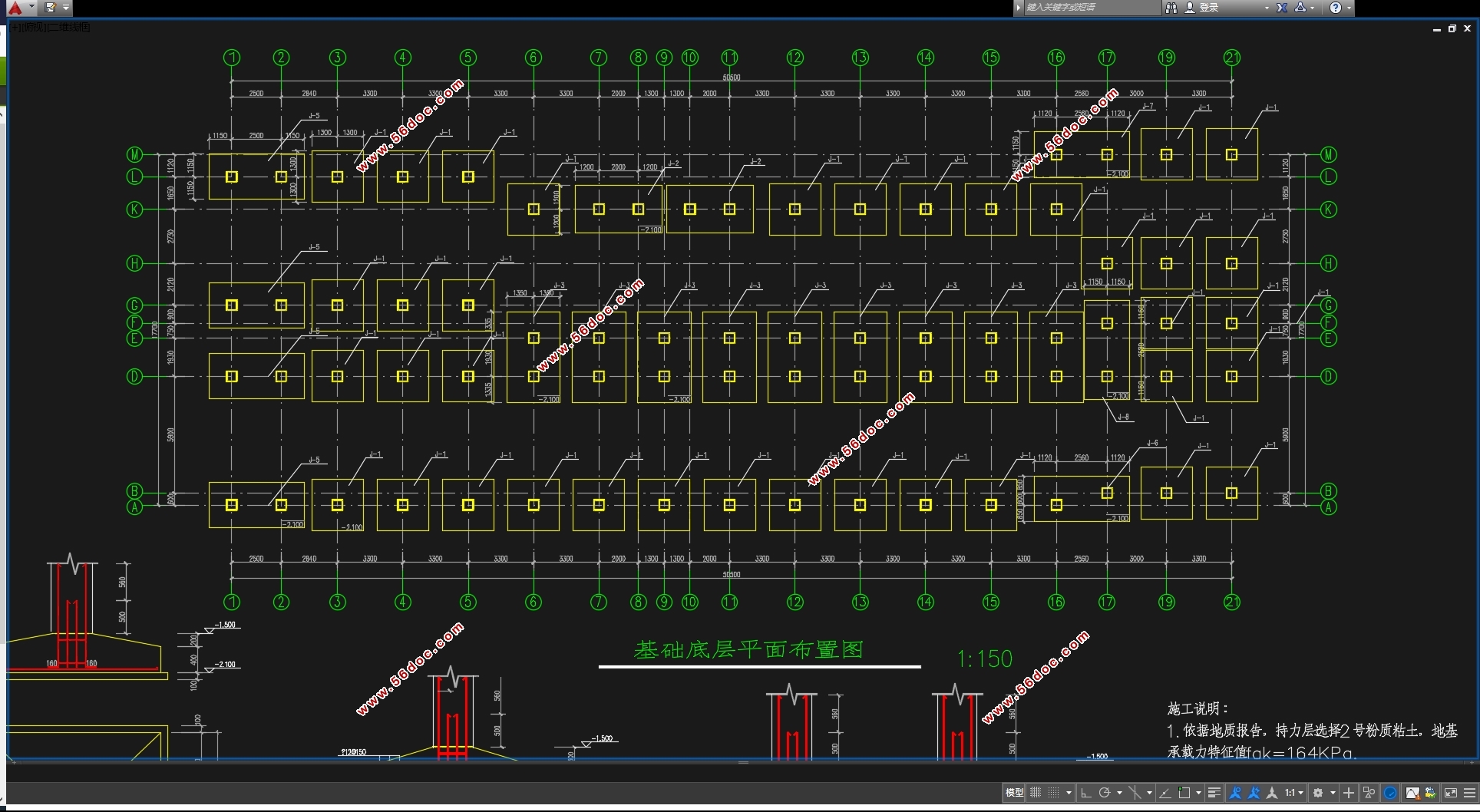

     本设计主要进行了结构设计中竖向第13轴一品框架的设计,在确定框架布局后,进行了层间荷载代表值的计算,接着利用顶点位移法求出自振周期,进而运用底部剪力法计算水平地震荷载作用下大小,接着计算竖向荷载(恒载、活载)作用下的内力,然后求出在水平荷载作用下的结构内力(弯矩、剪力、轴力),然后计算竖向荷载(恒载、活载),找出最不利的一组或几组内力组合。选取最安全的结果计算配筋并绘图。此外还进行了结构方案中的室内楼梯设计,完成了框架梁柱,楼面板的内力及配筋计算和施工图绘制。本设计采用柱下独立基础,对基础结构进行了受力和配筋计算。
关键词:结构;配筋;抗震

Abstract
The topic of this graduation design is Zhenjiang a Career Technical College student apartment 1, the design of concrete frame structure.
This design is 5 span three storey reinforced concrete frame structure, 50.5 meters long, 17.7 meters wide, the project is located in Zhenjiang City, the security level for the two structures, the design service life is 50 years; the site is classified as class II, seismic fortification intensity is 7 degrees, the basic design of the earthquake acceleration is 0.15g.
The design for the main structure design of vertical shaft in thirteenth a goods frame, in determining the distribution framework, calculation of layer of representative value of the load, and then obtained from vibration cycle use vertex from the displacement method, and calculation of horizontal earthquake load under the action of the size of the bottom shear method, then calculate vertical load (constant load, live load) under the action of internal force, and then calculate the internal force of the structure under the horizontal loads (bending moment, shear force, Zhou Li), then calculate vertical load (dead load, live load), to find one or several groups of internal force of the most unfavorable combination group. Select the best safety results of the reinforcement and drawing. In addition to the indoor staircase design scheme, completed the frame beam column, internal force and reinforcement calculation and construction drawings of the floor panel drawing. Using the independent foundation under column of the design, the basic structure of the force and reinforcement calculation.
Keyword: Structure;Reinforcement;Seismic

1.1 工程概况
本工程位于镇江市,建筑结构安全等级为二级,设计使用年限为50年;场地类别为Ⅱ类,抗震设防烈度为7度,设计基本地震加速度值为0.15g。建筑场地长50m,宽20m,为5层钢筋混凝土框架结构,跨数可根据建筑功能布局选择2跨或3跨。

1.2 工程地质资料
抗震设防烈度 7度,设计基本地震加速度值为0.15g,属抗震设计地震分组第一组;场地土类别为Ⅱ类。建筑场地天然地面绝对标高25 m。天然地面下厚0.70m左右为人工杂填土,地基承载力标准值fak=50kPa,Es=1.6MPa;其下为1.50m粉质粘土,fak=164kPa,Es=5.26MPa;然后为厚6~11m 的粉质粘土,fak=268kPa,Es=11.8MPa。地下水位位于地表下2.52m,无侵蚀性。
 1.3 施工技术条件
本工程由大型建筑工程公司承建,设备齐全,技术良好。水、电供应由建设单位保证。
1.4 材料供应
三材及一般材料能按计划及时供应。


五层4545平米镇江市某学院学生公寓宿舍楼设计(含建筑图结构图)
五层4545平米镇江市某学院学生公寓宿舍楼设计(含建筑图结构图)
五层4545平米镇江市某学院学生公寓宿舍楼设计(含建筑图结构图)
五层4545平米镇江市某学院学生公寓宿舍楼设计(含建筑图结构图)
五层4545平米镇江市某学院学生公寓宿舍楼设计(含建筑图结构图)
五层4545平米镇江市某学院学生公寓宿舍楼设计(含建筑图结构图)
五层4545平米镇江市某学院学生公寓宿舍楼设计(含建筑图结构图)
五层4545平米镇江市某学院学生公寓宿舍楼设计(含建筑图结构图)



目    录
    摘要    1
第一章 设计资料及要求    3
第二章 框架结构布置及计算简图    4
     2.1梁、柱截面尺寸    5
 2.2 框架柱    5
         2.3 框架梁    5
     2.4材料强度等级    5
     2.5 荷载计算    5
 2.6 恒载计算    6
第三章 框架内力计算    18
     3.1 恒载作用下的框架内力    18
         3.2矩分配系数    18
     3.3 活载作用下的框架内力    26
第四章   框架内力组合    49
第五章   框架梁柱截面设计    60
6.1梯段板计算    80
6.2休息平台板计算    81
6.3梯段梁TL1计算    81
第七章  现浇楼面板设计    83
7.1求支座中点最大弯矩    83
7.2A区格    83
7.3 E区格    84
第八章基础设计    88
8.1确定基础底面积    88
第九章 PKPM软件在框架中的应用    95
主要参考文献    97
