五层4200平米南京某大学学生宿舍楼设计(含建筑图结构图,施工组织)

来源:56doc.com  资料编号:5D28153 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D28153
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

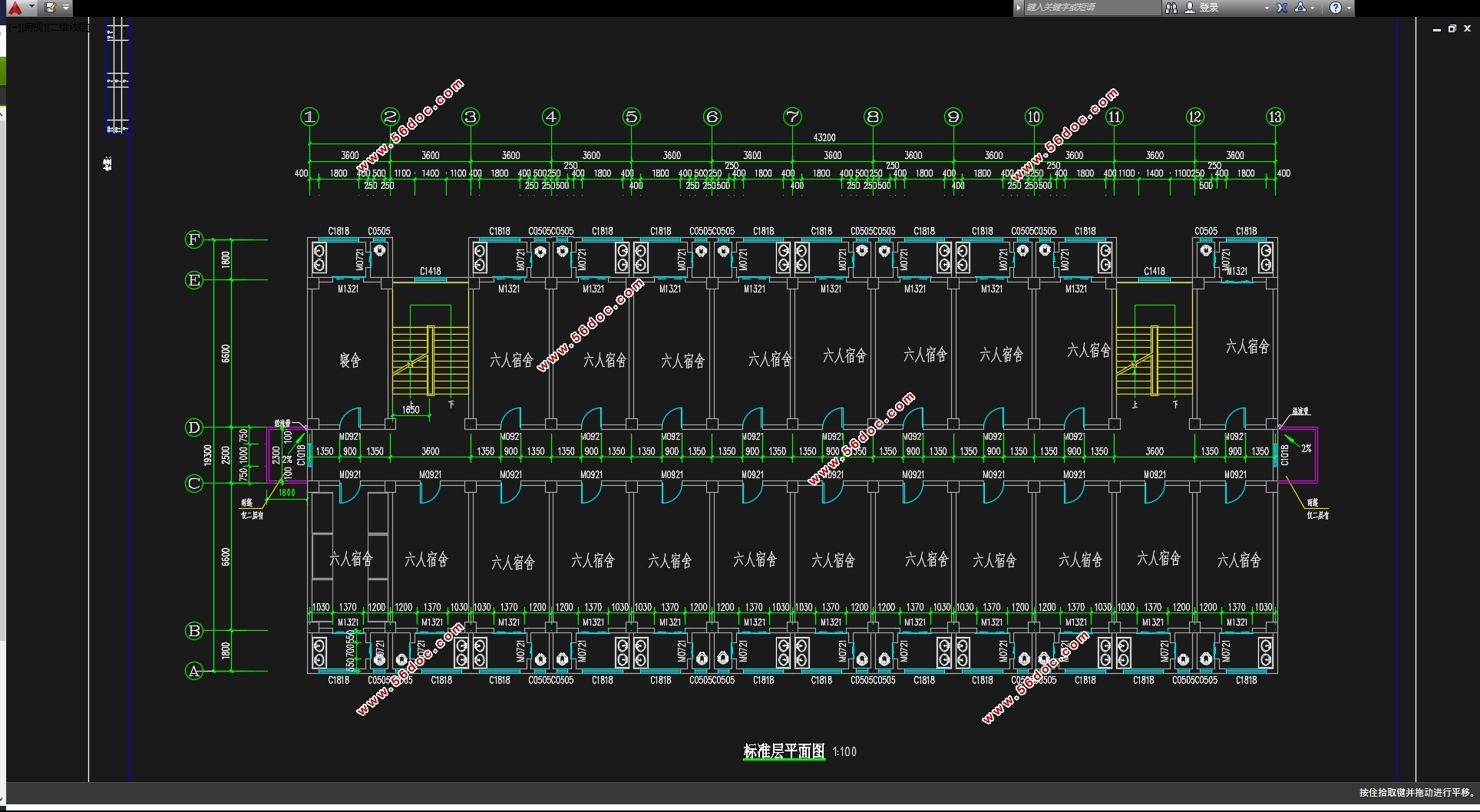

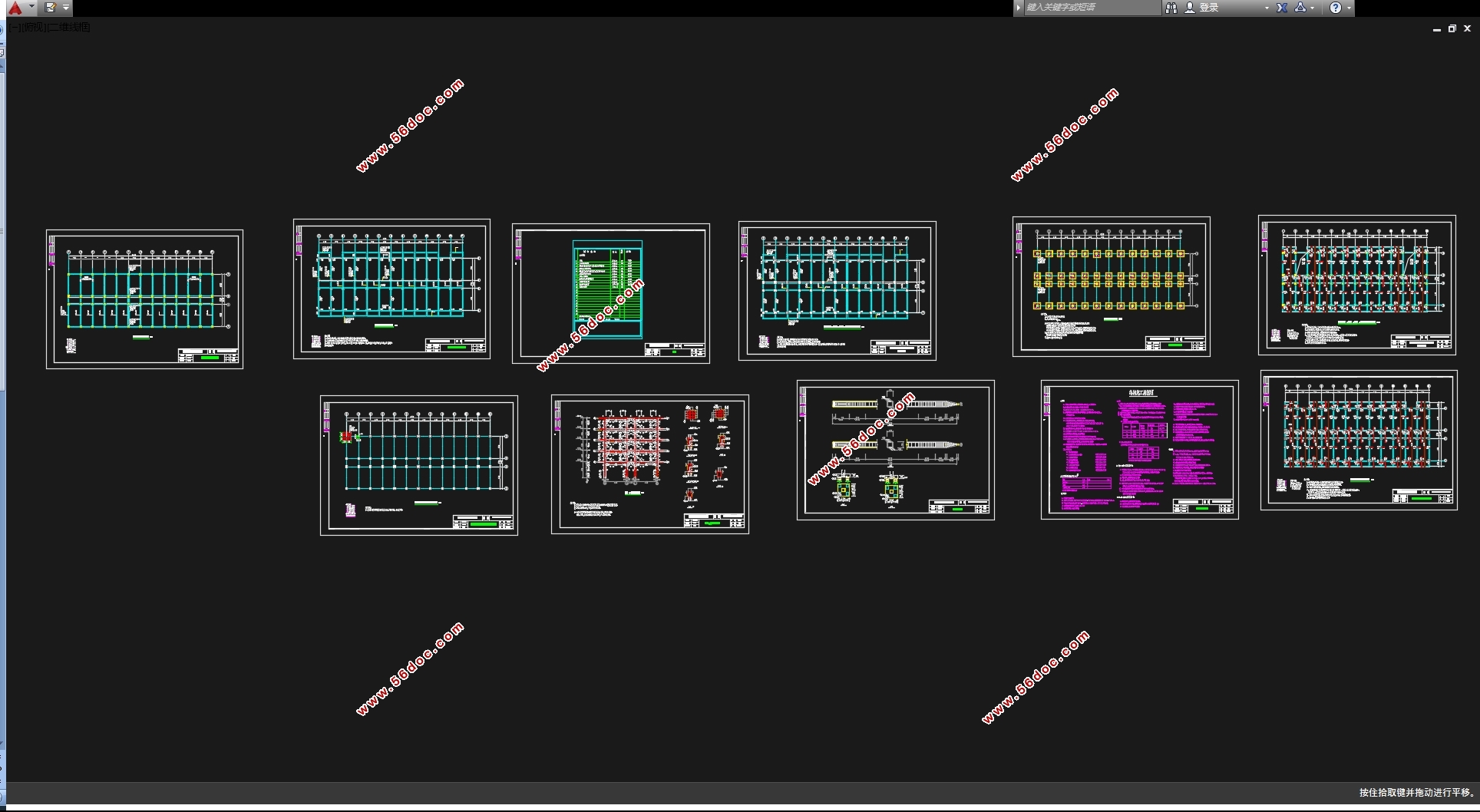

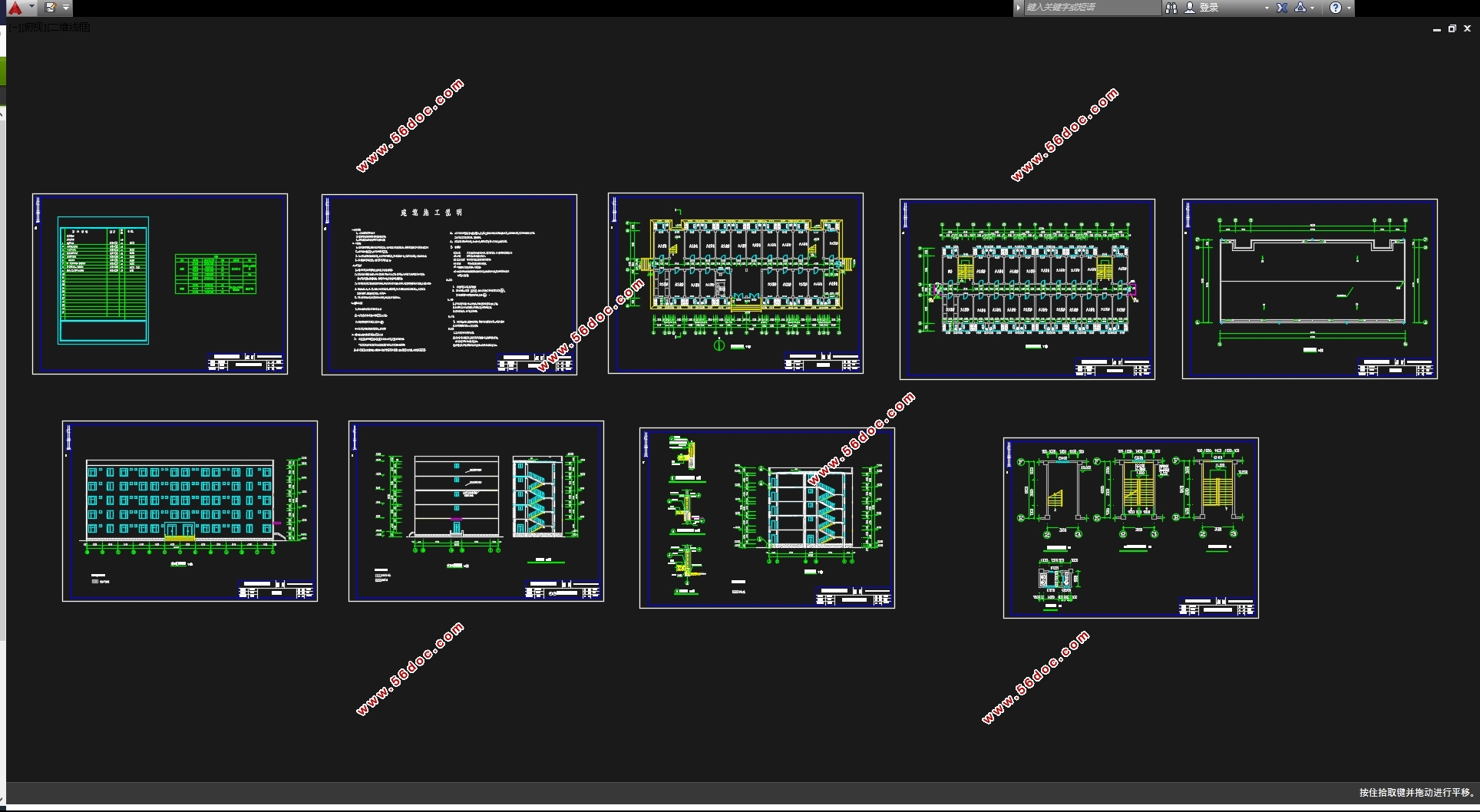

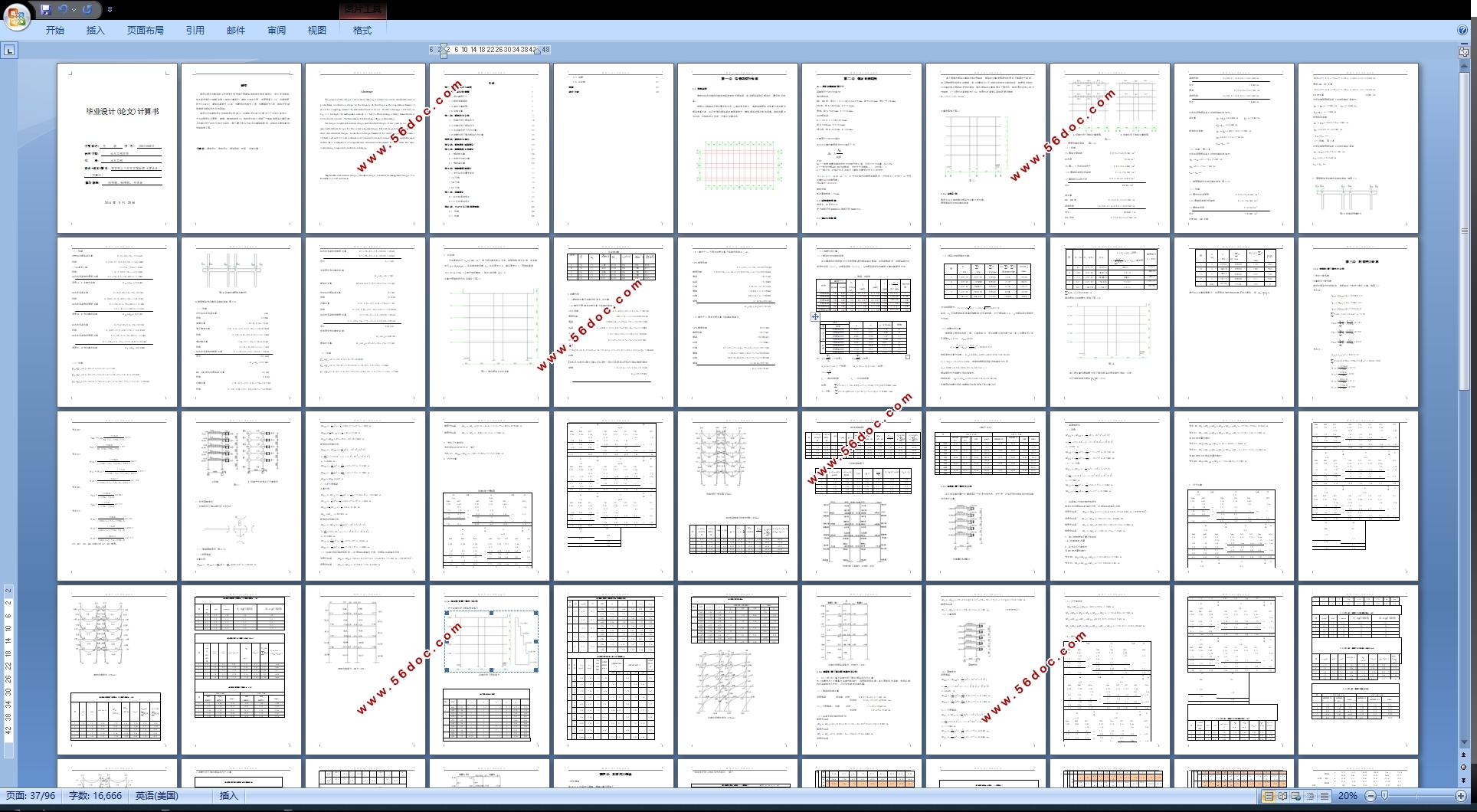

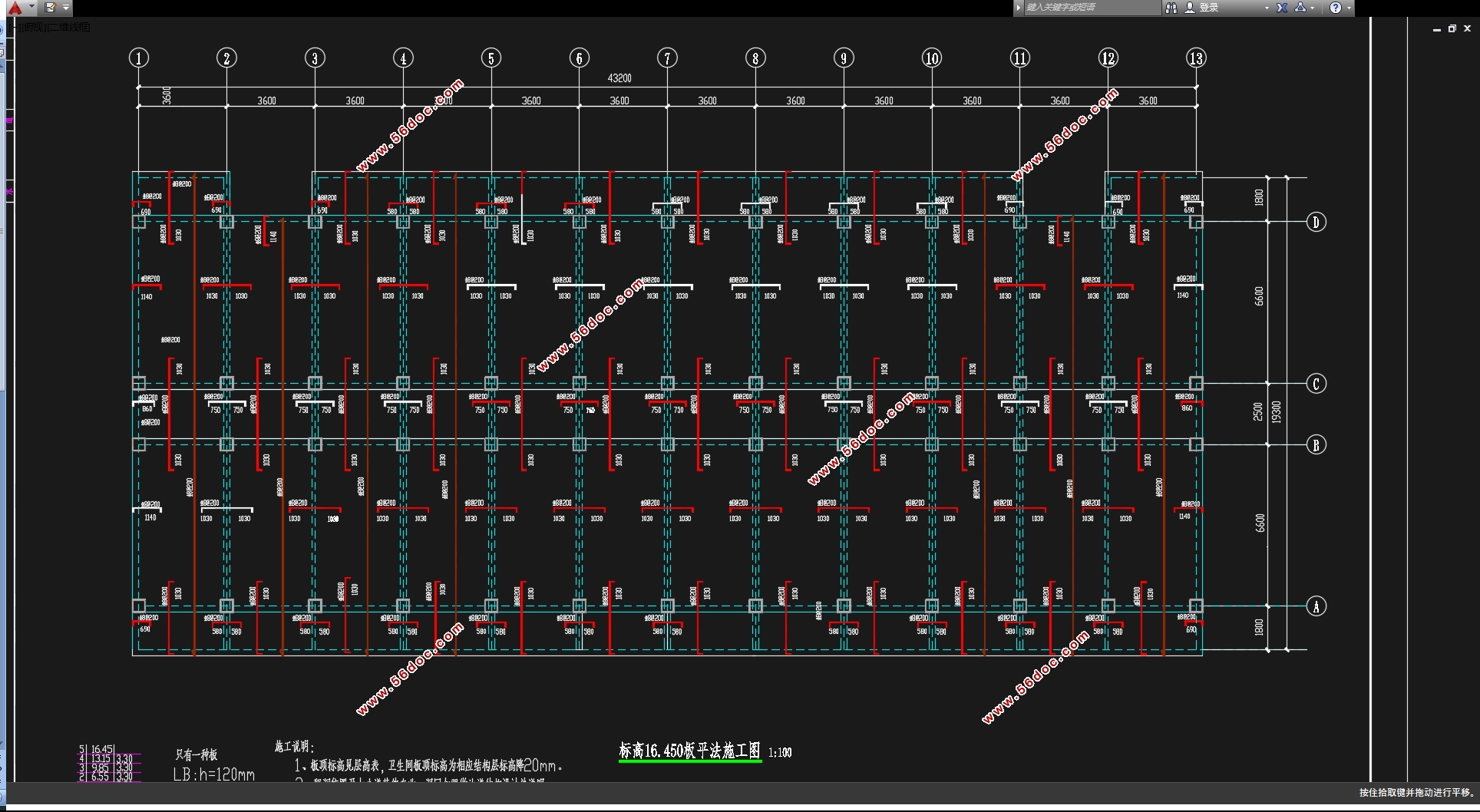

五层4200平米南京某大学学生宿舍楼设计(含建筑图结构图,施工组织)(任务书,开题报告,外文翻译,设计计算书16000字,施工组织20000字,CAD建筑图7张,CAD结构图9张)
摘要
本设计题目为南京林业大学学生宿舍楼五层框架结构学生宿舍楼设计,设计中选取结构方案中横向一榀框架第9轴为计算单元。建筑主体共五层,每层层高3.3m,总建筑面积为4200m2,建筑总高度为17.8m,抗震设防烈度为7度,抗震等级为二级,结构采用钢筋混凝土框架形式及桩基础。
本设计包括建筑设计和结构设计两部分。在建筑设计部分主要进行了总体方案设计、平立剖面设计及屋面、楼梯、墙体构造设计。结构设计部分选择了一榀典型框架计算恒载及活载作用下的内力和内力组合,通过最不利内力组合计算结构配筋、绘制各主要承重构件结构施工图。
关键词:建筑设计,结构设计,框架结构,桩基,荷载计算

Abstract
   The purpose of the design is a five-story Nanjing Forestry University students’dormitory portal frame construction design. In the design,to do the design in the longitudinal frames of axis 4 for computing element.The architecture has five stories . Its whole floorage is 4200m2, its top is 17.8m high. The earthquake intensity is 7. Style of the building is totally frame structure of reinforced concrete. The foundation of the building is the pile foundation.
   The design includes architectural design and structural design of two parts.In some of the major architectural design for the overall program design, flat vertical profile design and roof, stairs, wall structural design;Some chose a design framework for calculating typical specimens of dead load and live load combination of internal forces and internal forces, through the most unfavorable combination of computational structural reinforcement force to draw the main load-bearing components construction drawing.
Keywords: Architectural design, Structural design, Construction management design, Pile foundation ,Load calculation.

1.1.2 项目概况:
1.建筑规模:建筑场地长43.2m,宽19.3m,建筑面积约4212m2,建筑层数5层,层高均为3.3m,建筑高度16.5m,室内外高差0.9m,设计使用年限50年。
2.结构概况:
机构形式:框架结构
基础形式:采用柱下桩基础,
地震分组:第二组
地基抗震等级:三级
框架抗震等级:三级,建筑抗震设防类别丙类
抗震设防烈度:7度(基本地震加速度为0.15g)
混凝土标号:地下室底板、外墙:C30、抗渗等级S6
地下室内墙、柱采用C30;梁板采用C30;垫层为C15
结构钢筋梁柱等钢筋采用普通一级、二、三级钢筋
