五层3000平米南京市某中学行政办公楼设计设计(含建筑图结构图)

来源:56doc.com  资料编号:5D28169 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D28169
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

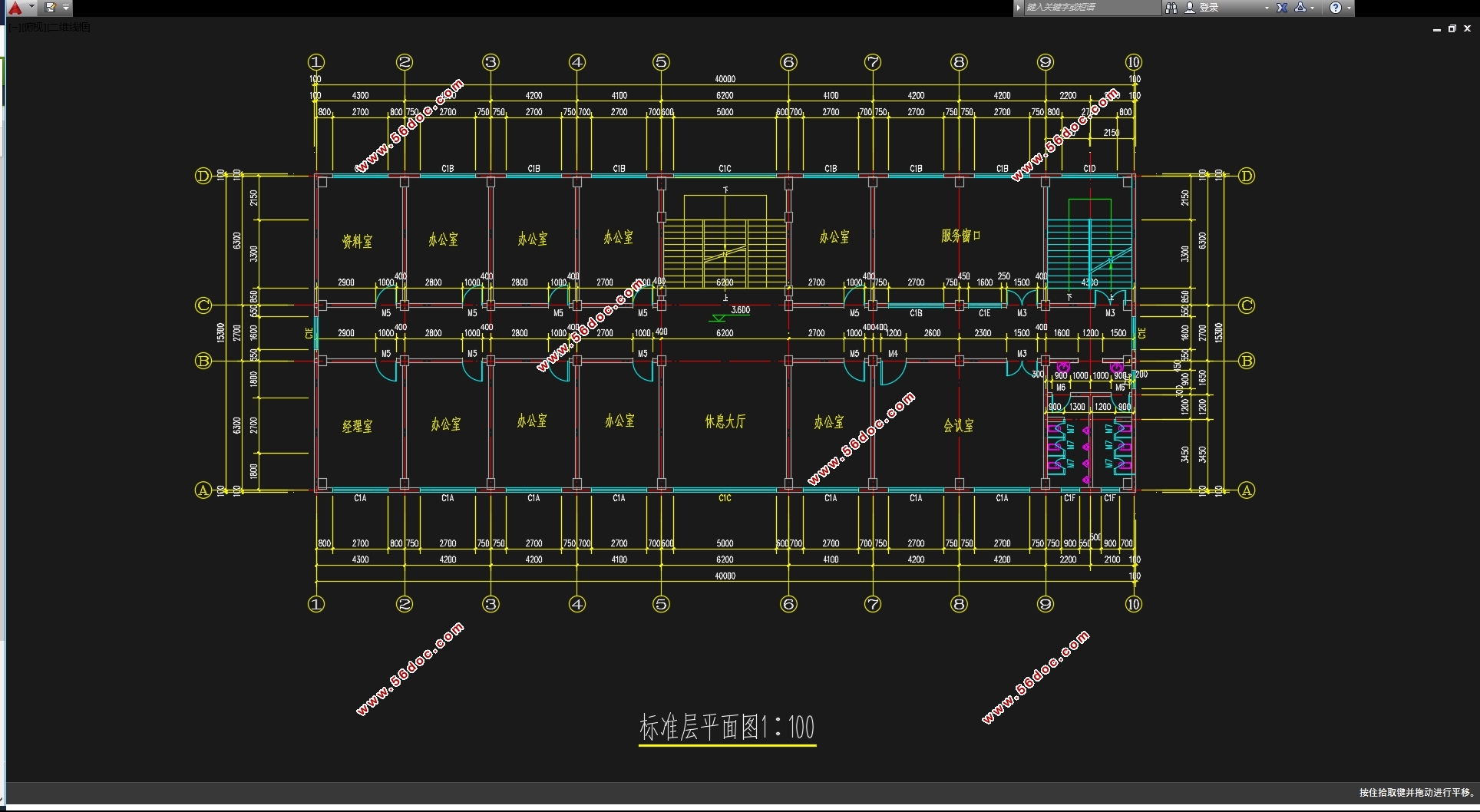

五层3000平米南京市某中学行政办公楼设计设计(含建筑图结构图)(开题报告,设计计算书20000字,CAD建筑图12张,CAD结构图9张)
1、建筑概况
1.1 设计题目  办公楼设计
1.2 建筑面积  3000㎡
1.3 建筑总高度 19.25m(室外地坪算起)
1.4 建筑层数   五层
1.5 结构类型   框架结构
1.6 工程概况
该工程为五层框架结构体系,建筑面积约3000m2,建筑物平面为长方形。走廊宽度2.4m,标准层高3.6m,室内外高差0.45m,其它轴网尺寸等详见平面简图。抗震等级三级,设计使用年限50年。
2、 设计资料
1建筑要求:总面积3000 左右,主体建筑5层,层高3.6米。
2结构要求:钢筋混凝土框架结构,墙体采用预压蒸气混凝土砌块,现浇钢筋混凝土楼板。
3气象资料:基本雪压0.35KN/ 。全年为西北风,基本风压为0.4KN/ 。年最高温度39.8℃,最低温度 -8℃。相对湿度为75%。
4地质资料:建筑场地土层自下而上依次为杂填土层,粉质粘土层,粗砂层,砾砂层。采用天然地基,持力层为粉质粘土,地基承载力特征值 ,深度距地表2.5m,无地下水。场地地震裂度为VI度,抗震等级三级。
5技术要求:满足工程施工图深度要求。


五层3000平米南京市某中学行政办公楼设计设计(含建筑图结构图)
五层3000平米南京市某中学行政办公楼设计设计(含建筑图结构图)
五层3000平米南京市某中学行政办公楼设计设计(含建筑图结构图)
五层3000平米南京市某中学行政办公楼设计设计(含建筑图结构图)
五层3000平米南京市某中学行政办公楼设计设计(含建筑图结构图)


目 录
第一章 建筑设计说明
1、建筑概况………………………………………………………………………4
2、设计资料………………………………………………………………………4
3、建筑要求………………………………………………………………………4
4、建筑细部设计…………………………………………………………………4
第二章 结构设计说明
1、结构方案选取…………………………………………………………………5
2、楼梯方案的选择………………………………………………………………6
3、建筑材料的选择………………………………………………………………6
4、基础形式选取…………………………………………………………………6
5、结构布置计算…………………………………………………………………6
第三章 结构计算书
1、框架结构计算方法,框架截面尺寸的确定…………………………………8
1.1框架计算方法的确定…………………………………………………………8
1.2框架截面尺寸的确定…………………………………………………………8
2、荷载计算  ……………………………………………………………………9
2.1屋面恒荷载……………………………………………………………………9
2.2楼面恒荷载……………………………………………………………………11
2.3构件自重………………………………………………………………………11
2.4柱轴压比估算…………………………………………………………………13
3、框架柱抗侧移计算  …………………………………………………………13
3.1框架梁柱线刚度计算…………………………………………………………13
3.2框架柱抗侧移刚度计算………………………………………………………14
3.3集中风荷载标准值的计算……………………………………………………15
3.4各层柱反弯点位置及柱端剪力梁柱端弯矩的计算…………………………16
3.5风荷载作用下的内力图………………………………………………………18
4、竖向荷载作用下框架结构的内力分析  ……………………………………21
4.1恒活载作用下的内力分析……………………………………………………21
4.2恒活荷载的等效分布图………………………………………………………24
4.3恒活荷载作用下的弯矩计算…………………………………………………26
4.4恒活荷载作用下的梁柱端剪力计算…………………………………………29
4.5恒活荷载作用下的柱轴力计算………………………………………………29
4.6恒活荷载作用下的内力图……………………………………………………31
4.7梁柱内力组合表………………………………………………………………36
5、框架梁柱截面设计与配筋计算  ……………………………………………41
5.1框架梁截面设计………………………………………………………………41
5.2框架柱截面设计………………………………………………………………47
6、基础设计  ……………………………………………………………………57
6.1场地地质情况…………………………………………………………………57
6.2单桩承载力特征值计算………………………………………………………57
6.3 桩及承台尺寸确定……………………………………………………………57
6.4桩身及承台结构设计…………………………………………………………57
7、楼梯设计  ……………………………………………………………………65
7.1设计资料………………………………………………………………………65
7.2.梯段板计算……………………………………………………………………66
7.3休息平台板计算………………………………………………………………67
7.4休息平台梁计算………………………………………………………………67
8、板的设计  ……………………………………………………………………70
8.1设计资料………………………………………………………………………70
8.2弯矩计算………………………………………………………………………70
       8.3配筋计算………………………………………………………………………73
总结…………………………………………………………………………………………75
参考文献……………………………………………………………………………………76
致谢…………………………………………………………………………………………78
