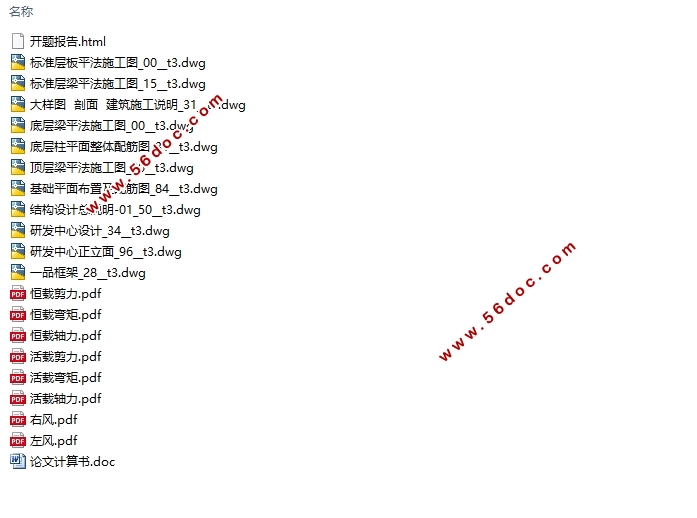

六层3000平米中石油镇江分公司研发中心设计(含建筑图结构图)(开题报告,论文计算书22000字,天正CAD图11张)
摘要
本工程位于江苏省镇江市，是一座6层的研发办公大楼。该楼主要用于办公。该楼总长32m（轴线）、宽15m，主体高20.8m。该楼层高均为3.3m。
鉴于结构安全、经济合理等多方面的因素，本楼采用框架结构。每层外墙厚度为240mm，并且内墙的厚度为200mm。每层各楼层板厚均为120mm。框架柱截面尺寸： 框架柱为500mm×500mm，纵向梁为250mm×400mm，横向框架梁为250mm×600mm。混凝土等级均为C30。
本工程地震设防烈度为7度，设计基本地震加速度为0.15g。工程场地土类别为Ⅱ类，采用柱下独立基础。为了提高整体抗震性能，本工程所有的梁板柱均为现浇。
关键词： 抗震 框架结构 刚度 截面设计
Abstract：Located in Zhenjiang, Jiangsu province, this project is a building having a main body of six floors. The main purpose of constructing this building is for office. The building has a total length of 32 meters (axis), and a width of 15 meters. Each standard floor is 3.3 meters high.
In view of the multiple factors such as the structure safety and the reasonable economy,this building is a frame construction. The exterior wall of each floor is 240 millimeters,and the internal wall is 200 millimeters. The board’s thickness of each floor is 120 millimeters. The size of frame poles’ section: every pole is 500mm×500mm. The size of frame girder’s section: horizontal girder is 250mm×600mm, horizontal girder is 250mm×400mm. The concrete level of all floors’ poles, shearing force walls, and girders is C30.
The earthquake fortification intensity is 7 degree, and the earthquake acceleration is 0.15g. The category of site is 2, using the single footing and the combined footing. In order to enhance seismic performance, the cast-in-place beam-slab-column are used in the project.
Key words: shake-proofing design, frame construction, stiffness, section desig

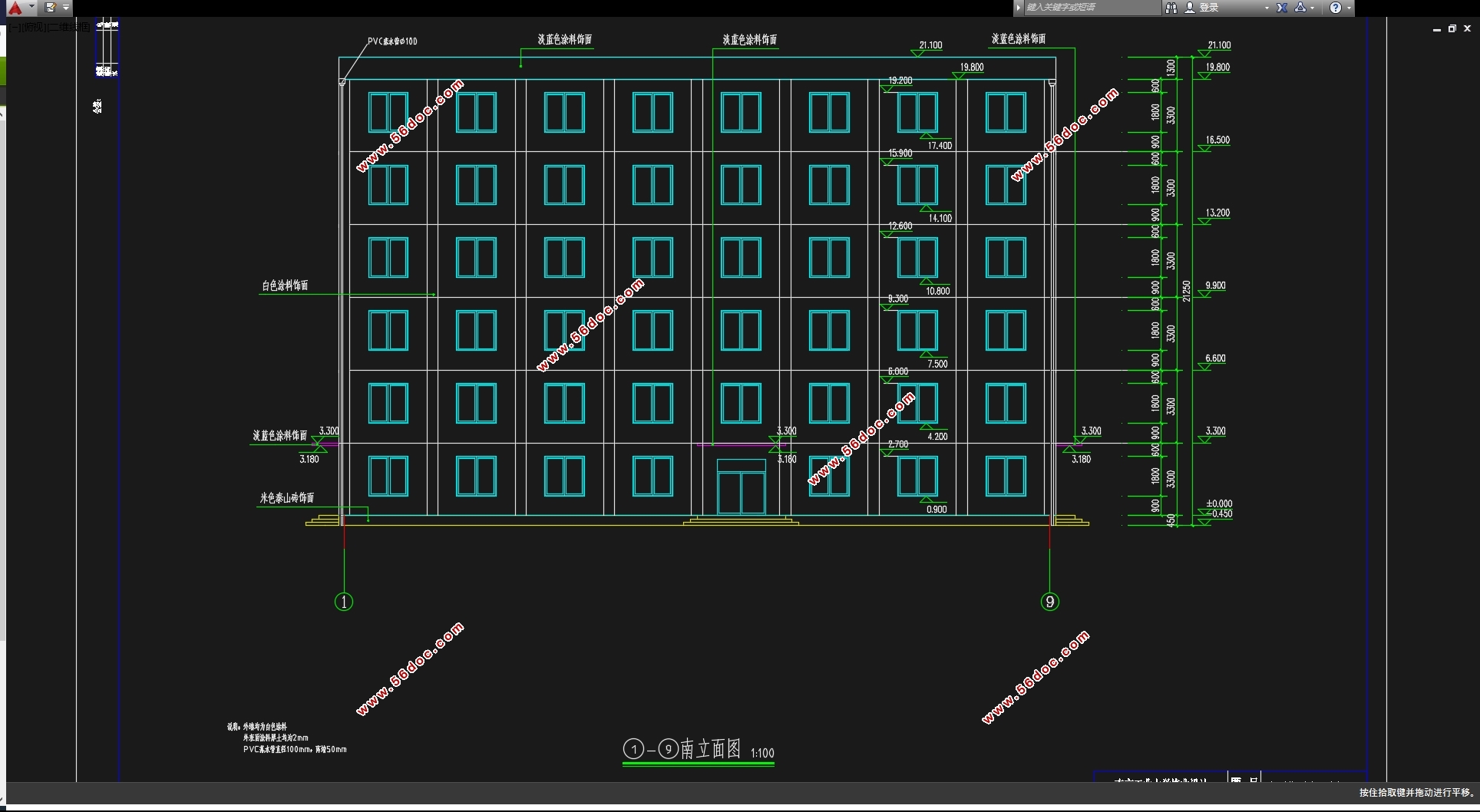

根据要求，本工结构程定为三跨六层钢筋混凝土框架，建筑面积约3000多平方米，详见建筑图纸。条件具体如下：
1、气象资料
基本风压：0.40kN/ m2 ，地面粗糙度为B类
基本雪压：0.35kN/ m2
2、水文地质资料
场地条件：场地平整，场地土层等效剪切波速为 ， 。场地为工程场地Ⅱ类。
场地工程地质资料：建筑场地天然地面绝对标高15 m。天然地面下厚0.80m左右为人工杂填土，地基承载力标准值fak=65KPa，Es=1.8MPa，；其下为1.5m粉质粘土，fak=220KPa，Es=5.8MPa，qsa=50KPa；然后为粉砂，厚7～10m，fak=256KPa，Es=11.5MPa，qsa=87KPa。地下水位位于地表下0.75m，无侵蚀性。
3、抗震设防烈度：7 度(基本地震加速度为 0.15 g)
4、荷载资料
（1）研发中心楼面活载，查《建筑结构荷载规范》（GB50009—2012），确定面活载标准值为2.0KN/㎡，研发中心走廊、楼梯楼面活载标准值为2.5KN/ m2。
（2）不上人屋面：活载标准值为 。
（3）屋面构造：
20mm厚1:2.5或M15水泥砂浆保护层，表明抹平压光并设分格缝、35mm厚架空隔热板、1.2厚合成高分子防水卷材二道、2%膨胀珍珠岩找坡层坡度最薄处不得小于30mm、75厚挤塑板保温层、120厚现浇钢筋混凝土板、20mm厚1：3水泥砂浆找平层。
（4）楼面构造
10厚1:2水泥砂浆面层压实抹光、15厚1:3水泥砂浆找平层、120厚现浇钢筋混凝土楼面板、12厚纸筋石灰粉平顶；
（5）围护墙：
围护墙：围护墙采用 200 厚混凝土空心小砌块（容重 2.36KN/ m2），M5 混合砂浆砌筑，双面粉刷（容重 3.6KN/m2）。
（6）门窗：
底层门厅选用玻璃门，楼梯门选用防火门，其他选用木门。窗子均采用铝合金窗。
目 录
第一章 结构选型与布置 1
第二章 计算简图 3
2．1 确定计算简图 3
2．1．1 计算单元 3
2．2 梁、柱截面尺寸 4
2．3 材料强度等级 5
2. 4 荷载计算 5
2.4.1屋面横梁竖向线荷载标准值 5
2.4.3屋面框架节点集中荷载标准值 7
2.4.4楼面框架节点集中荷载标准值 8
2. 5风荷载 9
2. 6地震作用 10
2.6.1建筑物总重力荷载代表值Gi的计算 10
2.6.2地震作用计算 11
2.6.3框架自振周期计算： 12
2.6.4地震作用计算 12

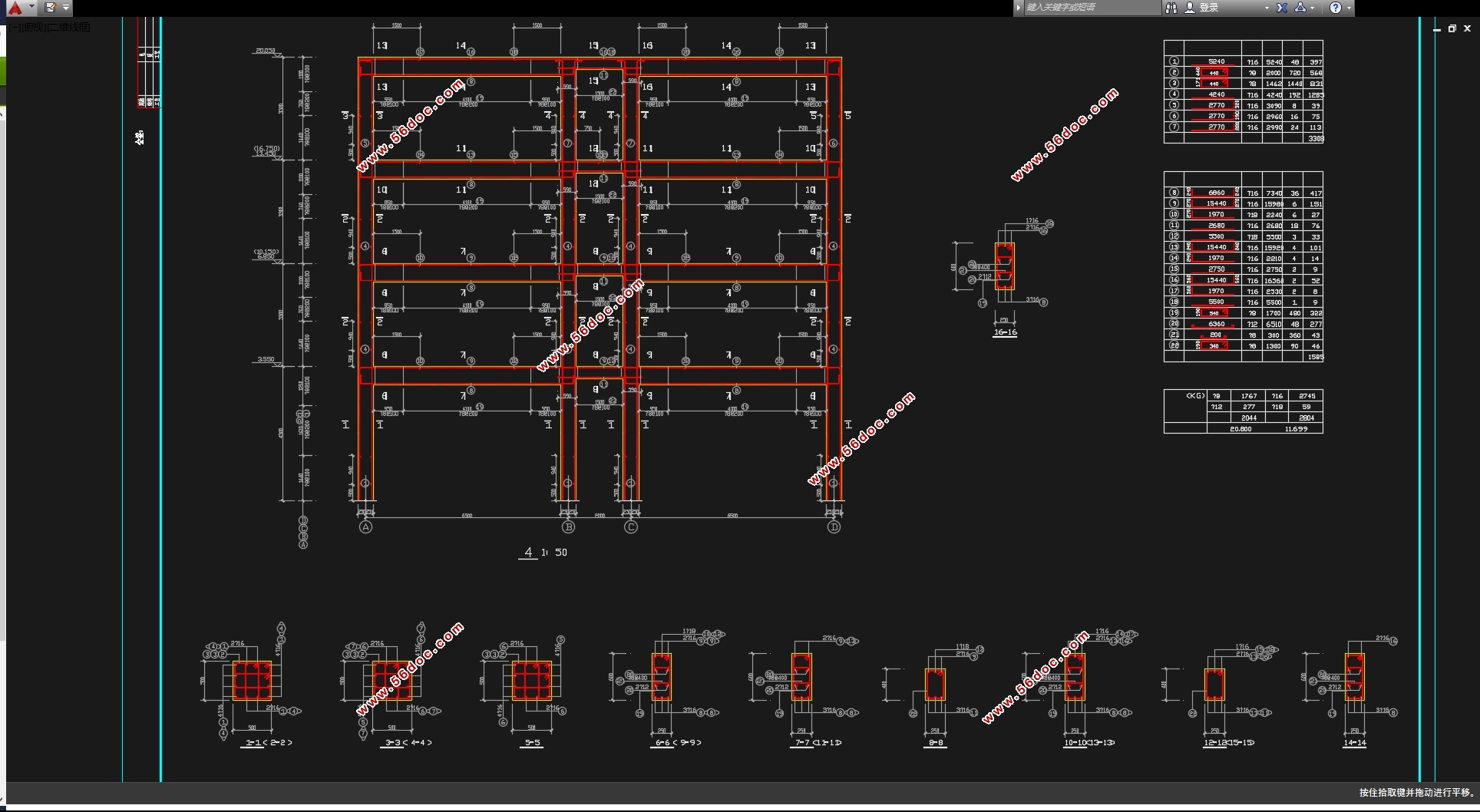

第三章 框架内力计算 14
3．1 恒载作用下的框架内力 14
3．1．1 弯矩分配系数 14
3．1．2 杆件固端弯矩 16
3．1．3 节点不平横弯矩 17
3．1．4 内力计算 18
3．2 活载作用下的框架内力 22
3．2．1 梁端固端弯矩 22
3．2．2 梁端固端弯矩 22
3．2．3 本工程考虑的四种最不利组合 22
3．2．4 节点不平横弯矩 23
3．2．5 内力计算 23
3．3 风荷载作用下的内力计算 37
3．4 地震作用下横向框架的内力计算 40
3．4．1 0.5（雪+活）重力荷载作用下横向框架的内力计算 40
3．4．2 地震作用下横向框架的内力计算 45
第四章 框架内力组合 48
第五章 框架梁、柱截面设计 58
第六章 楼梯结构设计计算 67
6．1 梯段板计算 67
6．1．2 荷载计算 67
6．1．2 内力计算 68
6．1．3 配筋计算 68
6．2 休息平台板计算 68
6．2．1 荷载计算 68
6．2．3 配筋计算 69
6．3 梯段梁TL1计算 69
6．3．1 荷载计算 69
6．3．2 内力计算 69
6．3．3 配筋计算 69
第七章 现浇楼面板设计 71
7．1 跨中最大弯矩 71
7．2 求支座中点最大弯矩 72
7．3 A区格 73
7．4 E区格 74
第八章 基础设计 76
8．1 荷载计算 76
8．2 确定基础底面积 77
8．2．1 A柱 77
8．2．2 B柱 78
8．2．3 抗震验算 79
8．3 地基变形验算 80

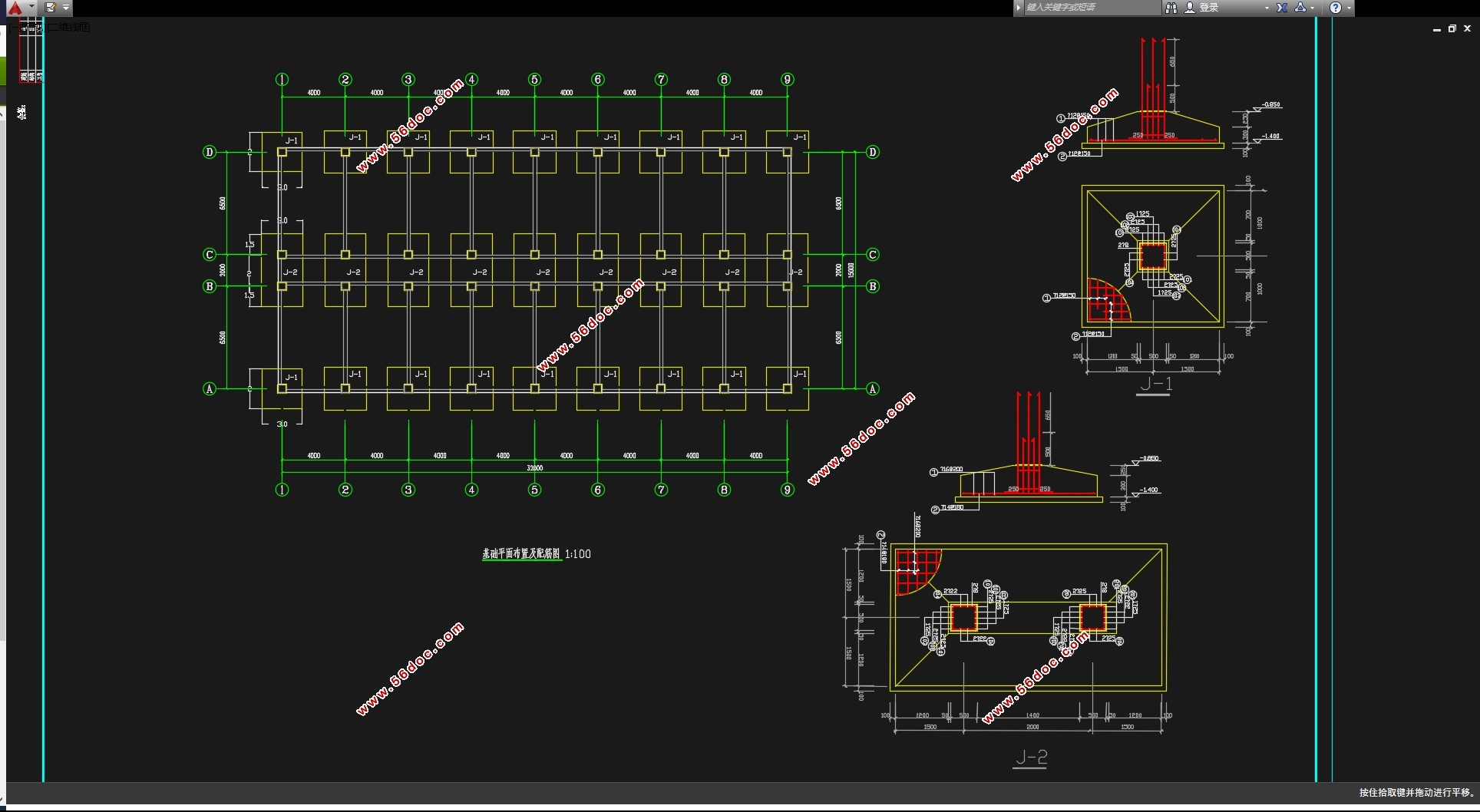

8．4 基础结构设计（混凝土选用C30） 80
8．4．1 荷载设计值 80
8．4．2 A柱 80
8．4．3 （B－C）柱基 81
第九章 PKPM电算结果 84
结 语 89
参考文献 90
致 谢 91
|
