四层3400平米南京市某中学分校信息中心楼设计(含建筑图结构图)

来源:56doc.com  资料编号:5D28185 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D28185
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

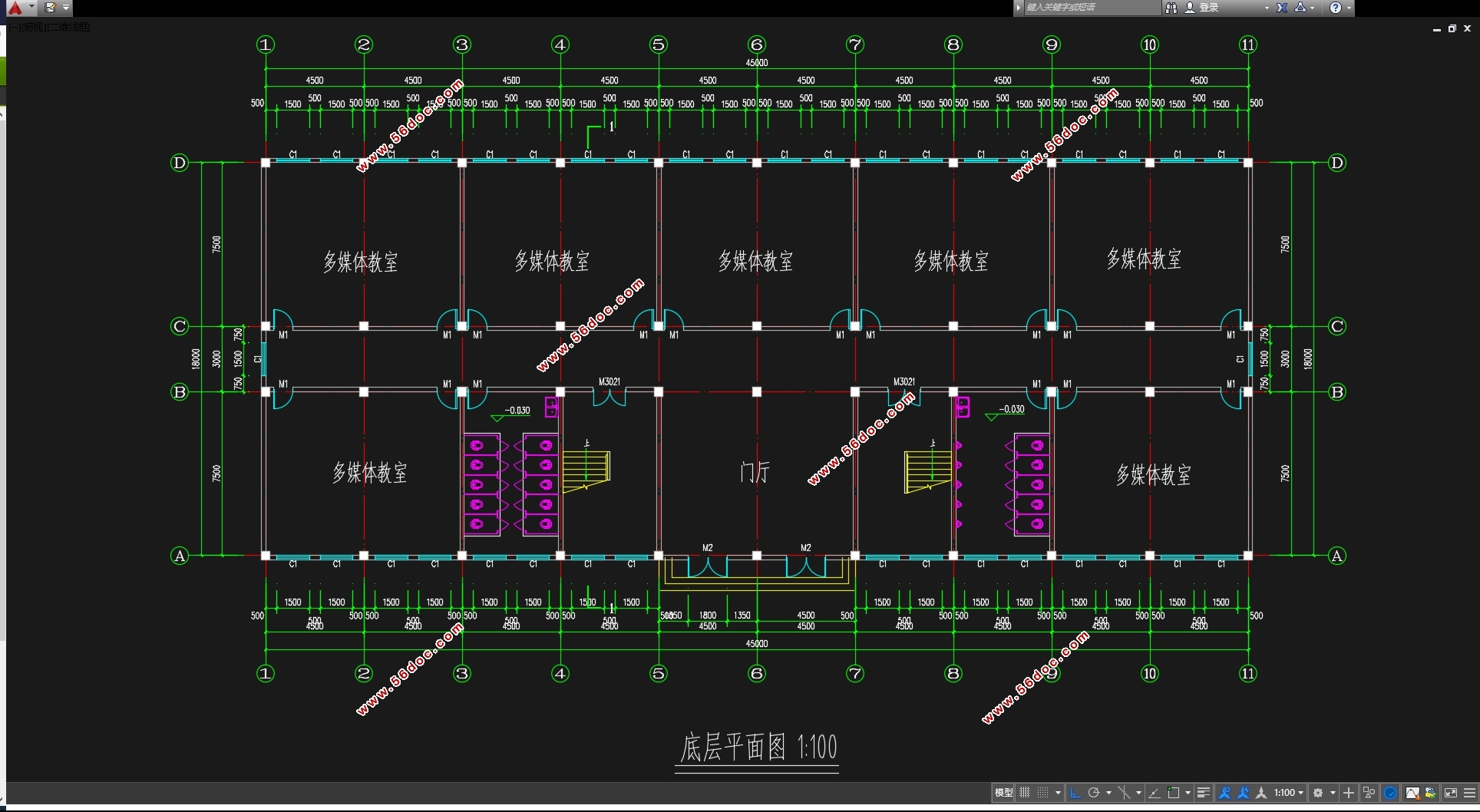

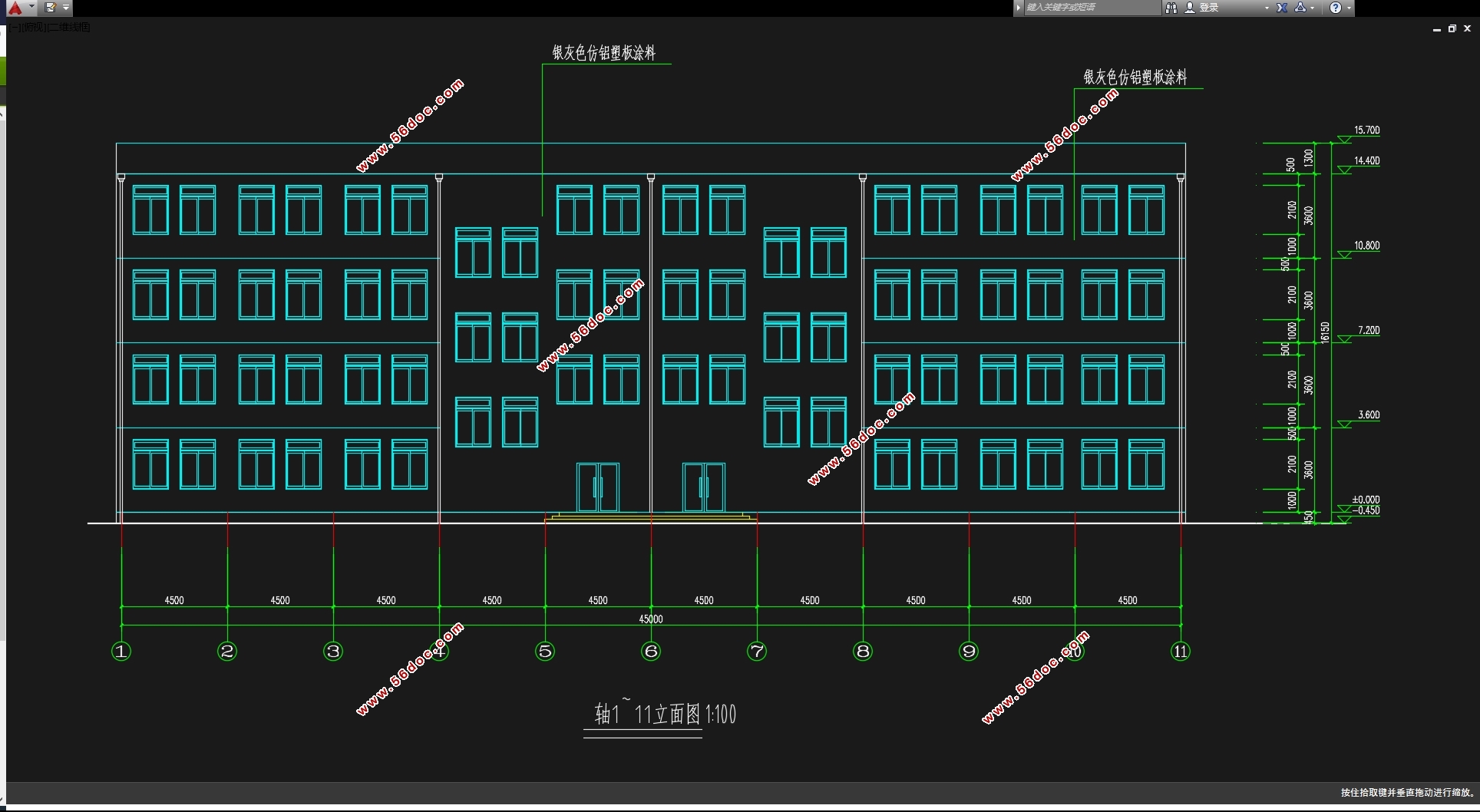

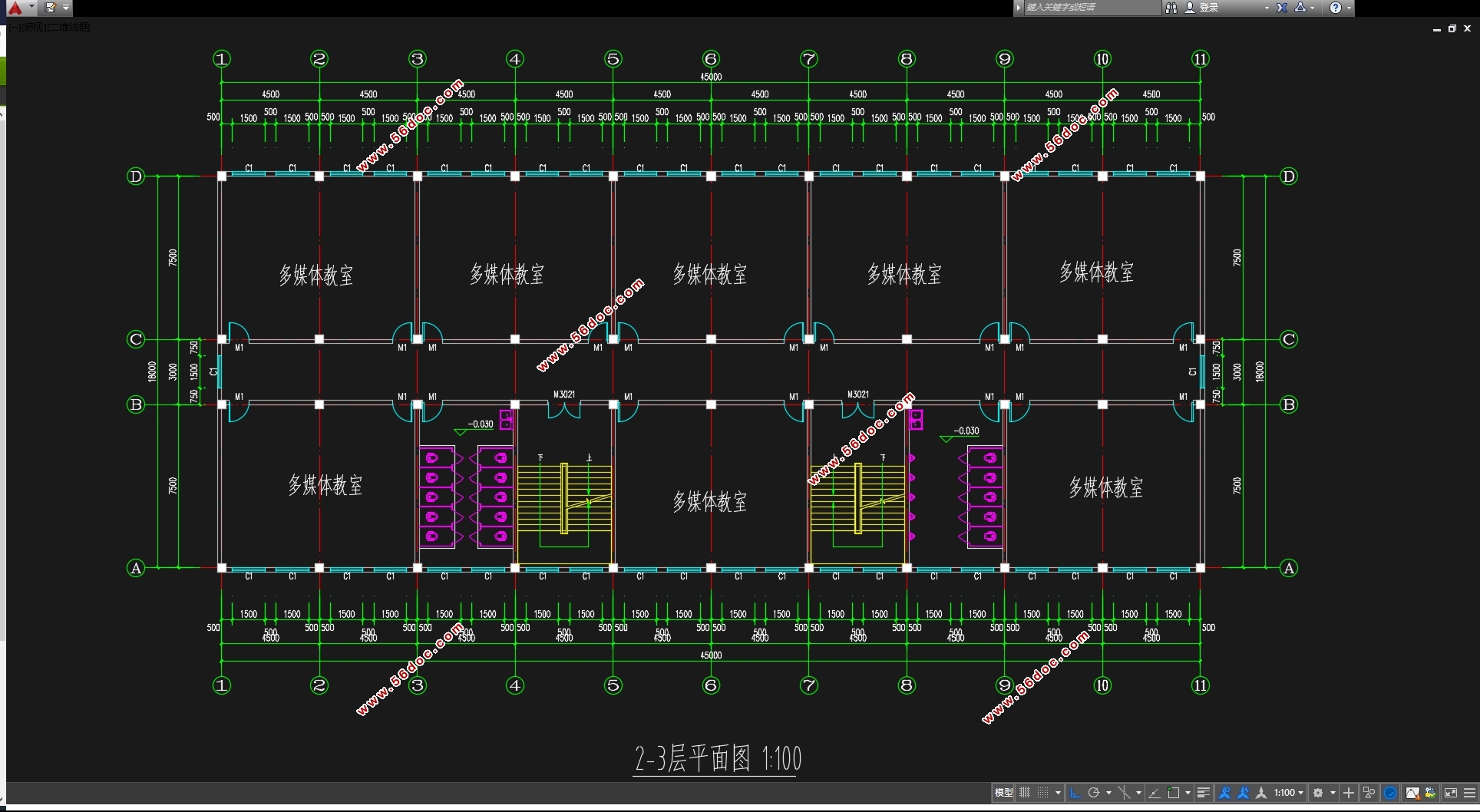

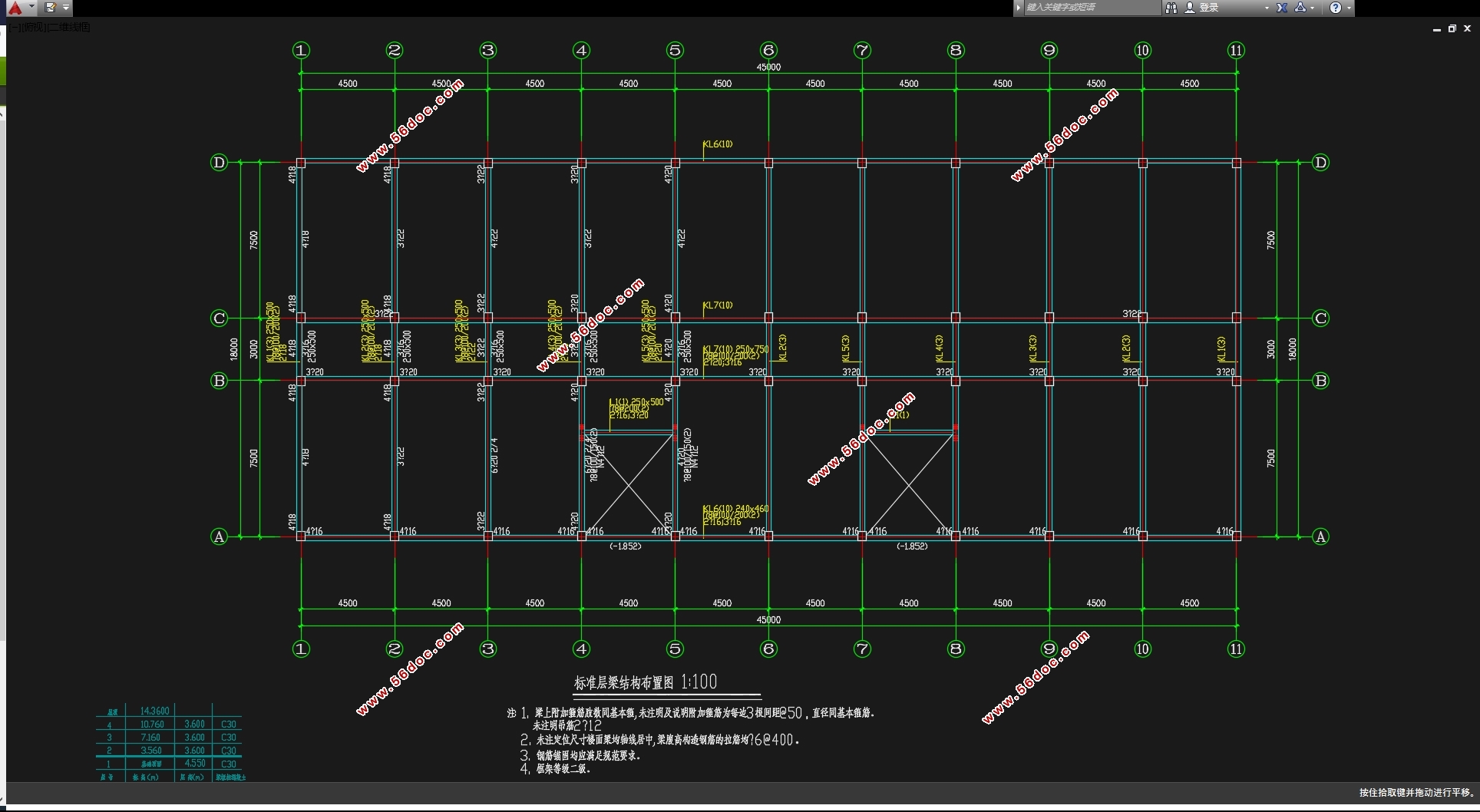

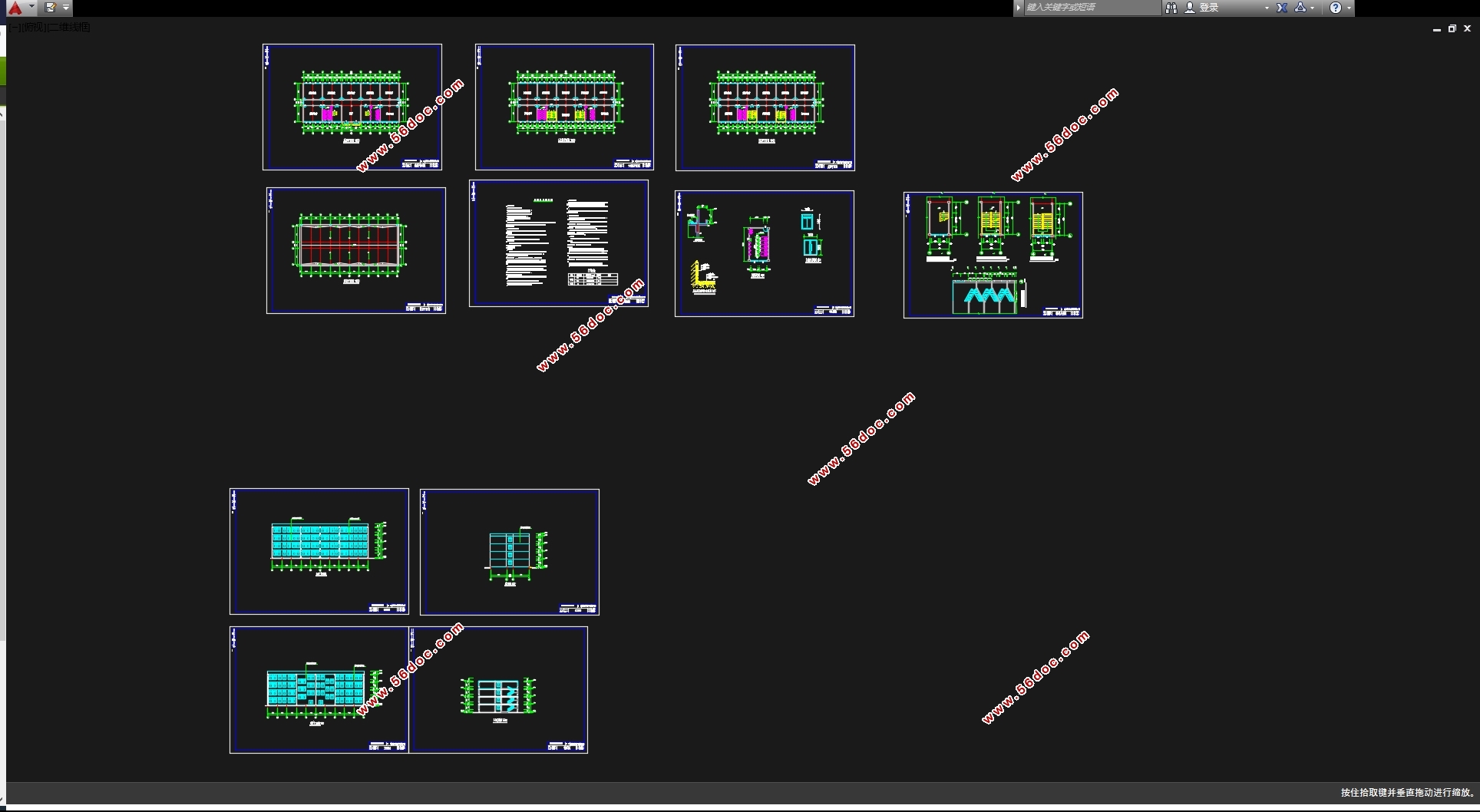

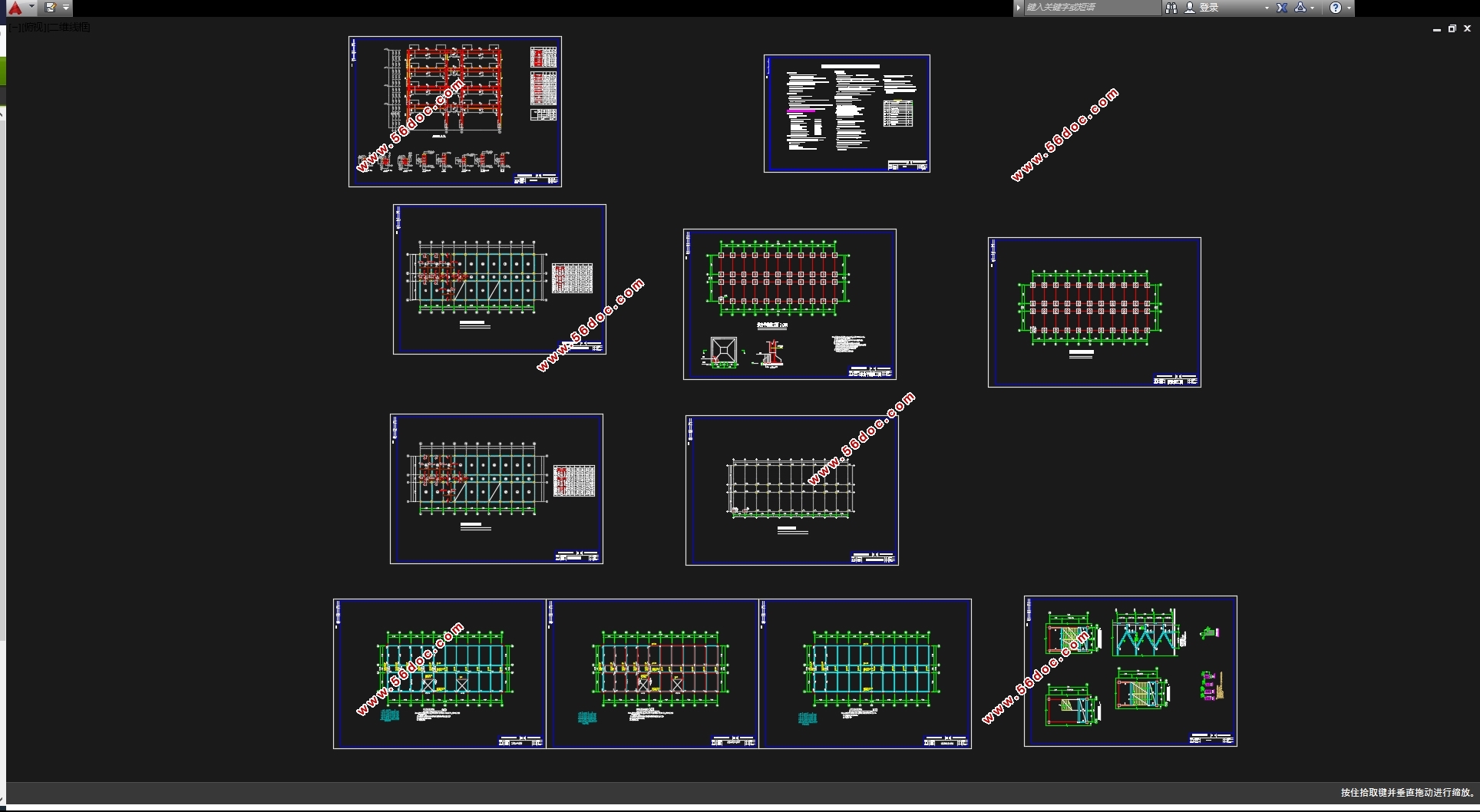

四层3400平米南京市某中学分校信息中心楼设计(含建筑图结构图)(论文计算书10000字,CAD建筑图10张,CAD结构图10张)
.1.1   工程概况
      本课题名称为“南京市某中学河西分校信息中心楼设计”, 建筑功能要求满足普通中学的计算机教学等需要,工程地点位于南京市建邺区苍山路与兴隆大街交叉口的东北角,建筑面积约3400m2。该楼拟建主体4层,建筑平面尺寸45*18m,柱网尺寸、层高3.6m。
1.1.2   设计资料
1.气象资料
(1)基本风压值:W0=0.40KN/m2(2)基本雪压值:S0=0.65KN/m2
2.水文地质条件
拟建场地属于长江漫滩地貌单元。场地位于南京河西奥体大街南侧、融侨中央公园北侧,地形经人工改造后较平坦,水塘己被填积。勘探期间实测孔位地面标高最大值7.29m,最小值6.22m,地表相对高差1.07m。本区抗震设防烈度 7度,设计基本地震加速度值为0.10g,属抗震设计地震分组第一组,场地环境类别为Ⅱ类。


四层3400平米南京市某中学分校信息中心楼设计(含建筑图结构图)
四层3400平米南京市某中学分校信息中心楼设计(含建筑图结构图)
四层3400平米南京市某中学分校信息中心楼设计(含建筑图结构图)
四层3400平米南京市某中学分校信息中心楼设计(含建筑图结构图)
四层3400平米南京市某中学分校信息中心楼设计(含建筑图结构图)
四层3400平米南京市某中学分校信息中心楼设计(含建筑图结构图)
四层3400平米南京市某中学分校信息中心楼设计(含建筑图结构图)
