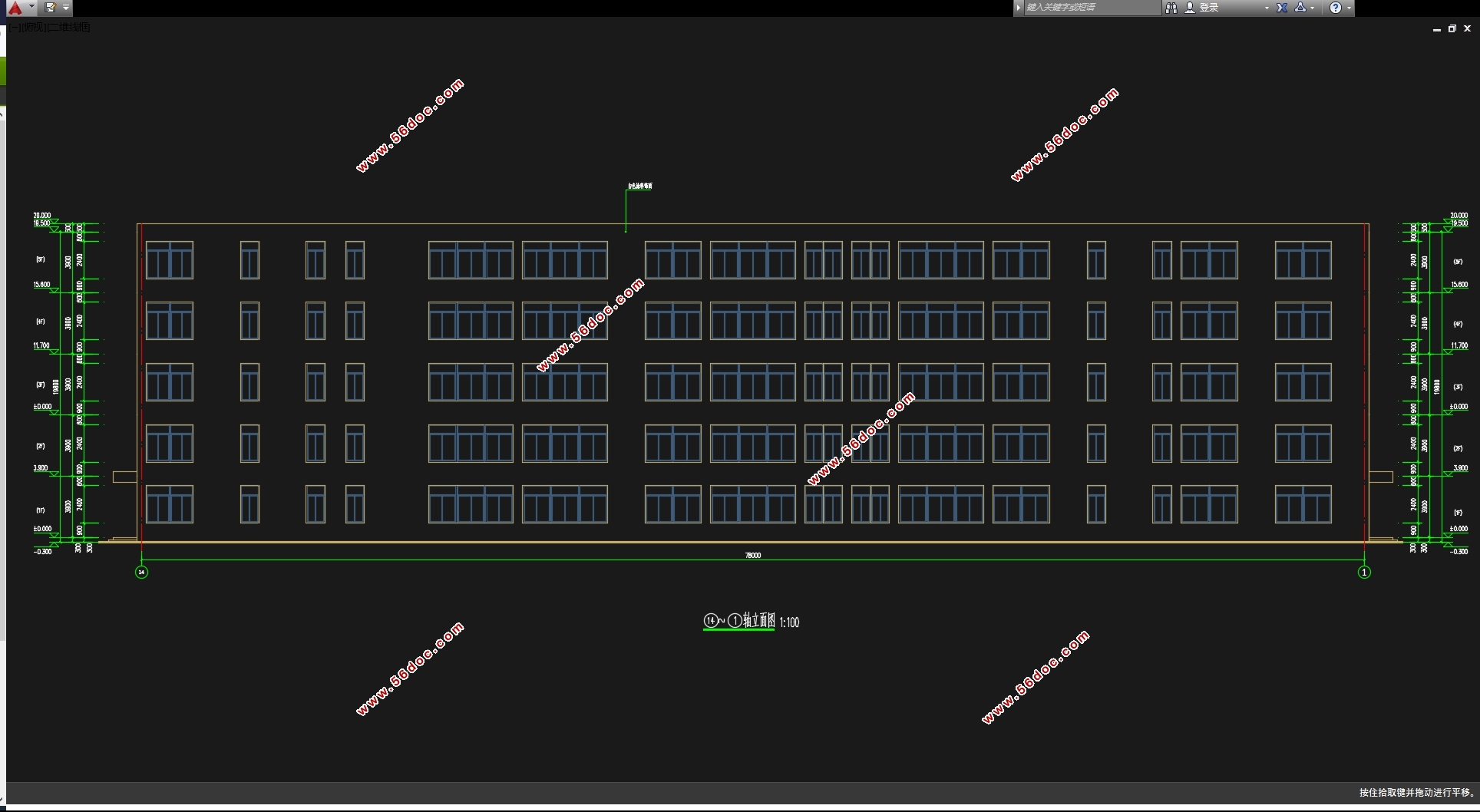

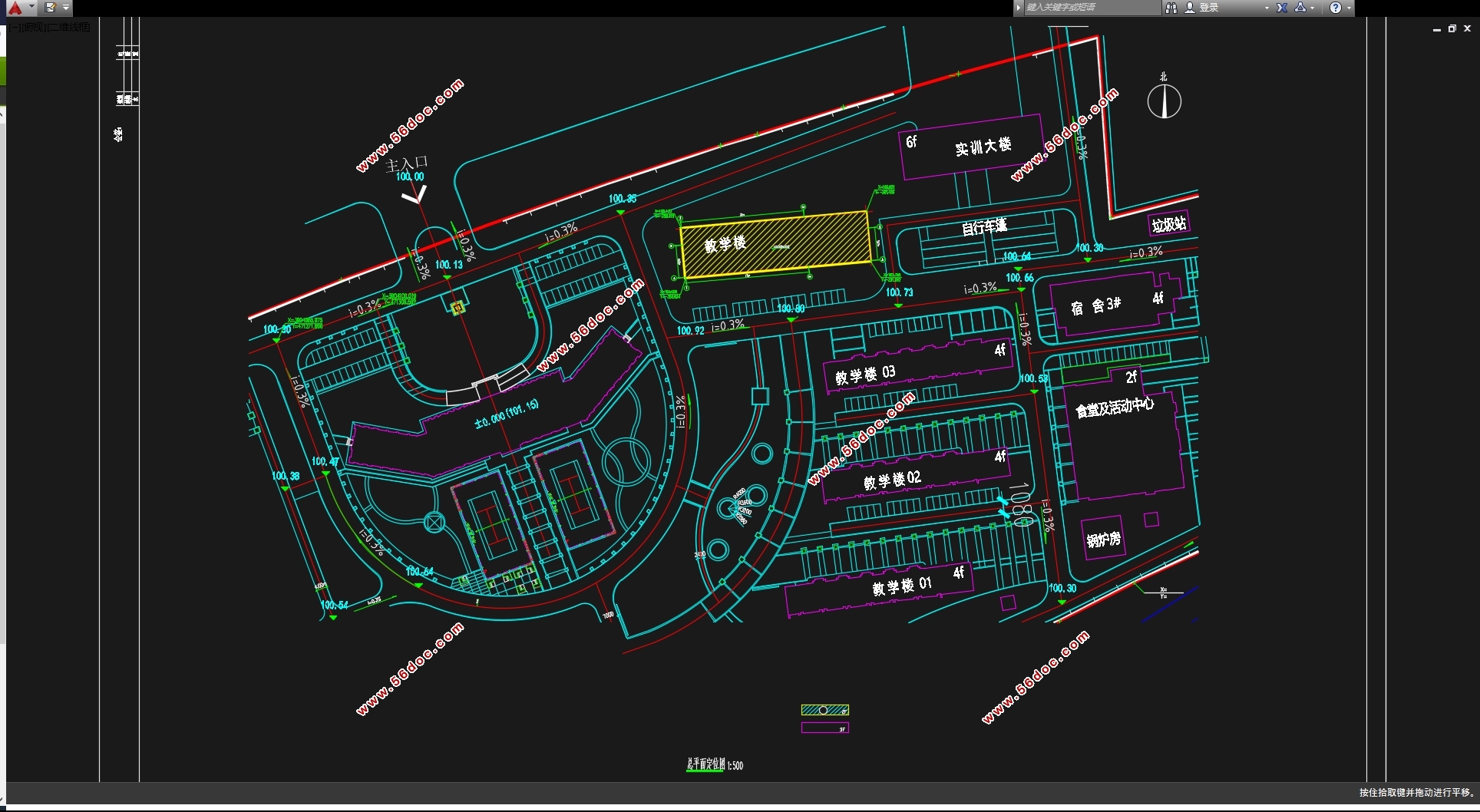

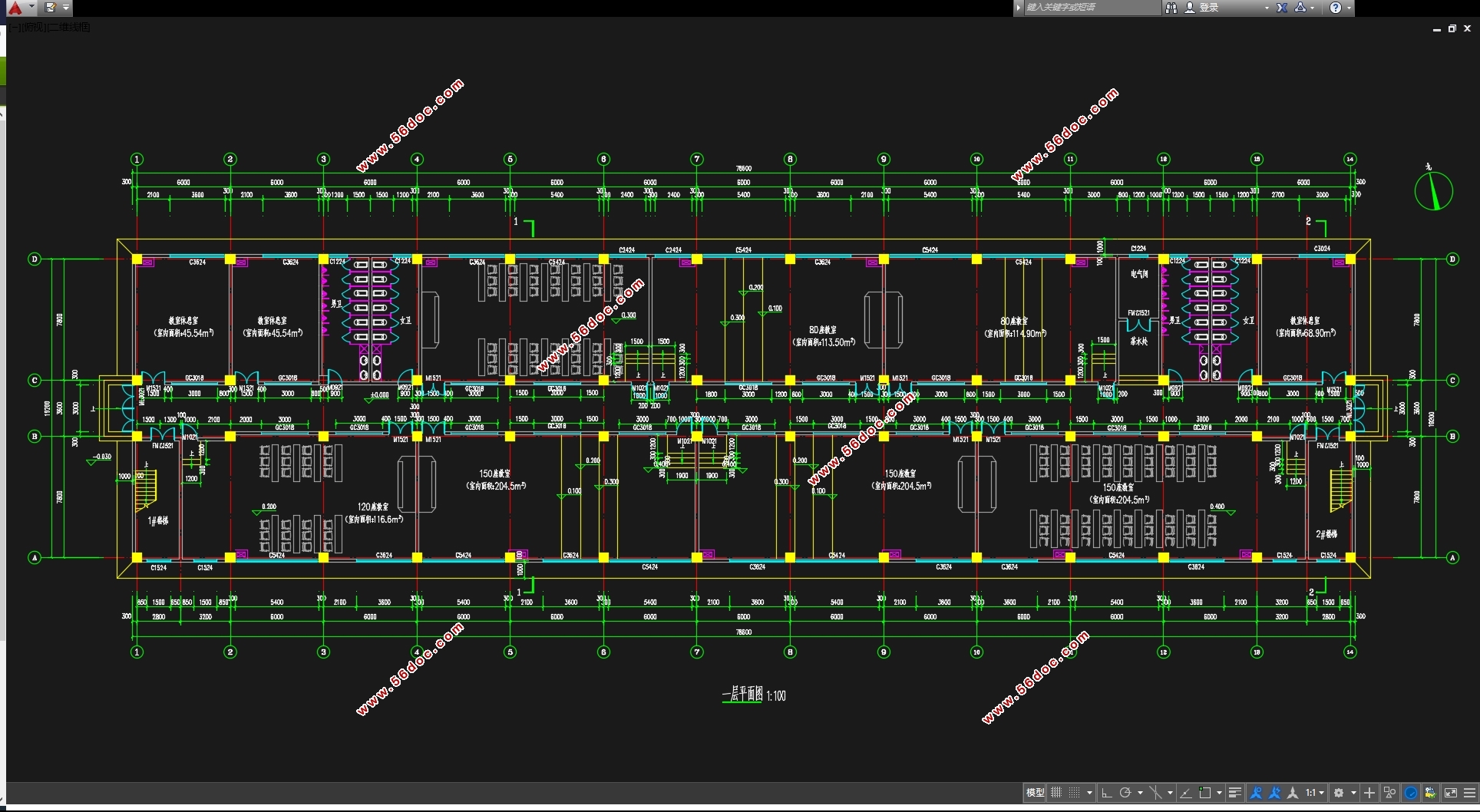

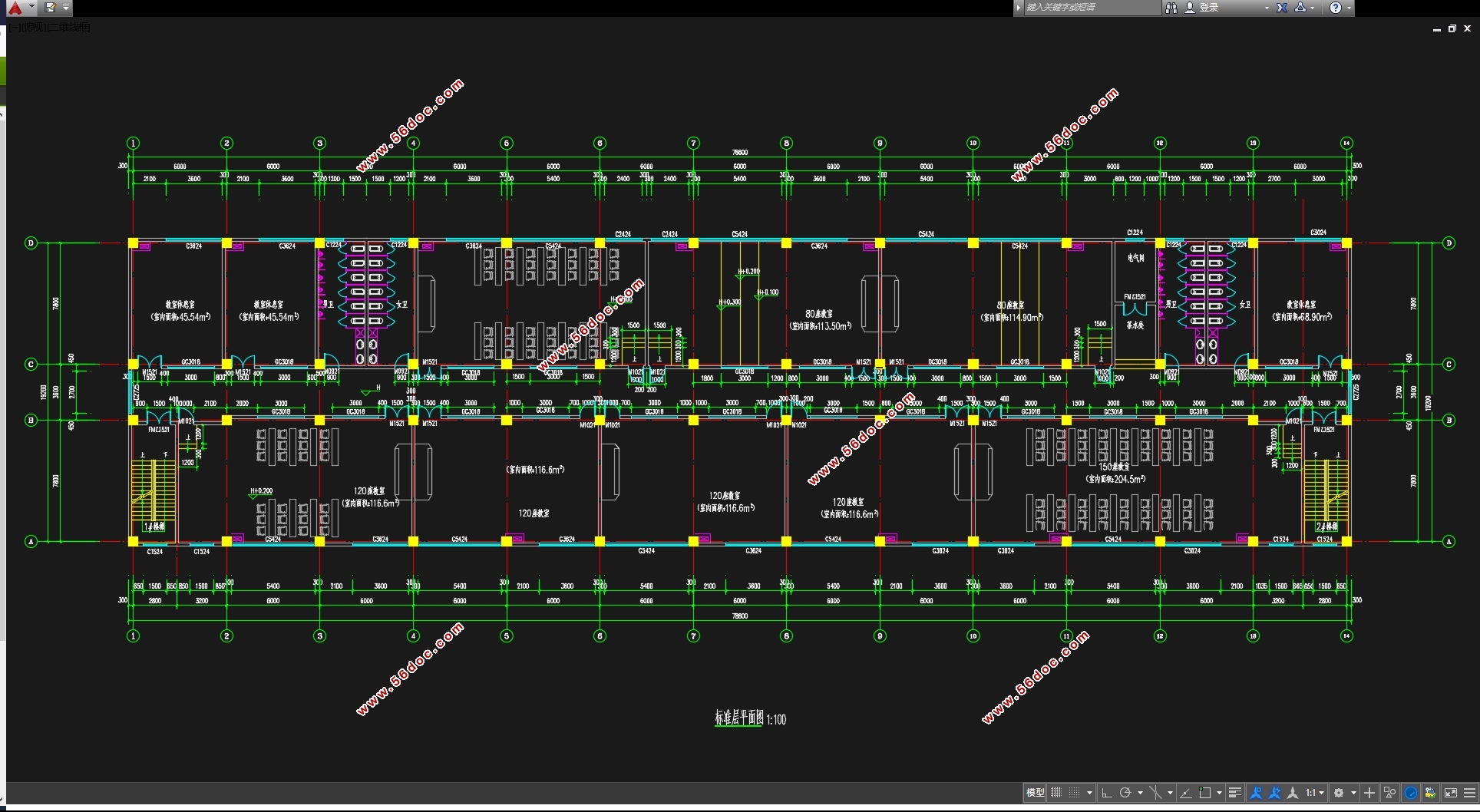

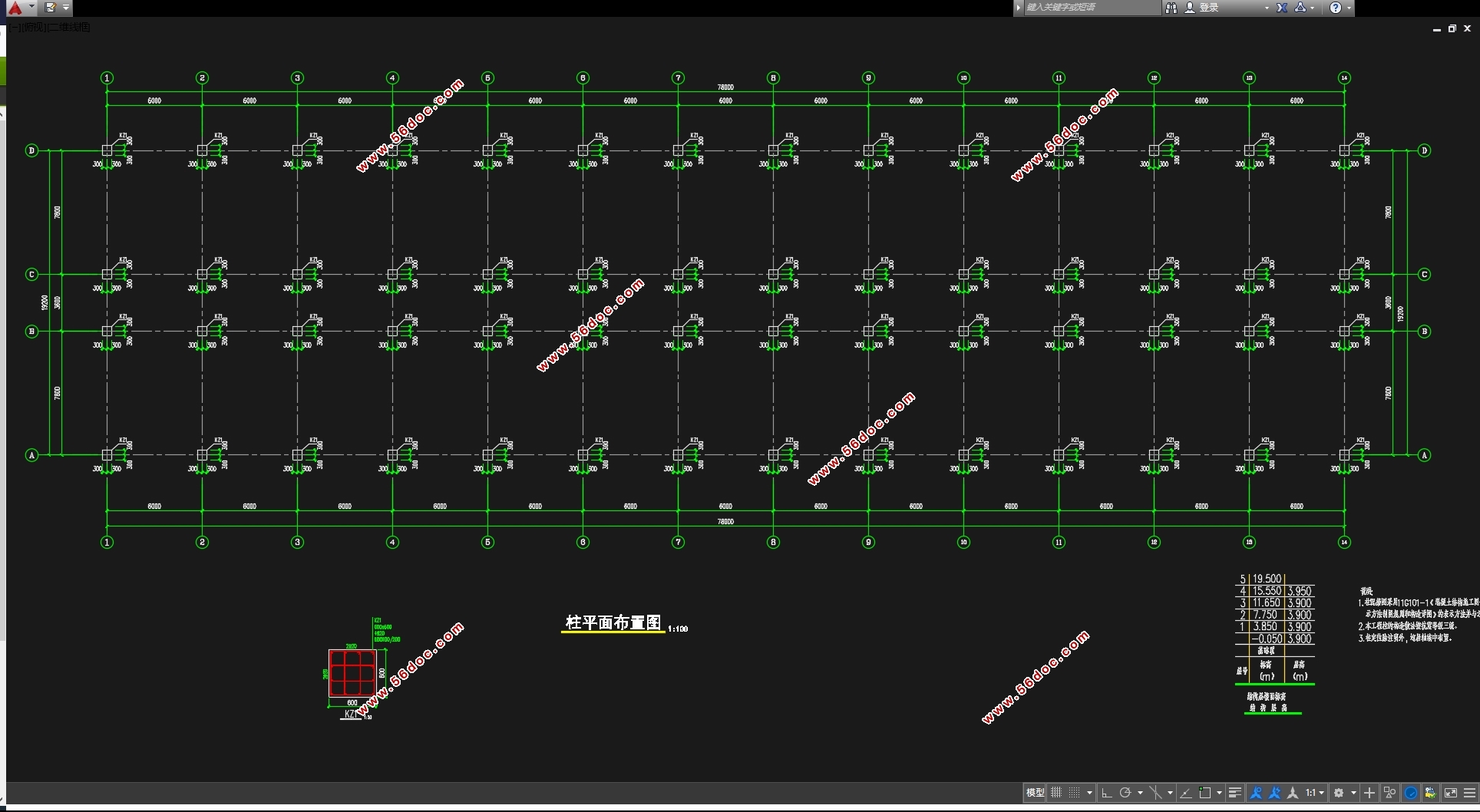

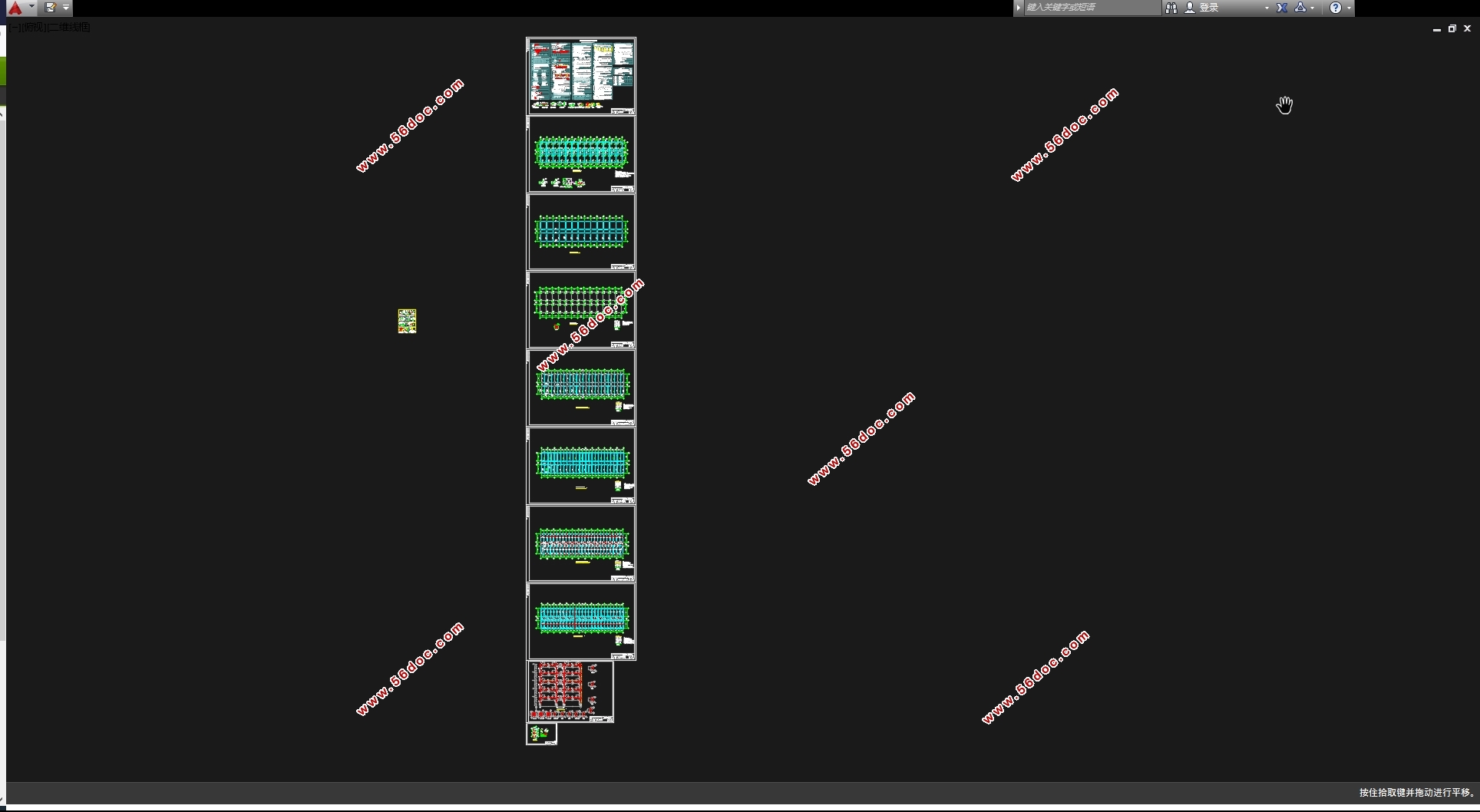

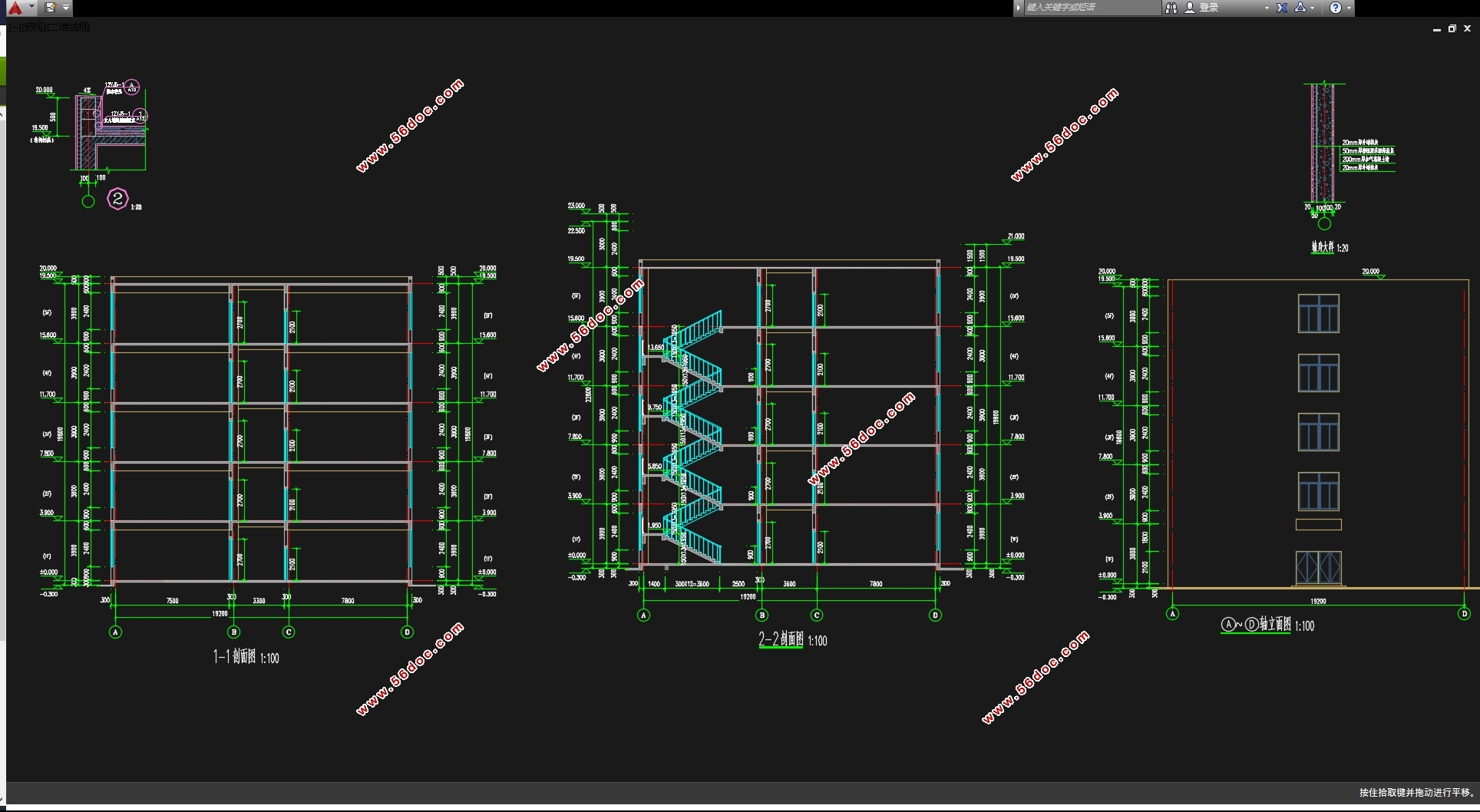

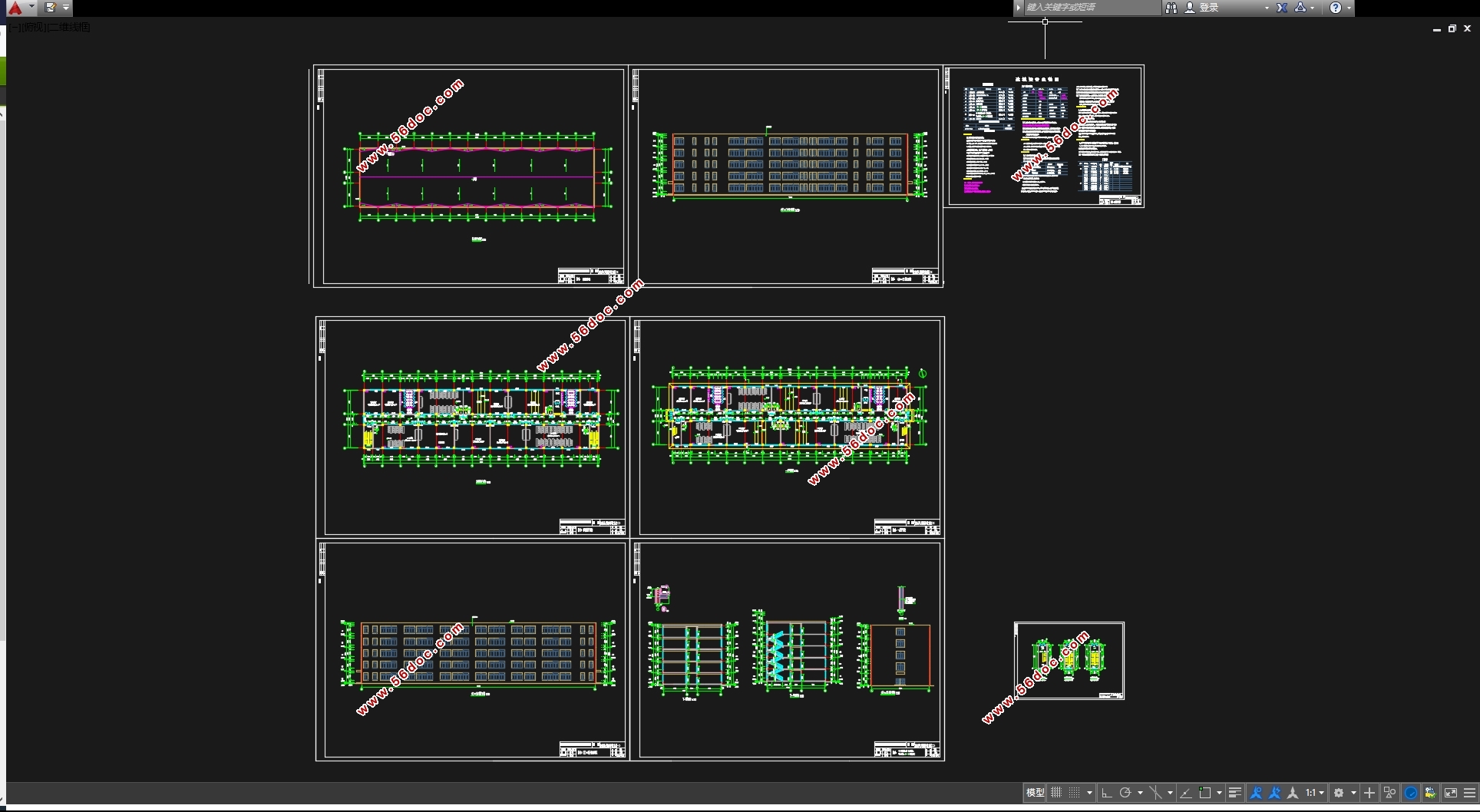

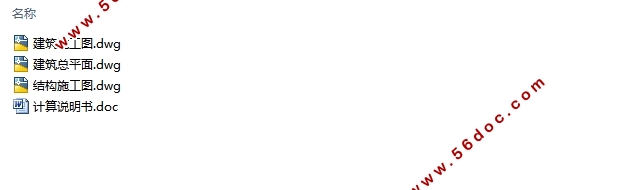

五层7410平米某医科大学综合教学楼设计(含建筑图结构图)(计算说明书17000字,CAD建筑图7张,CAD结构图10张)
摘要
本设计是某医科大学综合教学楼的建筑与结构设计，考虑建筑布置的要求，结构选型选择框架结构，结构布置尽量满足使用，耐久，美观三方面的要求。
本设计选取教学楼的一榀框架作为计算模型，采用手算。其中恒载，活载的计算采用迭代法，风荷载的计算采用D值法。在内力组合的过程中考虑荷载满跨布置，并考虑地震作用，找出荷载的最不利组合，并由此进行这一榀框架的配筋。在计算书中还进行了板配筋的计算和基础的计算。其余结构由PKPM软件进行计算。
本设计主要包括两部分，第一是建筑设计，第二是结构设计。本着安全，适用，美观和节约的原则进行设计，主体采用内廊式结构，共五层，整个建筑外形呈平面外形，与周围其他建筑相互协调，既满足了实用要求也体现了美观。在选择材料方面优先考虑安全耐用，其次是价格合理经济实惠。整个建筑从方案选型到结构设计都严格按照设计手册及相关规范，在构造方面也进行充分考虑，以满足办公功能要求。
关键词：框架；综合楼；D值法；迭代法
The design of Municipal office building
Abstract
This design is a structure design for Municipal office building. Considering of the requirement to architecture distribution, choose frame as the structure, due to the distribution of structure try to meet the requirements in 4 aspects of utility, Durability and Aesthetics.
This design chooses one story of the building as the calculation model, and calculated by hand. Herein the calculation of Dead Load and Live Load applied the Moment Redistribution Method. The calculation of Wind Load applied Matrix Displacement Method. During the process of internal force combination, consider the calculation of full span distribution load，and Considered earthquake，to get the most disadvantageous Load Effect Combination, hence carry out the reinforcement for this frame. In the calculation sheet，also there are calculation to the slab reinforcement and foundation. Other structure of the building will be calculated by Software PKPM.
The design content mainly includes two major parts: First construction plan design; Second structural design. In line with is safe, suitable, artistic and the frugal principle carries on the design. The main structure used within the corridor, a total of five-story, flat shape of the building in shape, and mutual coordination of the surrounding buildings, both to meet the practical requirements also reflects the beautiful. Priority in choosing safe, durable materials, followed by the reasonable prices affordable. Selection of the building to the structural design from the program in strict accordance with the Design Manual and related specifications, in terms of the construction to give full consideration to meet the business functional requirements.
Key Words:Frame, Administration Building, Matrix Displacement Method, Second moment distribution method
工程概况
本工程为某医科大学综合教学楼，3跨钢筋混凝土框架结构，建筑平面长宽约78m×19.2m。建筑结构安全等级为二级，设计使用年限为50年；地基基础设计等级为丙级；建筑抗震设防类别为丙类，抗震设防烈度为7 度(基本地震加速度为 0.10 g)
1.2其他设计条件
1.2.1气候条件
基本风压：0.4kN/m2，基本雪压：0.65 kN/m2
1.2.2工程地质资料
根据地质勘察报告，本工程所处地段场地类别为Ⅱ类，场地内未见严重不良地质现象，无其它特殊性岩土。拟建场地属稳定场地，地质条件适宜本工程建设。本工程采用浅基础方案，基础形式采用柱下独立基础，选择第2层(含粘性土砾砂)作为持力层，承载力特征值为280KPa。不考虑地下水的影响。
目录
摘要 Ⅱ
第一章 结构选型与布置 1
1.1已知条件 1
1.2其他设计条件 2
1.3确定基础形式 2
1.3.1确定基础形式 2
1.3.2确定基础等级 2
1.3.3确定基础埋深 3
第二章 确定计算简图 3
2.1计算简图 3
2.2截面尺寸估算 3
2.3 荷载计算9
1.屋面横梁荷载竖向线荷载标准值 5
2.楼面横梁竖向线荷载标准值 6
4.楼面框架节点集中荷载标准值 9
5.风荷载 9
6.地震作用计算 10
第三章 框架内力计算 16
3.1恒载作用下框架内力计算 16
3.1.1计算简图 16
3.1.2.弯矩分配系数 16
3.1.3.杆件固端弯矩 18
3.2活载作用下框架内力计算 28
3.2.1计算简图 28
3.3风载作用下的位移、内力计算 33
3.3.1框架侧移 33
3.3.2层间侧移 33
3.3.3顶点侧移 33
3.3.5风载作用下内力计算 34
3.4地震作用下框架内力计算 38
3.4.1 0.5(雪+活)重力荷载作用下横向框架内力计算 39
3.4.2地震作用下横向框架内力计算 41
第四章 内力组合 43
第五章 框架梁柱截面设计 48
5.1 框架梁截面设计 48
5.1.1 框架梁正截面设计 48
5.1.2 框架梁斜截面设计 48
5.2 次梁截面设计 49
5.2.1荷载计算 49
5.2.2内力计算 50
5.2.3 次梁正截面承载力计算 50
5.3 框架柱截面设计 53
第六章 楼梯配筋设计 66
6.1 梯段板计算 66
6.2 休息平台板计算 67
第七章 现浇双向板肋梁楼盖配筋计算 72
7.1板平面布置图 72
7.2板内力计算 72

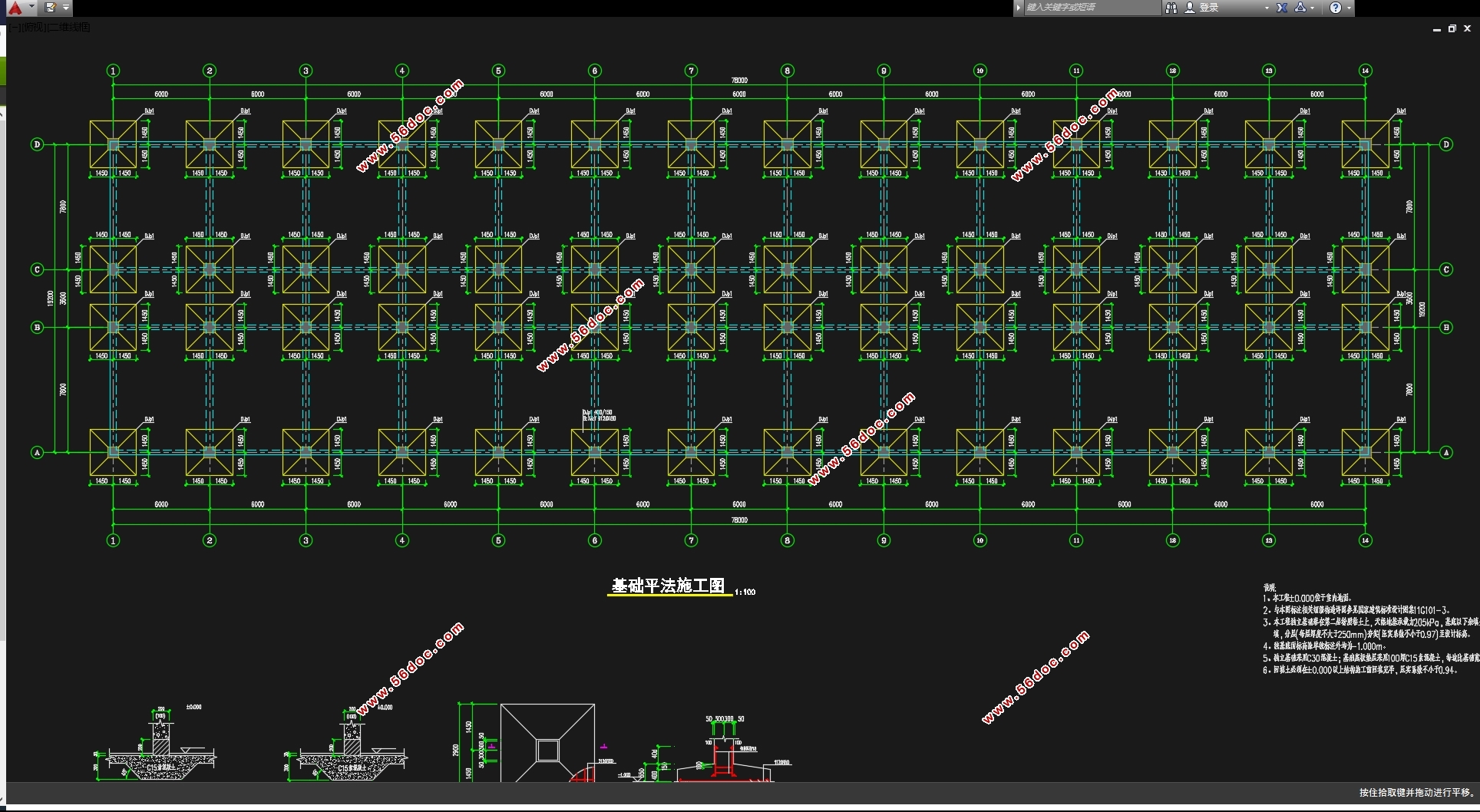

第八章 基础设计 79
8.1 作用于基础顶面上的荷载计算 79
8.2 基础尺寸的选择和设计 80
参考文献 84
致 谢 85
|
