四层3400平米南京市某实验幼儿园设计(含建筑图结构图)(外文翻译,论文计算书18000字,CAD建筑图11张,CAD结构图9张)
摘 要
毕业设计是专业课教学的综合实践性教学环节，是对大学四年来所学内容的复习和巩固。根据建筑方案图，本工程结构为采用独立基础的四层现浇钢筋混凝土多层框架结构。本设计主要是进行了结构方案中横向框架G轴框架的设计。在确定框架布局之后，进行了层间荷载代表值的计算，利用顶点位移法求出自震周期下的结构弯矩、剪力、以及轴力。然后计算竖向荷载，包括恒载、活载和雪载，在这些荷载作用下结构的内力，找出最不利的组合，然后选出最安全的计算结果配筋并绘图。此外还进行了室内楼梯、楼盖以及基础的设计，并将手算结果与电算结果进行校核、分析。
关键词：四层；钢筋混凝土；框架结构；独立基础
Design of Nanjing Jiangpu Experimental Kindergarten
ABSTRACT
Graduation design is a comprehensive practical teaching of specialized course teaching, the contents of the review for four years. According to the construction plan map, the project structure for the four multi-cast reinforced concrete frame structure,using an independent foundation.This design is mainly the design of transverse frame structure scheme of axisG framework. In determining the distribution framework, the weight of each floor is calculated, using the vertex from the displacement method for moment, shear, and the earthquake cycle under axial force. Then calculate vertical load, including dead load, live load and snow load, internal forces in the structure of these loads, find the most unfavorable combination, and then select the calculation results the most secure and reinforcement drawings. In addition to the interior design of the stairs, floor and foundation, and will hand count the results of computer check, analysis results.
keyword: four floor; reinforced concrete; frame structure; independent foundation
根据建筑方案图，本工程结构为四层钢筋混凝土框架，建筑面积约3400平方米。详见建筑图纸。条件具体如下：
1、气象资料
1）基本风压
2）基本雪压值
2、水文地质资料
（1）场地条件：场地平整，根据地层的沉积特点和物理力学特性自上而下可划分为三层，各土层描述如下：
天然地面下厚0.6m左右为人工杂填土，地基承载力标准值fak=58KPa，Es=1.8MPa；其下为1.25m粉质粘土，fak=197KPa，Es=5.8MPa，qsa=49KPa；然后为粉砂，厚7～10m，fak=256KPa，Es=11.5MPa，qsa=87KPa。地下水位位于地表下0.86m，无侵蚀性。
3、抗震设防烈度：7度，设计基本地震加速度值为0.10g，设计地震分组为第一组。
目录
摘要
ABSTRACT
第一章、结构选型与布置•••••••••••••••••••••••••••••••••1
第二章、确定计算简图•••••••••••••••••••••••••••••••••••••4
2.1梁柱截面尺寸••••••••••••••••••••••••••••••••••••••••4
2.2材料强度等级••••••••••••••••••••••••••••••••••••••••5
2.3荷载计算 •••••••••••••••••••••••••••••••••••••••••••5
2.3.1屋面横梁竖向荷载标准值••••••••••••••••••••••••••••••••5
2.3.2楼面横梁竖向荷载标准值••••••••••••••••••••••••••••5
2.3.3屋面框架节点集中荷载标准值••••••••••••••••••••••••••••7
2.3.4楼面框架节点集中荷载标准值•••••••••••••••••••••••••••••••8
2.4风荷载••••••••••••••••••••••••••••••••••••••••••••••9
2.5地震作用••••••••••••••••••••••••••••••••••••••••••••10
2.5.1建筑物总重力荷载代表值Gi的计算••••••••••••••••••••••••••10
2.5.2地震作用计算••••••••••••••••••••••••••••••••••••••••••••11
第三章、框架内力计算••••••••••••••••••••••••••••••••••••15
3.1恒载作用下框架内力•••••••••••••••••••••••••••••••••15
3.2活载作用下框架内力•••••••••••••••••••••••••••••••••21
3.3风荷载作用下内力计算•••••••••••••••••••••••••••••••25
3.4地震作用下横向框架内力计算•••••••••••••••••••••••••29
第四章、框架内力组合••••••••••••••••••••••••••••••••••••37
第五章、框架梁柱截面设计••••••••••••••••••••••••••••••••46
第六章、楼梯结构计算设计••••••••••••••••••••••••••••••••58
6.1梯段计算•••••••••••••••••••••••••••••••••••••••••••58
6.2休息平台板计算•••••••••••••••••••••••••••••••••••••59
6.3梯段梁TL1计算•••••••••••••••••••••••••••••••••••••60
第七章、现浇楼面板设计••••••••••••••••••••••••••••••••••••••••••61
7.1求支座中点最大弯矩••••••••••••••••••••••••••••••••••61
7.2区格（A）•••••••••••••••••••••••••••••••••••••••63
7.3区格（E）•••••••••••••••••••••••••••••••••••••••63

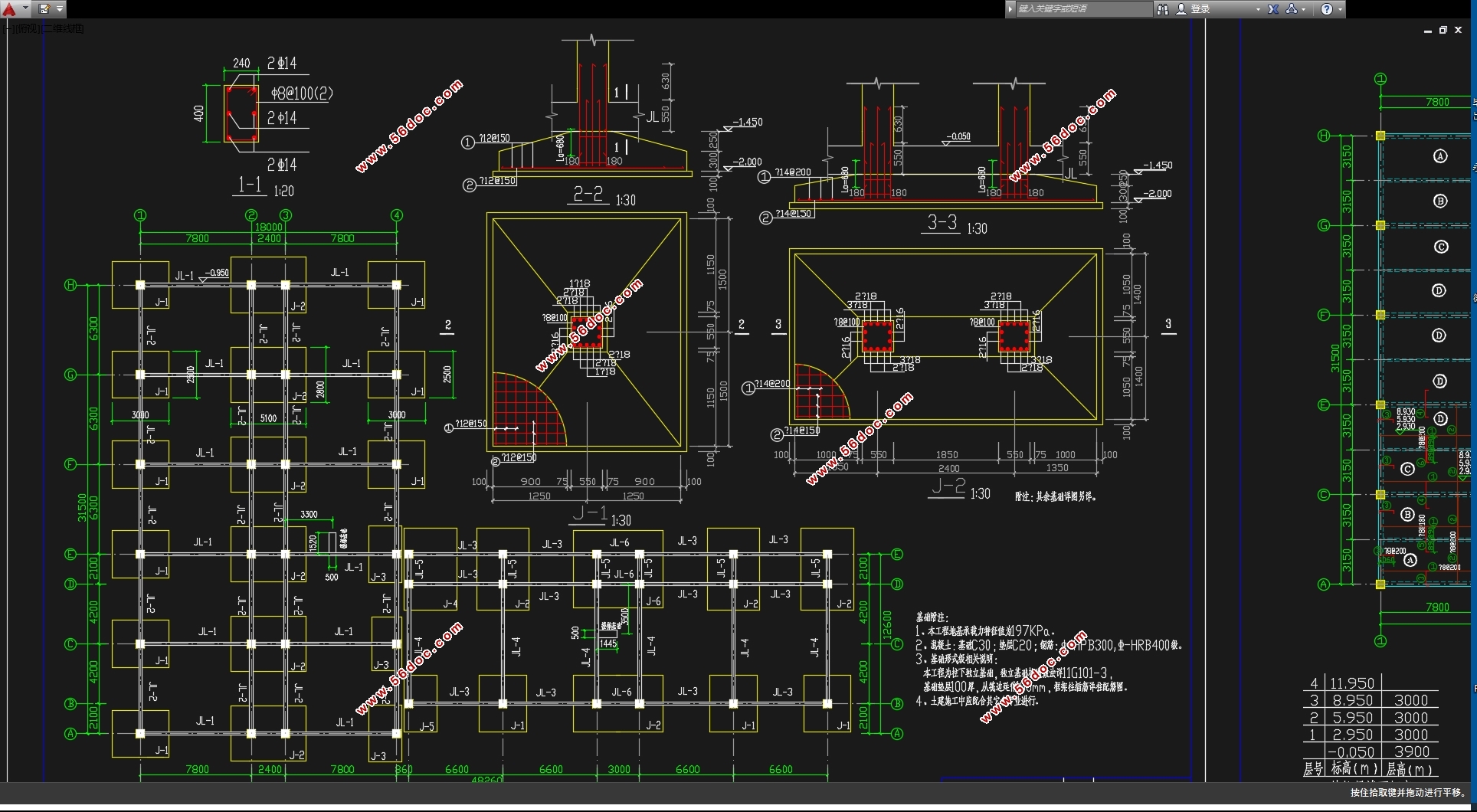

第八章、基础设计••••••••••••••••••••••••••••••••••••••••66
8.1荷载计算•••••••••••••••••••••••••••••••••••••••••••66
8.2确定基底面积•••••••••••••••••••••••••••••••••••••••66
8.3地基变形验算•••••••••••••••••••••••••••••••••••••••69
8.4基础结构设计•••••••••••••••••••••••••••••••••••••••69
第九章、软件分析结果与手算结果比较•••••••••••••••••••••••••••••••74
参考文献••••••••••••••••••••••••••••••••••••••••••••••••••••83
致谢••••••••••••••••••••••••••••••••••••••••••••••••••••••••84
|
