三层1040平米南京某科技园单身公寓楼设计(含建筑图结构图,PKPM)

来源:56doc.com  资料编号:5D28253 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D28253
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

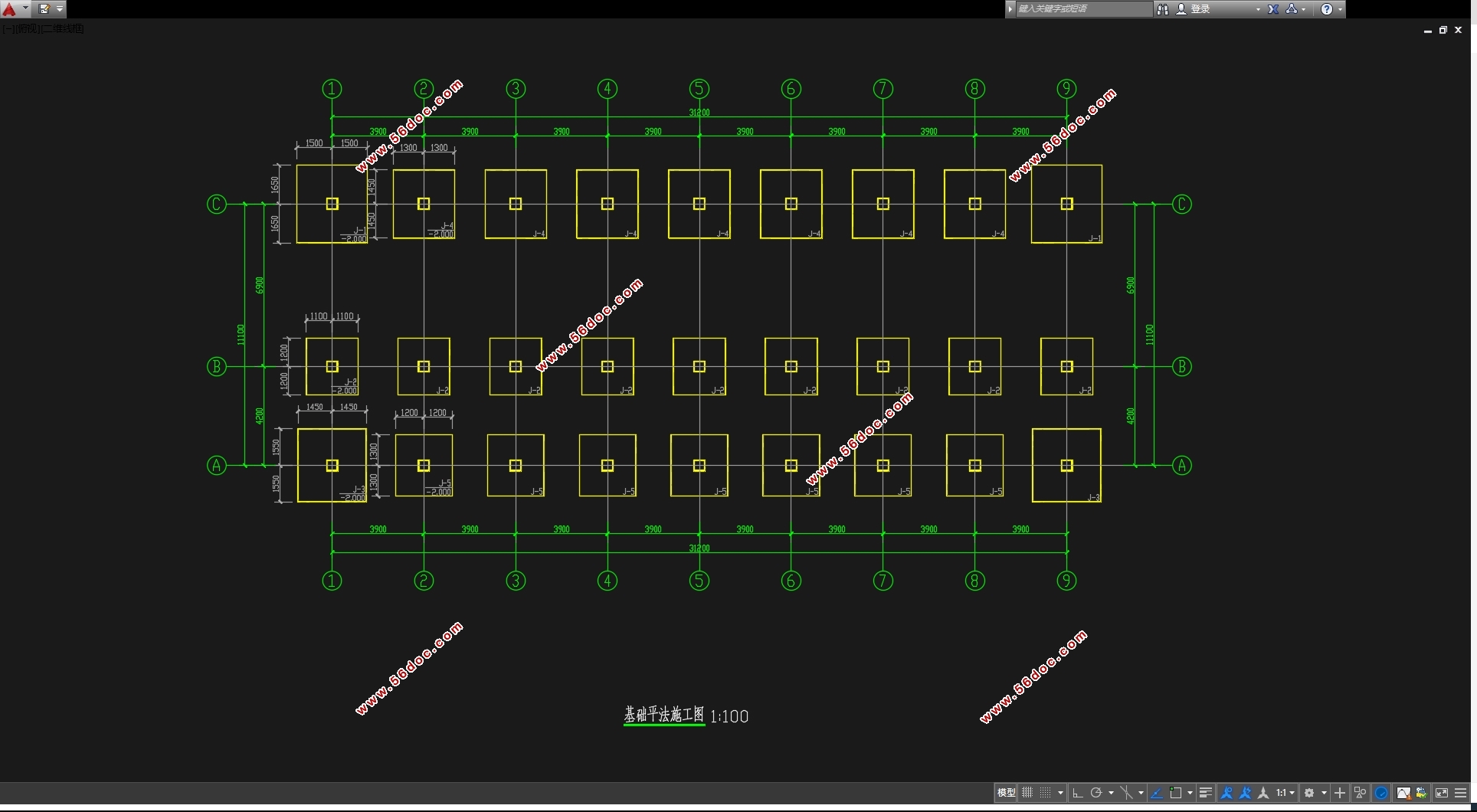

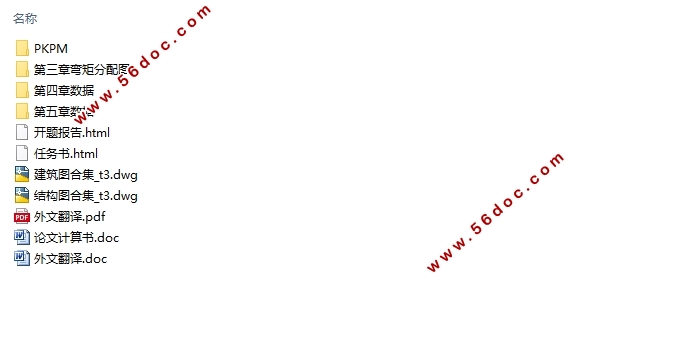

三层1040平米南京某科技园单身公寓楼设计(含建筑图结构图,PKPM)(任务书,开题报告,外文翻译,论文计算书11000字,CAD建筑图8张,CAD结构图11张,PKPM)
根据要求,本工程建筑面积约1040平方米,已拟定的建筑平面轴线尺寸长31.2米,宽11.1米,为三层两跨不等跨钢筋混凝土框架结构,跨距相等柱网尺寸横向为3900*8,竖向为4200,2400,4500,层高由上至下为3200*2,4200。详见建筑图纸。条件具体如下:
1、气象资料
1)基本风压
2)基本雪压值
2、水文地质资料
   1)场地土层分布
根据野外钻探及室内土工试验资料综合分析,将场地自地表下25.00米深度范围内土层自上而下分述如下:
第①层:杂填土:黄褐~灰黄色,软~可塑,松散,主要由粉质粘土组成,层厚0.2~2.00m;
第②层:粉质粘土:灰黄~黄褐色,可塑~硬塑,含铁锰结核、灰色粘土团,无摇振反应,刀切面光滑,干强度高,韧性高,层厚0~14.7m;
第③层:卵砾石:灰黄~黄褐色,填充粉质粘土、风化岩屑,中密,卵砾石石英质磨圆度好,含量大于20%,层厚0~2.0m;
第④层:强风化粉质泥岩:棕红色,风化剧烈呈砂土状,受捏易碎,层厚1.0~4.10m;
第⑤层:中风化粉质泥岩:棕红色,为级软岩,遇水易软化,岩心较完整,取芯率>80%质地较硬,该层未钻穿。
   2)基础型式及持力层:拟建建筑采用第②层土粉质粘土作为基础底面持力层,采用独立基础、条形基础,地基承载力特征值fak=240kPa。
   3)场地地下水
拟建场地地下水为浅部潜水,主要补给来源为大气降水和地表水。水量随季节性变化较大。勘察期间,地下水位埋深为3.0~4.0m,年变幅约1.0m。地下水无侵蚀性。
   4)建筑场地类别:Ⅱ类(特征周期为0.35s)。
3、抗震设防烈度
7度,基本地震加速度值为0.10g,第一组。


三层1040平米南京某科技园单身公寓楼设计(含建筑图结构图,PKPM)
三层1040平米南京某科技园单身公寓楼设计(含建筑图结构图,PKPM)
三层1040平米南京某科技园单身公寓楼设计(含建筑图结构图,PKPM)
三层1040平米南京某科技园单身公寓楼设计(含建筑图结构图,PKPM)
三层1040平米南京某科技园单身公寓楼设计(含建筑图结构图,PKPM)
三层1040平米南京某科技园单身公寓楼设计(含建筑图结构图,PKPM)
三层1040平米南京某科技园单身公寓楼设计(含建筑图结构图,PKPM)


目    录
第一章   结构选型与布置    6
1.1结构选型    7
1.2结构布置    7
1.3工程已知条件    8
第二章    确定计算简图    8
2.1确定计算简图    9
2.2梁柱截面的初步确定    9
2.2.1梁截面尺寸估算    9
2.2.2柱截面尺寸估算    10
2.2.3楼板厚度初选    10
2.3确定材料强度等级    10
2.4荷载计算    10
2.4.1屋面横梁竖向线荷载标准值    11
2.4.2楼面横梁竖向线荷载标准值    11
2.4.3屋面框架节点集中荷载标准值    12
2.4.4楼面框架节点集中荷载标准值    12
2.4.5风荷载计算    13
2.4.6地震作用    14
第三章   框架内力计算    20
3.1恒载作用下的框架内力    20
3.2活载作用下的框架内力    29
3.3风荷载作用下的位移、内力计算    35
3.4地震作用下横向框架的内力计算    40
第四章   框架内力组合    45
第五章    框架梁柱截面设计    46
第六章    楼梯结构计算设计    47
6.1梯段板计算    53
6.2休息平台板计算    54
6.3梯段梁计算    51
第七章  现浇楼面板设计    57
7.1跨中最大弯矩    57
7.2求支座中点最大弯矩    58
7.3 区格    59
第八章  基础设计    62
8.1荷载计算    57
8.2基础结构设计    63
结语    73
致谢    74
参考文献    75
