三层2933平米南京某科技园生活服务中心设计(含建筑图结构图)

来源:56doc.com  资料编号:5D28254 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D28254
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

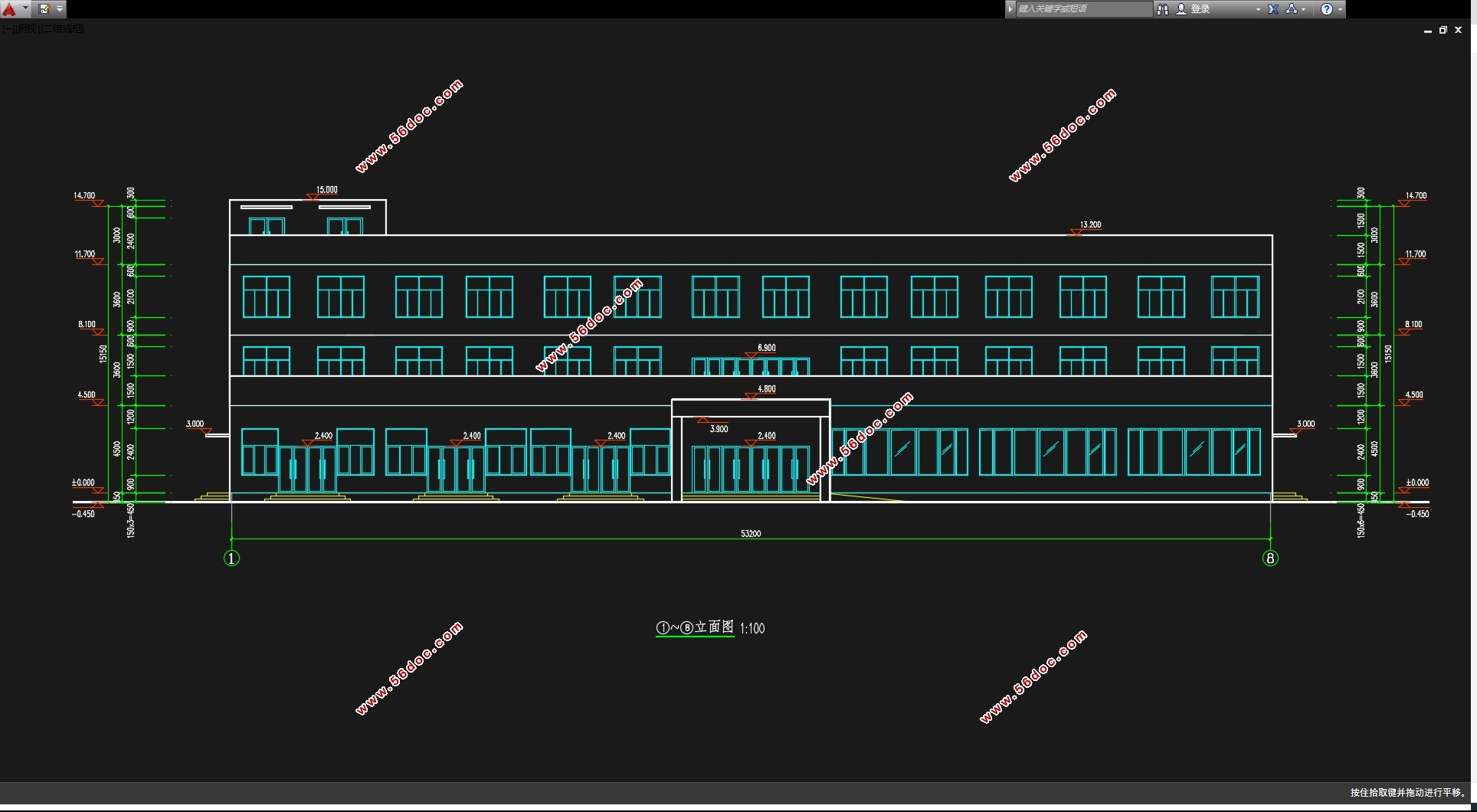

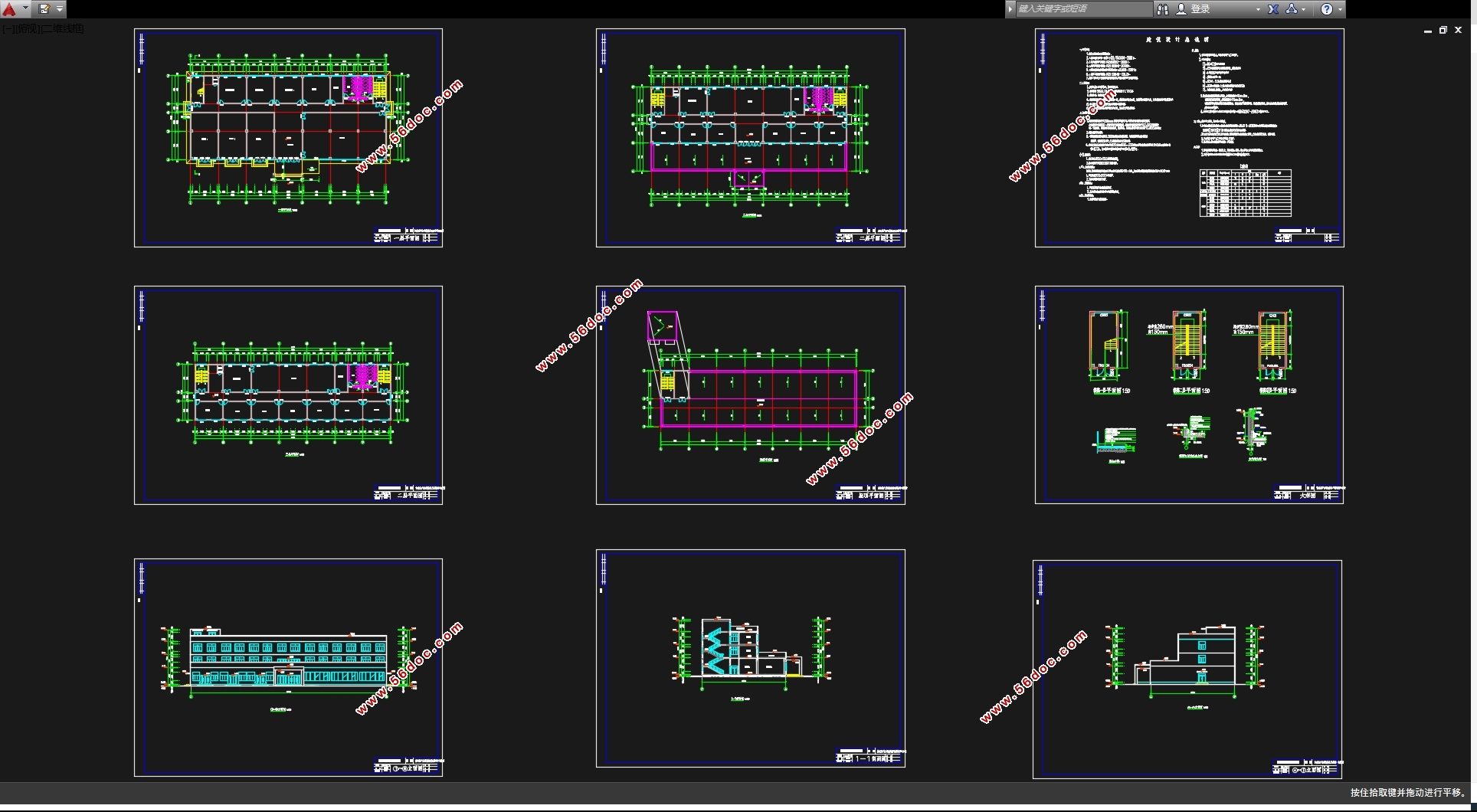

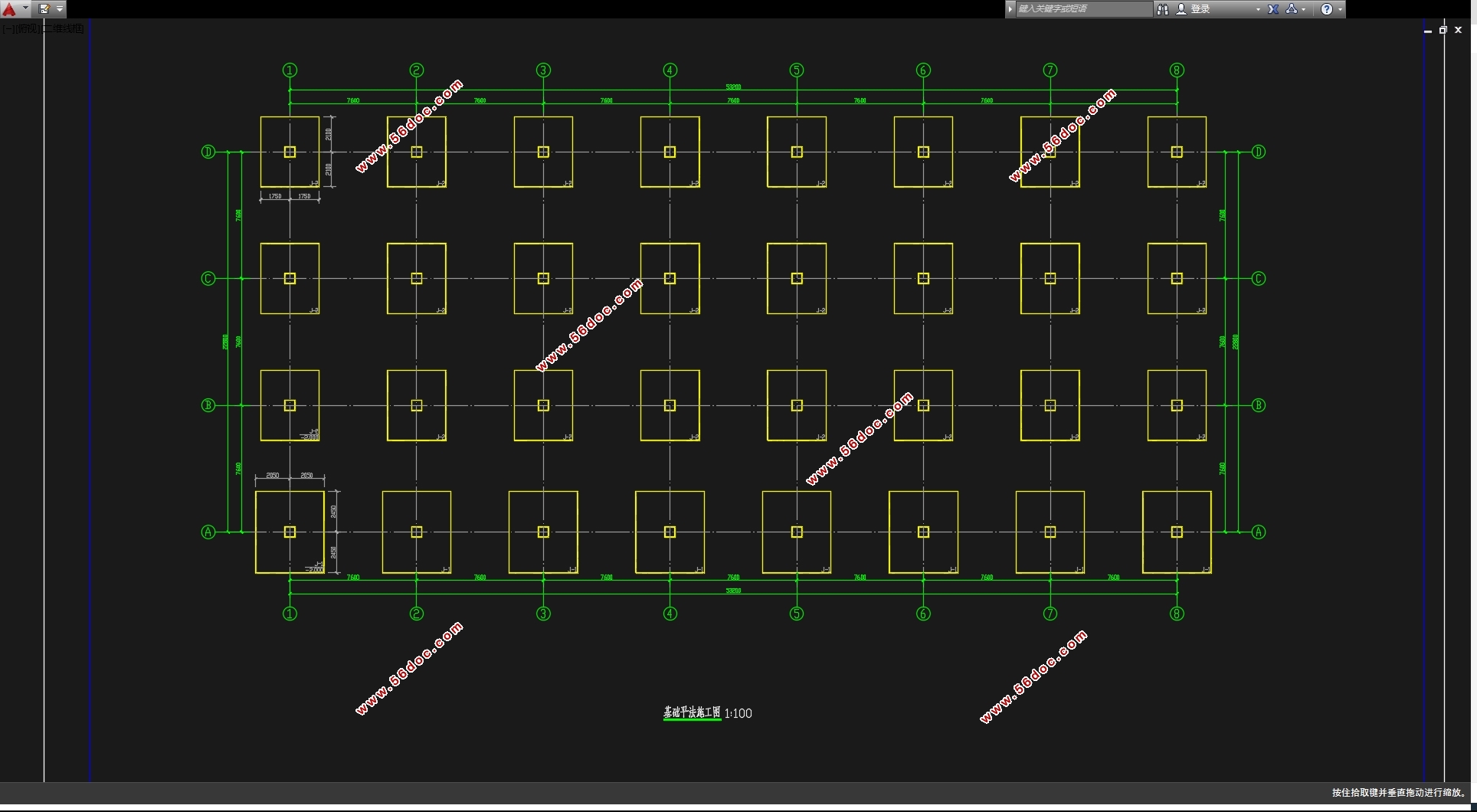

三层2933平米南京某科技园生活服务中心设计(含建筑图结构图)(任务书,开题报告,外文翻译,论文计算书11800字,CAD建筑图8张,CAD结构图11张)
摘要
毕业设计是专业课教学的综合实践性教学环节,是对大学四年来所学内容的复习和巩固。本设计主要是进行了结构方案中横向框架4轴框架的设计。在确定框架布局之后,进行了层间荷载代表值的计算,利用顶点位移法求出自震周期下的结构弯矩、剪力、以及轴力。然后计算竖向荷载,包括恒载、活载和雪载,在这些荷载作用下结构的内力,找出最不利的组合,然后选出最安全的计算结果配筋并绘图。此外还进行了室内楼梯、楼盖以及基础的设计,并将手算结果与电算结果进行校核、分析。
关键词:建筑设计 框架结构 钢筋混凝土 PKPM

Title  The Design of apartment building in NanJing Tech Bussiness Building
Abstract
Graduation design is a comprehensive practical tech bussiness building, the contents of the review for four years. This design is mainly the design of transverse frame structure scheme of axis4  framework. In determining the distribution framework, the weight of each floor is calculated, using the vertex from the displacement method for moment, shear, and the earthquake cycle under axial force. Then calculate vertical load, including dead load, live load and snow load, internal forces in the structure of these loads, find the most unfavorable combination, and then select the calculation results the most secure and reinforcement drawings. In addition to the interior design of the stairs, floor and foundation, and will hand count the results of computer check, analysis results.
Keywords
Architectural design  Frames structure   Reinforced concrete   PKPM

根据要求,本工程建筑面积约2900多平方米,已拟定的建筑平面轴线尺寸长53.4米,宽23米,为底层三跨,2-3层两跨钢筋混凝土框架结构,跨距相等柱网尺寸横向为7600*7,底层竖向为7600,7600,7600,层高由上至下为3600*2,4500。详见建筑图纸。条件具体如下:
1、气象资料
1)基本风压
2)基本雪压值
2、水文地质资料
   (1)场地条件:场地平整,根据地层的沉积特点和物理力学特性自上而下可划分为三层,各土层描述如下:
1)层:杂填土:黄褐~灰黄色,软~可塑,松散,主要由粉质粘土组成,层厚0.2~2.00m;
2)层:粉质粘土:灰黄~黄褐色,可塑~硬塑,含铁锰结核,灰色粘土团,无摇振反应。刀切面光滑,干强度高,韧性高,层厚0~14.7m;
3)层:卵砾石:灰黄~黄褐色,填充粉质粘土,风化岩屑,中密,卵砾石石英质磨圆度好,含量大于20%,层厚0~0.2m;
4)层:强风化粉质泥岩;棕红色,风化剧烈呈砂土状,受捏易碎,层厚1.0~4.10m;
5)层:中风化粉质泥岩;棕红色,为级软岩,遇水易软化,岩心较完整,取芯率>80%质地较硬,该层未钻穿。
   (2)本工程地下水埋深为3.0~4.0m,年变幅约为1.0m,地下水对钢筋混凝土结构不具有侵蚀性。


三层2933平米南京某科技园生活服务中心设计(含建筑图结构图)
三层2933平米南京某科技园生活服务中心设计(含建筑图结构图)
三层2933平米南京某科技园生活服务中心设计(含建筑图结构图)
三层2933平米南京某科技园生活服务中心设计(含建筑图结构图)
三层2933平米南京某科技园生活服务中心设计(含建筑图结构图)
三层2933平米南京某科技园生活服务中心设计(含建筑图结构图)
三层2933平米南京某科技园生活服务中心设计(含建筑图结构图)
