三层2194平米南京科技产业园单身公寓楼宿舍楼设计(含建筑图结构图)

来源:56doc.com  资料编号:5D28256 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D28256
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

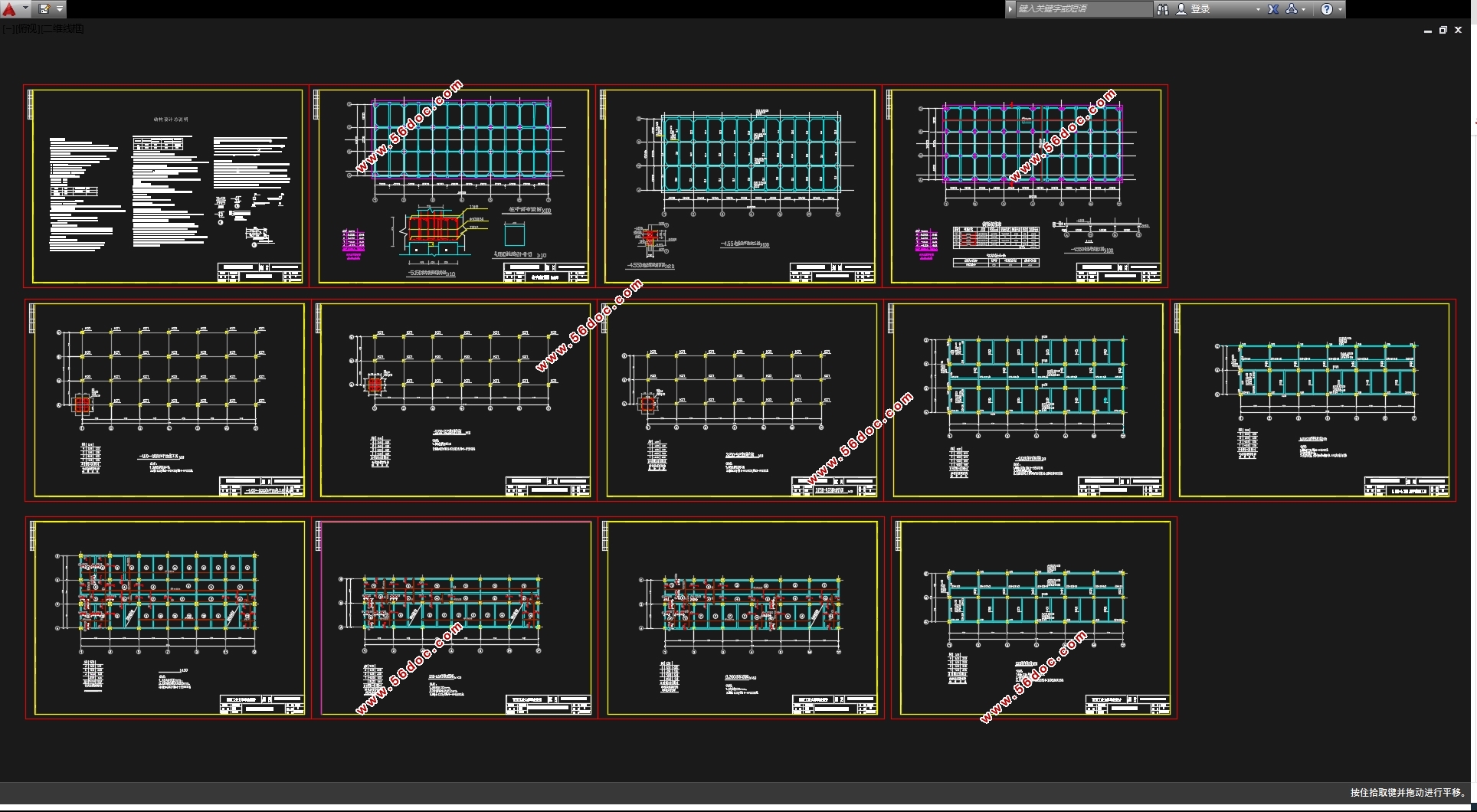

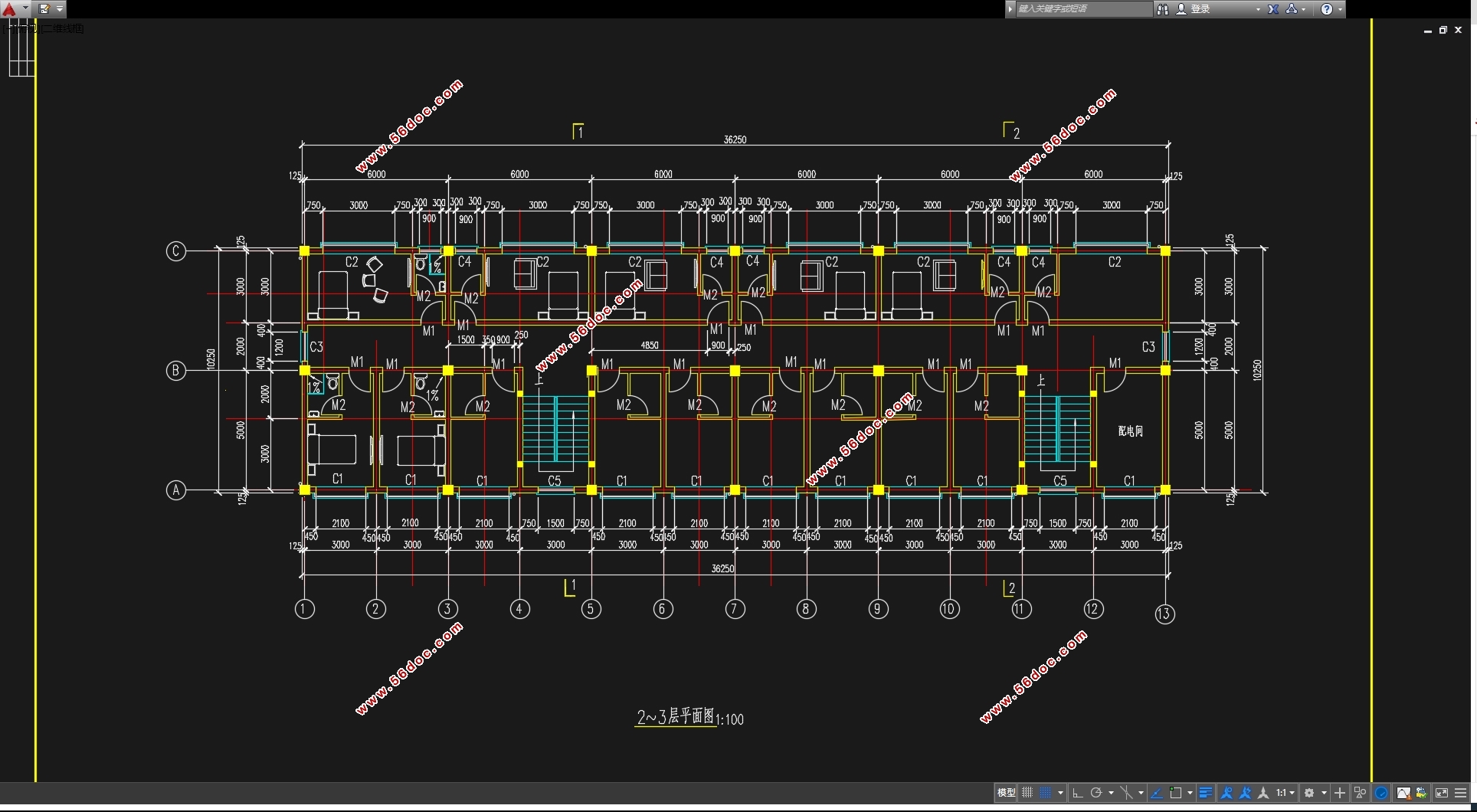

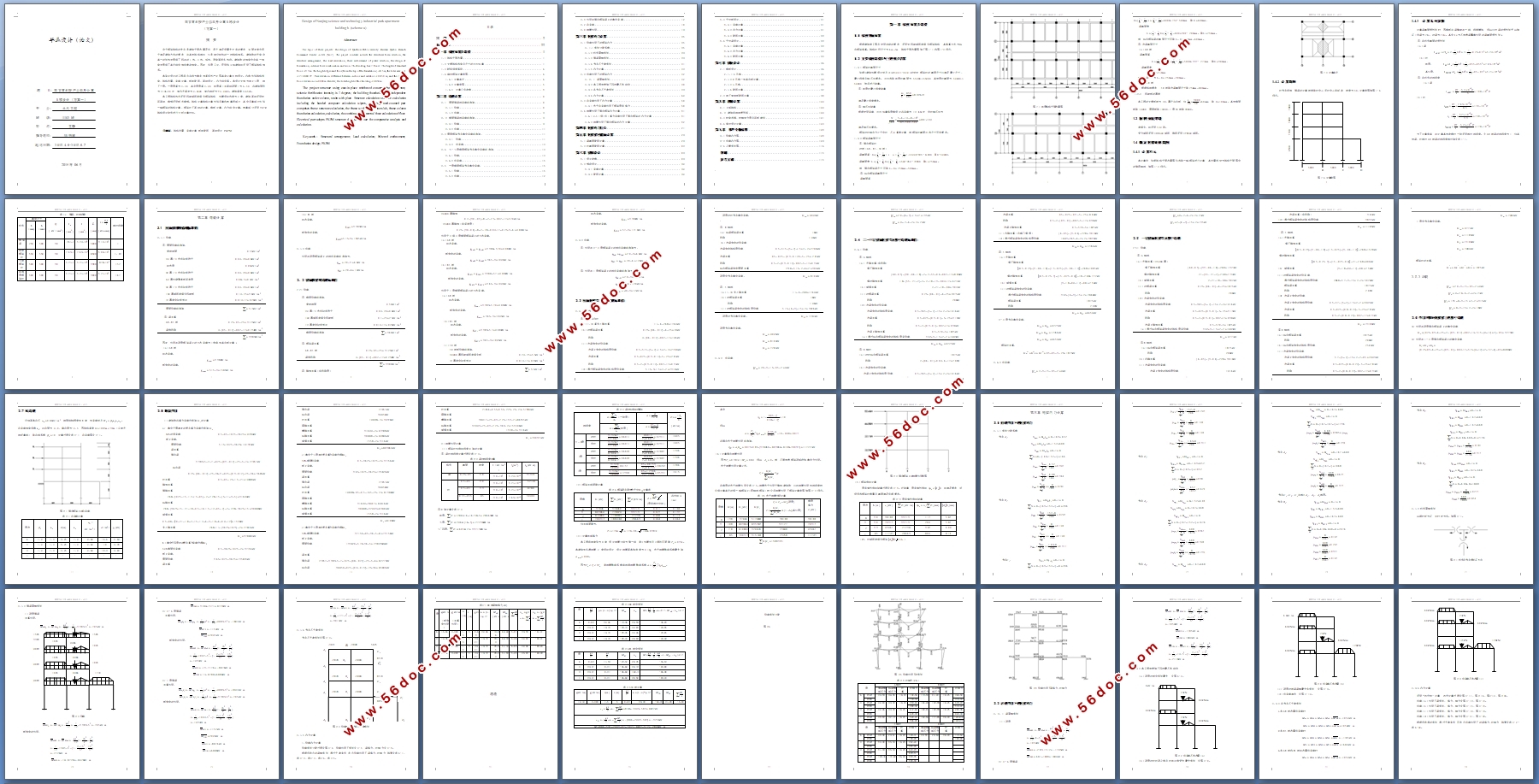

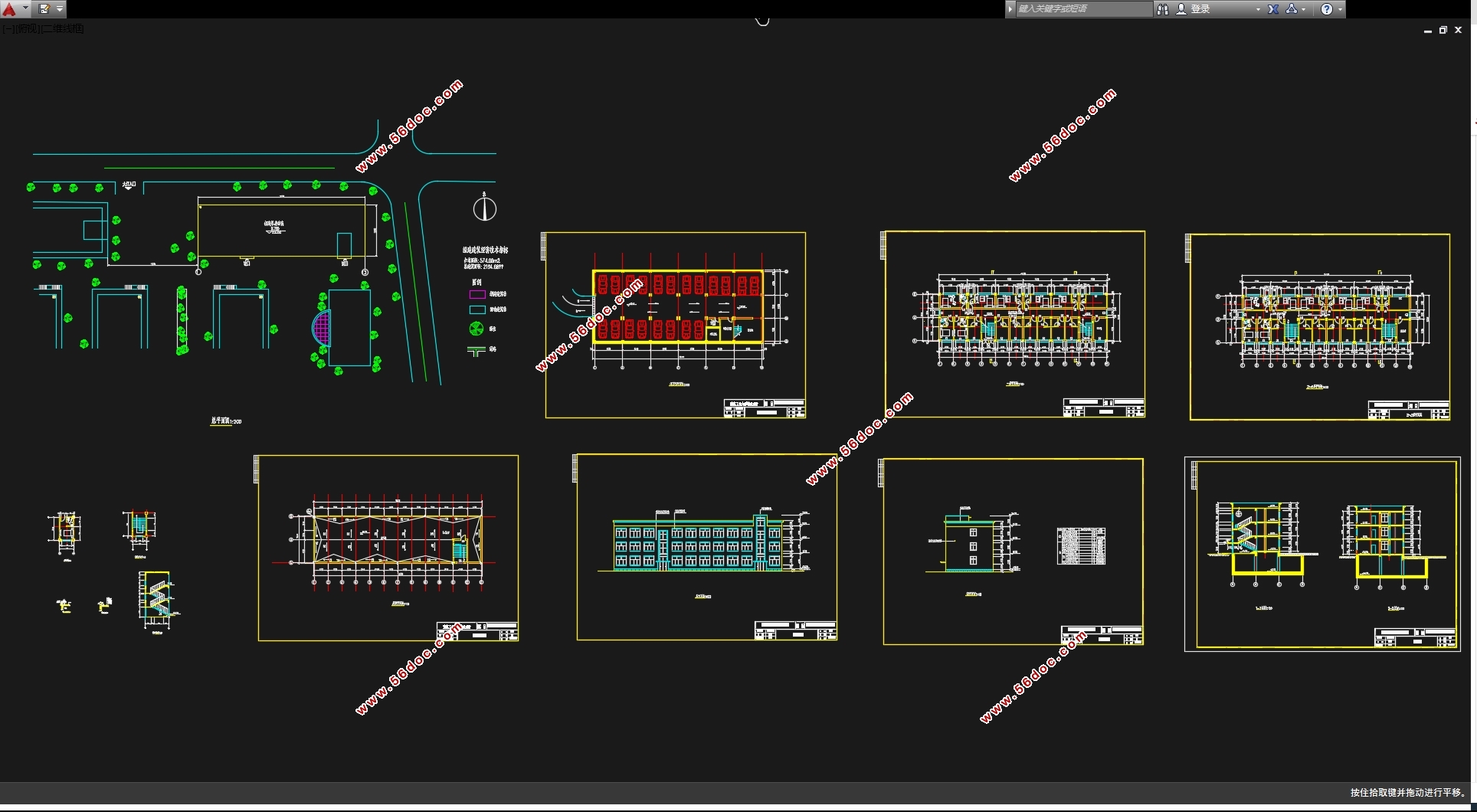

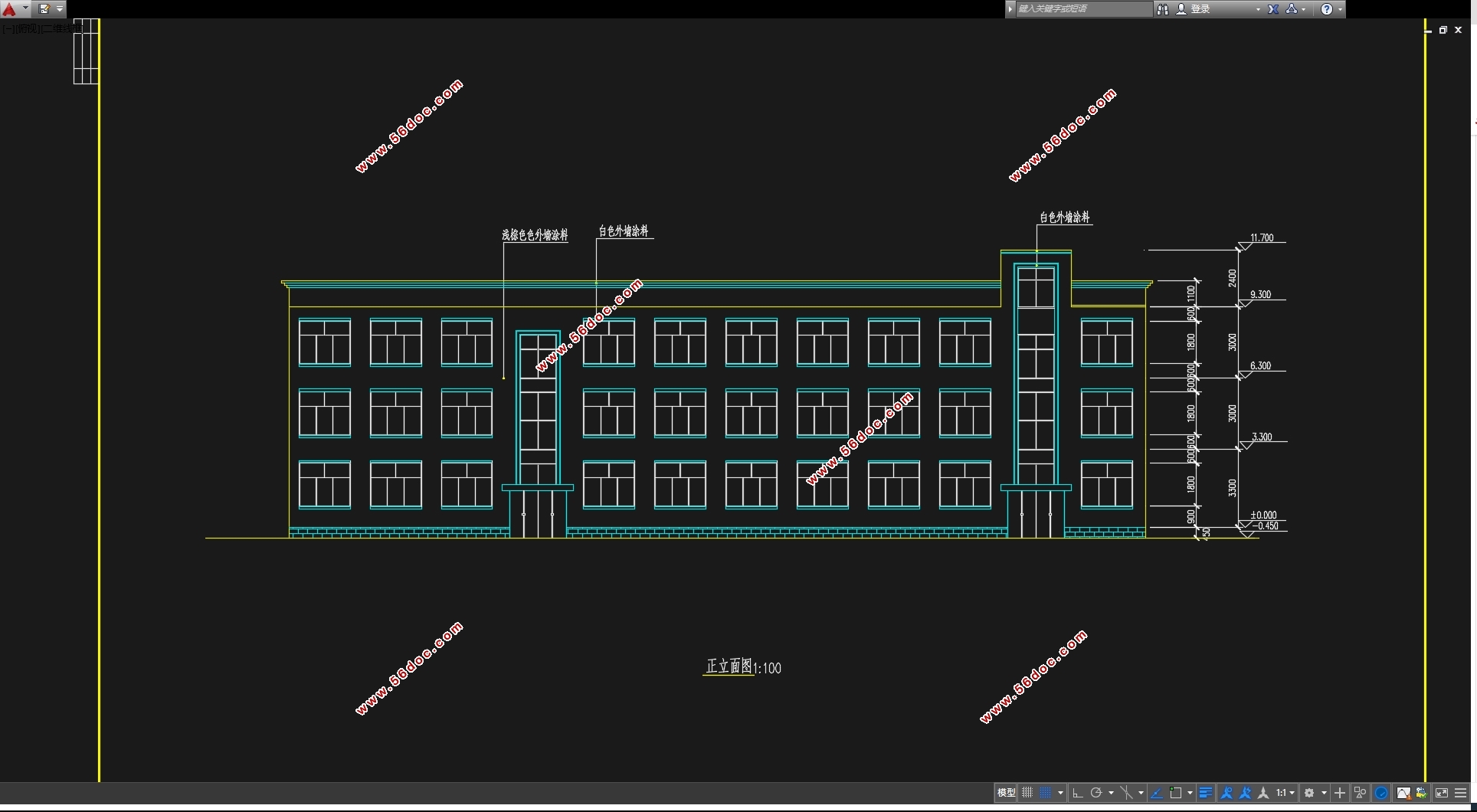

三层2194平米南京科技产业园单身公寓楼宿舍楼设计(含建筑图结构图)(任务书,开题报告,外文翻译,论文计算书11900字,节能计算书,CAD建筑图8张,CAD结构图12张,PKPM)
摘  要
由于框架结构的优点是建筑平面布置灵活,易于满足设置大空间的要求,立面处理也易于满足建筑艺术的要求,与其他结构相比,它是造价较低的一种结构体系。建筑物的外型由单一的矩形发展到了现在的L形、U形、弧形、原型等很多形状。建筑物的体型也由单一体型发展到了单元组合体和复杂体型。因此,多层工业、民用和公共建筑均采用了框架结构体系。
本毕业设计的工程项目名称为南京市某科技产业园单身公寓B栋设计。内容包括结构选型、结构布置、荷载计算、板块配筋、基础设计、内力组合等。本设计主体为地上三层,地下一层。一层层高为3.3m,其余层层高3.0m,底层高(自基础顶面)为4.5m,总建筑面积为2194.68㎡,室内外高差为0.450m,室内地坪为±0.000m。建筑高度9.450m。
本工程结构形式采用现浇钢筋混凝土框架结构,抗震设防烈度为7度;建筑基础采用桩筏基础,楼梯采用板式楼梯。结构计算结构计算包括手算和电算两部分,其中手算部分包括一榀框架的结构计算、框架柱下基础的计算、楼板计算、内力组合计算。电算部分采用PKPM结构设计软件进行分析计算对比。
关键词:结构布置  荷载计算 板块配筋  基础设计 PKPM

Design of Nanjing science and technology industrial park apartment building b (scheme a)
Abstract
The topic of these projects: the design of Qinzhou Public security Bureau Qinbei Branch Command Center in GX (No.2). The project contents include the structural form selection, the structure arrangement, the load calculation, there enforcement of plates selection, the design of foundation, internal force combination and soon. This building has 7 floors. The height of standard floor is 3.3m .The height of ground floor (from the top of the foundation) is 4.5m; the total area of it is 2194.68㎡. Thee elevation difference between indoor and outdoor is 0.450 m, and the interior floor elevation is ±0.000m. Besides, the total height of this building is 9.450m
The project structure using cast-in-place reinforced concrete frame structure, seismic fortification intensity is 7 degrees; the building foundation is an independent foundation under column, stairs with plate. Structure calculation structure calculation including the handed computer calculation wipers, including hand-counted part comprises frame structure calculation, the frame workloads jaconet slab, frame column foundation calculation, calculation, the combination of internal force calculation of floor. Electrical part adopts PKPM structure designs of ware for comparative analysis and calculation.
Keywords:Structural arrangement; Load calculation; Paltered enforcement; Foundation design; PKPM


三层2194平米南京科技产业园单身公寓楼宿舍楼设计(含建筑图结构图)
三层2194平米南京科技产业园单身公寓楼宿舍楼设计(含建筑图结构图)
三层2194平米南京科技产业园单身公寓楼宿舍楼设计(含建筑图结构图)
三层2194平米南京科技产业园单身公寓楼宿舍楼设计(含建筑图结构图)
三层2194平米南京科技产业园单身公寓楼宿舍楼设计(含建筑图结构图)
三层2194平米南京科技产业园单身公寓楼宿舍楼设计(含建筑图结构图)
三层2194平米南京科技产业园单身公寓楼宿舍楼设计(含建筑图结构图)


目录
摘  要     I
Abstract    II
第一章 结构布置及选型    1
1.1 结构平面布置    1
1.2 主要结构选型及尺寸的初步估算    1
1.3 材料强度等级    4
1.4 确定框架计算简图    4
1.4.1 计算单元    4
1.4.2 计算简图    5
1.4.3  计算几何参数    6
第二章 荷载计算    8
2.1  屋面横梁线荷载标准值    8
2.1.1 恒载    8
2.1.2 活载    9
2.2 楼面横梁线荷载标准值    9
2.2.1恒载    9
2.2.2 活载    11
2.3 屋面框架节点集中荷载标准值:    11
2.3.1  恒载    11
2.3.2  活荷载    13
2.4  二~三层楼面框架节点集中荷载标准值:    13
2.4.1 恒载:    13
2.4.2 活荷载    15
2.5  一层楼面框架节点集中荷载:    15
2.5.1 恒载    15
2.5.2 活载    17
2.6 作用在横向框架梁上的集中荷载    17
2.7 风荷载    18
2.8 地震作用    19
第三章 框架内力计算    25
3.1 恒载作用下的框架内力    25
3.1.1弯矩分配系数    25
3.1.2 杆件固端弯矩    29
3.1.3横梁固端弯矩    29
3.1.4节点不平衡弯矩    31
3.1.5内力计算    32
3.2 活载作用下的框架内力    37
3.2.1 梁固端弯矩    37
3.2.2 本工程考虑如下四种最不利组合    38
3.2.3 各节点不平衡弯矩    39
3.2.4 内力计算    40
3.3 风荷载作用下内力计算    58
3.3.1 水平风荷载作用下框架层间剪力    58
3.4 地震作用下横向框架内力计算    61
3.4.1 0.5(雪+活)重力荷载作用下横向框架的内力计算    61
3.4.2 地震作用下横向框架的内力计算    67
第四章 框架内力组合    71
第五章 框架梁柱截面计算    79
5.1 梁截面配筋计算    79
5.2 柱截面配筋计算    82
第六章 楼梯设计    89
6.1 设计参数    89
6.2 梯段设计    90
6.2.1 荷载计算    90
6.2.3 配筋计算    90
6.3 平台板设计    91
6.3.1 荷载计算    91
6.3.2 内力计算    91
6.3.3 配筋计算    92
6.4 平台梁设计    92
6.4.1 荷载计算    92
6.4.2 内力计算    93
6.4.3 配筋计算    93
第七章 楼板设计    94
7.1 楼板设计    94
7.1.1 A区格    95
7.1.2 D区格—按单向板计算    96
7.1.3 G区格    96
7.1.4 配筋计算    97
7.2 地下室地板配筋计算    98
第八章 基础计算    100
8.1 上部结构    100
8. 2 建筑场地地质资料    100
8.3 桩型选择、桩端持力层及筏板埋深    101
8.4 承台设计计算    103
第九章  软件分析结果    106
9.1 恒载内力图    106
9-2 活载内力图    109
9-4 左震弯矩图    114
致谢    115
参考文献    115

节能计算书目录
一、 项目概况    1
二、 建筑信息    1
三、设计依据    1
四、体形系数    2
五、围护结构热工性能规定值    3
六、围护结构基本组成    4
七、外墙    5
表7-2 梁的传热系数(由外至内)    8
八、屋面    10
九、户门    12
十、外窗    12
十一、建筑节能设计验算及总结    12
