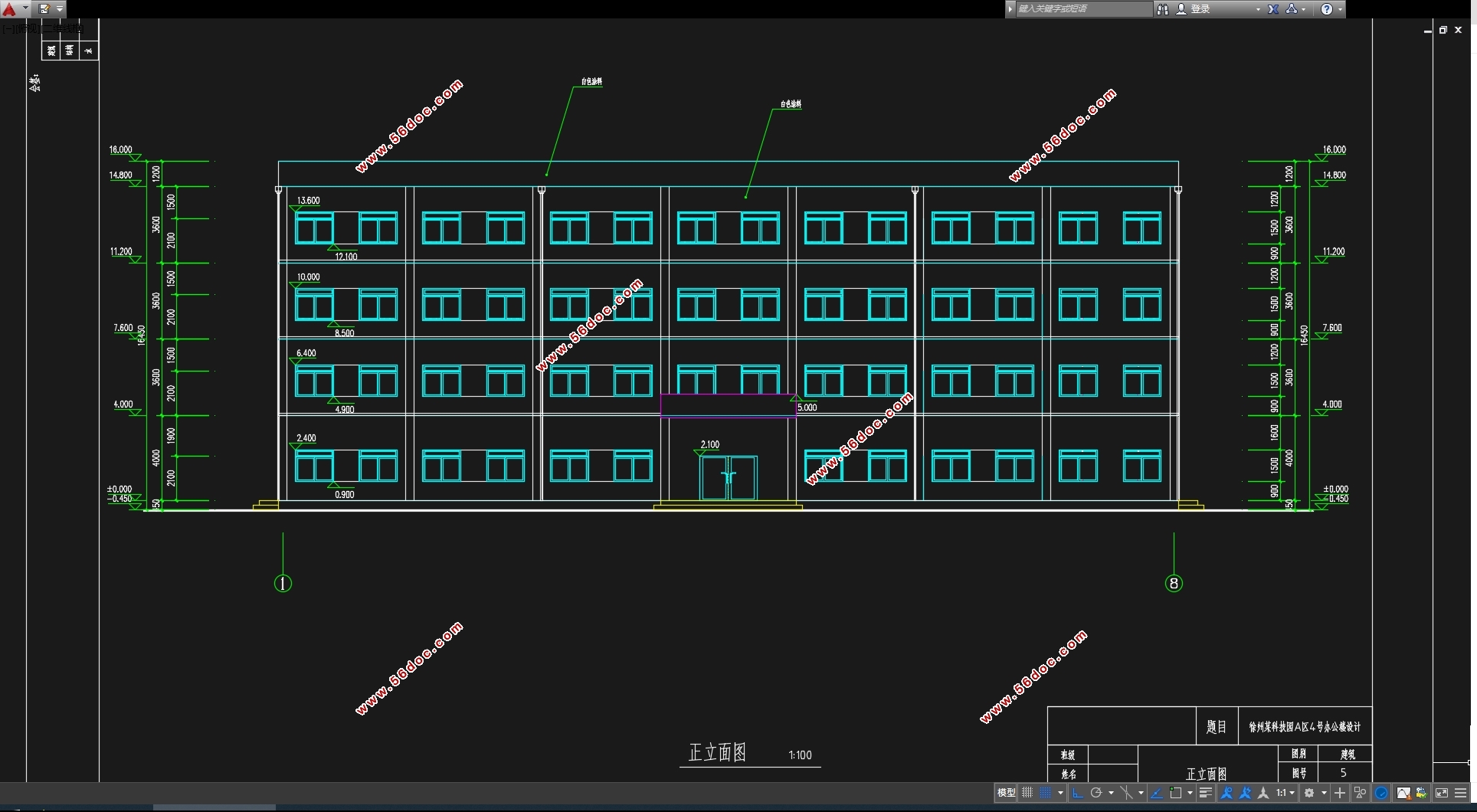

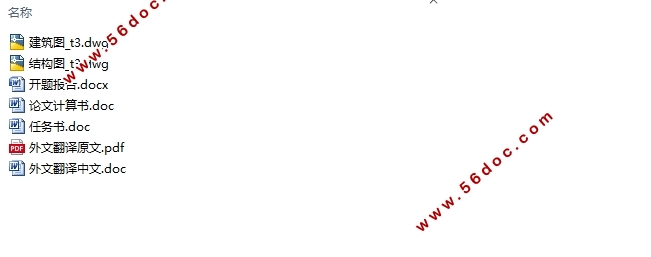

四层3538平米徐州某科技园办公楼设计(含建筑图结构图)(任务书,开题报告,外文翻译,论文计算书19000字,CAD建筑图11张,CAD结构图9张)
中文摘要
毕业设计是专业课教学的综合实践性教学环节，是对大学四年来所学内容的复习和巩固。本设计主要是进行了结构方案中横向框架7轴框架的设计。在确定框架布局之后，进行了层间荷载代表值的计算，利用顶点位移法求出自震周期下的结构弯矩、剪力、以及轴力。然后计算竖向荷载，包括恒载、活载和雪载，在这些荷载作用下结构的内力，找出最不利的组合，然后选出最安全的计算结果配筋并绘图。此外还进行了室内楼梯、楼盖以及基础的设计，并将手算结果与电算结果进行校核、分析。
关键词：建筑设计 框架结构 钢筋混凝土
Abstract
Graduation design is a comprehensive practical teaching of specialized course teaching, the contents of the review for four years. This design is mainly the design of transverse frame structure scheme of axis7 framework. In determining the distribution framework, the weight of each floor is calculated, using the vertex from the displacement method for moment, shear, and the earthquake cycle under axial force. Then calculate vertical load, including dead load, live load and snow load, internal forces in the structure of these loads, find the most unfavorable combination, and then select the calculation results the most secure and reinforcement drawings. In addition to the interior design of the stairs, floor and foundation, and will hand count the results of computer check, analysis results.
Keywords
Architectural design Frames structure Reinforced concrete
1、工程概况
本毕业设计题目为实际工程应用课题。本工程位于江苏省徐州市，为办公楼。实际工程的建筑层数为4层，建筑平面长宽约42m×18m，底层层高4.0m，其它层3.6m。结构形式为3跨框架结构。建筑结构安全等级为二级，设计使用年限为50年；建筑场地类别为Ⅰ类，地基基础设计等级为丙级；抗震设防烈度为7度(基本地震加速度为 0.10 g)，设计地震分组为第二组。
2、设计资料
（1）气象资料
基本风压值：0.35kN/m2
基本雪压：0.35kN/m2
（2）工程地质资料
a、本工程场地较平坦，废弃建筑已拆除，场地平整后室外绝对标高16.8m。
b、根据地质钻探，该场地天然地面下厚0.8m～1.2m为杂填土，其下为粘土层，黄褐色、可塑，厚8m，承载力标准值fk=200 kPa，压缩模量7.4MPa，下面为岩层。
c、建议以粘土层作为持力层，采用浅基础。
d、地下水位在天然地面下2.5米处，无侵蚀性。
e、建筑场地类别为Ⅰ类。
目 录
第一章 结构选型与布置 6
1.1结构选型 7
1.2结构布置 7
1.3工程已知条件 7
第二章 确定计算简图 7
2.1确定计算简图 9
2.2梁柱截面的初步确定 9
2.2.1梁截面尺寸估算 9
2.2.2柱截面尺寸估算 10
2.2.3楼板厚度初选 10
2.3确定材料强度等级 10
2.4荷载计算 10
2.4.1屋面横梁竖向线荷载标准值 11
2.4.2楼面横梁竖向线荷载标准值 11
2.4.3屋面框架节点集中荷载标准值 12
2.4.4楼面框架节点集中荷载标准值 12
2.4.5风荷载计算 13
2.4.6地震作用 14
第三章 框架内力计算 20
3.1恒载作用下的框架内力 20
3.2活载作用下的框架内力 29
3.3风荷载作用下的位移、内力计算 35
3.4地震作用下横向框架的内力计算 40
第四章 框架内力组合 50
第五章 框架梁柱截面设计 51
第六章 楼梯结构计算设计 53
6.1梯段板计算 53
6.2休息平台板计算 54
6.3梯段梁计算 55
第七章 现浇楼面板设计 57
7.1跨中最大弯矩 57
7.0求支座中点最大弯矩 58
7.3 A区格 59
7.4 B区格 60
第八章 基础设计 62
8.1荷载计算 62
8.2基础结构设计 63
结语 76
致谢 77
参考文献 78
|
