四层3092平米江苏扬州市某中学宿舍楼的设计(含建筑图结构图)

来源:56doc.com  资料编号:5D28274 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D28274
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

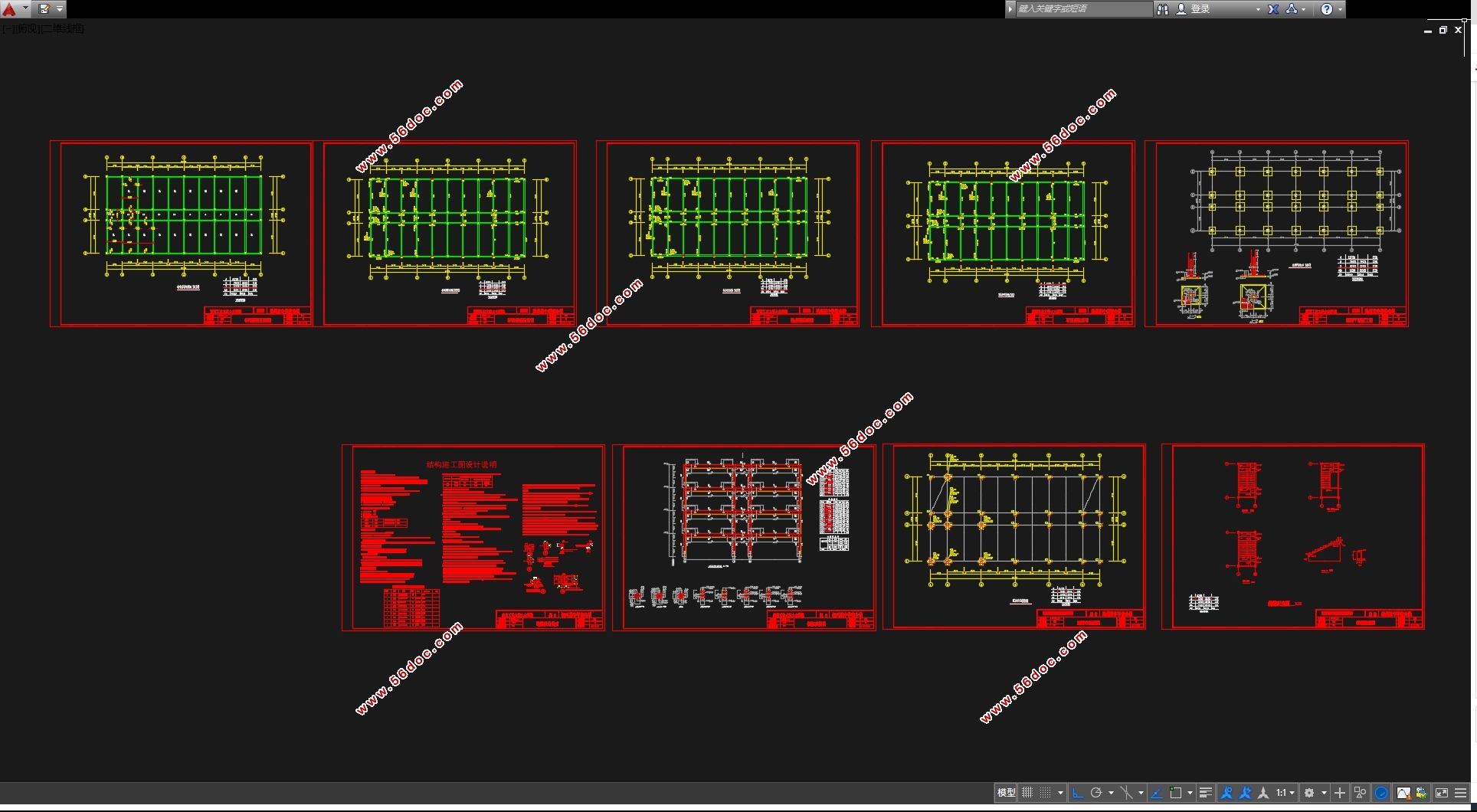

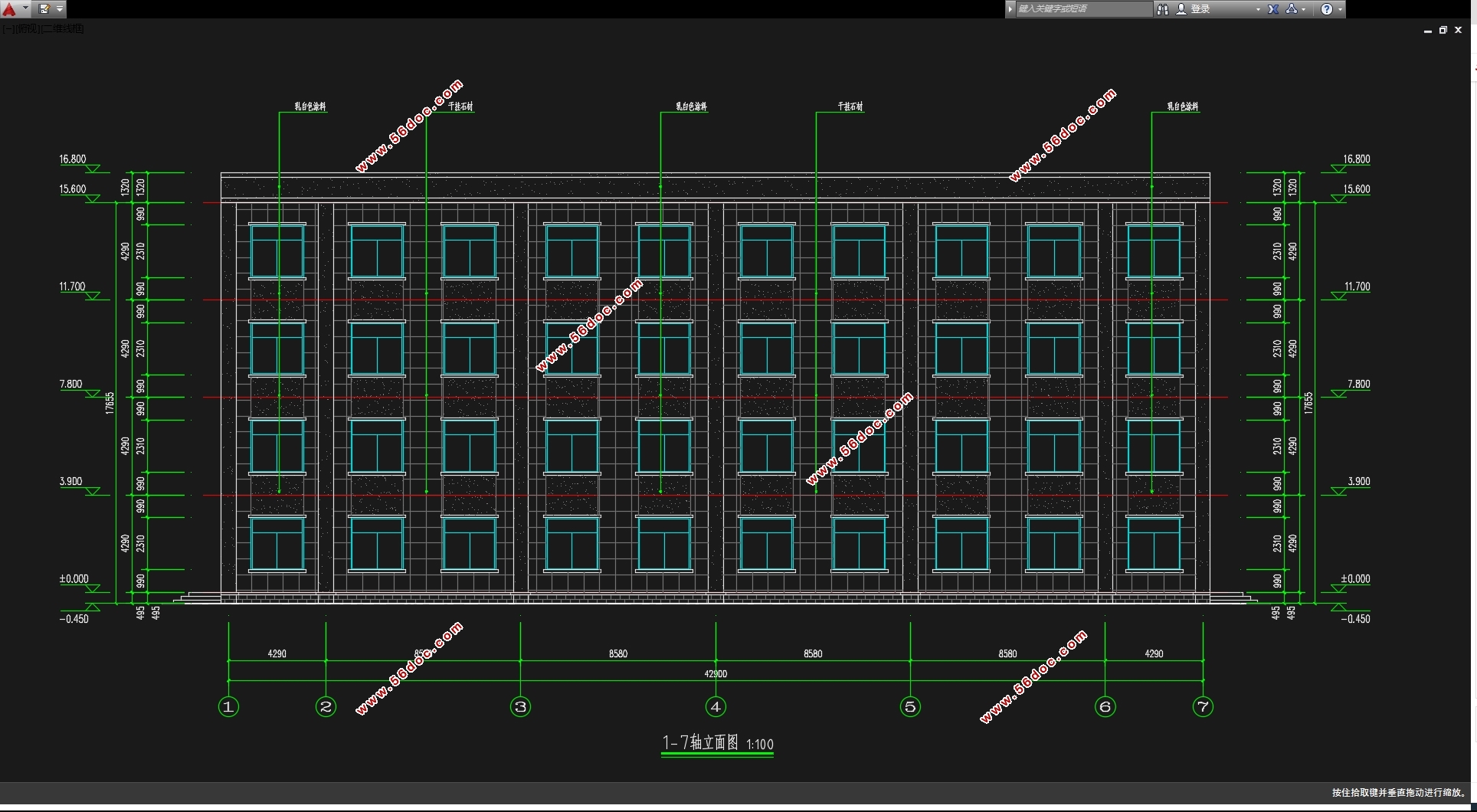

四层3092平米江苏扬州市某中学宿舍楼的设计(含建筑图结构图)(任务书,开题报告,外文翻译,论文计算书17000字,CAD建筑图10张,CAD结构图9张)
摘要
毕业设计是专业课教学的综合实践性教学环节,是对大学四年来所学内容的复习和巩固。本设计主要是进行了结构方案中横向框架7轴框架的设计。在确定框架布局之后,进行了层间荷载代表值的计算,利用顶点位移法求出自震周期下的结构弯矩、剪力、以及轴力。然后计算竖向荷载,包括恒载、活载和雪载,在这些荷载作用下结构的内力,找出最不利的组合,然后选出最安全的计算结果配筋并绘图。此外还进行了室内楼梯、楼盖以及基础的设计,并将手算结果与电算结果进行校核、分析。
关键词:建筑设计 框架结构 钢筋混凝土 PKPM

Abstract
Graduation design is a comprehensive practical teaching of specialized course teaching, the contents of the review for four years. This design is mainly the design of transverse frame structure scheme of axis7  framework. In determining the distribution framework, the weight of each floor is calculated, using the vertex from the displacement method for moment, shear, and the earthquake cycle under axial force. Then calculate vertical load, including dead load, live load and snow load, internal forces in the structure of these loads, find the most unfavorable combination, and then select the calculation results the most secure and reinforcement drawings. In addition to the interior design of the stairs, floor and foundation, and will hand count the results of computer check, analysis results.
Keywords
Architectural design  Frames structure   Reinforced concrete   PKPM

题目:江苏省扬州市某中学宿舍楼
     根据要求,本工程建筑面积约3092平方米,已拟定的建筑平面轴线尺寸长39米,宽19.5米,为4层3跨框架结构。详见建筑图纸。条件具体如下:
1、气象资料
1)基本风压
2)基本雪压值
2、水文地质资料
   (1)场地条件:场地平整,根据地层的沉积特点和物理力学特性自上而下可划分为三层,各土层描述如下:
1)层:素填土,灰褐色,主要成分是粉质粘土,该土层普遍分布,约0.5m厚。
2)粉质粘土,褐色、褐黄色。该土层普遍分布,约5.2m厚。
3)粉质粘土,棕黄色,坚硬。该土层本次钻探未钻穿。
  (2)基础型式及持力层:本工程采用柱下独立基础,基础持力层位于第2层粉质粘土,地基承载力特征值fak=270kPa。
   (3)本工程地下水埋深为10m左右,地下水对钢筋混凝土结构不具有侵蚀性。
(4)建筑场地类别:Ⅰ类(特征周期为0.45s)。
3、抗震设防烈度
7度,基本地震加速度值为0.15g,第三组。


四层3092平米江苏扬州市某中学宿舍楼的设计(含建筑图结构图)
四层3092平米江苏扬州市某中学宿舍楼的设计(含建筑图结构图)
四层3092平米江苏扬州市某中学宿舍楼的设计(含建筑图结构图)
四层3092平米江苏扬州市某中学宿舍楼的设计(含建筑图结构图)
四层3092平米江苏扬州市某中学宿舍楼的设计(含建筑图结构图)
四层3092平米江苏扬州市某中学宿舍楼的设计(含建筑图结构图)
四层3092平米江苏扬州市某中学宿舍楼的设计(含建筑图结构图)
四层3092平米江苏扬州市某中学宿舍楼的设计(含建筑图结构图)



目    录
第一章   结构选型与布置    6
1.1结构选型    6
1.2结构布置    6
1.3工程已知条件    6
第二章    确定计算简图    8
2.1确定计算简图    8
2.2梁柱截面的初步确定    9
2.2.1梁截面尺寸估算    9
2.2.2柱截面尺寸估算    9
2.2.3楼板厚度初选    9
2.3确定材料强度等级    9
2.4荷载计算    9
2.4.1屋面横梁竖向线荷载标准值    11
2.4.2楼面横梁竖向线荷载标准值    11
2.4.3屋面框架节点集中荷载标准值    12
2.4.4楼面框架节点集中荷载标准值    12
2.4.5风荷载计算    13
2.4.6地震作用    14
第三章   框架内力计算    21
3.1恒载作用下的框架内力    23
3.2活载作用下的框架内力    30
3.3风荷载作用下的位移、内力计算    34
3.4地震作用下横向框架的内力计算    40
第四章   框架内力组合    45
第五章    框架梁柱截面设计    51
第六章    楼梯结构计算设计    66
6.1梯段板计算    67
6.2休息平台板计算    69
6.3梯段梁计算    69
第七章  现浇楼面板设计    70
7.1跨中最大弯矩    70
7.2求支座中点最大弯矩    71
7.3 A区格    72
7.4 B区格    73
第八章  基础设计    76
8.1荷载计算    76
8.2基础结构设计    77
8.3地基变形验算    79
8.4基础结构设计    79
结语    83
致谢    84
参考文献    84
