四层3055平米沭阳某电子科技园职工公寓楼设计(含建筑图结构图)

来源:56doc.com  资料编号:5D28297 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D28297
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

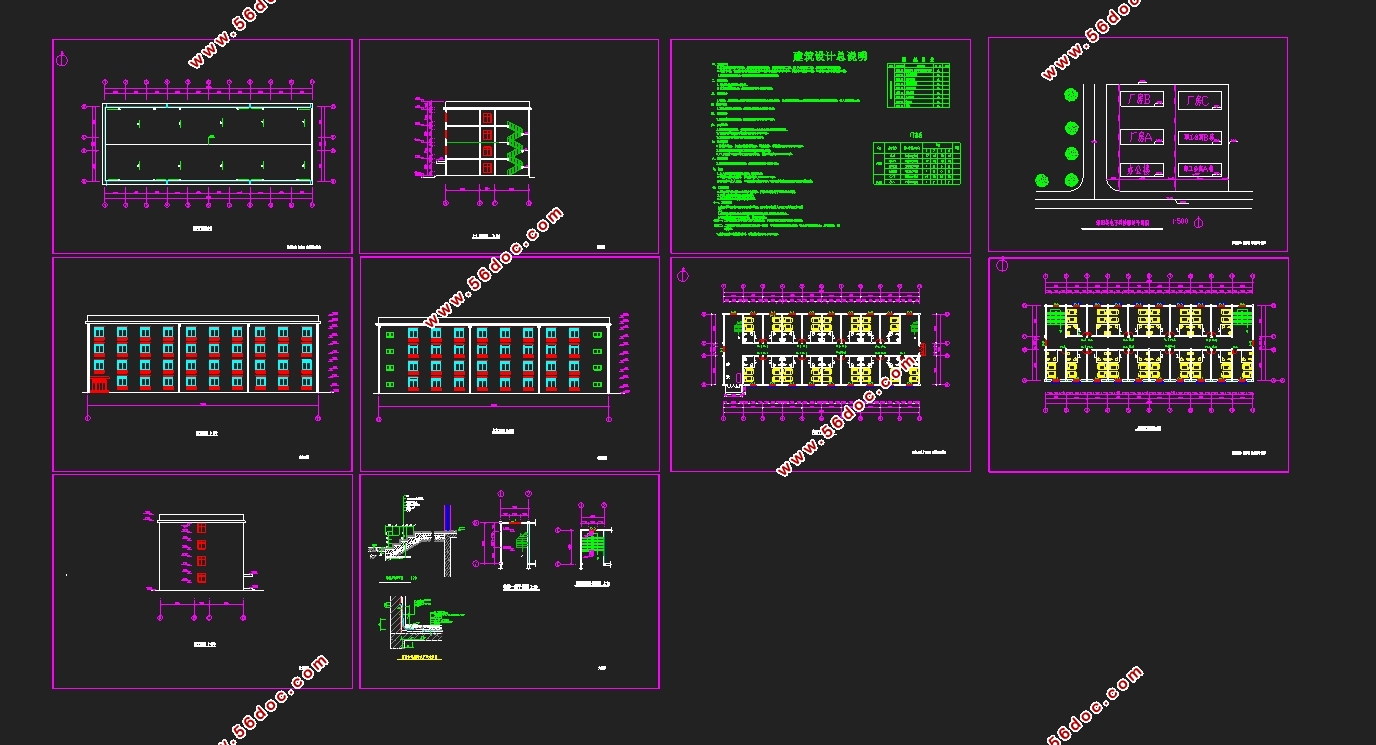

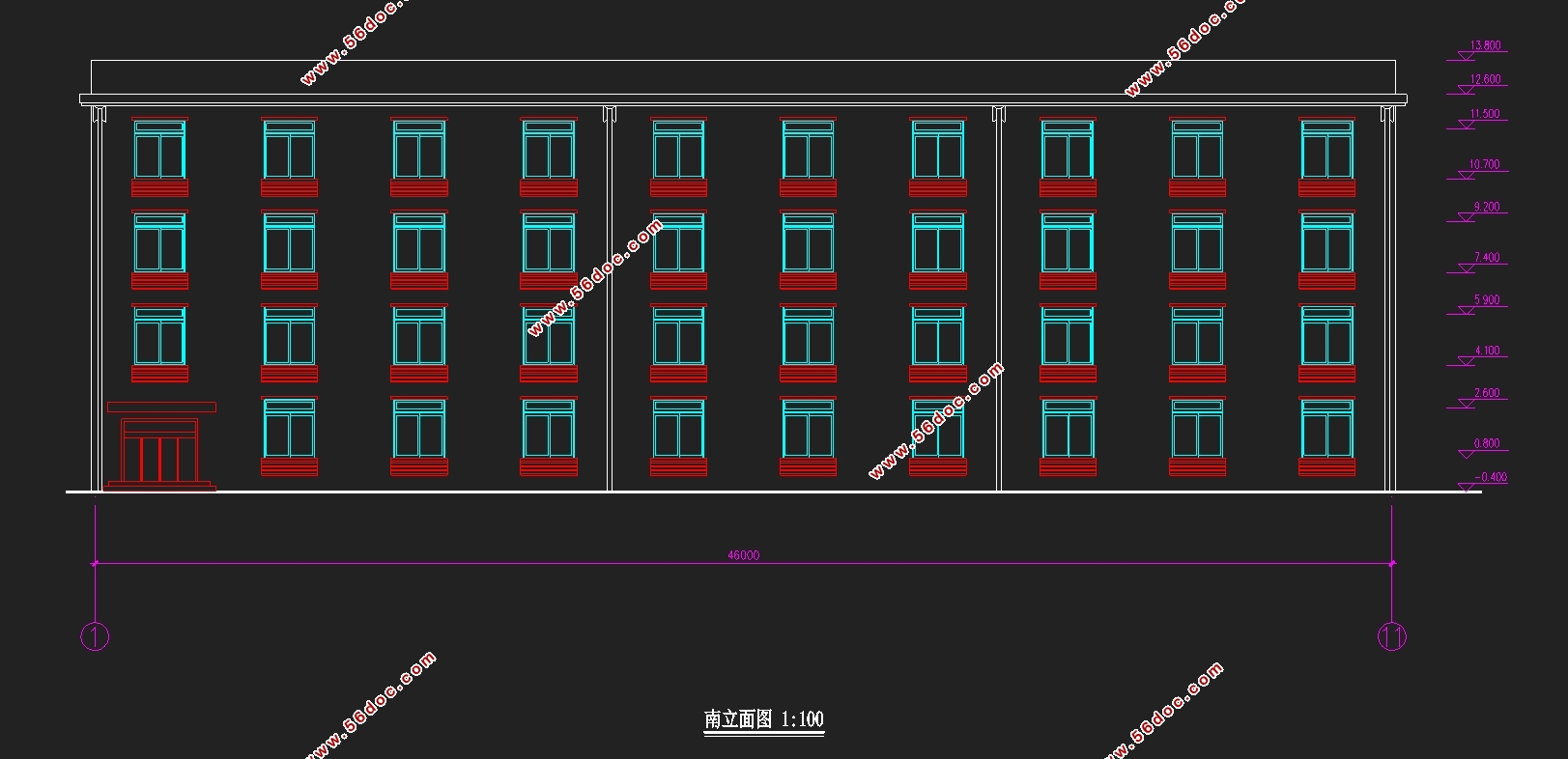

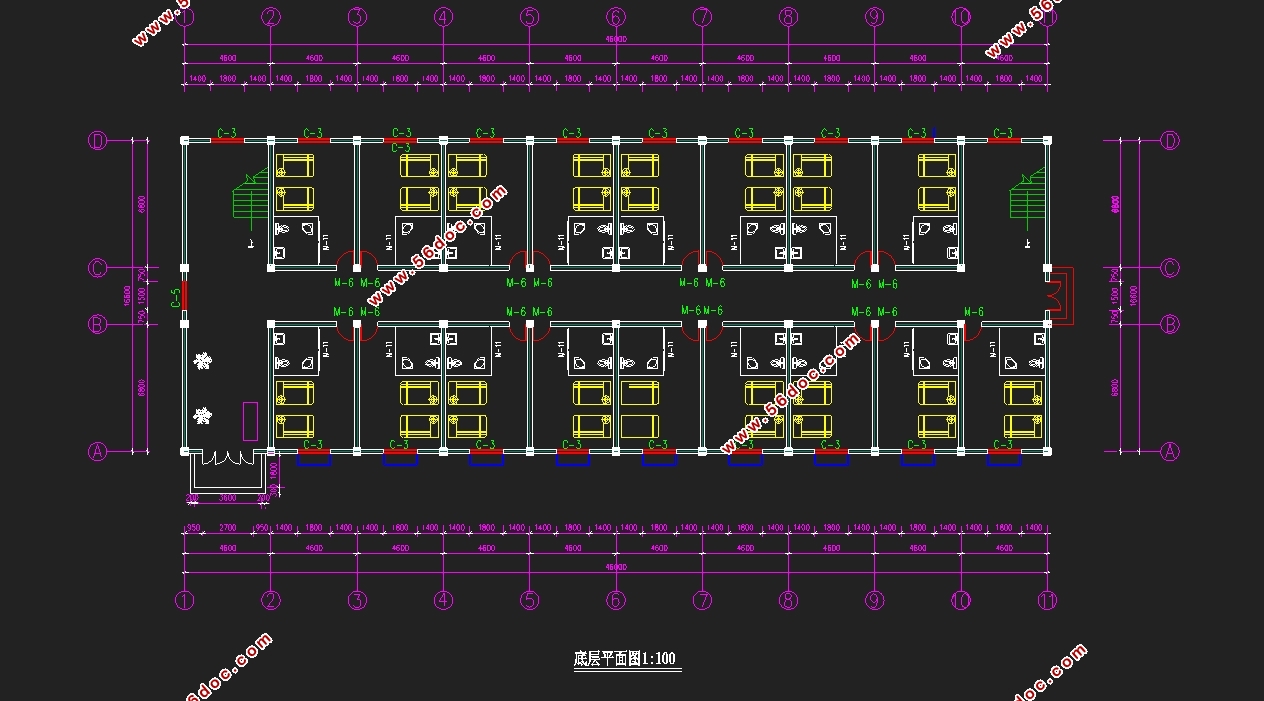

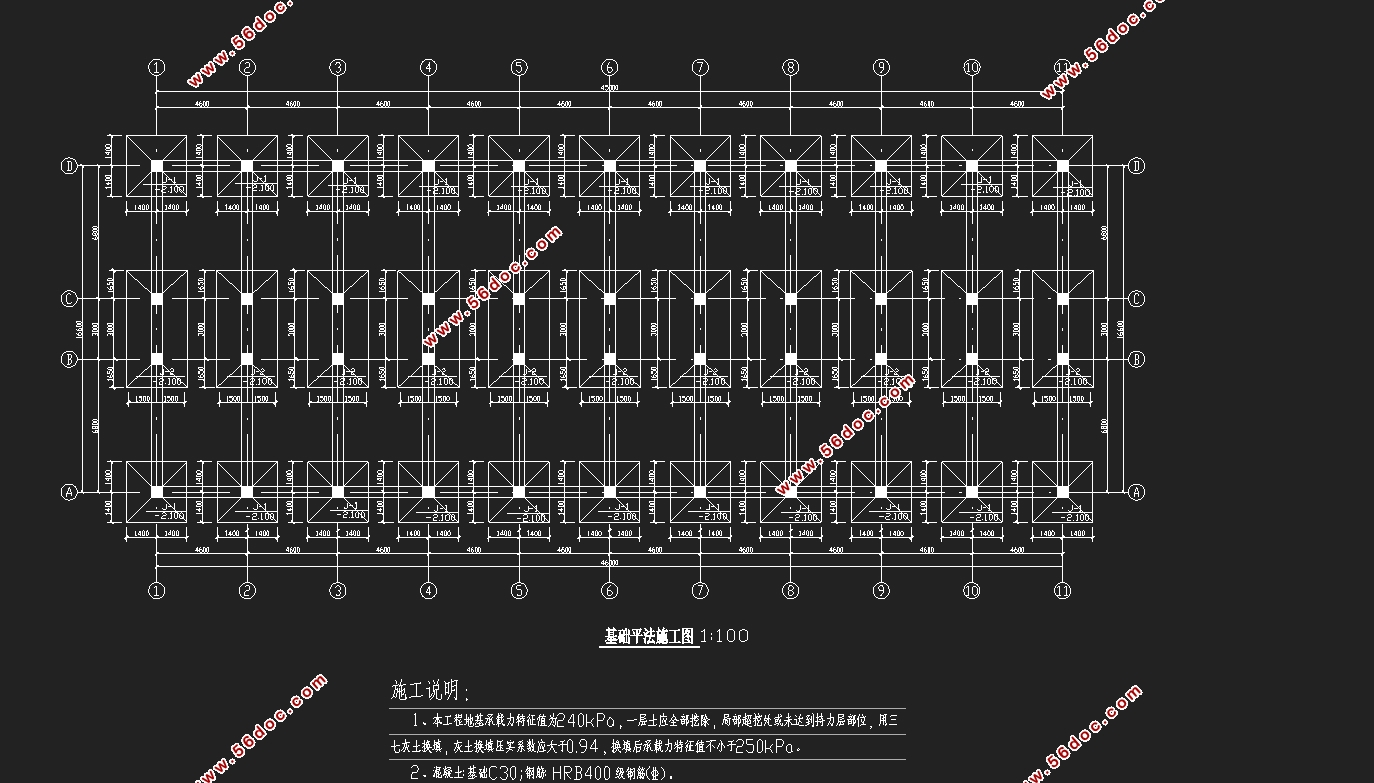

四层3055平米沭阳某电子科技园职工公寓楼设计(含建筑图结构图)(论文计算书10000字,CAD建筑图9张,CAD结构图9张)
摘  要
本工程为为沭阳某电子科技园职工公寓A楼设计,总建筑面积3055 m2,其合理设计使用年限为50年。本计算书是设计其中的大学学生活动中心,采用钢筋混凝土框架结构设计体系,方案三为3跨四层对称结构(6.8m+3.0 m+6.8m),每层纵向布置10个4.6m的开间,设计层高为3.3m。
本工程结构设计采用多层钢筋混凝土框架结构,基本步骤为:结构计算简图的确定;荷载计算;内力分析;内力组合;梁、柱截面配筋、板的设计、楼梯的设计、基础的设计以及结构施工图的绘制等。其中,内力计算考虑以下四种荷载作用,即恒荷载、活荷载、风荷载以及地震作用;柱、板的设计采用弹性理论;梁的设计采用塑性理论;楼梯选用板式楼梯;基础选用十字交叉条形基础。在进行截面抗震设计时,遵循了强剪弱弯,强柱弱梁,强节点弱构件的设计原则,且满足构造要求。
关键词:框架结构;地震作用;内力;设计;配筋

ABSTRACT
This project is designed for the A building of the employee apartment of the Electronic Science Park in Shuyang,with a total construction area of 3055reasonable design life of 50 years. This book is designed to calculate which university student activity center,the use of reinforced concrete frame structure design system,programs across five three three symmetrical structure (6.8m +3.0 m +6.8m),each arranged longitudinally 104.5 m of bay design storey is 3.3m.
Reinforced concrete frame structure is adopted in this engineering. The design includes determination of structure calculating diagram;calculation of load;analysis of internal force;combination of internal force;reinforcement for beams and columns;the design of slab,stair and basement;the drawing of structural working plan. Dead load,live load,wind load and earthquake action are considered. The design of beams is based on plastic analysis. Slab stair and strip foundation are selected in this design. In the seismic design,the design principle of ‘strong column and weak beam,strong shear and weak bending,strong joint week member’ is obeyed. And the cross-section can meet the demand of construction.
Key words:frame; action of earthquake; internal force; design; reinforcement

本工程为实际应用课题,结构为4层钢筋混凝土框架,主要参数设计如下:
1.1 气象资料
基本风压:0.40 kN/m2;地面粗糙度为B类;
基本雪压:0.40 kN/m2
1.2 工程地质资料
抗震设防烈度为7度,设计基本地震加速度值为0.15g,属抗震设计地震分组第一组;场地土类别为Ⅱ类。稳定地下水位位于地表下2.0m,对混凝土无侵蚀性。
1.3 活荷载
屋面活荷载:0.5  / ;
走廊、楼梯活荷载:3.5  / ,其它楼面活荷载:3.0  / 。
1.4所用材料
混凝土C30: fc=14.3N/mm2,ft=1.43N/mm2;
HPB300级钢筋:fy=270N/mm2; HRB400级钢筋: fy=360N/mm2。
