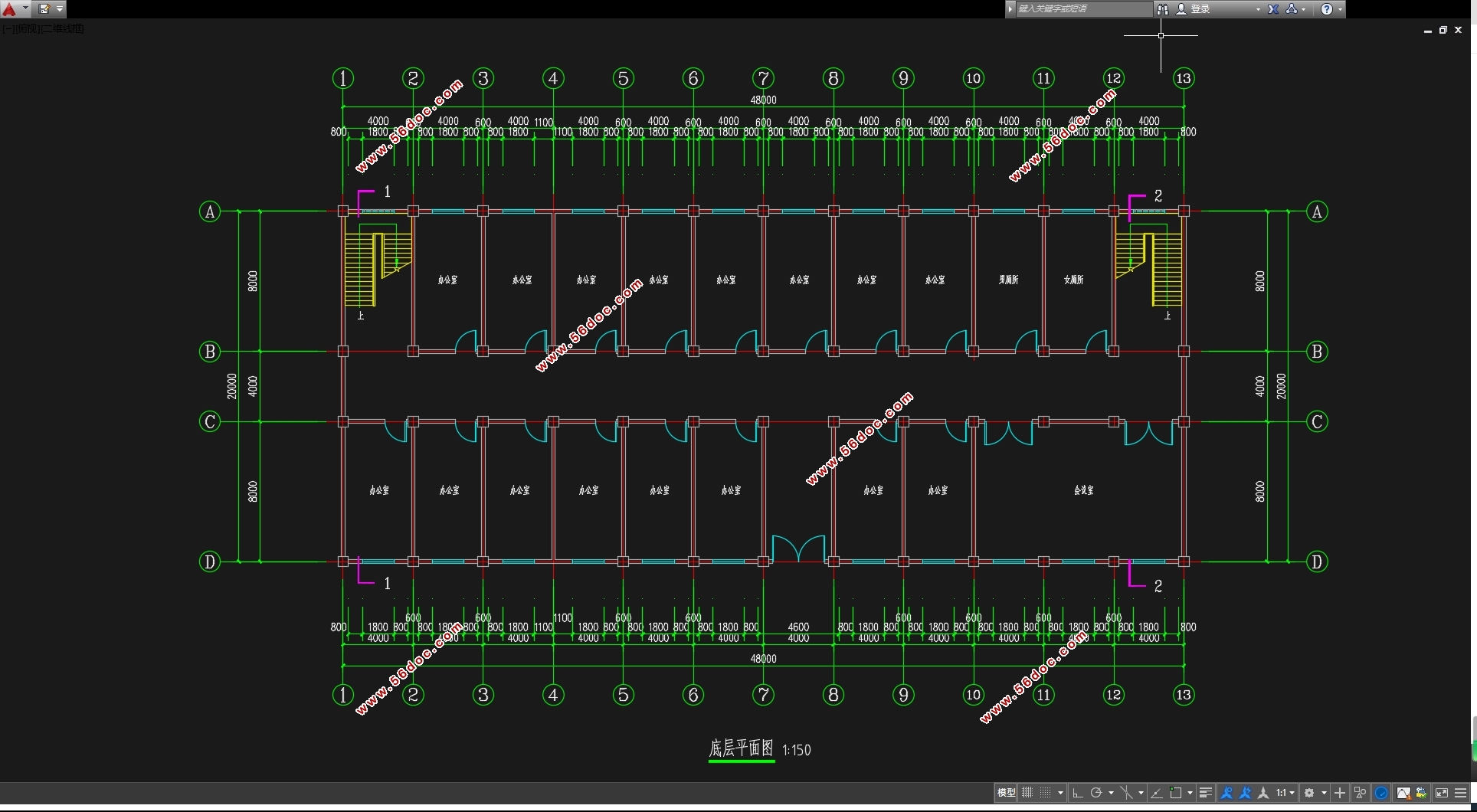

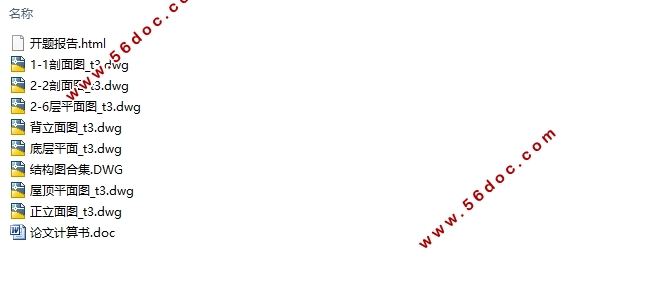

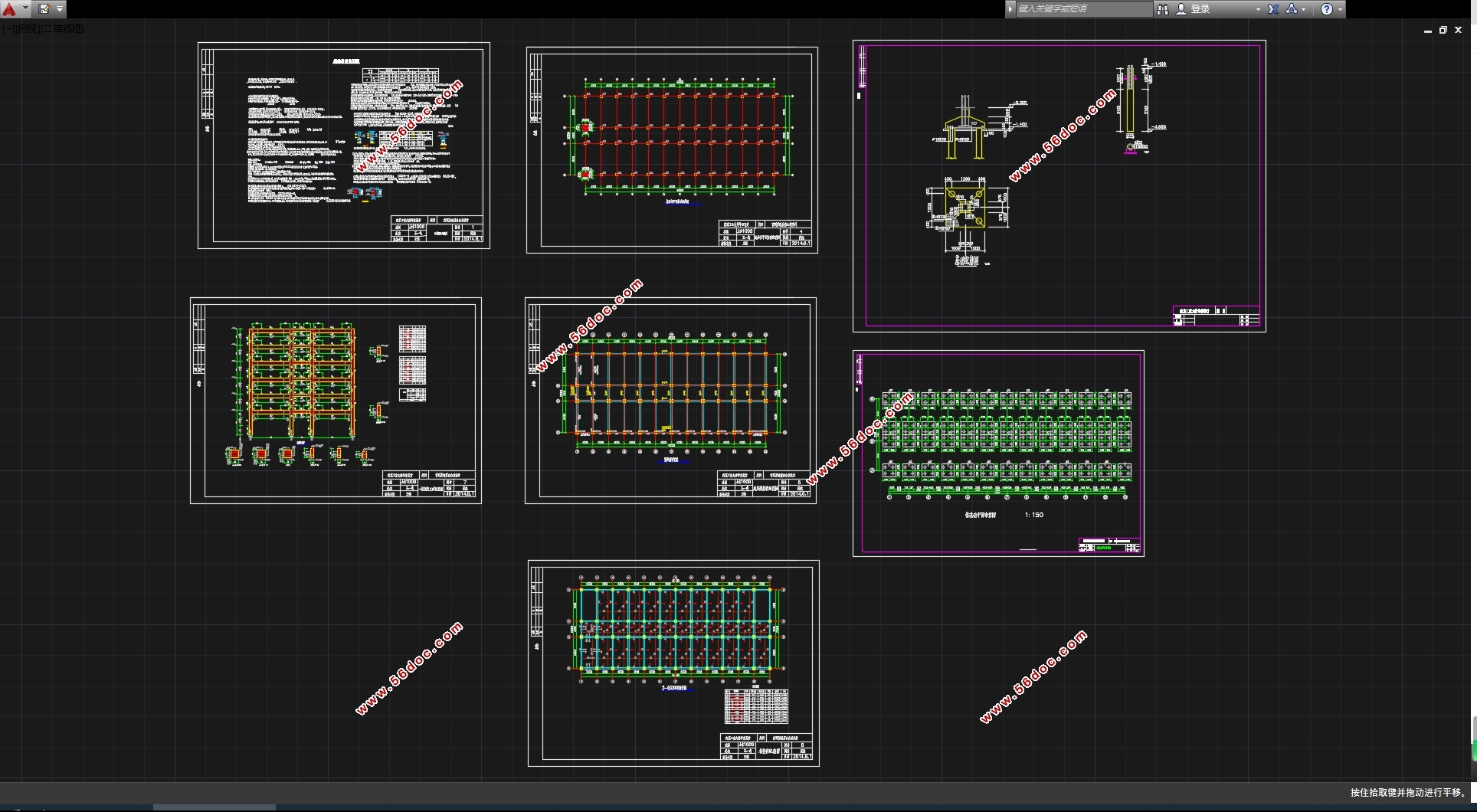

六层5950平米南通某政府办公楼设计(含建筑图结构图)(开题报告,论文计算书16000字,CAD建筑图7张,CAD结构图6张)
摘 要
根据建筑方案图，本工程结构为六层现浇钢筋混凝土多层框架结构，建筑面积约5950m2。抗震设防烈度为7度；设计基本地震加速度值为0.1g，框架的抗震等级为三级；采用锥形基础，地基基础设计等级丙级；建筑室内外高差450mm，室外标高即为现有自然地面标高。
根据建筑设计和结构承重、抗震方面的要求以及场地地质条件，合理地进行结构选型和结构整体布置，确定各种结构构件的尺寸，选取一榀主要横向结构框架进行结构设计计算，用计算结构力学程序对该榀结构框架进行电算与手算结果进行对比分析；完成楼梯设计和基础设计；用PKPM软件对整栋框架结构进行PKPM电算；绘制出相关建筑和结构施工图。
通过本模拟设计，可使学生综合土木工程专业各课程的知识，了解建筑设计方法，熟悉结构设计与分析过程。
关键词：弯矩；剪力；配筋；抗震
Design of a government office building in nantong
ABSTRACT
According to the construction plans, the six layer structure of cast-in-place reinforced concrete frame structure, construction area of about 5950m2. Seismic fortification intensity is 7 degrees; the basic design of the earthquake acceleration is 0.1g, the seismic rating of three level; the cone base, foundation design grade C; indoor and outdoor height 450mm, outdoor elevation is an existing natural ground level.
According to seismic design and structure bearing, and the requirements of the site geological conditions, the overall layout structure selection and reasonable structure, determine various structural component size, select a main transverse frame structure design, the frame structure of computerized and manual calculation results were compared with calculation of structural force study procedures; complete stair design and basic design; PKPM computerization on the entire frame structure using PKPM software; draw the relevant building and construction drawing.
Through the simulation design, can make comprehensive civil engineering students each course knowledge, design methods to understand the architecture, familiar with the structure design and analysis process.
Keywords: moment; shear; reinforcement; seismic

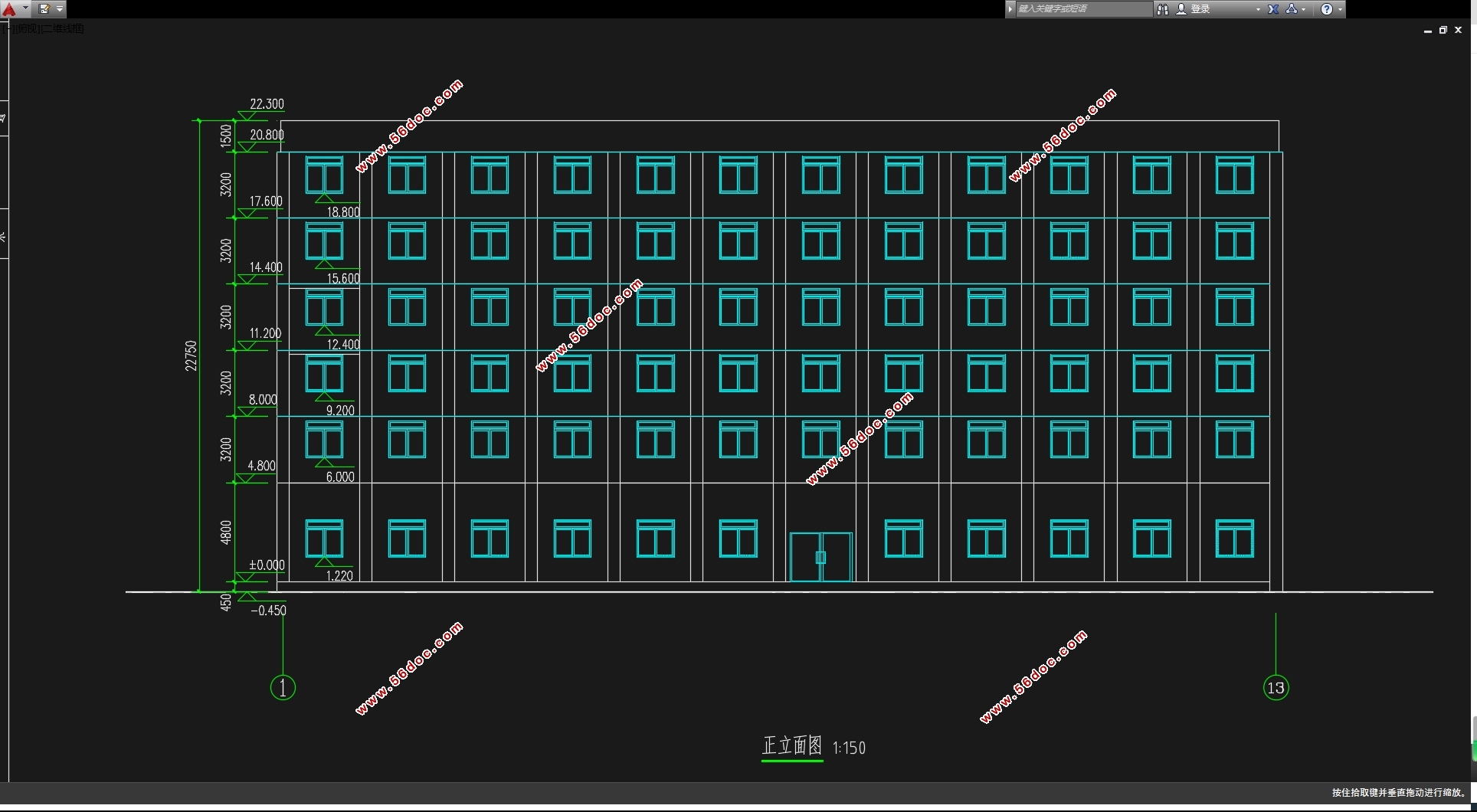

本毕业设计是实际工程应用课题。工程地点为江苏省南通市，建筑长48.4m，宽20.6m，6层3跨钢筋混凝土框架结构，跨距相等，建筑面积5950m2。底层层高为4.8m、其余各层层高均为3.2m。建筑结构安全等级为二级，设计使用年限为50年。场地土类别为Ⅱ类。
2、工程地质资料
(1)经勘察查明，根据地层的沉积特点和物理力学特性自上而下共可划分为3层，各土层描述如下：
①层：素填土，灰褐色，主要成分为粉质粘土。该层土场地普遍分布，约0.5m厚。
②层：中密卵石。该层土场地普遍分布，约5.2m厚。
③层：密卵石，该层土本次钻探未钻穿。

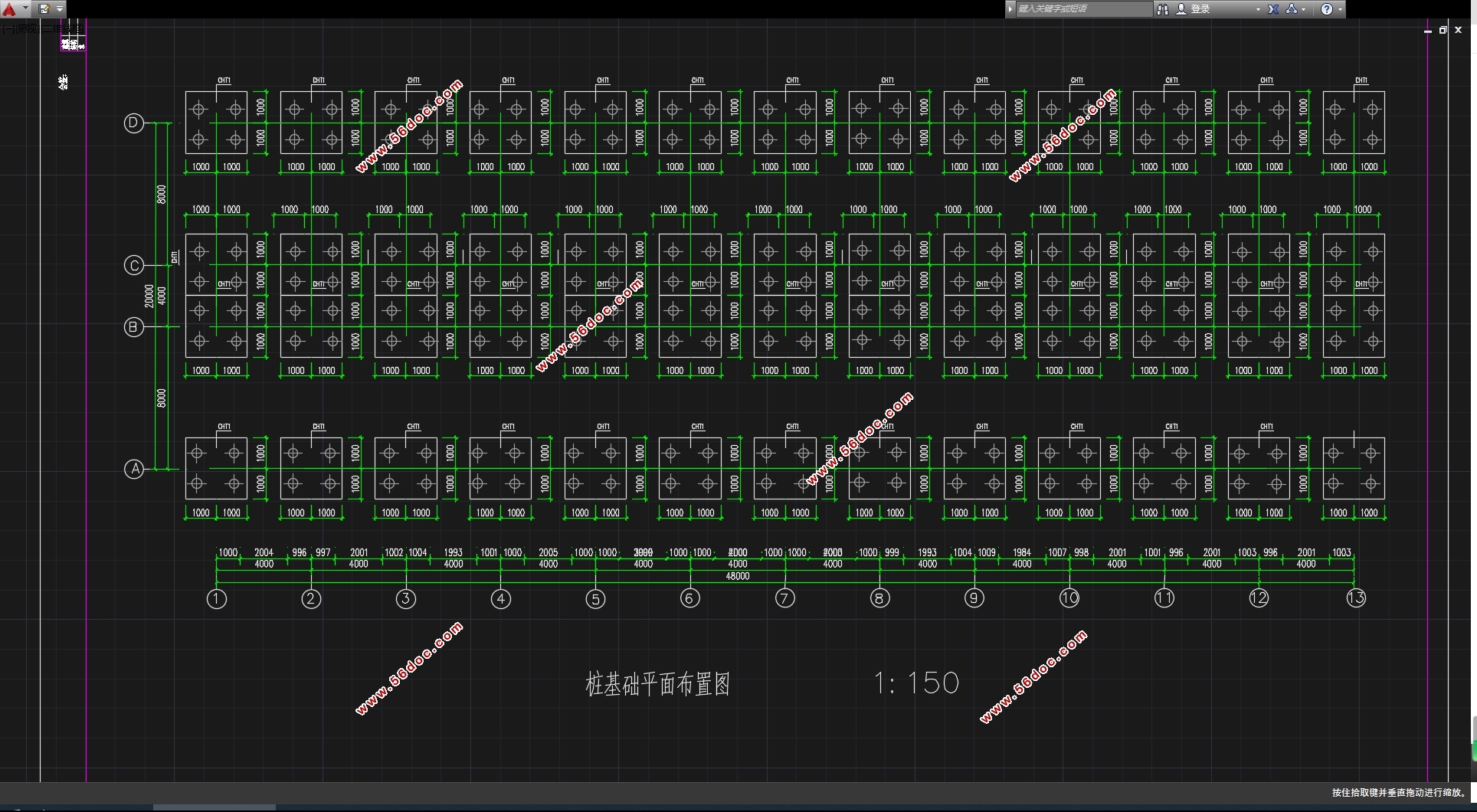

(2)基础型式及持力层：本工程采用桩基础；基础持力层位于第3层密卵石，地基承载力特征值 Fak=260KPa
(3)本工程地下水埋深为10米左右，地下水对钢筋混凝土结构不具侵蚀性。
(4) 建筑场地类别:Ⅱ类（特征周期0.45s）。。
3、施工技术条件
本工程由大型建筑工程公司承建，设备齐全，技术良好。水、电供应由建设单位保证。
4、材料供应
三材及一般材料能按计划及时供应。
目 录
第一章 结构选型与布置 1
1.1结构选型 2
1.2结构布置 3
1.3已知条件 5
第二章 确定计算简图 6
2.1确定计算简图 8
2.2梁、柱截面尺寸 11
2.3荷载计算 12
第三章 框架内力计算 13
3.1恒载作用下的框架内力 26
3.2活载作用下的框架内力 28
3.3风荷载作用下的位移、内力计算 32
3.4地震作用下横向框架的内力计算 38
第四章 框架内力组合
4.1荷载组合 39
4.2控制截面及最不利内力 46
4.2.1 控制截面 48
4.2.2最不利内力组合 49
4.3弯矩调幅 51
第五章 框架梁柱截面设计 52
5.1框架梁截面设计 55
5.2框架柱截面设计 58
第六章 楼梯结构计算设计 62
6.1梯段板计算 63
6.2休息平台板计算 64
6..3梯段梁计算 65
第七章 现浇楼面板设计 65
7.1跨中最大弯矩 66
7.2求支座中点最大弯矩 67
7.3 A区格 68
7.4 E区格 69
第八章 基础设计 70
8.1荷载计算
8.2确定基础底面积 73
8.3地基变形验算 79
8.4基础结构设计 81
主要参考文献
|
