五层3060平米连云港某热能有限公司办公楼设计(含建筑图结构图)

来源:56doc.com  资料编号:5D28349 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D28349
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

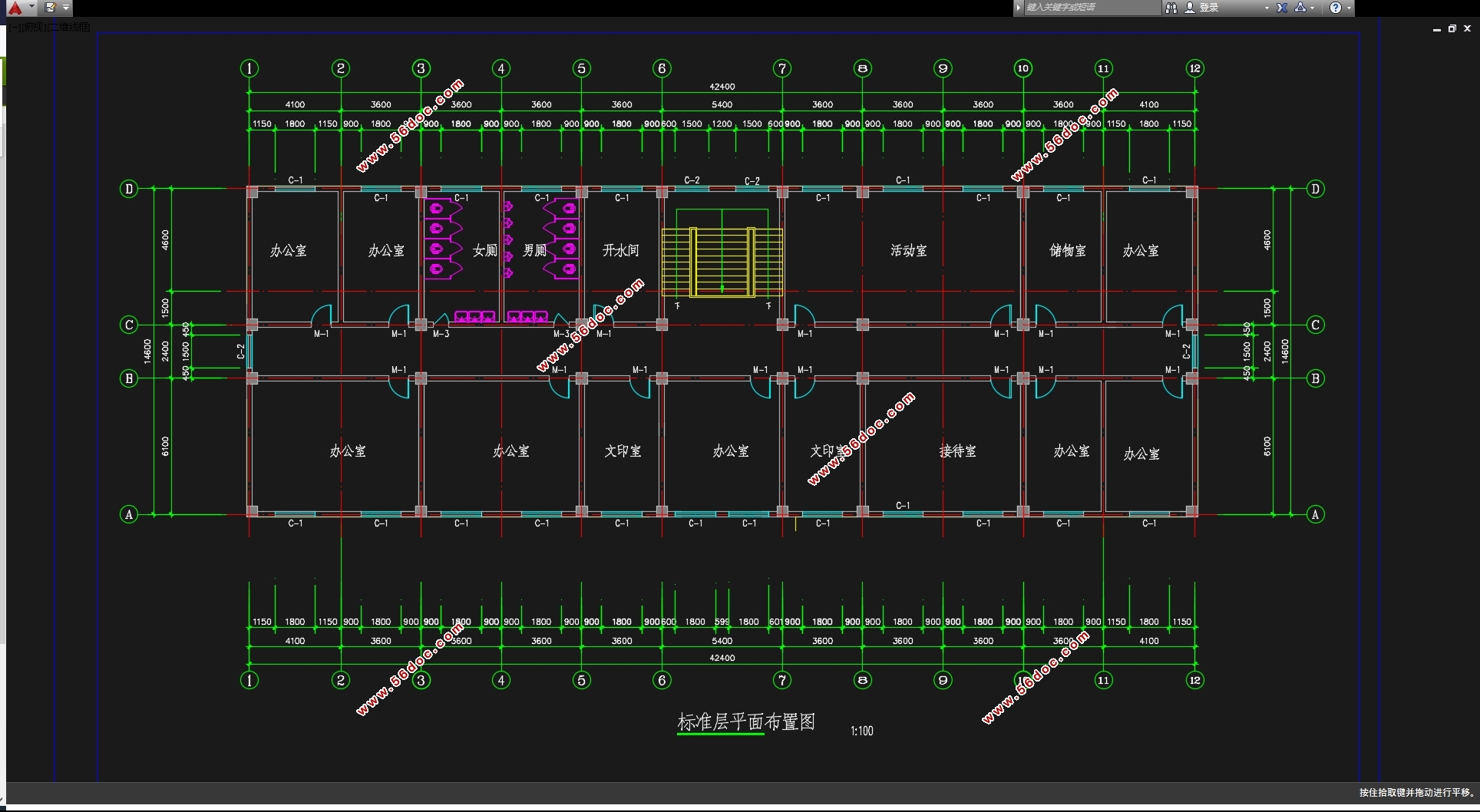

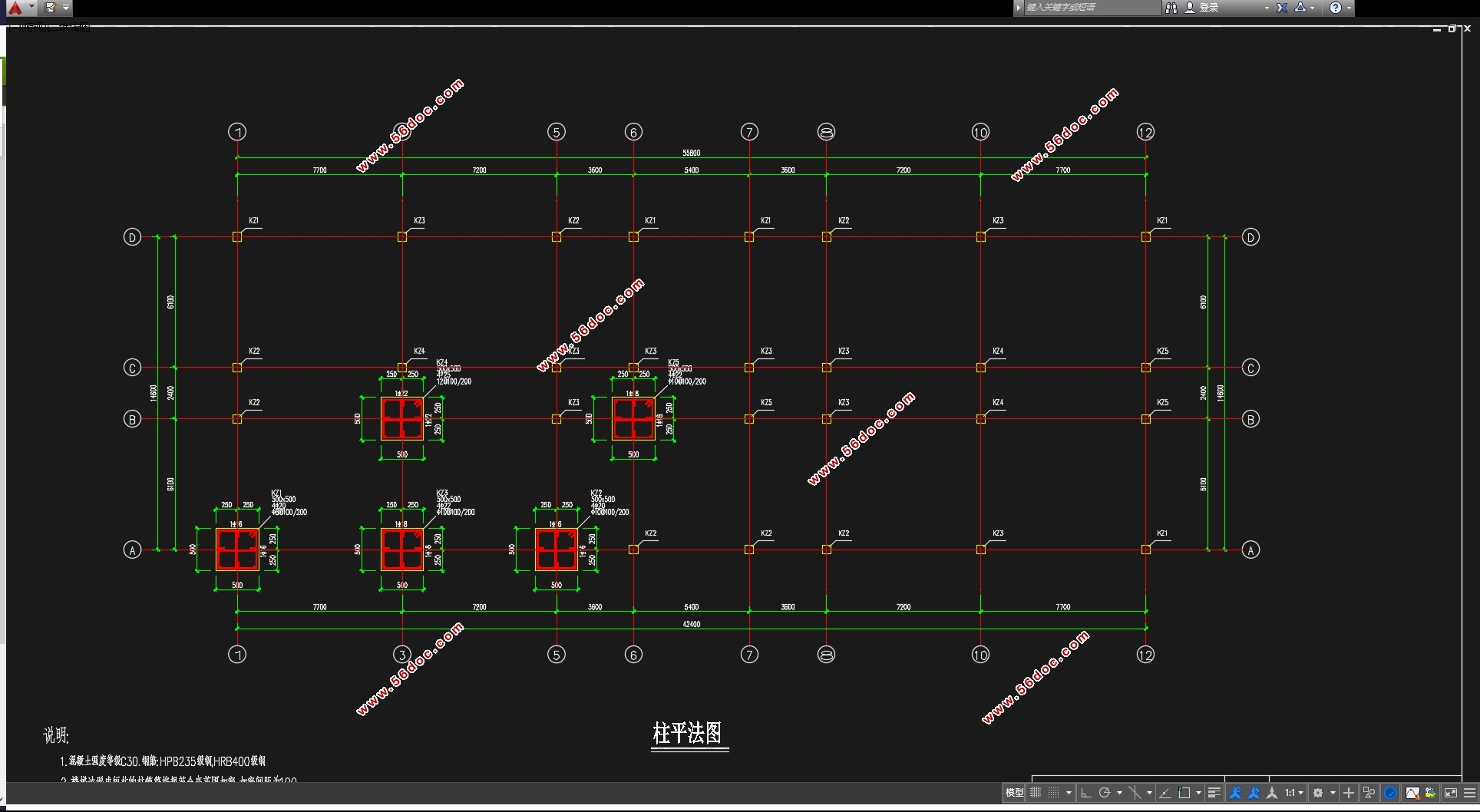

五层3060平米连云港某热能有限公司办公楼设计(含建筑图结构图)(开题报告,论文计算书17000字,CAD建筑图6张,CAD结构图6张)
摘要
本工程为连云港市一拟建多层办公楼,按使用功能将建筑分为五层。楼房标高17.80m,总建筑面积3060m2。
本工程结构设计采用多层钢筋混凝土框架结构,基本步骤为:结构计算简图的确定;荷载计算;内力分析;内力组合;梁、柱截面配筋、板的设计、楼梯的设计以及结构施工图的绘制等。其中,内力计算考虑以下四种荷载作用,即恒荷载、活荷载、风荷载以及地震作用;柱、板的设计采用弹性理论;梁的设计采用塑性理论;楼梯选用板式楼梯;基础选用十字交叉条形基础。在进行截面抗震设计时,遵循了强剪弱弯,强柱弱梁,强节点弱构件的设计原则,且满足构造要求。
关键词:框架结构;地震作用;内力;设计;配筋

ABSTRACT
This engineering is an office building of many layers in LianyunGang City . According to the function, the construct consists of five layers. The building is 17.8meters in height and the total floor area is 3060m2 .
Reinforced concrete frame structure is adopted in this engineering. The design includes determination of structure calculating diagram; calculation of load; analysis of internal force; combination of internal force; reinforcement for beams and columns; the design of slab, stair and basement; the drawing of structural working plan. Dead load, live load, wind load and earthquake action are considered. The design of beams is based on plastic analysis. Slab stair and strip foundation are selected in this design. In the seismic design, the design principle of “strong column and weak beam, strong shear and weak bending, strong joint week member” is obeyed. And the cross-section can meet the demand of construction.
Keywords: frame; action of earthquake; internal force; design; reinforcement

本设计为五层的钢筋混凝土框架结构,主要设计资料如下:
1.1 设计标高
室内设计标高±0.000。
1)经勘察查明,根据地层的沉积特点和物理力学特性自上而下共可划分为3层,各土层描述如下:
①层:素填土,灰褐色,主要成分为粉质粘土。该层土场地普遍分布,约0.5m厚。
②层:中密卵石。该层土场地普遍分布,约5.2m厚。
③层:密卵石,该层土本次钻探未钻穿。
(2)基础型式及持力层:本工程采用桩基础;基础持力层位于第3层密卵石,地基承载力特征值 Fak=260KPa
(3)本工程地下水埋深为10米左右,地下水对钢筋混凝土结构不具侵蚀性。
(4) 建筑场地类别:Ⅱ类(特征周期0.45s)。


五层3060平米连云港某热能有限公司办公楼设计(含建筑图结构图)
五层3060平米连云港某热能有限公司办公楼设计(含建筑图结构图)
五层3060平米连云港某热能有限公司办公楼设计(含建筑图结构图)
五层3060平米连云港某热能有限公司办公楼设计(含建筑图结构图)
五层3060平米连云港某热能有限公司办公楼设计(含建筑图结构图)
五层3060平米连云港某热能有限公司办公楼设计(含建筑图结构图)
五层3060平米连云港某热能有限公司办公楼设计(含建筑图结构图)


目 录
摘  要    I
前  言    1
第1章  设计资料    5
1.1 设计标高    5
第二章  结构布置及计算简图    7
2.1 结构布置    7
2.2 结构选型    7
2.2.1 截面初选梁柱    7
2.2.1.1 梁截面初选    7
2.2.1.2 柱截面初选    7
第三章  荷载计算    8
3.1 恒荷载计算    8
3.1.1 屋面框架梁线荷载标准值    8
3.1.2 楼面框架梁线荷载标准值    8
3.1.3 屋面框架节点集中荷载标准值    9
3.1.4 楼面框架节点集中荷载标准值    10
3.2 活荷载计算    11
3.3 风荷载计算    12
3.4 重力荷载代表值计算    13
第四章  内力分析    15
4.1 水平地震作用下内力计算    15
4.1.1 框架刚度计算    15
4.1.2 结构基本自振周期计算    15
4.1.3 多遇水平地震作用标准值计算    15
续表4-5    16
4.1.4 横向框架弹性变形验算    16
4.1.5 水平地震作用下横向框架内力分析    17
4.2 恒载作用下内力计算    18
4.3 活载作用下内力计算    19
4.4 风荷载作用下内力计算    23
第五章  内力组合    26
5.1 梁内力组合    26
5.2 柱内力组合    26
第六章  框架梁、柱截面设计    28
6.1 框架梁的截面设计    28
6.1.1 正截面受弯承载力计算    30
6.1.2 斜截面受剪承载力计算    32
6.2 框架柱的截面设计    33
6.2.1 剪跨比和轴压比验算    33
6.2.2 正截面承载力计算    34
6.2.3 斜截面承载力计算    35
第七章  板的结构设计    36
7.1 楼面板设计    36
7.2.1 荷载计算    39
第八章  楼梯设计    38
8.1 梯段板设计    38
8.1.1 TB-1板的计算    38
8.1.1.1 计算简图及截面尺寸    38
8.1.1.2 荷载计算    38
8.3 PTB-1平台板设计    39
8.3.1 计算简图及截面尺寸    45
8.3.2 荷载及内力计算    41
8.3.2.1 按第一受力状态计算    42
8.3.2.2按第二受力状态计算    43
8.4 平台梁设计    50
基础设计                                                                59
第九章  pkpm电算结论    62
致  谢    89
参考文献    90
