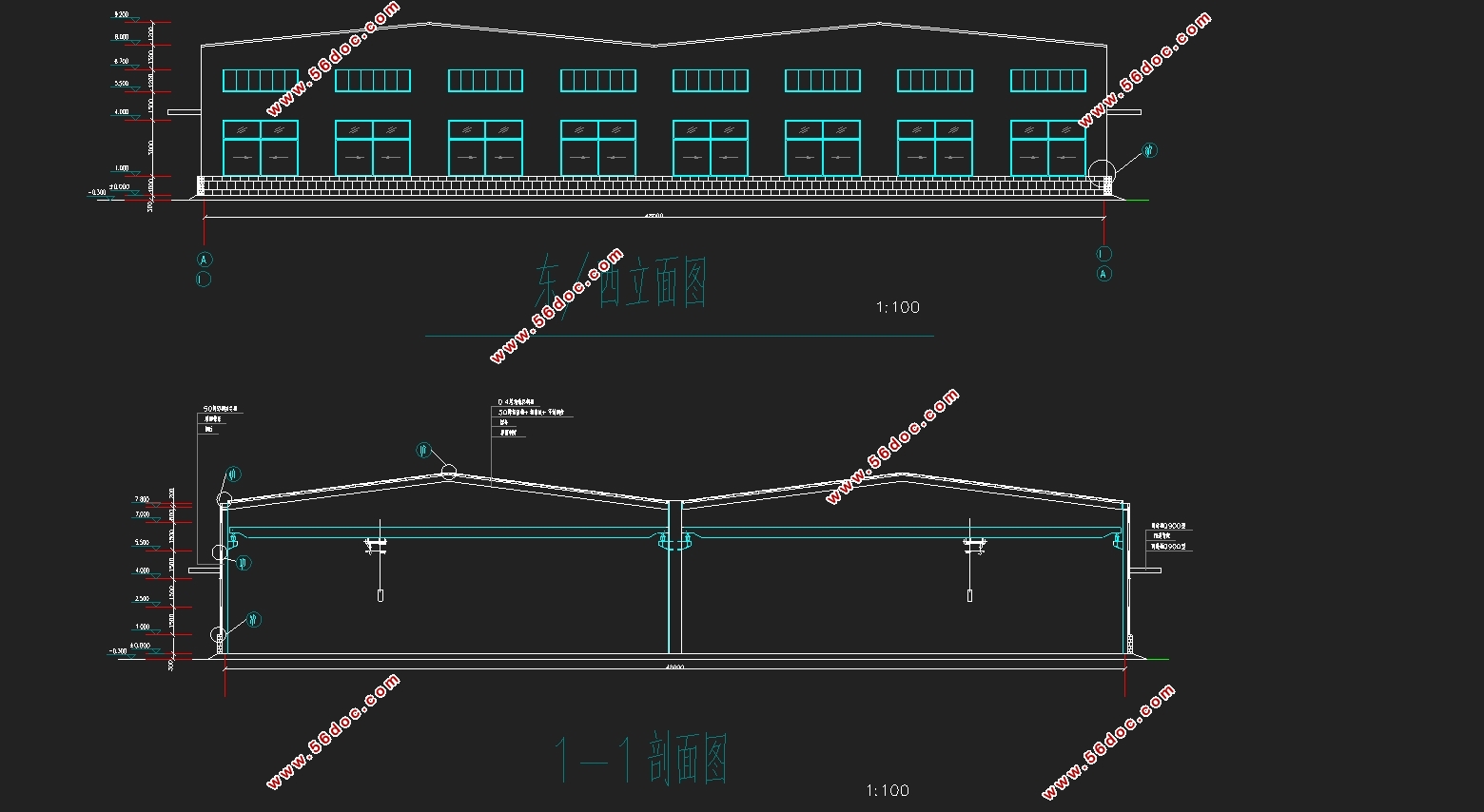

单层2880平米某公司轻型门式刚架结构厂房设计(含建筑图结构图)

来源:56doc.com  资料编号:5D28352 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D28352
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

单层2880平米某公司轻型门式刚架结构厂房设计(含建筑图结构图)(任务书,开题报告,外文翻译,论文计算书14000字,CAD图16张)
摘 要
本工程为南京某箱包有限公司厂房设计,采用门式刚架结构,本地区抗震设防烈度为7度,场地类别为I类场地,基本风压0.40KN/M,基本雪压0.65 KN/M。厂房平面尺寸为48m×60m,柱轴线尺寸为7.5m。
本设计主要进行了结构方案中的主刚架的计算,使用手算与机算两种手段,机算则使用PKPM中的STS软件进行计算。
本设计贯彻“实用、安全、经济、美观”的设计原则。按照建筑设计规范,认真考虑影响设计的各项因素。整个结构在设计过程中,严格遵循相关的专业规范的要求,参考相关资料和有关最新的国家标准规范,对设计的各个环节进行综合全面的科学性考虑。总之,适用、安全、经济、使用方便是本设计的原则。设计合理可行的建筑结构方案是现场施工的重要依据。
关键词: 门式刚架 力法 PKPM STS

ABSTRACT
Keywords:
This works for the company RongBao is used the portal frame structure ,in the region earthquake intensity of 8 degrees ,site classification as Class I venues. The basic pressure 0.40 KN / M, basic snow pressure 0.65KN/M. The size of  this work is 48m × 60m, column axis dimensions of 7.5m.
The design of the main structure of the program carried out in the main frame is calculated by the hand count or the machine count. Machine operator using the STS PKPM calculation software .
The design and implement "practical, security, economic, aesthetic," the design principles. With the architectural design, design seriously consider the influence of the various factors. According to the structural and architectural detail and the overall relationship.The whole structure of the design process, in strict compliance with the relevant professional standard, reference to relevant information and the latest national standards and specifications, and design of the various components of a comprehensive scientific considerations. In short, application, security, economic and user-friendly design is the principle. Design reasonable and workable structure of the program is the construction site of the important basis for the construction.
Key  words:portal frame , physis method ,PKPM , STS

1.1工程概况
1.1.1工程名称:南京某箱包有限公司厂房设计
1.1.2工程地点:南京
1.1.3已确定的设计初步方案:
      南京荣宝箱包有限公司因生产需要建设厂房,房屋采用两跨四坡双脊单层轻型门式刚架钢结构厂房,车间跨度为24m,刚架间距7.5m,各跨内设置起重量为5t的A4级电动单梁吊车1台,平面轴线尺寸为48m×60m。初步确定的柱网布置、厂房剖面示意图见附图。
1.1.4工程地质资料
1.1.4.1建筑物所在地场地为Ⅱ类场地,无液化土层。水位在绝对标高-1.5m以下,无腐蚀性。
1.1.4.2根据地质钻探,该场地土质较均匀,土层分布情况如下:
①杂填土,松散,厚度0.2~0.5m;
②粘土,可塑,ES=5.5Mpa,fak=130Mpa,厚度0.5~1.1m;
③粘土,可塑,ES=7.0Mpa,fak=170Mpa,厚度3.5~5.0m;
④粉质粘土,可塑,ES=5.0Mpa,fak=120Mpa,厚度2.0~3.0m;


单层2880平米某公司轻型门式刚架结构厂房设计(含建筑图结构图)
单层2880平米某公司轻型门式刚架结构厂房设计(含建筑图结构图)
单层2880平米某公司轻型门式刚架结构厂房设计(含建筑图结构图)
单层2880平米某公司轻型门式刚架结构厂房设计(含建筑图结构图)
单层2880平米某公司轻型门式刚架结构厂房设计(含建筑图结构图)
单层2880平米某公司轻型门式刚架结构厂房设计(含建筑图结构图)
单层2880平米某公司轻型门式刚架结构厂房设计(含建筑图结构图)


目录
第一章  设计资料    •1
1.1工程概况    1
1.2设计内容和要求:    1
1.3参考文献:    2
第二章 建筑设计及结构的选型与布置    3
2.1建筑设计    4
2.1.1 建筑布局    4
2.1.2 主体厂房设计    4
2.2.3 屋面、墙面设计    4
2.1.4门窗设计    4
2.2 结构的选型与布置    4
2.2.1 结构布置    4
2.2.2 结构构件选型    5
2.2.3 基础类型    5
2.2.4构造说明    6
第三章   结构设计    7
3.1压型钢板的设计    7
3.1.1内力计算    7
3.1.2截面几何特征计算    7
3.1.3有效截面计算    8
3.1.4强度验算    9
3.1.5刚度验算    10
3.2檩条设计    10
3.2.1设计资料    10
3.2.2永久荷载(水平投影面)    10
3.2.3内力计算    10
3.2.4 截面选择    12
3.3墙梁设计及拉条设计    16
3.3.1设计资料与说明    16
3.3.2荷载及内力计算    16
3.3.3  截面选择    18
3.3.4强度计算    20
3.3.5风吸力作用下的稳定验算    21
3.3.6刚度验算    21
3.3.7拉条计算    22
3.4抗风柱设计    22
3.4.1弯矩作用平面内稳定性计算    23
3.4.2弯矩作用平面外稳定性计算    23
3.4.3挠度计算    23
3.5工字形吊车梁设计    23
3.5.1设计资料    23
3.5.2吊车荷载计算    24
3.5.3内力计算    24
3.5.4截面选择    26
3.5.5强度计算    28
3.5.6稳定计算    29
3.5.7挠度计算    29
3.5.8支座加劲肋计算    29
3.5.9疲劳强度计算    30
3.5.10焊缝计算    30
3.6.支撑构件的设计    30
3.6.1计算荷载    31
3.6.2截面设计    31
3.7刚架主体设计    34
3.7.1截面选型    36
3.7.2荷载计算    38
3.7.3恒荷载作用下的内力图(采用力法)    38
3.7.4内力组合    40
3.8刚架梁、柱截面验算    47
3.8.1刚架梁    47
3.8.2有效截面特性    48
3.8.3刚架梁的验算    50
3.8.4刚架边柱    54
3.8.5刚架中柱    58
3.8.6位移计算    60
3.9.节点设计    60
3.9.1梁、柱节点设计    60
3.9.2  2-2梁梁节点设计    62
3.9.3   3-3截面梁梁节点设计    63
3.9.3   4-4截面梁柱节点设计    65
3.9.4牛腿节点设计    67
3.9.5柱脚设计    69
3.10.基础设计(独立)    74
3.10.1边柱住下独立基础设计    74
3.10.2中柱住下独立基础设计    77
第四章工程量及简要技术经济分析    80
结束语    81
致谢    83
