某三层砖混结构住宅毕业设计

来源:56doc.com  资料编号:5D2962 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D2962
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

内容简介

本文是针对农村住宅建设中的布局、结构不合理问题所进行的新农村现代化住宅设计。设计的内容包括建筑设计、结构设计两部分。整体采用砖混结构,建筑层数为三层,建筑总高度9.750m,总建筑面积305.16㎡,底层占地面积为142.90㎡。根据设计要求,设防烈度为6度,抗震等级为二级。结构设计是在进行荷载计算和构件截面估算后,进行计算,内容包括恒载、活载、梁板的弯矩、剪力的计算;过梁的计算;内力组合;梁板柱配筋计算;楼梯配筋计算及基础设计计算。主要受力钢筋采用HRB335钢筋,箍筋采用HPB235钢筋,楼梯采用钢筋混凝土板式楼梯;基础采用砖基础。整个方案设计基本符合建筑和结构要求,具有一定的合理性。对新农村现代化建设具有一定的现实参考意义。


文件组成及目录



正文(word文档,共44页)、CAD图纸(20张)

目录及介绍

目录

1 绪论       1

2 建筑设计    1

2.1 设计依据:      1

2.2 工程概况:      2

2.3 设计标高及尺寸     2

2.4 建筑节能设计  2

2.5 设计范围:      3

2.6 墙身工程:      3

2.7 楼地面:   3

2.8 防潮,防水工程     3

2.9 门窗工程   4

2.10 外墙装修 4

2.11 其他  4

3 结构设计    5

3.1 荷载统计   5

3.1.1 不上人屋面 h=100mm       5

3.1.2 轻钢结构坡屋顶  5

3.1.3 陶瓷地砖楼面h=100mm    5

3.1.4 陶瓷地砖地面      6



3.1.5 陶瓷地砖防水楼面(露台)h=100      6

3.1.6 厨房、卫生间楼面h=80mm     7

3.1.7 楼梯间楼面荷载(1)220×165(2)220×167   7

3.2 基础设计   8

3.2.1 基础顶荷载标准值     8

3.2.2 基础荷载统计及截面设计 02G03      12

3.3 钢筋混凝土过梁设计 02G05   13

3.3.1 一层过梁计算      13

3.3.2 二层过梁计算      15

3.3.3 三层过梁计算      16

3.4 现浇楼板配筋计算 18

3.4.1 一层顶板       18

3.4.2 二层顶板       22

3.4.3 三层顶板       23

3.5 结构梁配筋计算     25

3.5.1 L1b×h=150×300 L=3900       25

3.5.2 L2b×h=240×300 L=2100       26

3.5.3 L3b×h=150×300 L=3300       28

3.6 楼梯计算   29

3.6.1 TB-1 29

3.6.2 TB-2 30

3.6.3 TB-3 30



3.6.4 TB-4 31

结论      32

致谢      33

参考文献     34

CAD图纸



结构说明

顶板结构平面图(3张)

基础平面图(2张)

立面剖面(2张)

梁柱平面布置图(3张)

楼梯详图(2张)

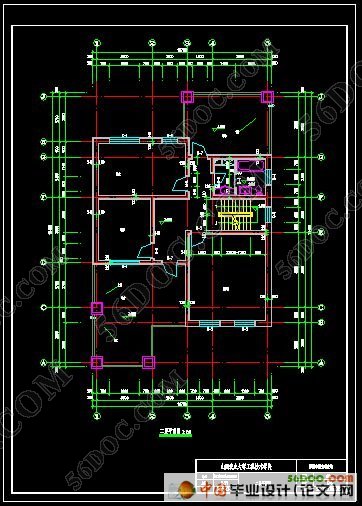

平面图及详图(5张)

图纸说明(2张)



某三层砖混结构住宅毕业设计
某三层砖混结构住宅毕业设计
