四层框架结构国土资源中心综合楼设计

来源:56doc.com  资料编号:5D4233 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D4233
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

毕业设计说明书中文摘要
本次的毕业设计为一综合办公楼,通过设计巩固了专业知识、提高了综合分析、解决问题的能力。这些从不同方面达到了毕业设计的目的与要求。
本设计主要进行是结构方面的设计。设计过程包括建筑设计部分和结构设计部分。建筑设计中根据教学楼的使用功能、自然条件、建筑造型及建筑艺术和室内布置等各方面要求进行了平面布置和空间组织。并妥善解决各个使用功能间的相互干扰,各个矛盾之间的冲突及抗震等问题;结构设计部分包括结构选型、结构布置、结构计算、施工图的绘制、构造要求等。
本设计的所有设计内容都是根据国家建筑设计和结构设计规范以及江苏省地方规范进行设计。

关键词  框架结构,建筑设计,结构设计

毕业设计说明书外文摘要
Abstract
The graduation project is a comprehensive building in this time. By designing, the professional knowledge is consolidated, the capability of comprehensive analysis and problem-solving abilities are improved . These have served the graduation project purpose and the request from the different angles.
This design mainly carries on the structure aspect design. The design process include architectural design part and structural design part.. In the architectural design has carried on the plane layout and the spatial organization according to using function of the classroom building, natural conditions of the classroom building, Construction modeling and art of the classroom building, indoor arrangement of the classroom building and so on. This design can solve all the use of function interfere with each other and various contradictions and conflicts between the seismic. Structural design includes the structure of selection, the structural arrangement, structural calculations, construction drawing, construction requirements and so on.
All the contents of this design are according to the building design standard and the local standard of jiangsu province.

Keywords  frame structure , building design, construction design

工程概况
市城南国土资源中心综合楼设计,建筑面积约3500m2,按业主的要求和市规划部门批准的设计方案,层数为4层,框架结构。
工程设计依据
工程设计原始资料
1、冬季最冷月平均温度2℃,夏季最热月平均温度28℃,最高温度40.7℃,最低温度-14℃,冬季相对温度73%,夏季相对温度81%。
2、冬季主导风向东北平均风速2.6 m/s,夏季主导风向东南平均风速2.6 m/s,最大风速23.7 m/s。
3、年平均降水量1034.1mm,月最大降水量179.3mm。
4、常年地下水位低于-1.3m,水质对混凝土没有侵蚀作用。
5、最大积雪厚度0.32m,基本雪压SO=0.4KN/M2,基本风压WO=0.4 KN/M2,土壤最大冻结深度0.09m。
6、地基条件见基础设计部分
7、抗震设防烈度7度,设计地震分组第一组,设计基本地震加速度值为0.10g。
8、场地平整,三通已完成,主要建筑材料供应充足。

本工程为公司综合楼,层高为3.5m。垂直交通采用楼梯,因为考虑到设计的楼层数较少,仅有四层,所以没有设计电梯。门的高度根据人体尺寸来确定,窗高要满足通风采光要求。

本设计工程建筑立面设计力求给人一种均衡、和谐的感觉,与环境融于一体,充分体现了建筑物的功能,通过巧妙组合,使建筑物创造了优美、和谐、统一而又丰富的空间环境,给人以美的享受。
结构设计说明
结构设计方案及布置

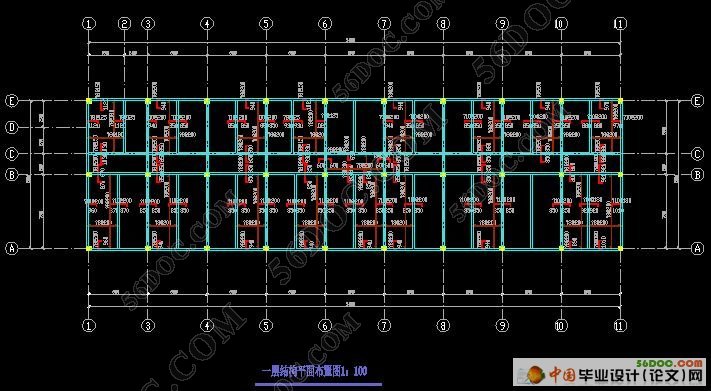

     该建筑为综合楼,采用框架结构,建筑平面布置灵活,有较大空间。 该工程采用全现浇结构体系,混凝土强度等级为C30,结构平面布置见详图。由于综合楼的横向尺寸较短,纵向尺寸较长,横向刚度比纵向刚度弱,采用横向承重方案,可以在一定程度上改善房屋横向与纵向刚度相差较大的缺点。

构件初估
   1.柱截面尺寸的确定
由于本框架结构荷载较小,β可取1.1。设防烈度7度、小于60 m高的框架结构抗震等级为三级,因此μ取0.9。选定柱截面尺寸为400 mm×400mm
   2、梁尺寸确定
  框架梁截面高度取梁跨度的l/8~l/12。该工程框架为横向承重,根据梁跨度可初步确定横向框架梁200mm×700mm。
   3、楼板厚度
  楼板为现浇双向板,根据经验板厚取100mm。

四层框架结构国土资源中心综合楼设计
四层框架结构国土资源中心综合楼设计
四层框架结构国土资源中心综合楼设计
四层框架结构国土资源中心综合楼设计
四层框架结构国土资源中心综合楼设计


目 次    30000字
1    引言……………………………………………………………………………1
2    建筑设计说明…………………………………………………………………1
    工程设计概况………………………………………………………………2
    工程设计依据………………………………………………………………2
    建筑平面设计………………………………………………………………3
    建筑剖面设计………………………………………………………………4

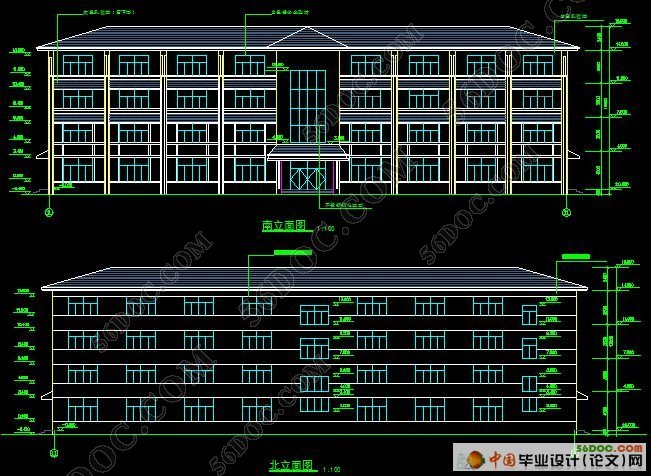

    建筑体型和立面……………………………………………………………5
    构造和建筑设计措施………………………………………………………6
3    结构设计说明…………………………………………………………………7
    结构设计方案及布置………………………………………………………7
    施工材料……………………………………………………………………10
    施工要求及其他设计说明…………………………………………………10
4    结构计算书……………………………………………………………………10
4.1  恒载标准值计算……………………………………………………………13
4.2  活载标准值计算……………………………………………………………14
4.3    竖向荷载下框架受荷总图…………………………………………………15
4.4    重力荷载代表值计算………………………………………………………17
4.5    竖向荷载作用下框架计算…………………………………………………19
4.6    内力组合……………………………………………………………………40
4.7    截面设计……………………………………………………………………44

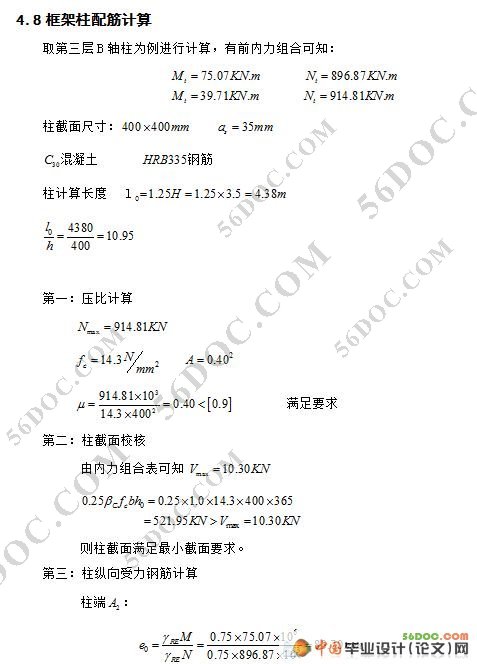

4.8    框架柱配筋计算……………………………………………………………46
4.9    楼板设计……………………………………………………………………50

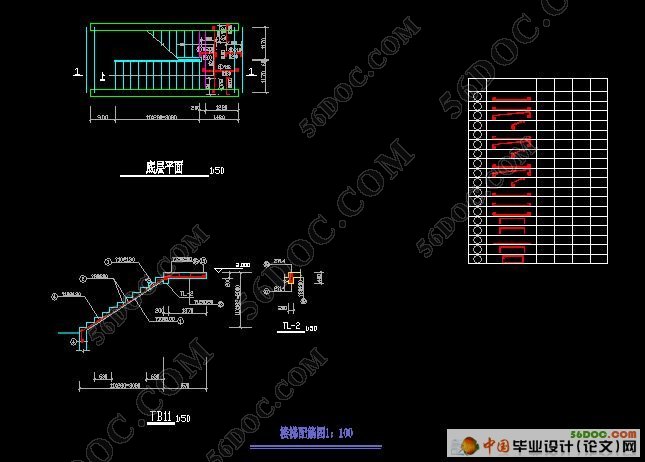

5    楼梯计算……………………………………………………………………53

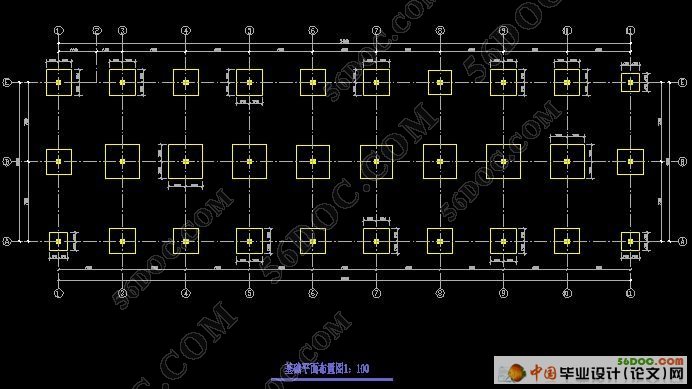

5.1  基础设计……………………………………………………………………57
5.2  纵向连续梁设计……………………………………………………………63
6    电算部分……………………………………………………………………67
小结………………………………………………………………………………130
至谢………………………………………………………………………………131
参考文献…………………………………………………………………………132
