六层3800平米综合办公楼建筑结构设计(含CAD建筑图,结构图)

来源:56doc.com  资料编号:5D7195 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D7195
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

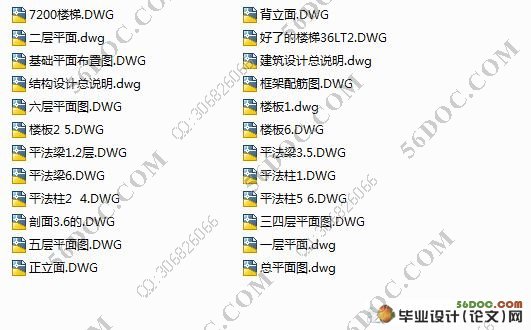

六层3800平米综合办公楼建筑结构设计(含CAD建筑图,结构图)(包含计算书14000字,cad图纸24张)
摘要
本工程设计分两个主要的设计步骤,建筑设计和结构设计。通过建筑设计来满足使用者的使用目的及功能要求,以及为了以后结构设计奠定基础,并用建筑施工图表达出来,其次是结构设计通过对初步设计的整理分析计算,得出计算数据,来进行对建筑构件进行截面设计,满足结构的强度和耐久性的要求,最后用结构施工图表达出来,用电脑进行辅助绘图。
关键词:建筑设计   结构设计   施工图   强度   耐久性

Abstract
This engineering design divides two main design steps, building design and structure design. Through the building design to satisfy the function request of the usage purpose of live, and for the sake of later the structure design lays the foundation, express the purpose by the building construction chart , the next in order is that the structure design get a calculation data by the initial design of the sorting analysis calculation, carry on the request to the building the piece carries on cut to face the design, satisfy the structure of the strength and durable, finally reaches out with the structure construction chart, carrying on the assistance painting with the computer.
Key words : building design   structure design   construction chart  strength durable

引言
本设计采用钢筋混凝土框架结构。钢筋混凝土框架结构办公楼是目前建筑市场上遇到的最多的一类建筑工程。框架结构办公楼是以钢筋混凝土浇筑成承重梁柱,再用预制的加气混凝土、膨胀珍珠岩、浮石、陶粒等轻质板材隔墙装配而成的办公楼。这种结构具有抗震性能好、整体性强、抗腐蚀耐火能力强、经久耐用等优点,并且房间的开间、进深相对较大,室内活动空间也相应增加,并且室内空间分隔较自由。

2结构设计计算
2.1工程概况
工程名称:唐山兴达房地产公司综合办公楼。
建设地点:唐山市。
工程概况:建筑面积 3810.24 ,结构形式为框架结构,共六层,每层高3.6 m,室内外高差为0.45m。设计使用年限为50年。
基本风压:0.4KN/ ,地面粗糙度为C类。
基本雪压:0.35 KN/ 。
抗震要求:设防类别为丙类,设防烈度为8度,Ⅱ类场地土,地震分组为第一组,抗震等级二级。
地质条件:场地标准冻深-0.8m,场地土类型为中硬场地土。

2.2设计依据
1设计任务书
2混凝土结构设计规范
3建筑抗震设计规范
4建筑地基基础设计规范
5建筑结构荷载规范
2.3结构布置

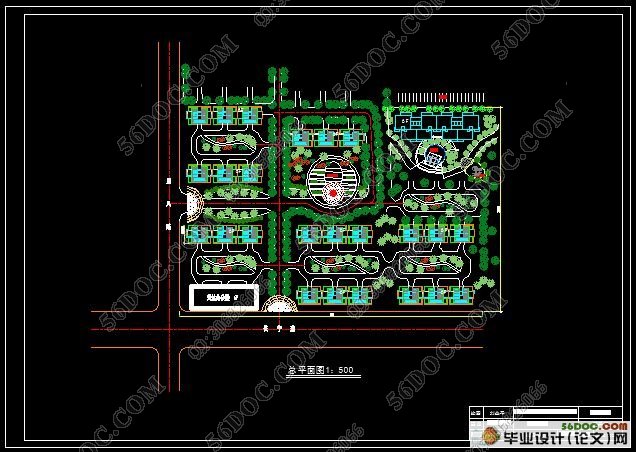

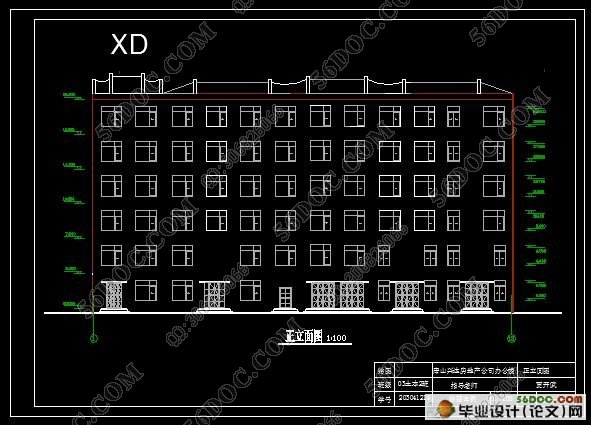

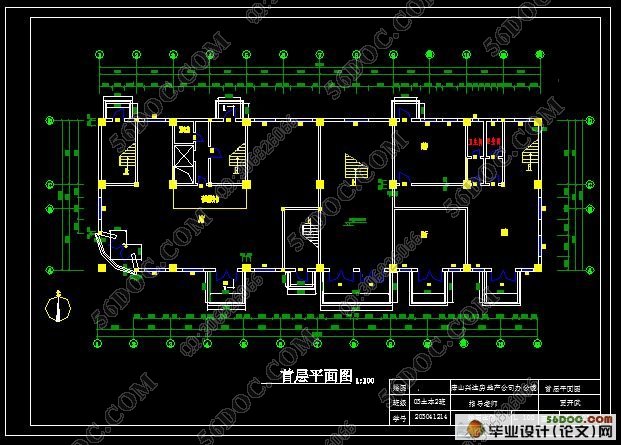

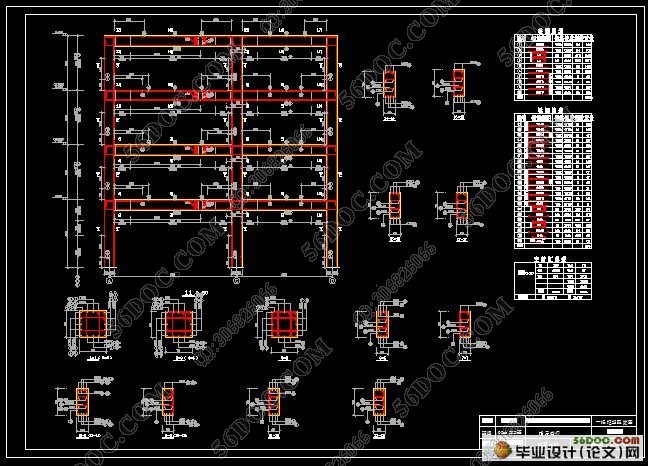

六层3800平米综合办公楼建筑结构设计
六层3800平米综合办公楼建筑结构设计
六层3800平米综合办公楼建筑结构设计
六层3800平米综合办公楼建筑结构设计
六层3800平米综合办公楼建筑结构设计
