五层5000平米框架结构办公楼设计(建筑设计,结构设计,PKPM)

来源:56doc.com  资料编号:5D7427 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D7427
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

五层5000平米框架结构办公楼设计(建筑设计,结构设计,PKPM)(含选题审批表,任务书,开题报告,中期检查表,外文翻译,论文说明书35000字,实习报告,CAD建筑图9张,结构图12张)
基于建筑设计要求:满足建筑功能的要求、采用合理的技术措施、具有良好的经济效果、考虑建筑美观要求、符合总体规划要求,本人主要从下列方面进行调查研究:
第一部分:
根据建筑物的结构类型与平面布置,初步确定出梁柱尺寸。然后通过荷载统计及风载、地震作用、恒载、活载的组合,验算在最不利组合情况下其尺寸是否合适,而计算出梁柱配筋。其间,该建筑的结构布置方式包括:上部承重结构方案与布置;楼(屋)盖结构方案与布置;基础方案布置;结构措施及其特殊部位的处理等。
第二部分:

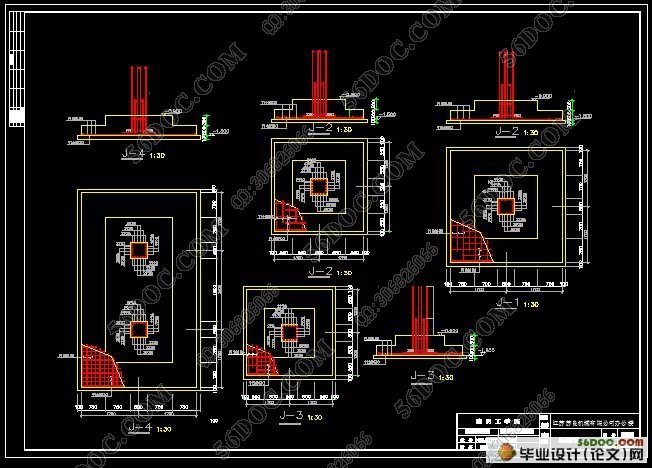

根据实际使用要求确定楼梯类型及尺寸,计算出配筋,由所给出的地质确定出基础类型与尺寸,计算出配筋:最后为板的配筋计算。
第三部分:
建筑物的细部工程做法。

关键词  内力分析,最不利组合,配筋

Title     Jiangsu building SuLiang machinery Co., LTD
Abstract
Based on architectural design request: Satisfying the request of construction function, using the reasonable technical measure, having the good economic effect, considering the building artistic request, conforming to the overall plan requirement, myself mainly conduct the investigation and study from the following aspect:
The first part:
By the building structure type and the plane arrangement, we can determine the size of beam and column initially. Then through load statistics and wind load, earthquake function, dead load, live load, checking in most disadvantageous combination situation its size is whether appropriate. During, the structural arrangement way of the building includes: The upside load-bearing plan and arrangement; the building (room) cover’s plan and the arrangement; Foundation plan and arrangement; Structure measure and special spot processing and so on.
The second part:
According to the actual operation requirements, we should determine the staircase type and the size, calculate matching the muscle, by the geological material which gives determine the foundation’s type and the size, calculate matching the muscle: Finally matches the muscle computation for the board.
The third part:
   The detail of the building project procedure.

Keywords  The endogenic force analysis, the most disadvantageous combination, matches the muscle

毕业设计不仅是对大学四年所学知识的总结,也是对我们能力的一次考验.这对我们以后的工作有很大的帮助。我这次的课题为江苏苏良机械有限公司办公楼设计,本次毕业设计的主要目的是加深对理论和概念的理解,独立系统的完成一项工程设计,熟悉工程设计的一般步骤,熟悉相关设计规范、手册、标准图以及工程实践中常用的方法。

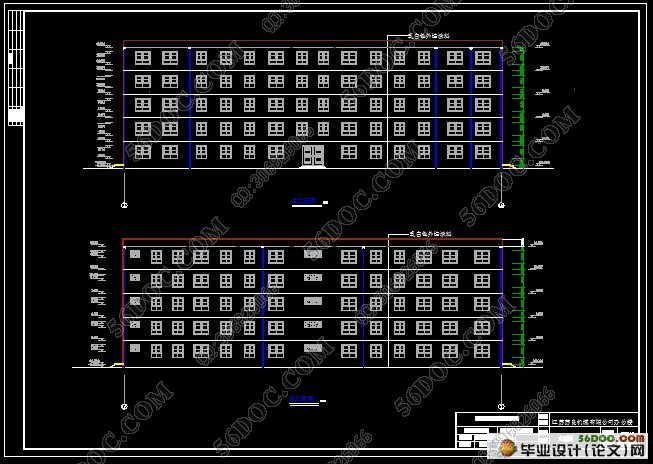

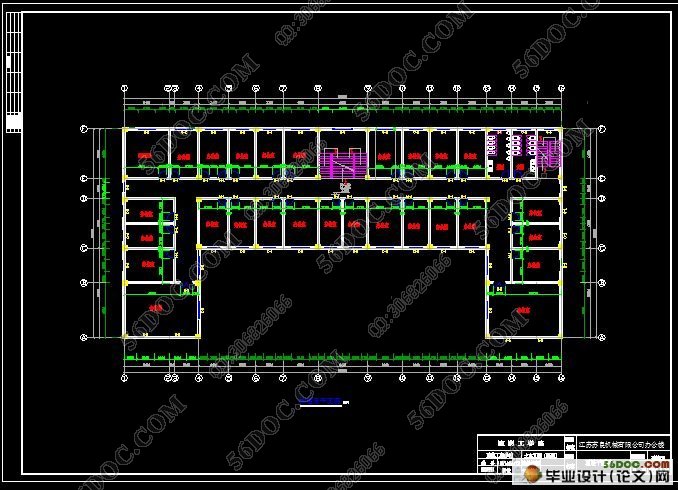

本次毕业设计分建筑设计和结构设计两部分,建筑设计包括建筑总平面图、建筑平面图、剖面图、立面图及建筑构造详图;结构设计包括上部结构设计、基础设计以及楼梯、楼板设计。本次设计采用结构软件PKPM进行复核,图纸全部用计算机绘制,说明书全部用计算机打印。
本设计说明书主要包括中英文摘要、设计任务书、建筑设计(包括总平面图、平面图、立面图、剖面图等)、框架结构设计、基础设计以及其它附属构件设计,基本上是一个比较全面的设计。在设计中运用了Auto-CAD、PKPM等一系列计算机辅助设计软件,对自己的计算机知识和软件运用能力有了一定的加强。
本设计从建筑到结构是一个较为完整的设计过程,通过毕业设计复习和巩固了以前所学知识,把主要课程联系成一个完整的体系,并运用于设计中;本次毕业设计培养了我进行独立设计的基本能力,为毕业后的工作打下了坚实的基础。

3.1 工程概况
江苏苏良机械有限公司办公楼总建筑面积约5000m2,按照规划要求,拟建层数为5层的框架结构。
(1) 冬季主导风向东北风,平均风速2.6m/s,夏季主导风向东南风,平均风速2.6m/s,最大风速23.7m/s。
(2) 最大积雪厚度0.32m,基本雪压So=0.4kN/m2,基本风压ω0=0.4kN/m2, 土壤最大冻结深度0.09m。
(3) 常年地下水位低于-1.3m,水质对混凝土没有侵蚀作用。
(4) 抗震设防烈度七度,地震分组为第一组,地震加速度值为0.10g。
 (5) 地质条件如下所示:
编号               土壤类别             土壤厚度        承载力
1                 耕土                  1.3m          0
2                 粘土                  2.5m         f = 180kpa
3                 粘土                  9.4m         f = 200kpa

本工程采用框架结构体系,框架抗震等级为三级。本工程耐火等级为二级,其建筑构件的耐火极限及燃烧性能均按民用建筑设计规范(GBJI0I8-7)执行.全部图纸尺寸除标高以米为单位外均以毫米为单位。本工程结构图中所注标高均为结构标高。
3.3 主体工程设计
⒈    全部单向板底筋短向放置在底层,长向放置在短向筋上.
⒉    框架柱与砖墙连接均需间隔500高、在柱内预埋并向外伸出长度不小于1000的2φ6的钢筋与砌体相连接。
⒊    主体工程内预留洞、预埋件应与其他相关专业配合施工,严禁在结构构件上事后凿洞。凡柱、板、梁及混凝土墙上开洞必须满足相关规范要求。
⒋    凡建筑图中未设墙处今后需加隔墙时,只允许加轻质隔墙。
⒌    框架梁上下立筋除图中注明外均不宜有接头,不可避免时,必须采用焊接接头,同一截面内钢筋的接头面积不多于钢筋总面积的50%.
3.4 结构设计方案及布置

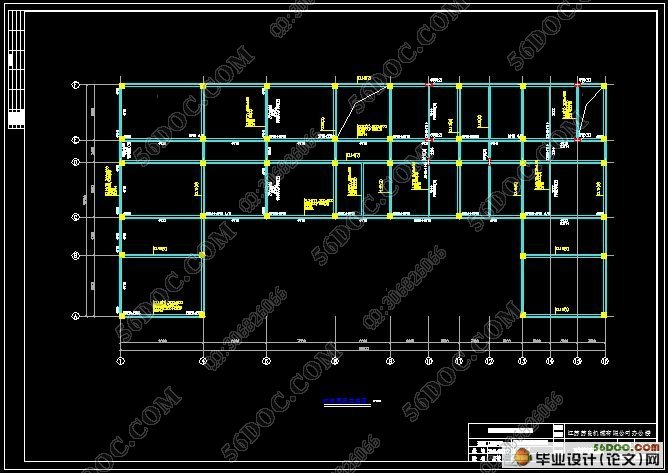

     该建筑为办公楼,采用框架结构,建筑平面布置灵活,有较大空间。 该工程采用全现浇结构体系,混凝土强度等级为C30,结构平面布置见详图。由于办公楼的横向尺寸较短,纵向尺寸较长,横向刚度比纵向刚度弱,采用横向承重方案,可以在一定程度上改善房屋横向与纵向刚度相差较大的缺点。


五层5000平米框架结构办公楼设计(建筑设计,结构设计,PKPM)
五层5000平米框架结构办公楼设计(建筑设计,结构设计,PKPM)
五层5000平米框架结构办公楼设计(建筑设计,结构设计,PKPM)
五层5000平米框架结构办公楼设计(建筑设计,结构设计,PKPM)


目   录
1 引言……………………………………………………………………………………… 1
2 建筑设计说明…………………………………………………………………………… 1
2.1 平面设计………………………………………………………………………… 2
2.2 剖面设计………………………………………………………………………… 3
2.3 立面设计………………………………………………………………………… 3
2.4 构造和建筑设计措施…………………………………………………………… 4
2.4.1 墙体 ……………………………………………………………………… 4
2.4.2 基础 ……………………………………………………………………… 4
2.4.3 楼地层 …………………………………………………………………… 5
2.4.4 变形缝 …………………………………………………………………… 5
2.4.5 屋顶 ……………………………………………………………………… 5
3 结构设计说明  ………………………………………………………………………… 6
3.1 工程概况………………………………………………………………………… 6
3.2 设计主要依据和资料…………………………………………………………… 6
3.3 主体工程设计…………………………………………………………………… 7
3.4 结构设计方案及布置…………………………………………………………… 7
3.4.1 构件初估 ………………………………………………………………… 8
3.4.2 基本假定与计算简图 …………………………………………………… 8
3.4.3 荷载计算 ………………………………………………………………… 8
3.4.4 侧移计算及控制 ………………………………………………………… 9
3.4.5 内力计算及组合 ………………………………………………………… 9
3.4.6 构件及节点设计………………………………………………………… 10
3.4.7 基础设计………………………………………………………………… 10
3.5 施工材料…………………………………………………………………………10
3.6 施工要求及其他设计说明………………………………………………………10
4  结构计算书…………………………………………………………………………… 11
4.1  设计原始资料………………………………………………………………… 11
4.2结构布置及计算简图…………………………………………………………… 11
4.3.1 框架梁线刚度计算……………………………………………………… 12
4.3.2框架柱线刚度计算……………………………………………………… 12
4.4荷载计算………………………………………………………………………… 13
4.4.1恒载标准值计算………………………………………………………… 13
4.4.2自重计算………………………………………………………………… 13
4.4.3 活载标准值计算………………………………………………………… 14
4.4.4  竖向荷载下框架受荷总图 …………………………………………… 14
4.4.5  (恒荷载)梁上线荷载 ………………………………………………… 15
4.4.6  (活荷载)梁上线荷载 ………………………………………………… 15
4.4.7  (恒荷载)柱上荷载 …………………………………………………… 15
4.4.8风荷载标准值计算……………………………………………………… 16
4.4.9 水平地震作用计算……………………………………………………… 17
4.4.10 框架柱抗侧刚度D和结构基本自振周期计算…………………………18
4.4.11多遇水平地震作用计算…………………………………………………21
4.4.12位移及剪重比的验算……………………………………………………22
4.4.13 地震作用下内力分析 ………………………………………………… 23
4.4.14 风荷载作用下的内力分析 …………………………………………… 27
4.4.15 竖向荷载下的内力分析 ……………………………………………… 32
4.4.16 用弯矩二次分配法求解恒载或活载作用下的弯矩 ………………… 39
4.5荷载效应组合…………………………………………………………………… 43
4.6 框架柱的截面设计………………………………………………………………54
4.6.1 内力调整………………………………………………………………… 54
4.6.2 框架柱的截面设计……………………………………………………… 56
4.7 框架梁的截面设计………………………………………………………………59
4.8 梁柱节点验算……………………………………………………………………67
4.9 楼板配筋计算……………………………………………………………………70
4.10 楼梯计算……………………………………………………………………… 71
4.10.1设计参数…………………………………………………………………71
4.10.2 梯段板设计 ……………………………………………………… ……71
4.10.3荷载计算…………………………………………………………………71
4.10.4截面设计…………………………………………………………………72
4.10.5平台梁设计………………………………………………………………72
4.11  地基设计………………………………………………………………………73
4.11.1确定基础埋深……………………………………………………………73
4.11.2确定柱的类型……………………………………………………………74
4.11.3中柱基础设计……………………………………………………………74
5  PKPM电算部分…………………………………………………………………………77
结   论……………………………………………………………………………… 128
致   谢……………………………………………………………………………… 129
参考文献 …………………………………………………………………………… 130
