多层钢筋混凝土框架结构设计

来源:56doc.com  资料编号:5D9965 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D9965
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

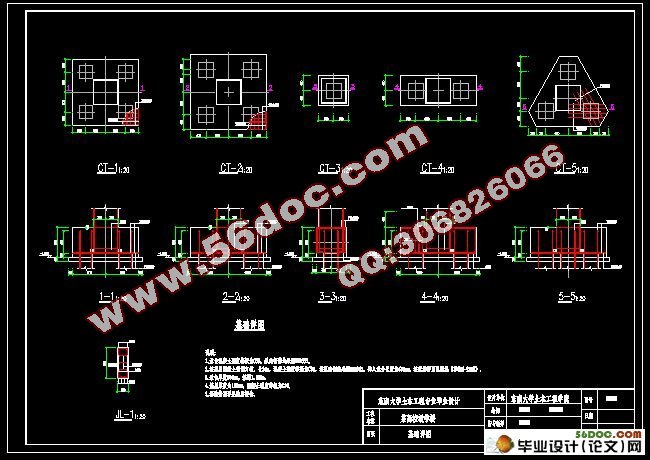

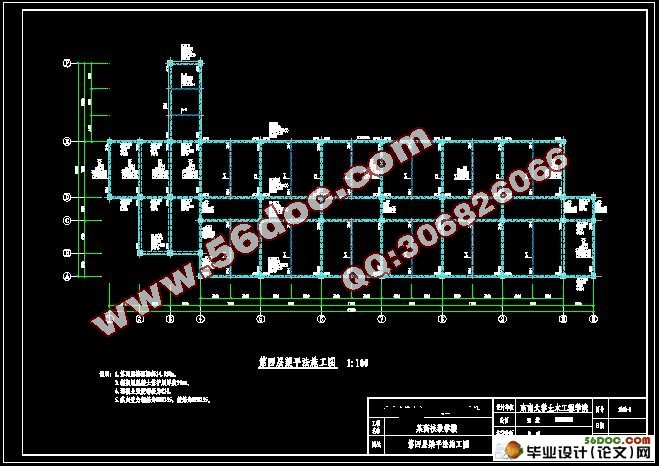

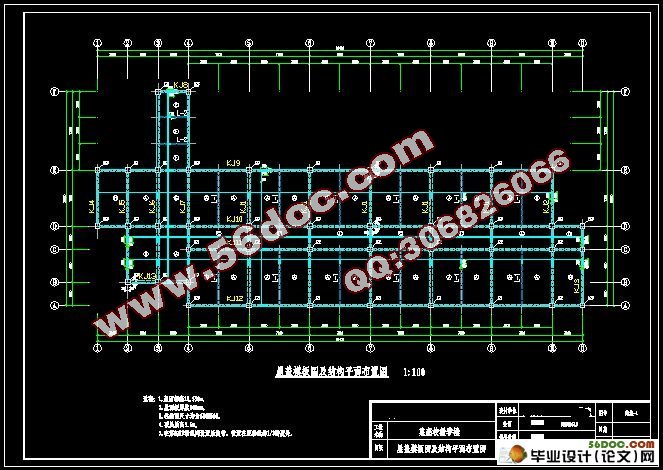

多层钢筋混凝土框架结构设计(计算书,外文翻译,cad建筑施工图8张)
[摘要] 本工程是南京某高校教学楼。为多层钢筋混凝土框架结构。共五层,底层层高4.2米,其他层层高均为3.6米。建筑物总高度为18.6米。
    本设计书包括如下部分:
1.    工程概况;
2.    屋盖、楼盖设计;
3.    荷载计算;
4.    框架结构的受力分析、计算和设计;
5.    楼梯设计;
6.    桩基础设计。
本设计最终完成八张施工图。

[关键词] 钢筋混凝土,框架,结构设计


The Design of a Multi-layer Reinforced Concrete Frame
[Abstract]        This is a teaching building of a university in Nanjing. It is a multi-layer reinforced concrete frame. It has five stories, the height of the first storey is 4.2 meters, and the height of other stories are all 3.6 meters. The height of the whole building is 23.8 meters.
This paper includes the following parts:
1. The survey of the program.
2. The design of the floor slab.
3. The calculation of the load.
4.The mechanical analysis,calculation and design of the frame.
5. The design of the staircase.
6. The design of the pile base.
There are 8 structure drawings besides this paper.

[Keywords]        reinforced concrete, frame, the design of the structure


本工程为某高校教学楼。工程为五层现浇钢筋混凝土框架结构。屋面板顶面标高为18.6m。
工程所在地抗震设防烈度为7度,设计基本地震加速度为0.10g,设计地震分组为第一组,场地类别为Ⅱ类。
屋面做法:钢筋混凝土现浇板,20mm石灰砂浆抹底,20mm水泥砂浆找平,40~120厚(1%找坡)膨胀珍珠岩保温层,四层作法防水层(一毡二油上铺小石子)。
楼面做法:钢筋混凝土现浇板,20mm石灰砂浆抹底,20mm水泥砂浆找平,水磨石面层。
墙身做法:由普通砖砌筑而成,普通砖自重18kN/m3,厚度240mm。
门窗做法:门为木门,自重0.2 kN/m2,窗为钢窗玻璃窗,自重0.4 kN/m2。
风荷载标准值0.4kN/m2,雪荷载标准值0.65kN/m2。
活荷载:上人屋面均布活荷载标准值2.0kN/m2,楼面活荷载标准值2.0kN/m2。
本设计计算书包括屋盖、楼盖、框架主体结构、楼梯、基础等部分的计算和设计。



多层钢筋混凝土框架结构设计
多层钢筋混凝土框架结构设计
多层钢筋混凝土框架结构设计
多层钢筋混凝土框架结构设计
多层钢筋混凝土框架结构设计


目  录
摘要…………………………………………………………………………………Ⅰ
一 工程概况…………………………………………………………………………1
二 屋盖、楼盖设计…………………………………………………………………2
(一)屋盖……………………………………………………………………………2
(二)楼盖……………………………………………………………………………10
三 框架结构布置及计算简图………………………………………………………19
(一)梁柱尺寸………………………………………………………………………19
(二)计算简图………………………………………………………………………19
四 恒荷载内力计算…………………………………………………………………21
(一)恒荷载计算……………………………………………………………………21
(二)恒荷载作用下内力计算………………………………………………………22
五 活荷载内力计算(屋面布雪荷载)……………………………………………33
(一)活荷载计算……………………………………………………………………33
(二)活荷载作用下内力计算………………………………………………………33
六 活荷载内力计算(屋面布活荷载)……………………………………………42
(一)活荷载计算……………………………………………………………………42
(二)活荷载作用下内力计算………………………………………………………42
七 风荷载内力计算…………………………………………………………………51
(一)风荷载计算……………………………………………………………………51
(二)内力计算………………………………………………………………………52
八 地震作用内力计算………………………………………………………………55
(一)重力荷载代表值计算…………………………………………………………55
(二)水平地震作用计算……………………………………………………………56
(三)一榀框架内力计算……………………………………………………………59
九 内力组合…………………………………………………………………………62
(一)梁内力组合……………………………………………………………………62
(二)柱内力组合……………………………………………………………………66
(三)内力设计值汇总………………………………………………………………70
十 截面设计…………………………………………………………………………72
(一)梁截面设计……………………………………………………………………72
(二)柱截面设计……………………………………………………………………75
十一 楼梯设计………………………………………………………………………81
(一)    底层楼梯设计………………………………………………………………81
(二)    其他层楼梯设计……………………………………………………………84
十二 基础设计………………………………………………………………………89
(一)    边柱基础……………………………………………………………………89
(二)    中柱基础……………………………………………………………………91
(三)    基础梁设计…………………………………………………………………93
致谢…………………………………………………………………………………95
参考文献……………………………………………………………………………96
