综合楼高层建筑(地下一层地上十八层)给排水设计(含CAD图)

来源:56doc.com  资料编号:5D19714 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D19714
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

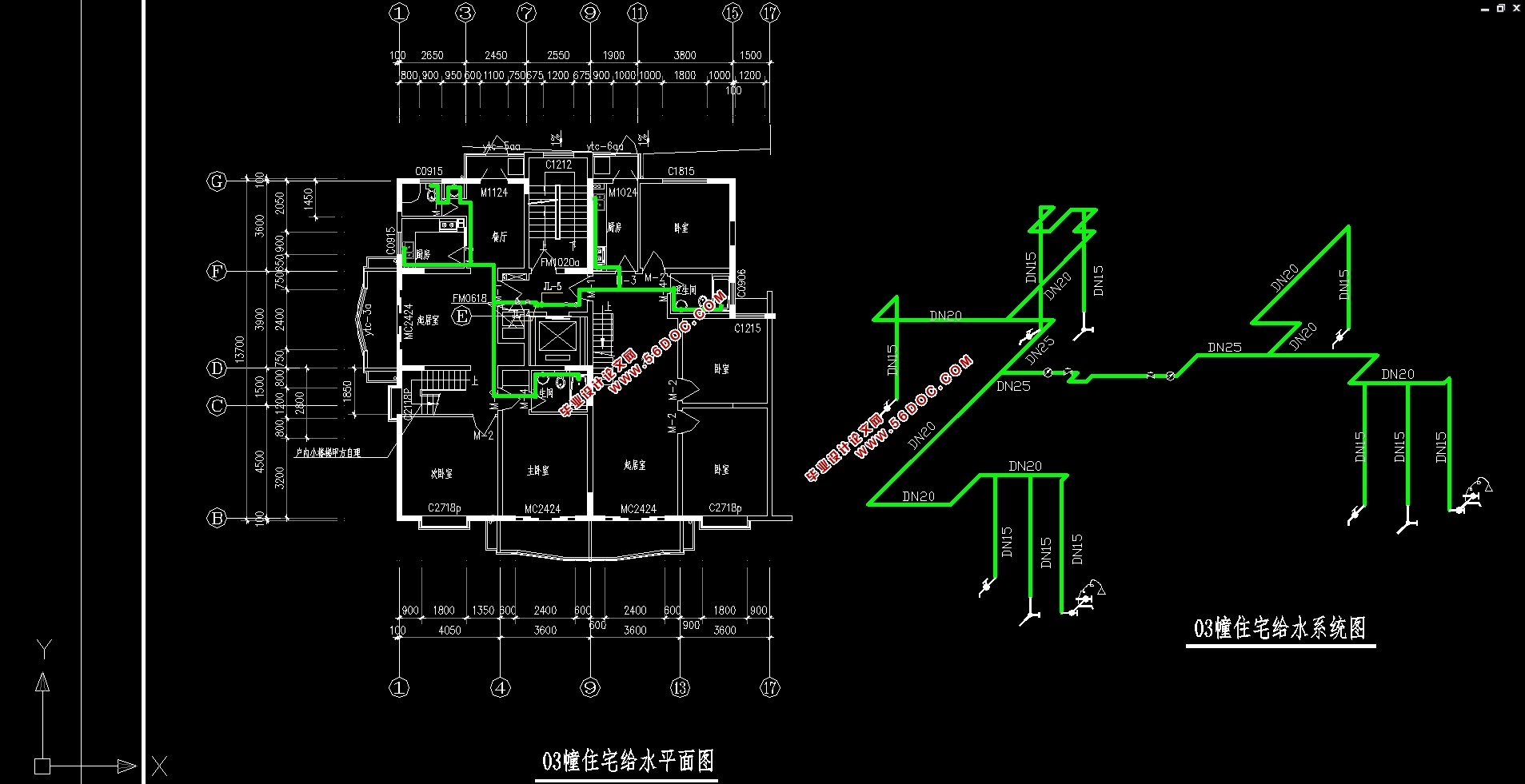

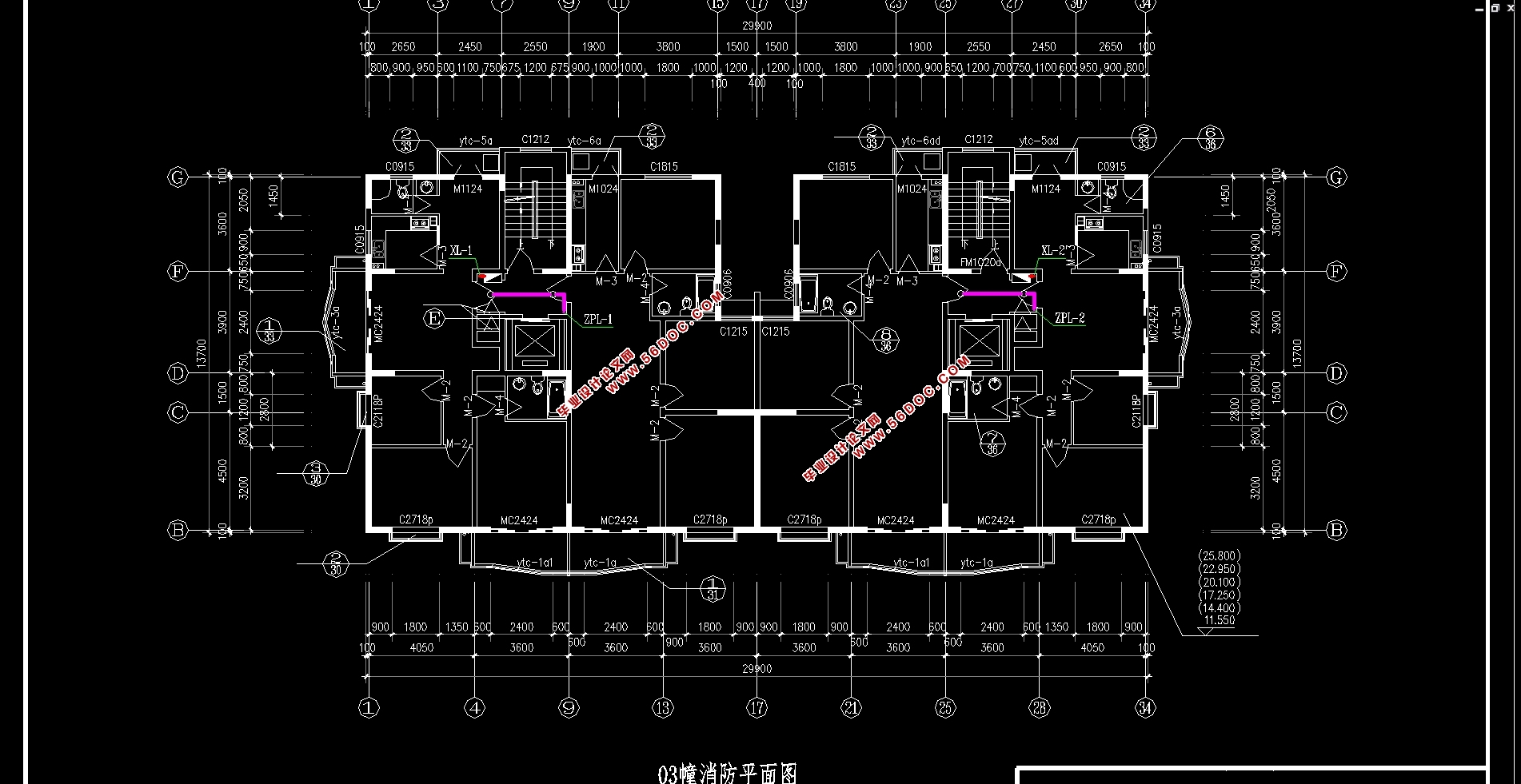

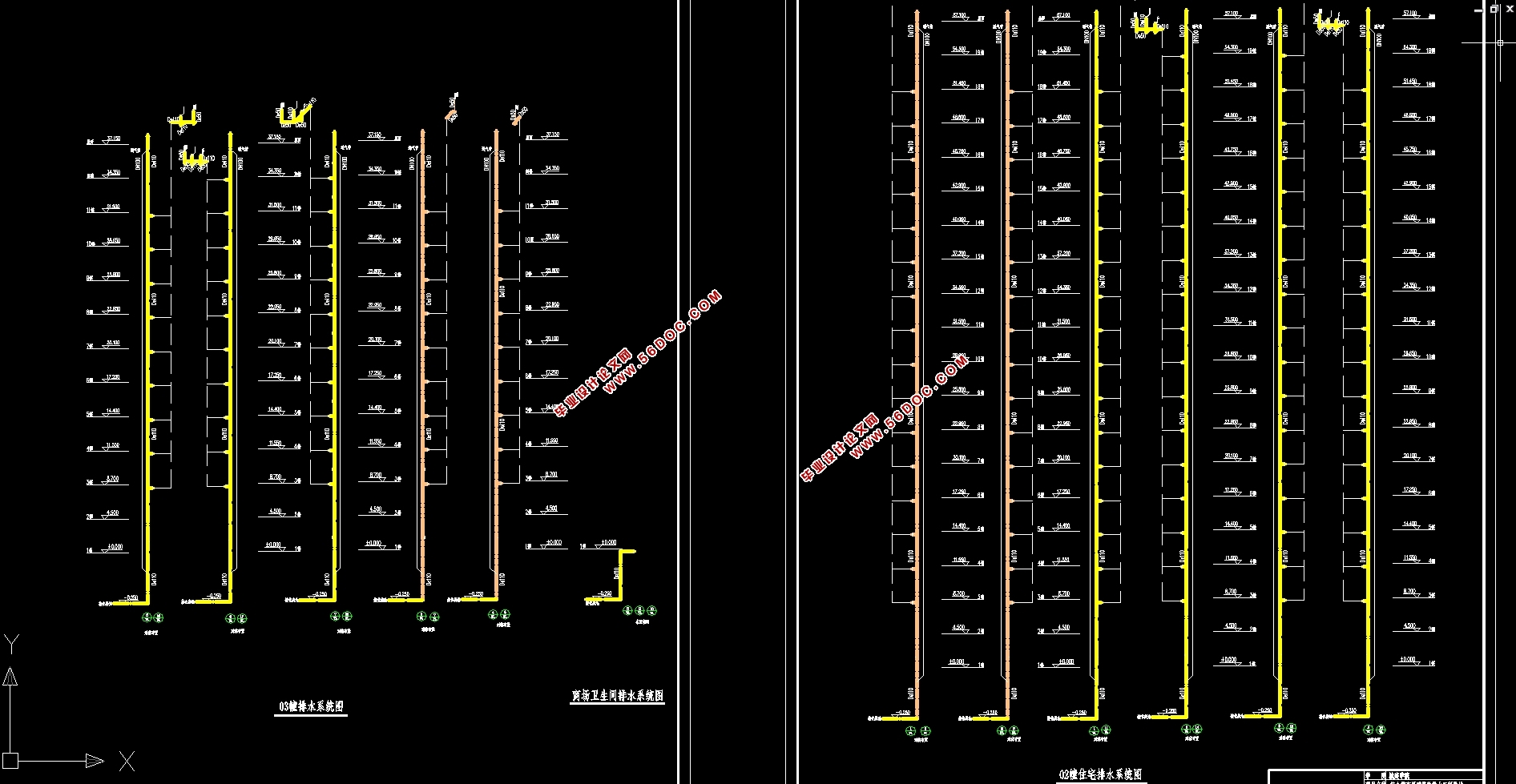

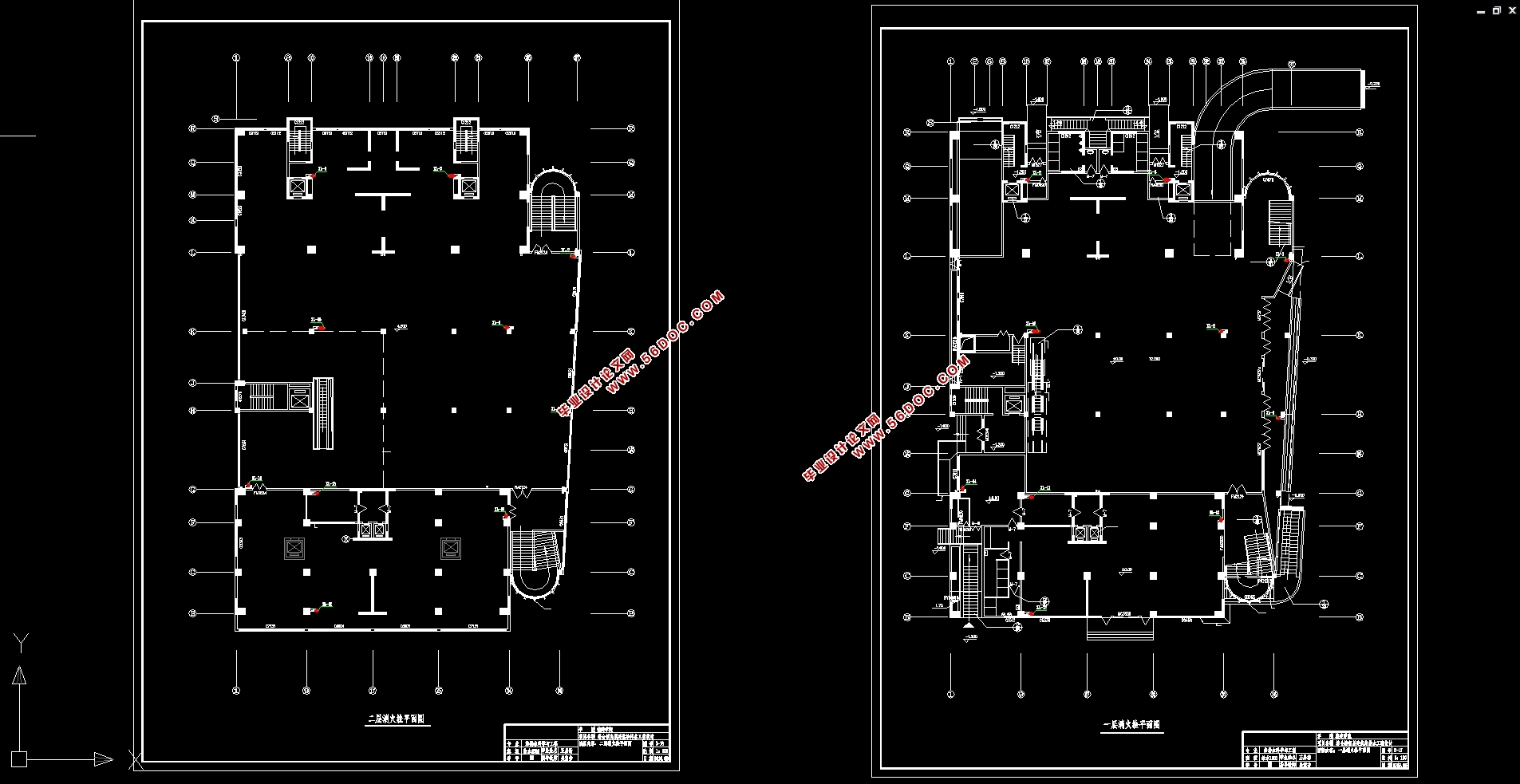

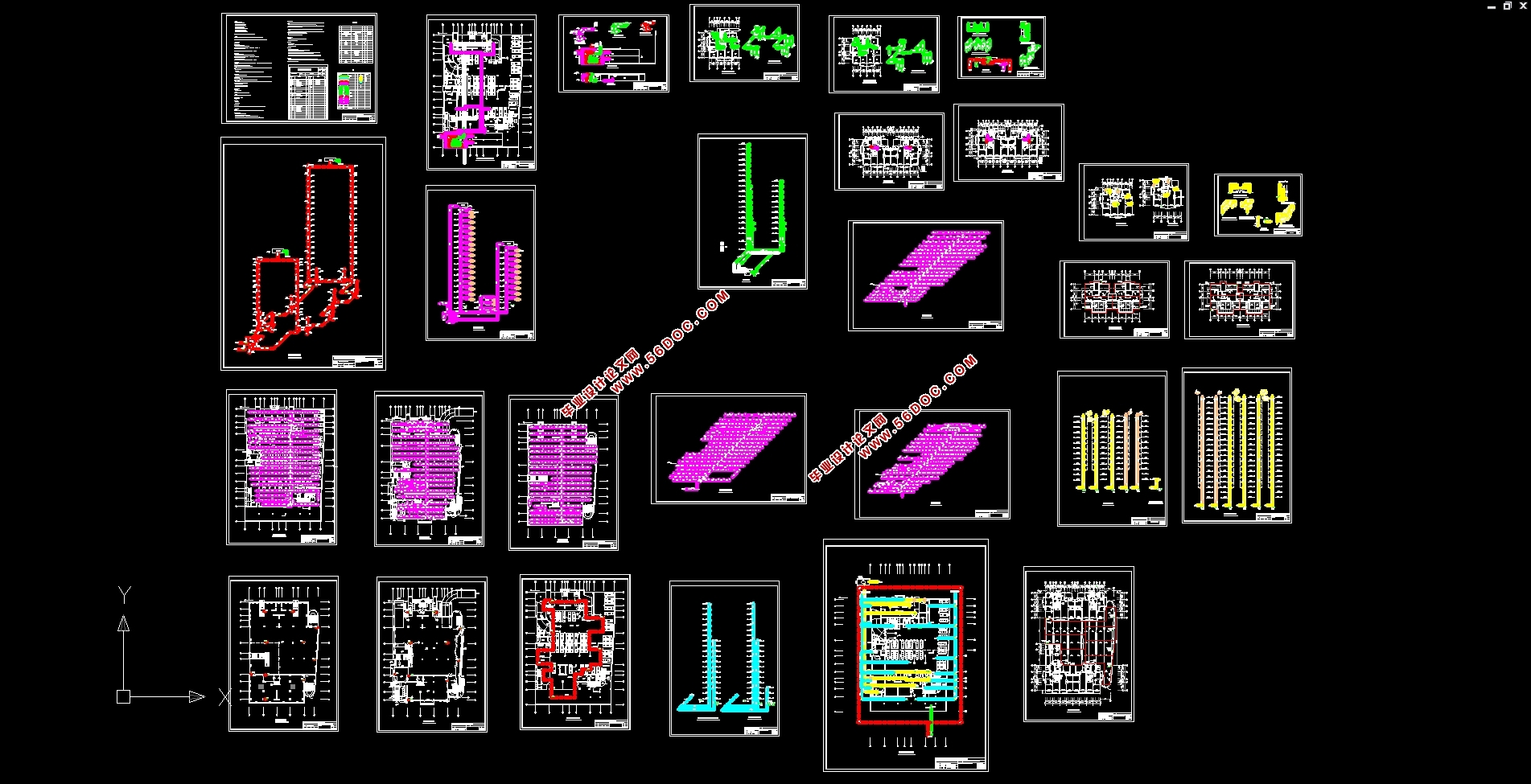

综合楼高层建筑(地下一层地上十八层)给排水设计(含CAD图)(任务书,开题报告,计算书10000字,CAD图纸27张)
摘要
本设计为综合楼高层建筑给排水设计,主要包括生活给水系统、消火栓系统、自动喷淋灭火系统、排水系统和屋面雨水排水系统五个系统。
生活给水系统采用竖向分区,一层至四层为低区,由市政管网直接供水; 五层至十一层为中区;十二层至十八层为高区,均采用变频加压供水。采用上行下给的供水方式,由变频无负压调速泵直接向中高区管网供水;生活给水管管材选用PPR塑料管。
建筑室内排水采用污、废水合流制,室外排水采用雨、污分流制。室内一层及以上污废水重力自流排入室外污水管至化粪池,地下室污废水采用潜污泵提升至室外污水管至化粪池。排水立管主要采用伸顶通气方式。排水管采用高密度聚乙烯塑料管;屋面雨水采用重力流雨水斗,外排引向室外市政雨水管网。雨水管采用铸铁管。
根据规范,本建筑为商场和住宅,属二类建筑,火灾危险等级为中危Ⅱ级。消火栓系统、自动喷水灭火系统不分区,消火栓管材采用普通镀锌钢管、喷淋管材采用热镀锌钢管。
关键词: 给水系统  排水系统  消火栓系统  自动喷水灭火系统  雨水系统
一.给水系统
1.1给水方式选择
1.1.1常见给水方式
1.1.2给水方式确定
为充分利用市政管网压力,选定直接供水与分区给水相结合的方式。1-4层采用市政管网直接给水,5-11层和12-18层选择设水池和水泵的分区给水方式。
1.2用水定额
1.2.1住宅用水定额
1)最高日用水量按下式进行计算
Q_d=mq_d=70000L/d
式中m为用水单位数,取每户为3.5人,则总人数为3.5*4*25=350
q_d为最高日生活用水定额,根据《给水排水设计手册(第2册)建筑给水排水(第3版)》取200L/人*d
2)最大小时用水量按下式进行计算
Q_h=Q_d/T*K_h=7291.67L/h
T为每日或最大班用水时间,此处为24小时
K_h为小时变化系数,根据《给水排水设计手册(第2册)建筑给水排水(第3版)》取2.5
1.2.2商场用水定额
1)最高日用水量按下式进行计算
Q_d=Sq_d=29628.96L/d
式中S为商场面积,其中一层面积为1742.28㎡,二层为1961.34㎡,总面积为3703.62㎡
q_d为最高日生活用水定额,根据《给水排水设计手册(第2册)建筑给水排水(第3版)》取8L/㎡
2)最大小时用水量按下式进行计算
Q_h=Q_d/T*K_h=3703.62L/h
式中T为每日或最大班用水时间,此处为12小时
K_h为小时变化系数,根据《给水排水设计手册(第2册)建筑给水排水(第3版)》取1.5
