城市博物馆通风空调工程施工组织设计(含CAD图,施工进度图,工程预算)

来源:56doc.com  资料编号:5D22898 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D22898
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

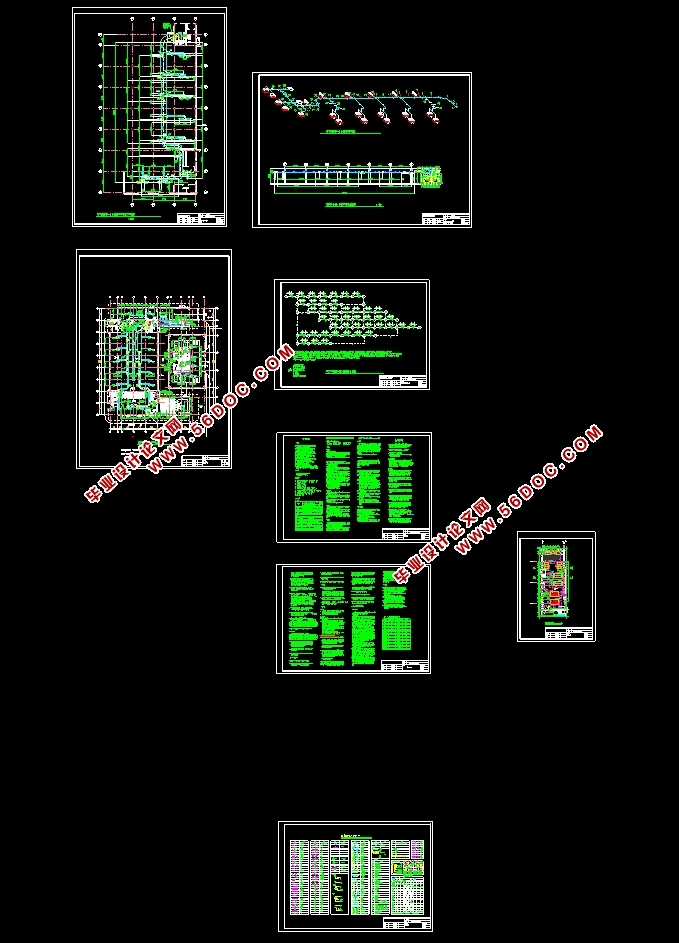

城市博物馆通风空调工程施工组织设计(含CAD图,施工进度图,工程预算)(任务书,开题报告,外文翻译,设计说明书28000字,CAD图纸15张)
摘要
本次施工组织设计的主要编制目标,是为淮安市城市博物馆通风空调工程的实际施工提供管理和规划。分别从工程拆分,时间进度,施工技术,人力资源管理和施工进程优化这几个方面入手。施工的总体设计,建立在其较为复杂的土建结构上。其主体工程分成两部分,一部分为配套业务房,一部分为博物馆展厅,相互独立且各不连接。故为此将队施工队工作面,施工过程等,做出特殊设计。以达到时间合理,质量合格,提高效率的目标。另一方面,将从本专业角度,对本次施工过程中出现的通风空调工程的相关问题,做出技术交底和管理,以达到其工程的完整性和有效性。

关键词:施工组织工程管理安装工程施工进度优化

Construction Organization Design of Ventilation and Air Conditioning Engineering in Huai'an City Museum
Abstract
The main preparation goal of this construction organization design is to provide management and planning for the actual construction of ventilation and air conditioning project of Huai'an City Museum. Starting from the aspects of engineering splitting, time schedule, construction technology, human resource management and construction process optimization, it is related to the building itself, especially based on the complexity of its civil structure and the division of the main project into two parts. Design and engineering construction organization to achieve the goal of reasonable time, quality and efficiency. On the other hand, from the perspective of this profession, technical issues and management of the ventilation and air conditioning projects that occur during the construction process are made to achieve the integrity and effectiveness of the project.
Key Words:Constructionorganizationengineering managementinstallation engineeringconstruction progress optimization

1.1工程及建筑概述
1、工程子项名称:淮安市城市博物馆
2、建设地点:江苏省淮安市生态商务新城
3、总建筑面积:  25314平方米,其中地上20489平方米,地下4825平方米
4、建筑性质:博物馆1~3层为展示用房;4层为观赏廊;配套业务用房2~3层为展示用房;4~5层为档案用房;6~10层为业务用房;配套业务用房11层为观光层;
在本项淮安市城市淮安城市博物馆工程中,暖通专业的设计范围是:中央空调系统、防排烟系统和机械通风系统。具体设计参数如下;
博物馆工程计算冷、暖负荷:展示馆区域: 夏季空调冷负荷: 1641kW;冬季空调暖负荷: 1381kW。配套业务用房区域: 夏季空调冷负荷: 783kW;冬季空调暖负荷: 620kW。
淮安市城市博物馆通风空调工程为两个区域,分别为三层高展示馆和九层高配套业务用房。其中展示馆区域采用地埋管方式的地源热泵机组水系统空调形式,配套业务用房采用热泵型变制冷剂流量空调系统。两区域为各自独立空调系统,可分层,分区域,分房间独立控制和计量。展示馆区域空调冷热源拟选用二台螺杆式地源热泵冷热水机组。为保证系统夏季运行的可靠性,本系统配置辅助闭式冷却塔。根据相关深化方案,冬季供热完全由地源热泵机组负责,暂不考虑辅助供热。配套业务用房区域分层、分区域选用热泵型变制冷剂流量空调机组,室外机组均设置在各层专用设备平台处,外机上设热风导风帽


城市博物馆通风空调工程施工组织设计(含CAD图,施工进度图,工程预算)
城市博物馆通风空调工程施工组织设计(含CAD图,施工进度图,工程预算)
城市博物馆通风空调工程施工组织设计(含CAD图,施工进度图,工程预算)
城市博物馆通风空调工程施工组织设计(含CAD图,施工进度图,工程预算)
城市博物馆通风空调工程施工组织设计(含CAD图,施工进度图,工程预算)
城市博物馆通风空调工程施工组织设计(含CAD图,施工进度图,工程预算)
城市博物馆通风空调工程施工组织设计(含CAD图,施工进度图,工程预算)
城市博物馆通风空调工程施工组织设计(含CAD图,施工进度图,工程预算)
城市博物馆通风空调工程施工组织设计(含CAD图,施工进度图,工程预算) 城市博物馆通风空调工程施工组织设计(含CAD图,施工进度图,工程预算)


目录
摘要    I
Abstract    II
第一章.系统描述    1
1.1工程及建筑概述    1
1.2系统划分及系统流程图    3
第二章.工程项目结构分解    12
2.1,项目结构分解原则    12
2.2,工程分解概述    12
2.3具体划分    12
第三章.项目组织及管理组织    14
3.1项目组织    14
3.2管理组织    15
第四章.加工安装草图的绘制    17
4.1. 给系统风管、管件及配件等编号    17
4.2. 确定定位尺寸    18
4.3. 确定加工安装尺寸    18
4.3.1矩形变径管安装尺寸的确定    18
4.3.2弯头加工安装尺寸的确定    19
4.3.3三通加工安装尺寸的确定    19
4.3.4,来回弯的加工安装尺寸    22
4.3.5直风管的加工安装尺寸    22
4.3.6四通的加工安装尺寸    24
4.4验算安装尺寸    25
4.5通风空调系统管、配件加工的明细表    25
第五章.工程量计算    29
5.1,本计算中相关说明    29
5.1.1风管    29
5.1.2水管    29
5.1.3油漆与保温    29
5.2,具体计算    30
第六章. 工程造价    43
6.1工程量清单计价表    43
6.2主材费    47
6.3地源热泵施工与安装费用    48
6.4措施项目费    50
6.5单位工程费用汇总表    51
第七章.工程施工进度管理    52
7.1施工进度基本概念    52
6.1.1建设工期与施工工期    52
建设工期    52
7.1.2进度计划与进度控制    52
7.2组织施工的基本方式    53
7.2.1流水施工基本概念    53
7.3组织流水施工    53
7.3.1方法选取    53
7.3.2组织流水施工的基本步骤    54
7.3.3选择对象并划分施工段数    55
7.3.4划分施工过程数    55
7.3.5计算流水节拍    55
7.4网络图的绘制    57
7.4.1网络图绘制依据及选择    57
7.4.2时间参数计算    57
第八章.技术管理    61
8.1施工前准备    61
8.1.1设备机具表:    61
8.1.2现场条件;    61
8.1.3设备基础验收、放线    61
8.1.4设备开箱检查验收;    62
8.2    风管的现场加工制作与就位安装说明    63
8.3油漆的使用和保温工程的施工要求:    63
8.4通风空调工程水系统的加工安装说明    65
8.5设备安装    65
8.5.1,风机安装,    66
8.5.2空调机组的安装    66
8.5.3多联机系统的安装    66
8.5.4水泵安装    66
8.6安全技术交底    67
第九章.质量管理    69
9.1各分项工程质量要求    69
9.1.1防腐除锈工程    69
9.1.2多联机系统安装质量要求    69
9.1.3水管支架工程    69
9.1.4水管工程    69
9.1.5风管制作    69
9.1.6风管安装    70
9.1.7设备安装    70
9.1.7系统调试工程    71
9.1.8保温工程    71
9.2个别工程质量问题处理办法    71
参考文献    73
附表;    75
致谢    106
