南京市某高层(地上13层地下1层)住宅楼给排水设计(附CAD图)

来源:56doc.com  资料编号:5D22993 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D22993
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

南京市某高层(地上13层地下1层)住宅楼给排水设计(附CAD图)(任务书,论文计算书13000字,CAD图16张)
 摘     要
本工程为普通高层住宅,位于江苏南京市某住宅小区,总建筑面积13299.36平方米,地上13层,地下1层,建筑高度40.40米。
本设计水源采用城市自来水,拟分别从两路市政给水管上各引一跟DN200给水管,供住宅小区内生活及消防用水。本设计一层为市政管网直供,二至十四为变频泵供水的给水方式。排水采用生活污、废水分流制。区域生活污水汇集后就近排入市政污水管道。市政污水管道内污水排水采用专用通气立管通气。屋面雨水排放选择重力式雨水系统,雨水经屋面雨水斗收集后由雨水管排至检查井。
根据规范,该建筑为一类建筑,属中度危险一级。室内消防流量10L/s,室外15L/s。充实水柱取12m,水龙带长度取25m,。设试验消火栓三个,每个室内消火栓箱内均设有远距离启动消防泵的按钮。
该建筑采用湿式自动喷淋灭火系统,报警阀设于地下一层,各层均设水流指示器、末端试水装置和信号阀,其信号均送入消防控制中心进行处理。本工程的自动喷水灭火系统分3个区。屋顶消防水箱为12立方米为消防水箱。自动喷水灭火系统和消火栓系统的初期灭火由水箱供水,后期供水由地下室的消防水泵和自喷泵供水。
关键词:建筑给排水设计、给水系统、排水系统、消火栓系统、自动喷水灭火系统、雨水系统
 Abstract
    This project for ordinary high-rise residential, located in a residential area in Nanjing, Jiangsu, the total construction area of 13299.36 square meters, the ground floor of 13, 1 underground, building height 40.40 meters.
    This design uses the city tap water, and is intended to lead one and DN200 water supply pipes from two municipal water supply pipes respectively for residential quartersage by municipal sewage pipe by special ventilation pipe ventilation. Roof drainage of gravity type drainage systems, rainwater collected from the roof drain rain water pipe row to check well.
    According to the specification, the building is a kind of building, which belongs to the moderate dangerous level.. Indoor fire flow 10L/s, outdoor 15L/s. Enrich the water column 12M, 25m hose length,. The test set fire hydrant three, each indoor hydrant box are equipped with remote start the fire pump button.
    The building by wet automatic sprinkler fire extinguishing system, alarm valve is arranged in the underground a layer, each layer shall be provided with flow indicator, end water test equipment and signal valve, the signal was sent to fire control center. The sprinkler system of this project is divided into 3 zones.. Roof fire water tank for the fire tank of 12 cubic meters. Automatic sprinkler system and fire hydrant system of early fire extinguishing by water supply and post water from the basement of the fire pump and sprinkler pump water supply.
Keywords: Architectural water supply and drainage design,Water supply system, Drainage system,Fire hydrant system,Automatic sprinkler system, Rain water system

工程概况
某高层住宅楼建筑共13层,地下室一层,建筑总高度为41.9m,主体为住宅楼。设计内容有建筑给水系统、排水系统、雨水系统、消防系统,污水处理系统。
室内要求设置给水系统,排水系统,雨水排水系统、消火栓系统和自动喷淋灭火系统。市政管网可以提供供水水压为0.15Mpa。


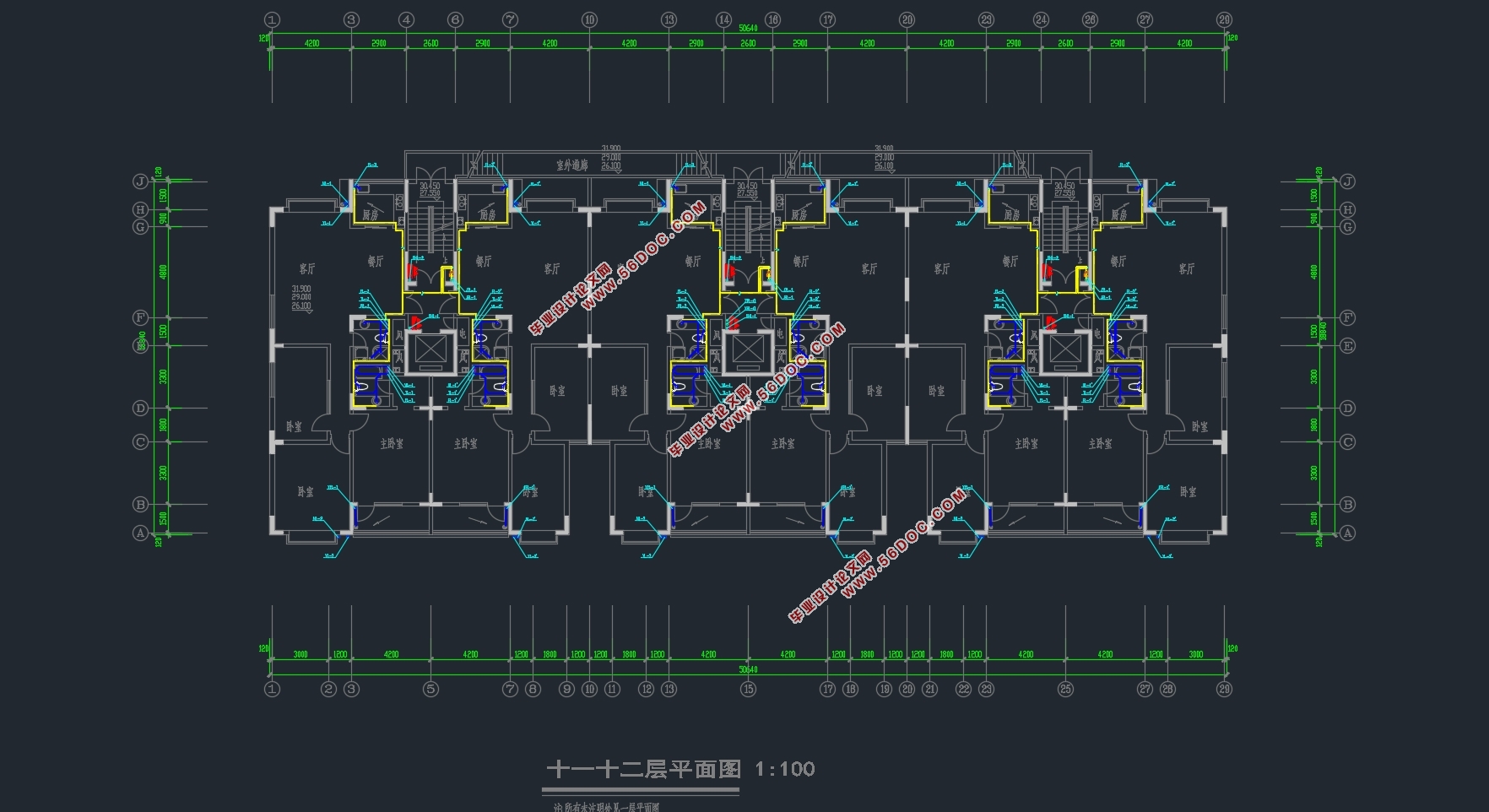

南京市某高层(地上13层地下1层)住宅楼给排水设计(附CAD图)

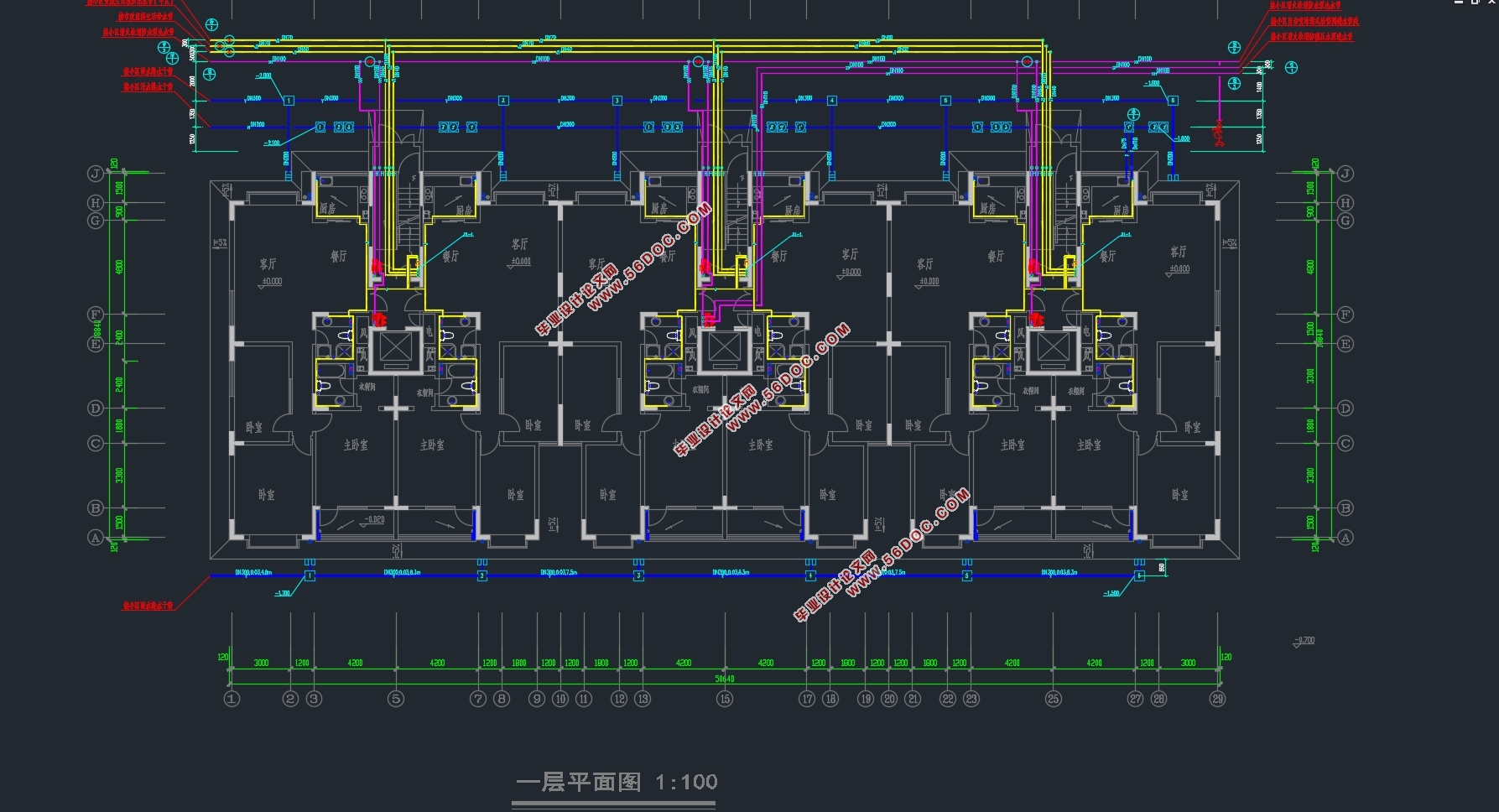

南京市某高层(地上13层地下1层)住宅楼给排水设计(附CAD图)
南京市某高层(地上13层地下1层)住宅楼给排水设计(附CAD图)


目      录
摘   要
ABSTRACT
第一章  给排水工程设计任务书    1
1.1 工程概况    1
1.2设计依据    1
1.3 设计内容    1
1.4设计图纸及要求    1
1.4.1撰写开题报告(综述)    1
1.4.2设计说明书    1
1.4.3图纸内容    2
1.4.4设计进度计划    2
第二章  设计说明书    3
2.1给水系统    3
2.2排水系统    4
2.3消火栓给水系统    4
2.4自动喷淋系统    5
第三章  计算说明书    6
3.1给水系统    6
3.1.1用水量计算    6
3.1.2室内给水管网水力计算    6
3.1.3设备的计算与选择    13
3.1.4 生活贮水池容积计算    14
3.2排水系统    15
3.2.1生器具排水定额及排水管道设计秒流量公式的确定    15
       3.2.2建筑内外排水管道计算    15
3.2.3消防电梯排水系统计算    17
3.3消火栓系统    18
3.3.1室内消火栓系统计算    18
3.3.2室内消火栓系统屋顶增压设施设计    21
3.3.3消防水箱    21
3.3.4消防贮水池    21
3.4自动喷水灭火系统    23
3.4.1自动喷水灭火给水系统计算    23
3.4.2喷淋系统选泵    27
3.5雨水排水系统    29
3.5.1 降雨强度的确定    29
3.5.2 雨水立管的布置    29
3.5.3 雨水水力计算    29
参考文献    30
结束语    31
致  谢    32
