十七层兰州市天都宾馆建筑给排水设计(附CAD图)

来源:56doc.com  资料编号:5D230060122  文件类型:  资料等级: %D7%CA%C1%CF%B1%E0%BA%C5%A3%BA5D230060122
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.
帮助
资料介绍

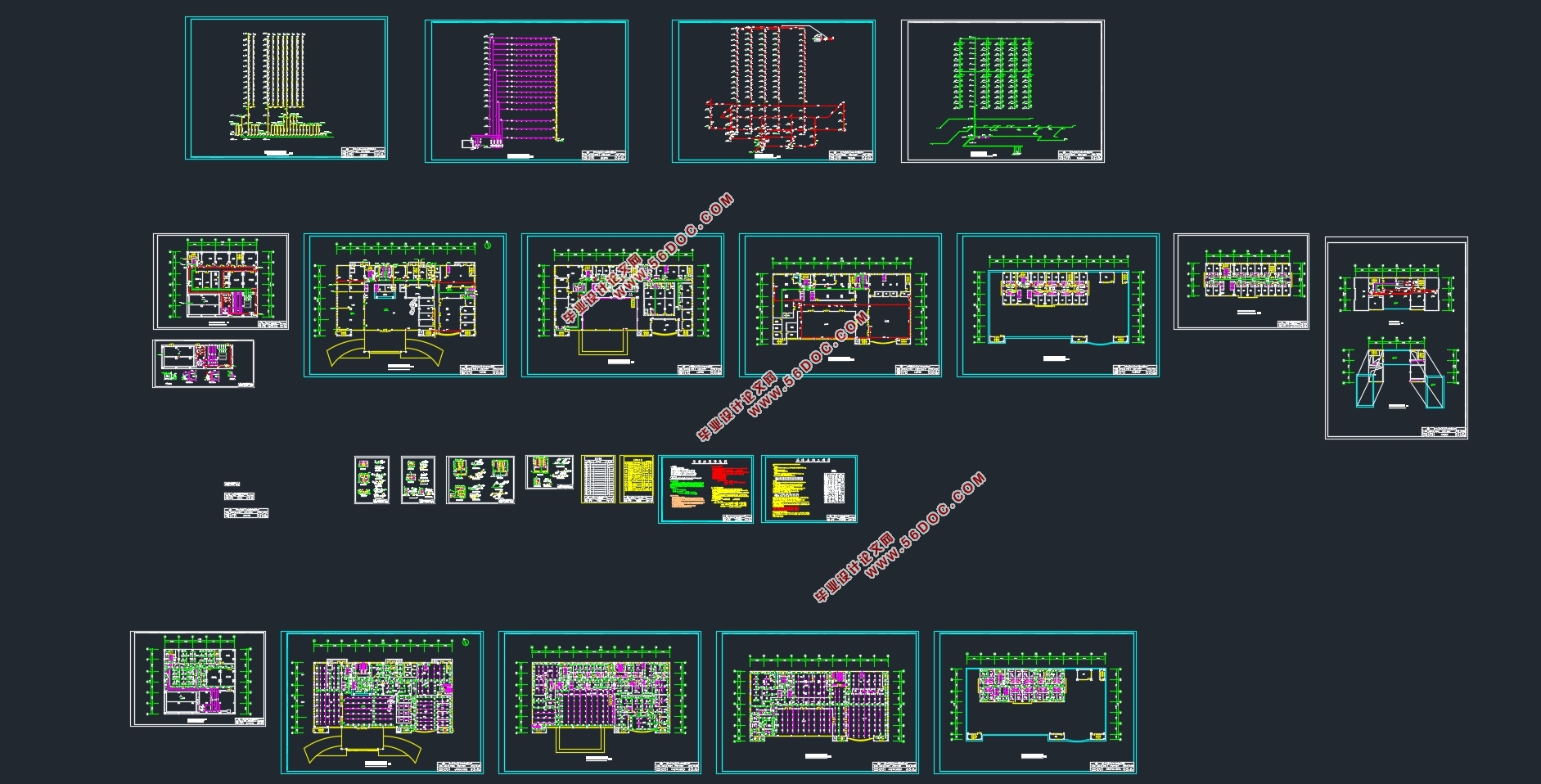

十七层兰州市天都宾馆建筑给排水设计(附CAD图)(任务书,开题报告,论文说明书27000字,CAD图纸17张)
摘要
该建筑给排水设计为兰州市修建一栋十七层的宾馆,总占地面积为2公顷,建筑面10400平米左右,建筑高度68.600米。地下一层为设备用房。地上1-2层为客房及功能用房,3层为功能用房及设备转换层,4-16层为标准层,顶层有电梯机房。
给水系统竖向分为三个区,低区由市政管网供应,中区,高区由变频泵供应。中区采取下行上给的供水方式,配水横干管敷设在三层顶的技术夹层中,高区采取上行下给的方式敷设,配水横干管设在屋顶。
本建筑设计不分废水和污水,采用合流制排入室外管网。
本建筑属于一类公共建筑高级旅馆,建筑高度大于50m。室内消火栓的用水量采用40L/s,室外消火栓的用水量采用30L/s。消火栓管网需成环。
该建筑消防等级为中危I级。喷淋系统采用两台专用消防泵供水,喷淋系统有四个报警阀,分别为-1层至2层、3层至4层、5层至10层、11层至16层。喷淋管网在报警阀前成环,阀后成支状。
关键词:建筑给水系统;建筑排水系统;消火栓给水系统;自动喷水灭火系统 内容来自www.56DOC.com 咨询QQ:306826066
Abstract
This design is for the 16-floors high-rise buildings in Lanzhou, which has total area of 2.8 hectares, construction area of 10400 square meters and height of 68.600 meters. Equipment room and garage are in basement. The 16 floors above ground floor is the lobby, two to three restaurants, four to 16 layers of rooms, top floor with elevator machine room.
Water supply system of vertical is divided into three zones, the lower zone supplied by the municipal pipe network in the district, area supplied by the variable frequency pump. Central District downstream to the laying of water distribution horizontal main pipe laid in the technical dissection of the three-layer top, high area will adopt the uplink to the laying of water distribution horizontal main pipe located on the roof.
The building drainage system does not distinguish between wastewater and sewage,The drainage system of the building for the confluence of the system, and discharged into the outdoor pipe network using combined. 版权所有56DOC.COM
This building belongs to a class of public buildings, luxury hotels, building height greater than 50m. Indoor fire hydrant, water consumption is 40L/s, outdoor fire hydrant water consumption is 30L/s. Fire hydrant pipeline network needs into the ring.
The fire rating of the building's basement is class II and the remaining are class I. With two fire pumps, sprinkler system has three alarm valve -1 layer to Layer 2, Layer 3 to 4 layers, 5 layers to 10 layers and 11 layers to 16 layers, respectively. Sprinkler pipe network is in the ring before the alarm valve and after the valve into branching.
Keywords: building water supply system; construction of drainage systems; fire hydrant system; automatic sprinkler fire extinguishing system

1.1  设计内容
按照上级批准的设计任务书规定,拟在兰州市新建一栋十七层(地下一层)宾馆。要求设计室内给排水工程与土建工程配套,具体项目为:
室内给水工程
室内排水工程
室内消防工程
1.2  设计原始资料
1.2.1  建筑基本资料

内容来自www.56doC.com

拟在兰州市修建一栋十七层的宾馆,总占地面积为2公顷,建筑面10400平米左右,建筑高度68.600米。地下一层为设备用房。地上1-2层为客房及功能用房,3层为功能用房及设备转换层,4-16层为标准层,顶层有电梯机房。
1.2.2  市政基础资料
该建筑物北侧道路下有市政给水管道,管径为DN400,常年可提供的资用水头为0.35MP,允许接管径为DN200,大楼40米范围有室外消火栓,污水管管径为DN600,管顶埋深为2.4米,雨水管管径为DN1200,管顶埋深为1.6米。
1.2.3  气象资料
历年平均气温:16.72℃
最高:40.3℃
最低:-12.3℃
最大积雪深度:190mm

版权所有www.56DoC.COM 咨询QQ:869918441

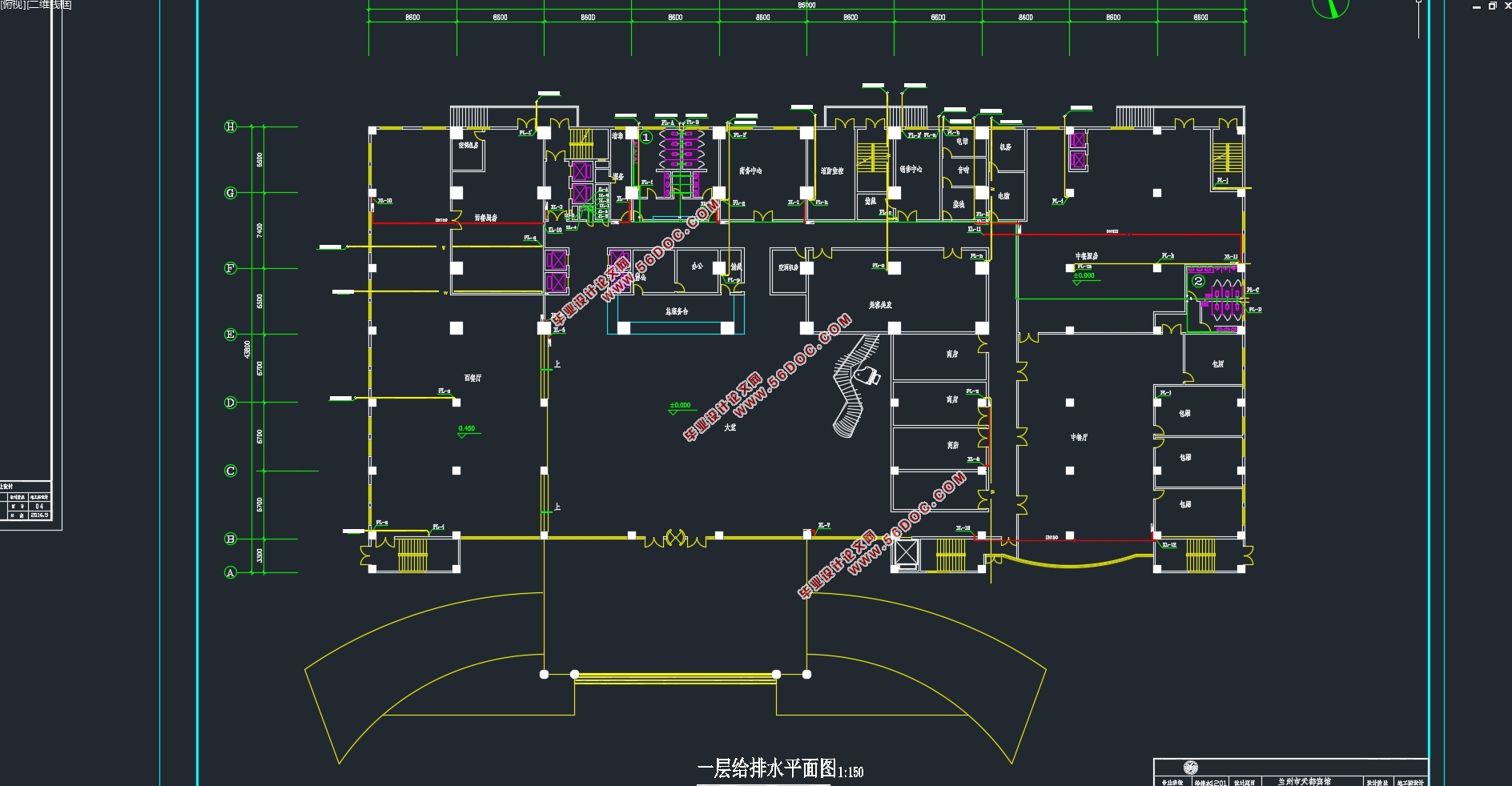

十七层兰州市天都宾馆建筑给排水设计(附CAD图)

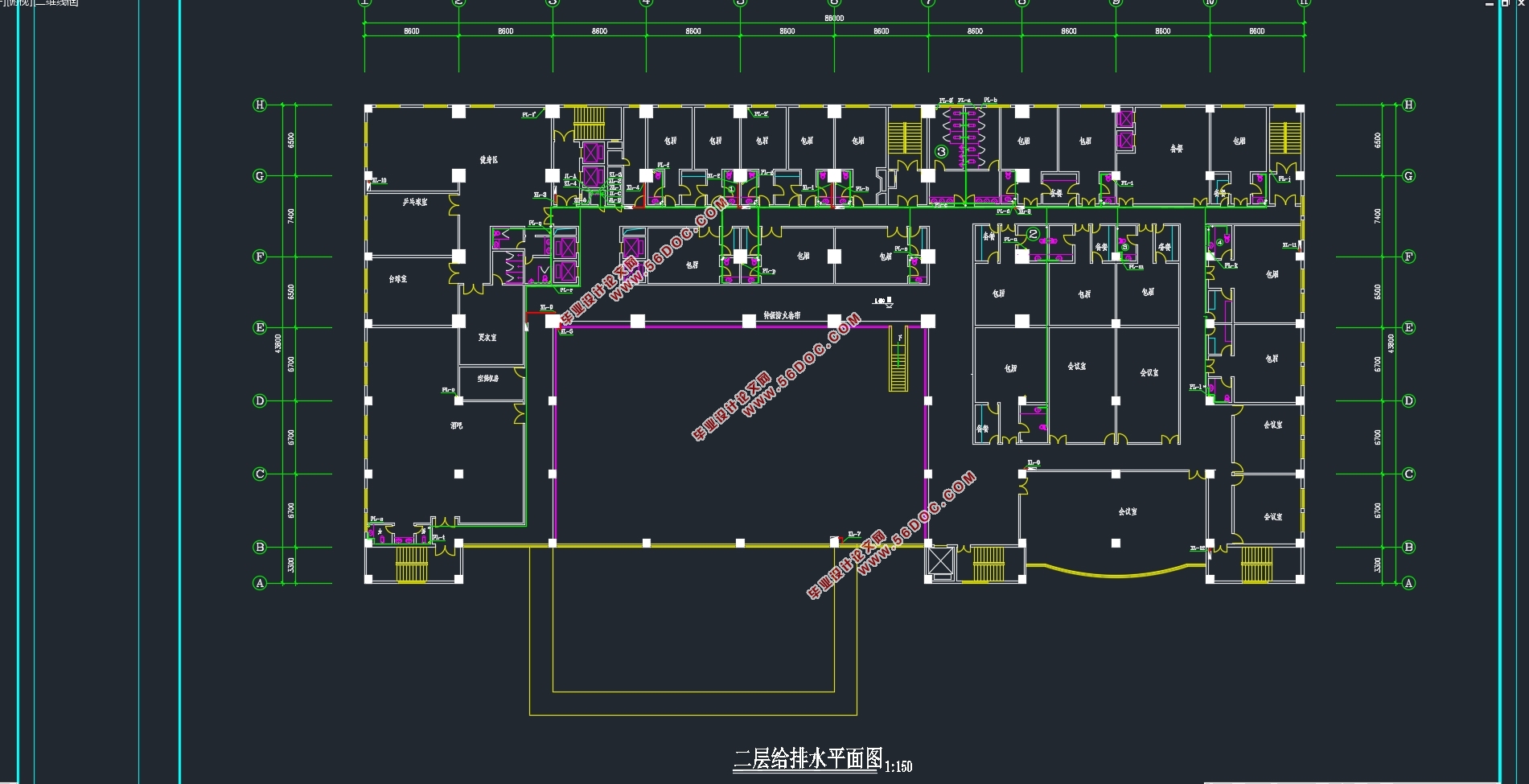

十七层兰州市天都宾馆建筑给排水设计(附CAD图)
十七层兰州市天都宾馆建筑给排水设计(附CAD图)


目录
摘要    I
目录    1
第1章 绪论    1
1.1  设计内容    1
1.2  设计原始资料    2
1.2.1  建筑基本资料    2
1.2.2  市政基础资料    2

【www.56doc.com】


1.2.3  气象资料    2
第2章 设计说明书    3
2.1  建筑给水系统    3
2.1.1  给水系统的竖向分区    3
2.1.2  给水系统的供水方案    4
2.1.3  地下室生活水箱容积    4
2.1.4  给水管道布置与安装    5
2.1.5  水表的选用与计算    6
2.1.6  生活加压泵的选用    7
2.2  建筑排水系统    8
2.2.1  排水方案    8
2.2.2  排水管道水力计算    8
2.2.3  管道的布置与敷设    9
2.2.4  排污泵选型    11
2.3  消火栓给水系统    11
2.3.1  消防给水系统技术参数    11
2.3.2  地下室消防水池    12
2.3.3  屋顶消防水箱(高位消防水箱)    12
2.3.4  消火栓箱    13
【本文来自56doc.com】

2.3.5  水泵接合器    13
2.3.6  消火栓管网    13
2.3.7  消火栓加压泵的选用    14
2.3.8  增压稳压设备    14
2.3.9  减压孔板    14
2.4  自动喷水灭火系统    15
2.4.1  消防水池、高位消防水箱    15
2.4.2  湿式报警阀    15
2.4.3  水流指示器    16
2.4.4  末端试水装置    16
2.4.5  喷头的选型与布置    16
2.4.6  自动喷水系统管网    17
2.4.7  屋顶增压稳压设备    17
2.4.8  自动喷水系统加压泵    17
2.4.9  减压阀    18
第3章 设计计算书    18
3.1  给水系统计算    18
表3.1-1  生活给水管道的水流速度表    19
3.1.1  低区给水管道水力计算    20 版权所有www.56DoC.COM 咨询QQ:869918441
3.1.2  中区给水管道水力计算    21
3.1.3  高区给水管道水力计算    23
3.1.4  生活用水加压泵的扬程计算    24
3.1.5  低区生活用水压力核算    25
3.1.6  水表选型计算    26
3.1.7  用水量计算    27
3.1.8 地下室水箱选用    27
3.2  排水系统计算    28
3.2.1  低区排水水力计算    28
3.2.2  中高区排水水力计算    36
3.2.3  排污泵选型    38
3.3  消火栓给水系统计算    39
3.3.1  地下室消防水池    39
3.3.2  屋顶消防水箱(高位消防水箱)    40
3.3.3  消火栓栓口压力计算    40
3.3.4  消火栓管网水力计算    42
3.3.5  消火栓加压泵扬程计算    43
3.3.6  增压稳压设备计算    44

【www.56doc.com】


3.3.7  减压孔板计算    46
3.4 自动喷水灭火系统计算    47
3.4.1  地下层喷淋系统水力计算    48
3.4.2  一层喷淋系统水力计算    50
3.4.3  二层喷淋系统水力计算    52
3.4.4  三层喷淋系统水力计算    55
3.4.5  四至十六层喷淋系统水力计算    57
3.4.6  喷淋加压泵选型计算    60
3.4.6  增压稳压设备计算    61
3.4.7  减压阀计算    62
结束语    64
参考文献    65
致谢    66
