宿迁市某公司800吨薯类酒精废水处理工程设计(含CAD图)

来源:56doc.com  资料编号:5D28507 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D28507
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

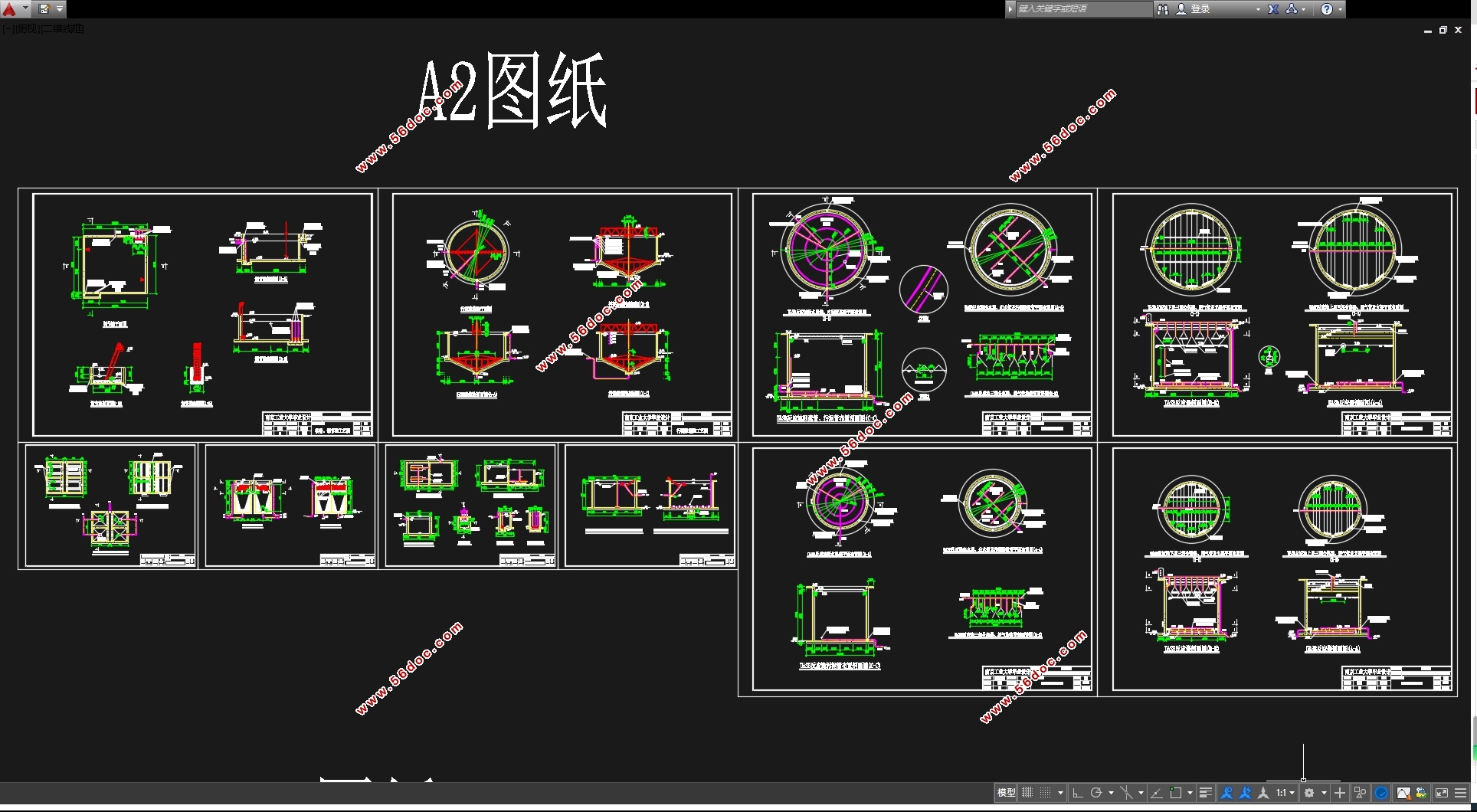

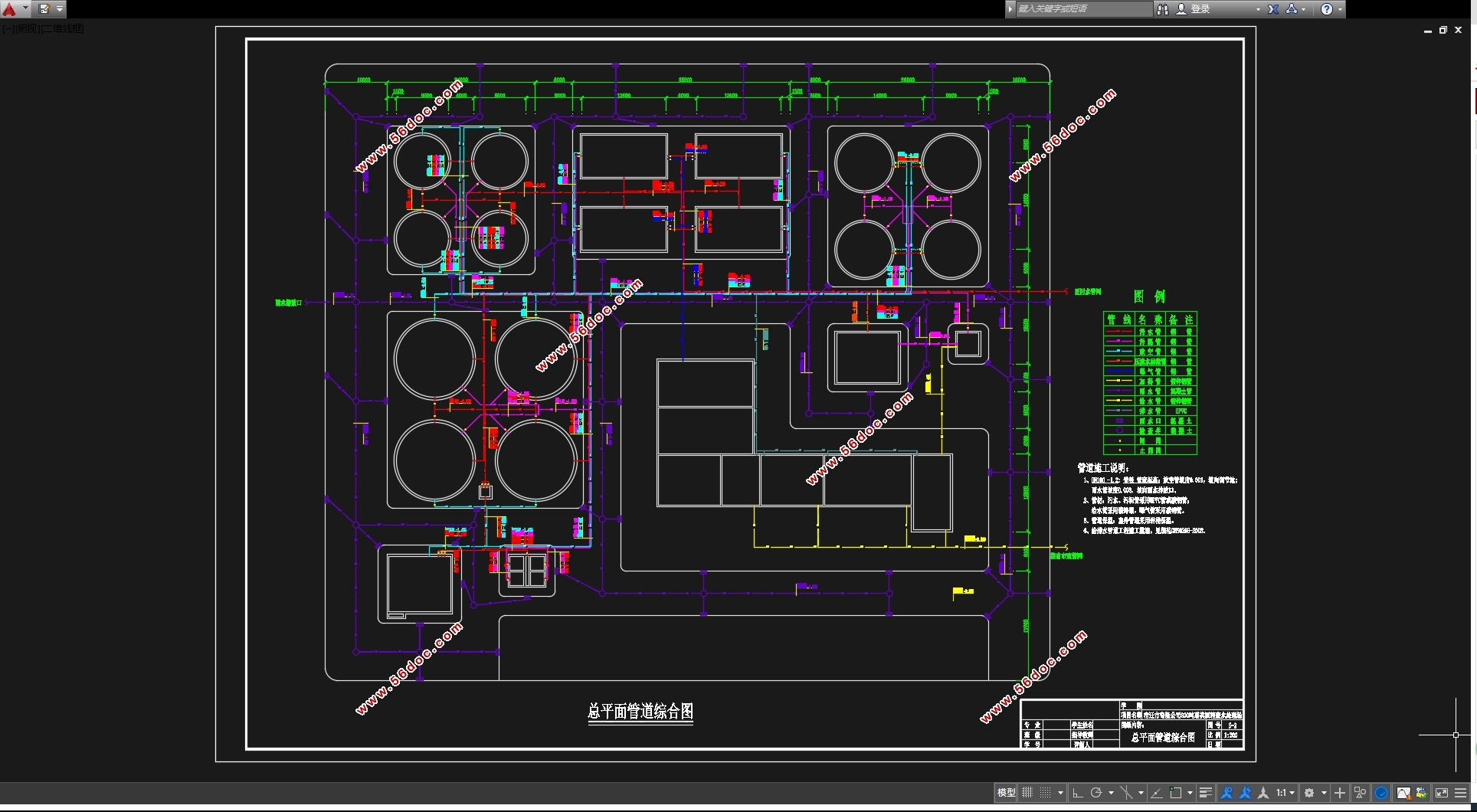

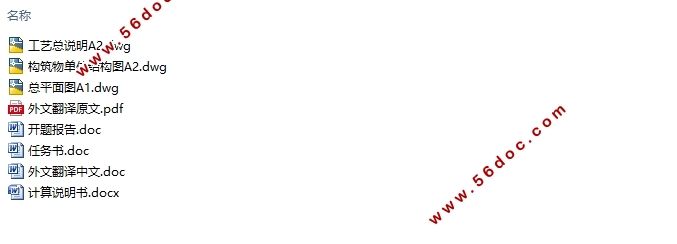

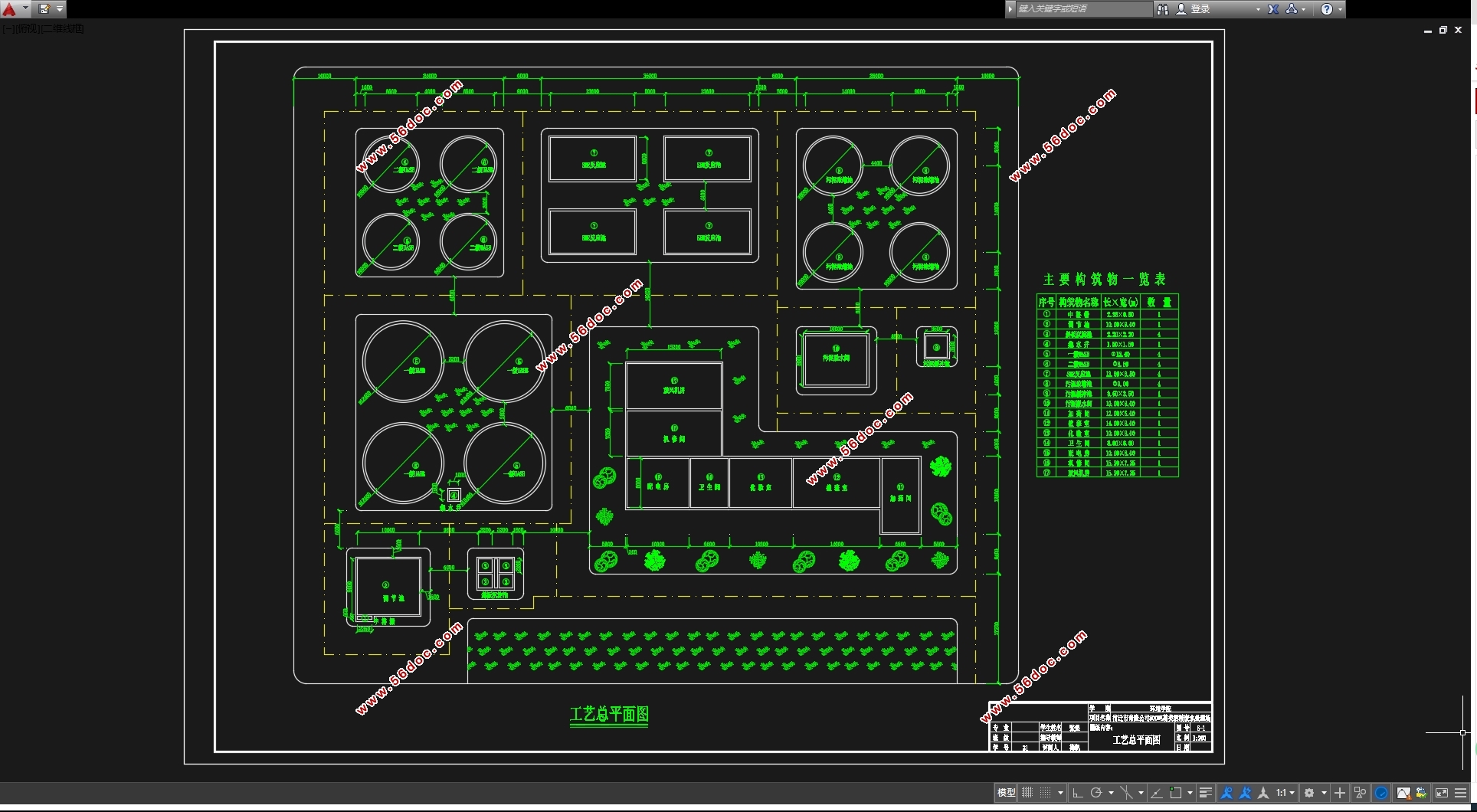

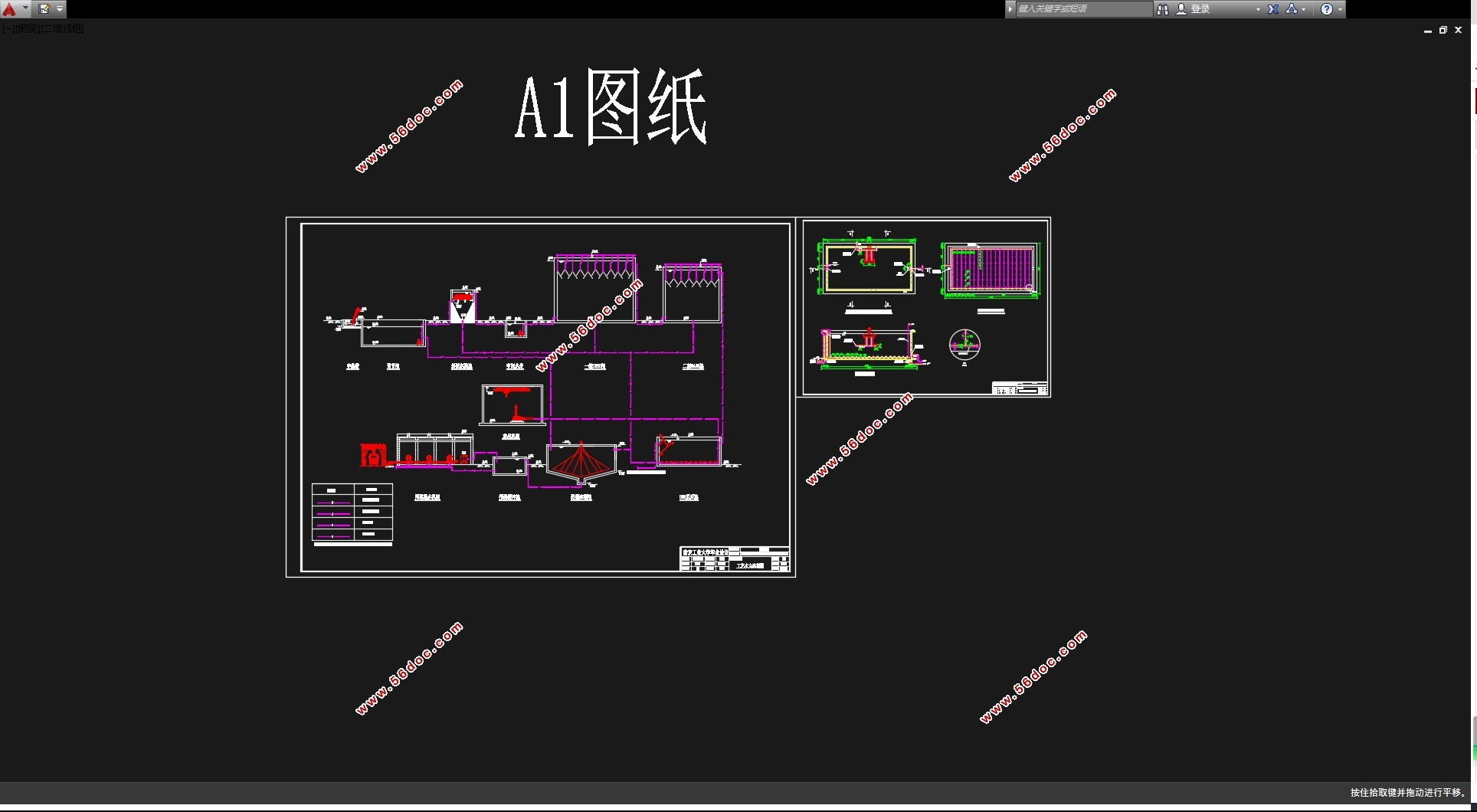

宿迁市某公司800吨薯类酒精废水处理工程设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书10000字,CAD图3张)
摘  要
酒精工业是国内经济重要的基础原料产业,酒精广泛应用于化工、食品工业、日化、医药卫生等领域,同时又是酒基、浸提剂、溶剂、洗涤剂和表面活性剂。我国酒精生产原料比例为:淀粉质原料(玉米、薯干、木薯)占75%,废糖蜜原料占20%,合成酒精占5%。由此,我国酒精生产主要是玉米、薯干等淀粉质原料。酒精企业酒精糟的废染是食品与发酵工业最严重的废染源之一,由于投资、生产规模、技术管理等原因,大部分酒精企业的综合利用率较低。
本文介绍了酒精厂废水的来源及特点,对上流式厌氧污泥床反应器(UASB)、序批式活性污泥法(SBR)、UASB-氧化塘等国内外酒精废水的处理工艺进行了简要的介绍,并通过集体的工程实例的对比,确定了本酒精废水处理工程的最优主体工艺为UASB-SBR联合工艺。本文具体地介绍了UASB-SBR工艺的特点、原理、运行条件等,同时进行了各构筑物的设计计算,并对各构筑物运行管理事项进行了详述。
关键词:酒精废水;UASB工艺;SBR工艺;工程设计

Abstract
Domestic ethanol industry is an important basic raw material industry, economy, alcohol is widely used in chemical industry, food industry, daily chemical, pharmaceutical and health fields, but it is also the base wine, extraction, solvents, detergents and surfactants. The proportion of raw materials for the production of ethanol: starch feedstock (corn, dry matter, cassava) accounted for 75%, 20% molasses material, synthetic alcohol accounted for 5%. Thus, China's main corn ethanol production, dry matter and other starchy raw materials. Alcohol companies Ethanol dye waste Food and Fermentation Industries is one of the most serious sources of waste dye, because the investment, production scale, technology management and other reasons, most comprehensive utilization of low alcohol business.
This article describes the origin and characteristics of alcohol plant wastewater for upflow anaerobic sludge blanket reactor (UASB), sequencing batch activated sludge process (SBR), treatment process UASB-oxidation ponds domestic wastewater were alcohol a brief introduction, and by comparing the collective project examples to determine the optimal body process the alcohol wastewater treatment project is a joint UASB-SBR process. This paper specifically describes the characteristics of UASB-SBR process, principles, operating conditions, etc., and has been designed to calculate the various structures, and the operation and management of the various structures of the matters described in detail.
Keywords: alcohol wastewater; UASB process; SBR process; engineering design

公司位于江苏省宿迁市工业园区,公司为食用酒精制造企业,产品原料来自于广东与越南、泰国的薯干类,采用发酵法生产酒精,生产过程产生大量的废液—槽液,废糟浓含有大量的有机物,废液浑浊,呈微酸性。厂区位于江苏省宿迁市化工园区。
该厂生产过程中排放的废糟液所含污染物,其中COD_cr 40000一50000mg/L,BOD_5 20000一25000,SS<40000mg/L,pH4—5。每日产生酒精废槽液等废水800m3。高浓度废水经过污水处理构筑物处理达标后,将会直接排放至附近的污水管网,最终流向市政污水处理厂进行进一步的深度处理。
1.1设计水质、水量
 1.1.1设计水量
根据业主方提供的相关资料,该工程处理废水主要为生产过程中产生大量的废液、槽液以及厂区生活污水等,总水量为 800m^3/d,即33.33 m^3/h。
 1.1.2设计进出水水质
考虑该厂水中的物质对园区污水厂来说,可以提高其可生化性,根据园区协商,对其出水提出特殊要求,如下表:
    COD_cr (mg/L)    BOD_5 (mg/L)    SS(mg/L)    pH
原水水质    40000-50000    20000-25000    40000    4-5
出水水质    2000    500    100    7


宿迁市某公司800吨薯类酒精废水处理工程设计(含CAD图)
宿迁市某公司800吨薯类酒精废水处理工程设计(含CAD图)
宿迁市某公司800吨薯类酒精废水处理工程设计(含CAD图)
宿迁市某公司800吨薯类酒精废水处理工程设计(含CAD图)
宿迁市某公司800吨薯类酒精废水处理工程设计(含CAD图)
宿迁市某公司800吨薯类酒精废水处理工程设计(含CAD图)


目  录
摘  要    1
第一章    工程概况    1
1.1设计水质、水量    1
1.1.1设计水量    1
1.1.2设计进出水水质    1
1.2设计依据    1
1.3设计原则    2
第二章    处理工艺选择与流程    3
2.1处理工艺分析及确定    3
2.1.1处理工艺的分析    3
2.1.2处理工艺的确定    3
2.1.3处理工艺的特点    3
2.2处理工艺流程图    4
第三章    废水处理工艺设计    5
3.1中格栅的设计    5
3.1.1设计说明    5
3.1.2设计参数    5
3.1.3设计计算    5
3.2调节池的设计    8
3.2.1设计说明    8
3.2.2设计参数    8
3.2.3设计计算    8
3.3斜板沉淀池的设计    9
3.3.1设计说明    9
3.3.2设计参数    10
3.3.3设计计算    10
3.4集水井的设计    13
3.4.1设计说明    13
3.4.2设计参数    13
3.4.3设计计算    13
3.5一级UASB的设计    14
3.5.1设计说明    14
3.5.2设计参数    14
3.5.3设计计算    15
3.6二级UASB的设计    24
3.6.1设计说明    24
3.6.2设计参数    24
3.6.3设计计算    25
3.6 SBR的设计    34
3.6.1设计说明    34
3.6.2设计参数    34
3.6.3设计计算    35
第四章    污泥浓缩及脱水设备设计    40
4.1污泥浓缩池的设计    40
4.1.1设计说明    40
4.1.2设计参数    40
4.1.3设计计算    41
4.2污泥缓冲池的设计    42
4.2.1设计说明    42
4.2.2设计参数    42
4.2.3设计计算    42
4.3污泥脱水间的设计    43
4.3.1设计说明    43
4.3.2设计参数    44
4.3.3设计计算    44
第五章    构筑物高程计算    45
5.1污水构筑物高程计算    45
5.1.1高程确定    45
结  论    46
致  谢    46
