宁海十层某中学教师公寓楼给排水工程设计(含CAD图)(任务书,开题报告,计算说明书29000字,CAD图21张)
摘 要
给水系统分区供水，从市政管网上接一根DN100的引入管，负一层至地上四层为市政管网直供，五至十层采用无负压变频供水设备加压供水。地下消防水池采用钢筋混凝土结构，置于地下室泵房边，有效容积554.4立方米，分为两格。建筑室内排水采用污、废水分流制，室外排水采用污废合流制，直接排入市政污水管。排水立管采用专用通气立管。地下室排水经排水沟汇集排至集水坑，经潜污泵提升排至检查井。建筑外排水，选择重力半有压流系统，雨水经屋面雨水斗收集后排入雨水管。
根据规范，该建筑为二类高层建筑，室外消火栓用水量40L/s，室内消火栓用水量20L/s，火灾延续时间2h。消火栓充实水柱高度13m，水龙带长度20m，水枪喷嘴流量5.16L/s，消防立管管径为DN100。在屋顶层设试验消火栓一个，每个室内消火栓箱内均设有远距离启动消防泵的按钮。
本工程的自动喷水灭火系统分两区。该建筑采用湿式自动喷水灭火系统，喷淋系统设计流量34.0L/s。报警阀设于地下室泵房内，各层均设水流指示器、信号阀和末端试水装置，其信号均送入消防控制中心进行处理。选用箱泵一体化消防增压稳压设备（包含有效体积18立方米消防水箱）贮存火灾初期10min自动喷水灭火系统、室内消火栓系统用水量，设于屋顶，初期灭火由水箱供水，后期灭火由地下室的消防水泵和喷淋泵供水。
关键词:给水系统、排水系统、消火栓系统、自动喷水灭火系统、雨水系统
Abstract
Water supply system water, from municipal pipe network pick a service pipe DN100, minus one to four floors for the direct supply of municipal pipe network, five to ten layers with no negative-pressure variable-frequency water supply equipment pressurized water Fire pool used for reinforced concrete structures placed in basement pumping station outside the effective volume 554.4cubic. Construction indoor drainage-diversion of sewage, waste water, an outdoor drainage sewage waste combined, after discharged into the manhole, septic tank treatment and then discharged into municipal sewers. Toilet multi-established forms, special ventilation risers, some additional loop vent. Basement drainage flow sewer collection to sump, submersible sewage pump lifting flows into the inspection Chamber. For the whole glass curtain wall building facades, internal drainage, select half-pressure of gravity flow systems, rainwater flow roof rainwater collected by the rain water pipe to manhole.
According to the specifications, the building two high-rise construction, outdoor fire hydrant water 20L/s, 30L/s fire hydrant water consumption, fire life 2h. 12m fire hydrant full water column height, hose length 20m, 5.16L/s water gun nozzle flow, fire the riser tube diameter DN100. Set up a test fire hydrants in roofing, each fire hydrant boxes are equipped with remote start button for fire pump.
Wet automatic fire sprinkler system in the building, spraying system design flow 34.0L/s. The alarm valve located on the pump room in the basement, the floors are located water flow indicator, test water device and signal the valve at the end, its signal is fed into the fire control centre for processing. Sprinkler system the project divided into 2 zones. Selection box-pump fire booster regulator device integration (including 18 cubic metres of fire water tank) storage initial 10min sprinkler system for fire water, indoor fire hydrant system, initial fire-fighting water tank water supply, late extinguishing the fire pump and sprinkler pumps water from the basement
Keyword: water-supply system、drainage system、hydrant system、automatic sprinkler system、rainwater system
目 录
设计说明书 1
第一章 给水系统 1
1.1给水供应系统方案选择 1
1.1.1方案比较和选择 1
1.1.2方案选择依据 3
1.2给水系统组成 3
1.3给水管道的布置与敷设 3
第二章 消防系统 5
2.1室内消火栓系统 5
2.1.1室内消火栓系统的选择 5
2.1.2系统组成 6
2.1.3设备及构筑物 6
2.1.4消火栓的安装 6
2.2自动喷淋系统 6
2.2.1室内自动喷水灭火系统的选择 6
2.2.2系统组成 7
2.2.3喷头的选择与布置 7
2.2.4设备及构筑物 8
2.2.5喷淋系统的安装 8
第三章 热水系统 9
3.1热水系统选择 9
3.2热水系统组成 9
3.3设备及构筑物 9
3.4热水管道系统的布置与敷设 10

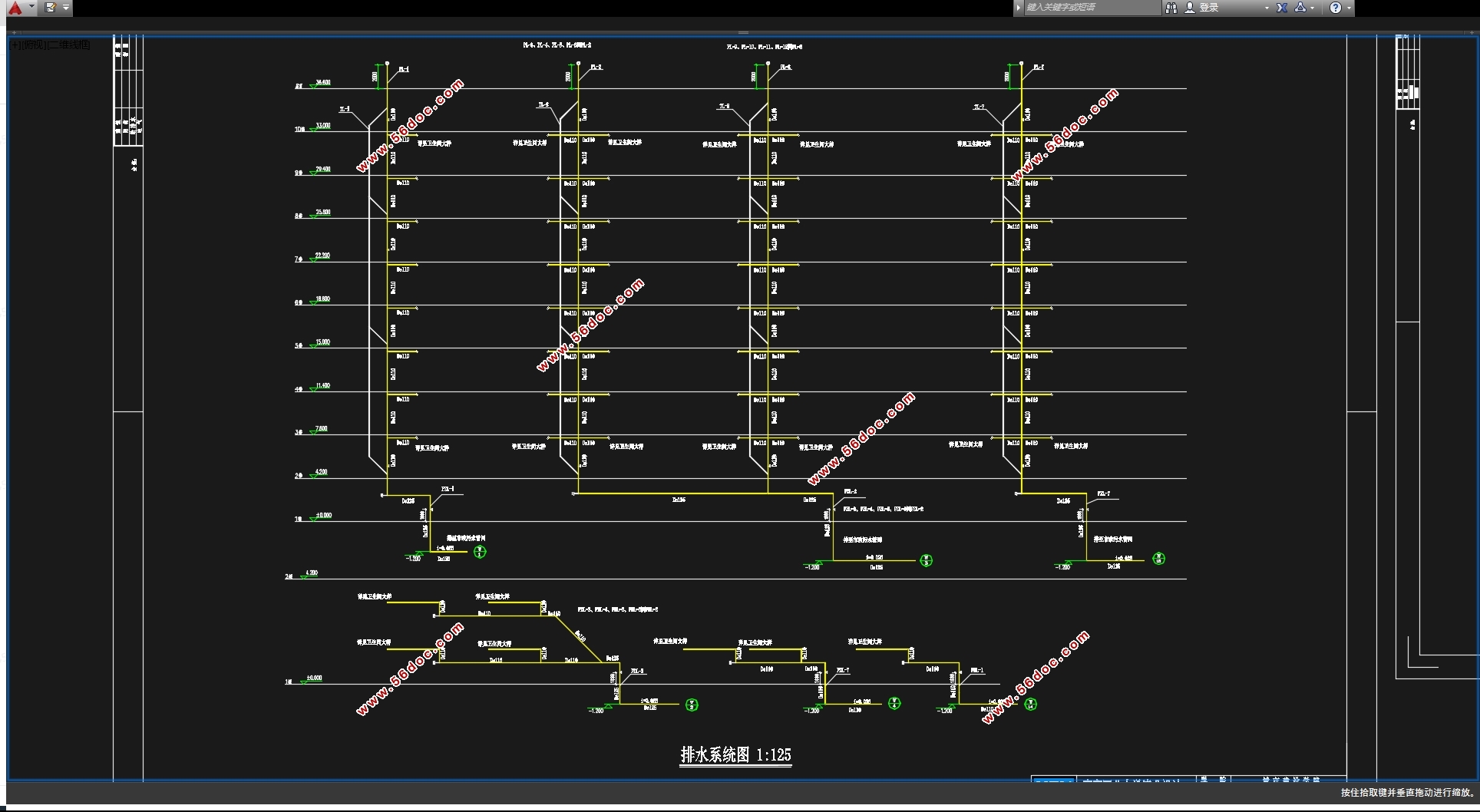

第四章 室内排水系统 11
4.1排水系统选择 11
4.2 排水系统的组成 11
4.3主要设备及构筑物 11
4.4排水管道安装要求 12
第五章 雨水系统 13
5.1雨水排水系统的选择 13
5.2雨水排水系统的组成 13
5.3雨水管道的敷设与布置 13
设计计算书 14
第一章 给水系统计算 14
1.1用水定额及用水量 14
1.2给水方式 15
1.3设计秒流量的确定 15
1.3.1设计依据 15
1.4生活给水系统水力计算 16
1.4.1 低区给水系统水力计算 17
1.4.2高区给水系统水力计算 19
1.5水表的选择 21
1.5.1总水表的选择 21
1.5.2分水表的选择 22
1.6低区市政直供校核 23
1.7高区供水设备选型 23
1.7.1高区给水系统所需压力 23
1.7.2高区增压设备 24
1.7.3减压阀的设置 24
第二章 室内消火栓给水系统的计算 26
2.1消防水池 26
2.1.1消防水池的设置 26
2.1.2体积计算 26
2.2屋顶消防水箱 27
2.3消火栓保护半径 28
2.4消火栓布置间距 28
2.5消火栓的确定 29
2.6消火栓的水力计算 29
2.7水泵接合器选定 32
2.8消火栓减压计算 32
第三章 自动喷水灭火系统 33
3.1自动喷淋灭火系统的基本数据 33
3.2管道与报警阀布置 33
3.3喷头的选用与布置 33
3.4系统的设计流量 33
3.5水力计算（特性系数法） 34
3.5.1 高区喷淋水力计算 35
3.5.2 低区喷淋水力计算 38
3.5.3 系统水力计算 41
3.6 增压及贮水设备 41
3.6.1 选泵 41
3.6.2消防水池、消防水箱及稳压设备 41
3.7 水泵接合器 42
3.8喷淋减压孔板计算 42
第四章 生活热水系统 45
4.1设计范围及设计参数 45
4.1.1涉及范围 45
4.1.2设计参数 45
4.2热水制备及供应方式 46
4.3集热系统设计计算 46
4.3.2热水箱容积 47
4.4热水供应系统设计计算 48
4.4.1热水配水管网水力计算 48
4.4.3选泵 88
4.7.3减压阀的设置 89
第五章 室内排水系统 90
5.1排水体制及排水方式 90
5.2排水系统水力计算 90
5.2.1排水横支管水力计算 90
5.3立管计算 92
5.3.1三层至十层排水立管计算 93
5.3.2三层至十层转换排水立管计算 93
5.3.3二层单排水立管计算 95
5.4排出管计算 96
5.5集水坑及提升泵计算选型 96
5.4.1地下室车库集水坑计算 96
5.4.2消防电梯集水坑及提升泵计算选型 97
5.4.3水泵房集水坑及提升泵计算选型 97
5.4.4汽车坡道集水坑及提升泵计算选型 98
第六章 建筑雨水排水系统 99
6.1屋面雨水排水方式 99
6.2降雨强度 99
6.3汇水面积 99
6.4设计秒流量 100
6.4.1各立管的汇水面积 100
6.4.2各立管的雨水设计秒流量 100
6.5雨水斗选用 101
6.6连接管选用 102
6.7溢流口排水量 102
6.8立管选用 102
6 .9排出管计算 103
参考文献 104
结语 105
谢辞 106
|
