广西南宁地区某地段全长4753米三级公路设计(含CAD图)

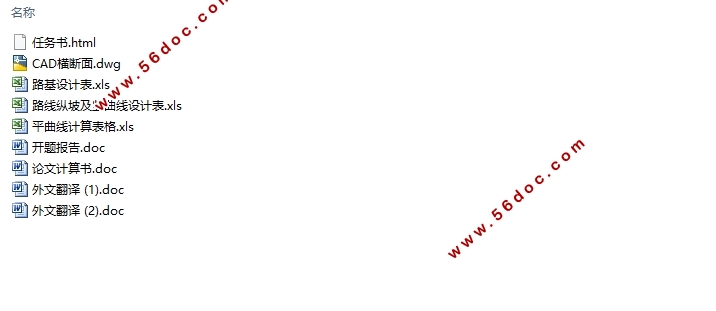

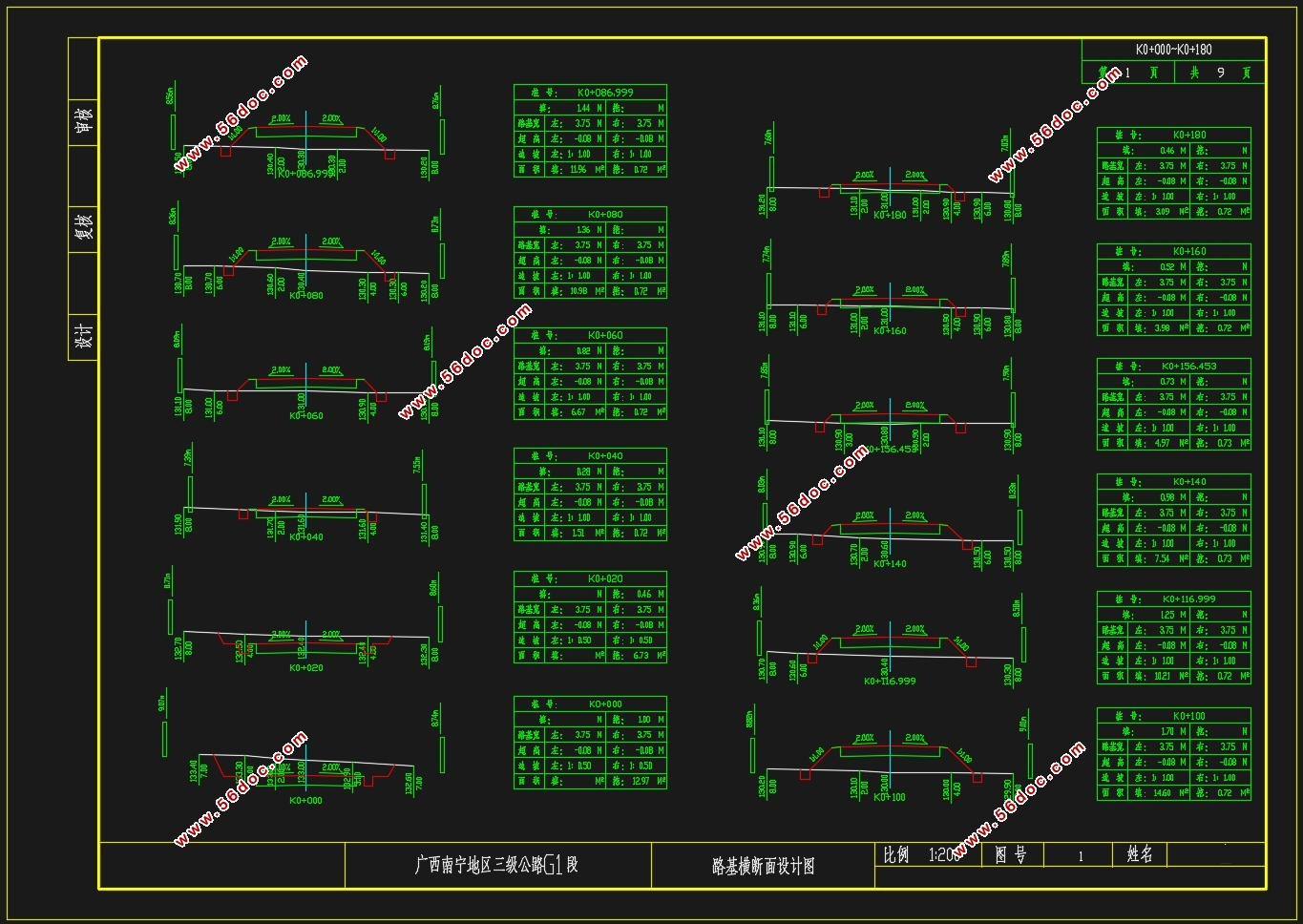

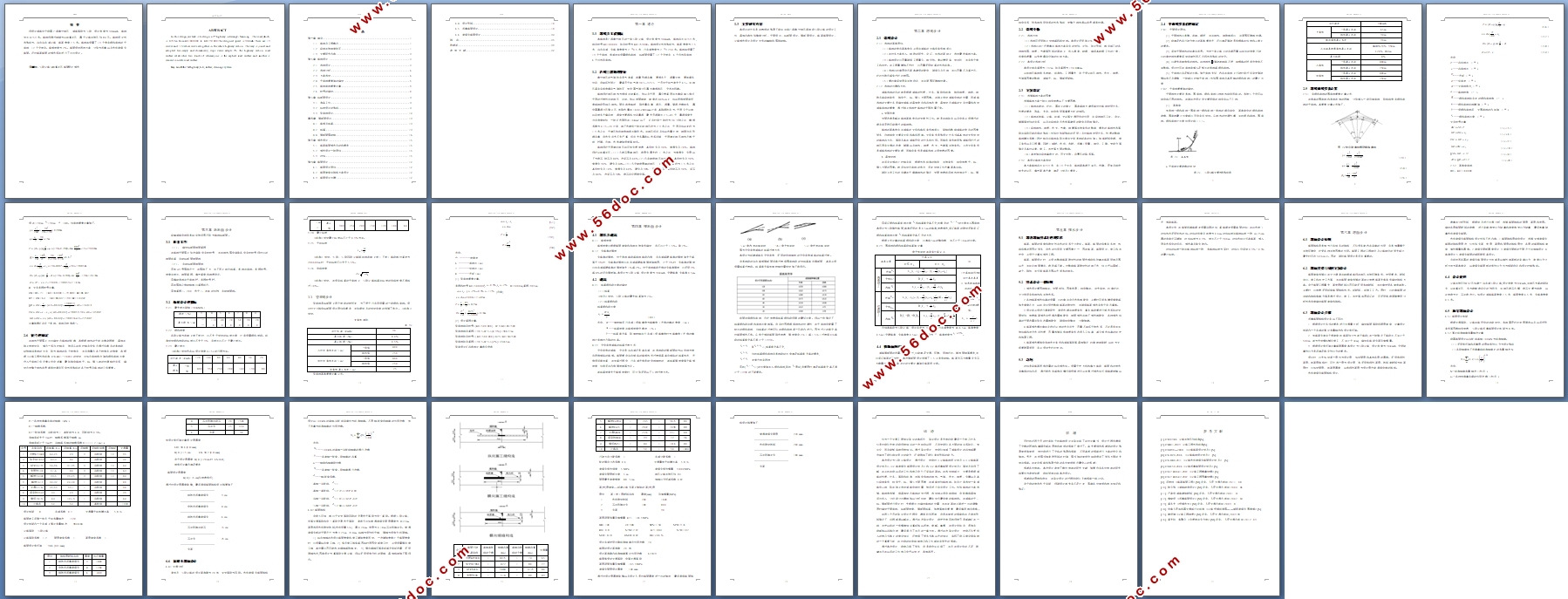

广西南宁地区某地段全长4753米三级公路设计(含CAD图)(任务书,开题报告,外文翻译,论文计算书10000字,CAD图5张)
摘   要
所设计道路位于我国广西南宁地区，道路等级为三级，设计速度为30Km/h，路线全长4753米。路线所通过地域为山岭重丘区，属于公路自然区划IV7区。路线设计技术指标为：双向双车道公路，路基宽度7.5米。路线共设置了13个带有缓和曲线的平曲线，12个变坡点。路拱坡度为2%。路面设定两种方案，分别为沥青以及水泥混凝土路面。还对路基路面的排水系统进行了初步设计。
关键字：三级公路  山岭重丘区  路面设计 排水

 ABSTRACT
In this design,our task is to design a 3rd highway in Guangxi Nanning .  The road,which is 4753m from K0+000.000 to K4+753.000.The designed speed is 30km/h.There are 13 curves and 12 vertical curve altogether in the whole highway section. The way is joined and adopted two-wayly and domatically, slope value adopts 2%. The highway section road surface establishes two kinds of schemes,one is the asphalt road surface and another is cement concrete road surface.
Key word: the 3rd highway; hills; surface; drainage system

1.1  路线及工程概况
本路线是广西南宁地区的一条三级公路，设计速度为30Km/h，路线总长4753米,起点桩号K0+000.00，终点桩号为K4+753.000。路线设计技术指标为：路基宽度为7.5米，双向车道，土路肩宽度为2  0.5米，行车道宽度为2  3.250米。路线共设置了13个平曲线，弯道处均设置缓和曲线，纵断面设置了12个变坡点，6个凸形竖曲线， 6个凹形竖曲线。
   三级公路主要技术指标表
设计速度    30km/h
平曲线    一般最小半径    65m
    极限最小半径    30m
缓和曲线最小长度    30m
不设超高的圆曲线最小半径    路拱≤2.0%  350m
>2.0%  450m
最大纵坡    8%
凸曲线    一般最小半径    400m
    极限最小半径    250m
凹曲线    一般最小半径    400m
    极限最小半径    250m


目  录
第一章 绪论    1
1.1  路线及工程概况    1
1.2  沿线自然地理特征    1
1.3  主要研究内容    2
第二章 路线设计    3
2.1  选线设计    3
2.2  选线分析    4
2.3  方案选定    4
2.4  平曲线要素值的确定    5
2.5  路线曲线要素计算    6
2.6  桩号的确定    8
第三章 纵断面设计    9
3.1  准备工作    9
3.2  纵坡设计的指标    9
3.3  竖曲线设计    10
第四章 横断面设计    12
4.1  路拱及超高    12
4.2  超高    12
4.4  横断面图绘制    14
第五章 排水设计    15
5.1  路基路面排水目的和要求    15
5.2  排水设计一般原则    15
5.3  边沟    15
第六章 路面设计    17
6.1  路面设计原则    17
6.2  路面类型与结构方案设计    17
6.3  路面设计步骤    17
6.4  设计资料    18
6.5  沥青路面设计    18
6.6  混凝土路面设计    20
结  语    25
致谢词    26
参 考 文 献    27
