察哈尔右翼前旗至丰镇公路设计(四)(含CAD图)

来源:56doc.com  资料编号:5D22916 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D22916
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

察哈尔右翼前旗至丰镇公路设计(四)(含CAD图)(任务书,开题报告,外文翻译,论文计算书16500字,CAD图纸11张)
摘要
本次是对察哈尔右翼前旗至丰镇段地区公路进行设计,此次的路线设计规划对内蒙古地区的经济发展以及对察哈尔右翼前旗至丰镇交通网络的加密起着重大作用。
本道路设计说明书详细的介绍了路线设计的思路与流程,本设计在设计开始之前进行了充分的技术论证,结合设计资料与规范要求进行合理选线。路线全长三千多米,在两个备选方案中选择了出了最佳方案。
在完成选线之后,就对路线进行平纵横以及排水工程的详细设计,桥涵设计,并根据设计相关数据绘制图纸与表格,最后完成设计说明书的编著。
在设计过程中利用设计软件与公式计算相互结合以来确保计算结果的准确性。
关键词:一级公路;平曲线;路基;挡土墙;竖曲线;排水。

Abstract
  This is the design of the highway from Chahar right-wing Qianqi to Fengzhen. The route design planning plays an important role in the economic development of Inner Mongolia and the encryption of the traffic network from Chahar right-wing Qianqi to Fengzhen. This road design specification introduces the idea and process of route design in detail. The design has been fully demonstrated before the beginning of the design, and reasonable route selection is carried out according to the design data and specifications. The route is more than 3,000 meters long, and the best one is chosen among the two alternatives. After completing the route selection, the horizontal and vertical design of the route and the detailed design of the drainage works, the design of the bridge and culvert, and the drawing and the form according to the relevant data of the design are finished. Finally, the compilation of the design instructions is completed. In the design process, the design software and formula calculation are combined to ensure the accuracy of the calculation results.
Key Words:First-class highway; Flat curve; Subgrade; Retaining wall; Vertical curve;Drainag

地理位置
乌兰察布盟境内,地理坐标北纬40°23'至40°51', 113°01'至113°13'的范围内。
地形地貌及植被
设计的地区为察哈尔熔岩台地地形,设计路段自然林极少,多是人工林,树种较单一,主要是杨、柳、榆等。
水文地质条件
此地区河流均属季节性河流,平时干枯无水或少量水。雨季多常流水在六月与八月。
气象
本次毕业设计是中温带干旱半干旱气候、大陆性季风气候,部分地区兼有高原气候,山地气候的若干特点,该地区气候干燥,降雨量小。

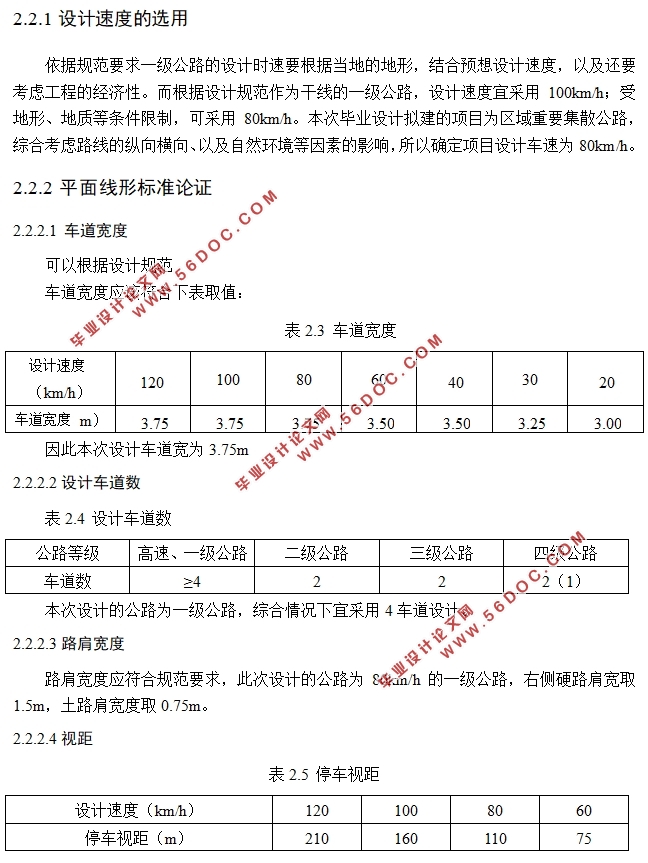

依据规范要求一级公路的设计时速要根据当地的地形,结合预想设计速度,以及还要考虑工程的经济性。而根据设计规范作为干线的一级公路,设计速度宜采用100km/h;受地形、地质等条件限制,可采用80km/h。本次毕业设计拟建的项目为区域重要集散公路,综合考虑路线的纵向横向、以及自然环境等因素的影响,所以确定项目设计车速为80km/h。
因此本次设计车道宽为3.75m

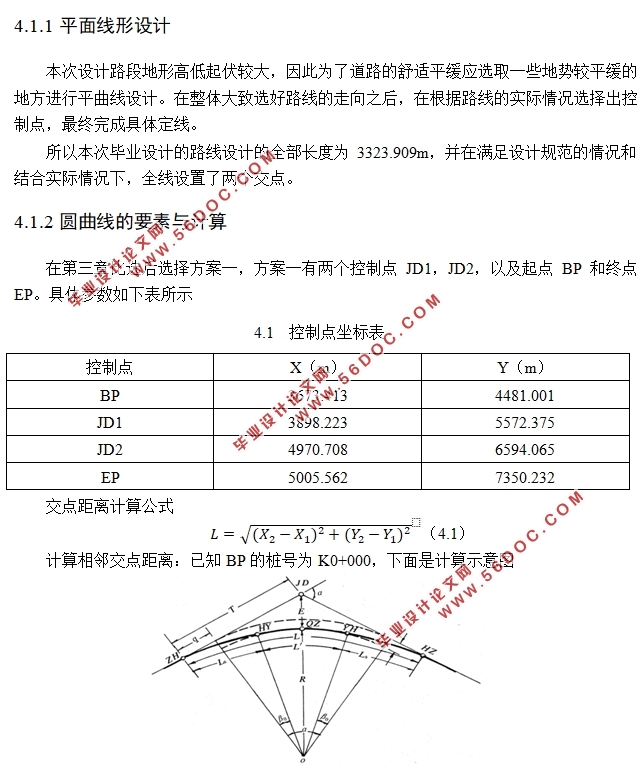

本次设计路段地形高低起伏较大,因此为了道路的舒适平缓应选取一些地势较平缓的地方进行平曲线设计。在整体大致选好路线的走向之后,在根据路线的实际情况选择出控制点,最终完成具体定线。
所以本次毕业设计的路线设计的全部长度为3323.909m,并在满足设计规范的情况和结合实际情况下,全线设置了两个交点。


察哈尔右翼前旗至丰镇公路设计(四)(含CAD图)
察哈尔右翼前旗至丰镇公路设计(四)(含CAD图)
察哈尔右翼前旗至丰镇公路设计(四)(含CAD图)
察哈尔右翼前旗至丰镇公路设计(四)(含CAD图)
察哈尔右翼前旗至丰镇公路设计(四)(含CAD图)
察哈尔右翼前旗至丰镇公路设计(四)(含CAD图)


目录
第1章绪论    4
1.1概述    5
1.1.1地理位置    5
1.1.2 地形地貌及植被    5
1.1.3水文地质条件    5
1.1.4气象    5
1.2建设理由    5
第2章道路技术标准论证    7
2.1 道路类型及等级论证    7
2.1.1交通资料    7
2.1.2交通折算    7
2.1.3公路等级及行车道数    7
2.2道路技术标准论证    7
2.2.1设计速度的选用    8
2.2.2 平面线形标准论证    8
2.2.3竖曲线要素标准论证    9
2.2.4净空高度论证    10
第3章路线设计    11
3.1路线方案拟定    11
3.2影响路线方案选择的主要因素    11
3.3路线方案选择的方法    11
3.4路线方案拟定    11
3.5具体路段分析    12
3.6路线方案的比选    14
第4章路线平面、纵断面、横断面设计    16
4.1路线的平面设计    16
4.1.1平面线形设计    16
4.1.2圆曲线的要素与计算    16
4.1.3平面设计结果    18
4.2路线纵断面设计    18
4.2.1概述    18
4.2.2纵坡设计    19
4.2.3竖曲线设计    19
4.2.4竖曲线要素计算    19
4.2.5平纵线行组合设计    20
4.3路基横断面设计    20
4.3.1 设计要求    20
4.3.2 路基设计表    21
4.3.3 路基土石方数量的计算与调配    21
4.3.4 路基设计相关参数    22
第5章路基设计    23
5.1 路基设计    23
5.1.1 路基基本构造    23
5.2 特殊路基设计    24
5.2.1滑坡地段路基    24
5.3 计算土石方数量与调配    24
5.4 路基支挡和防护工程设计    24
5.4.2其它防工程设计    29
第6章路面设计    30
6.1设计资料    30
6.2 路面方案的选择    30
6.2.1 方案选择    30
6.2.2 路面参数选取    30
6.2.3 初拟路面方案    33
6.2.4 设计材料参数    34
6.3 路面结构验算    35
6.3.1 方案一验算    35
6.3.2 方案二验算    38
6.4确定方案结果    39
第7章排水设计    41
7.1路基排水设计    41
7.2路面排水设施的布置    42
第8章桥涵设计    43
8.1确定涵洞的位置及结构类型    43
参考文献    44
致谢    45
