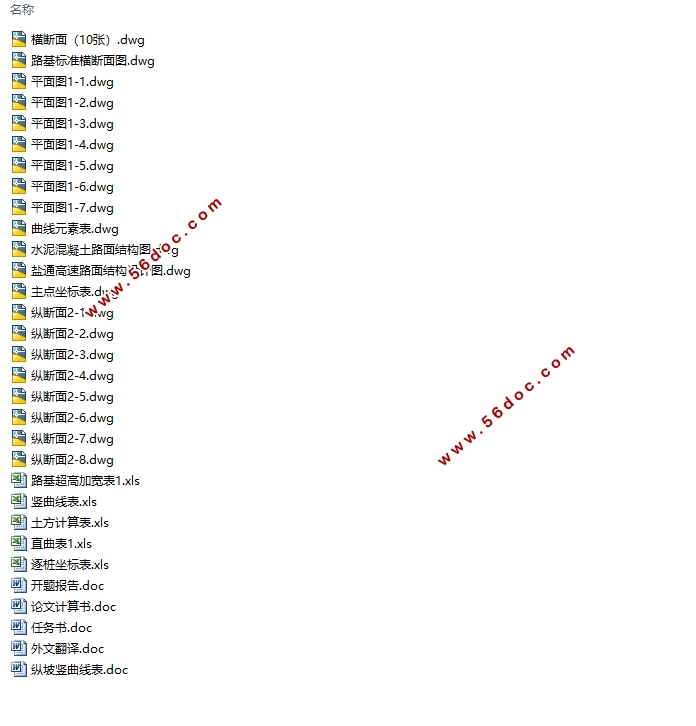

全长4345.355m盐通高速公路二标段施工图设计(含CAD图)(任务书,开题报告,外文翻译,论文计算书18000字,计算表,CAD图19张)
摘 要
本课题主要研究盐通高速公路二标段的选线﹑平﹑纵﹑横断面的设计，以及路基计﹑混凝土路面设计﹑沥青路面设计以及土石方量计算等。通过相关的软件来确定主线的选择和路面的设计，其中各个部分的设计要符合规范的要求，并且做到经济利民，减少对沿线环境的破坏。通过多条路线的对比，选择最佳方案，在设计道路中在进行平、纵、横三方面的设计时，做到线形顺适、纵坡均衡、横坡合理，路基路面及桥涵采取妥善措施进行设计，使设计的公路整体协调、经济合理。路基路面设计主要是对路面结构层厚度进行设计。设计时速是根据道路交通量决定的。道路横断面主要是根据道路交通量和设计时速进行选择。路面的结构设计包括路面材料的选取和材料强度、刚度和稳定性的验算。
关键词： 选线 设计 路基 符合规范
Yancheng and Nantong Expressway two tenders construction design
Abstract
The main research line selection Expressway salt flat two tenders vertical cross-sectional design, and roadbed meter Roadbed subgrade stability analysis and calculation, design and protection and reinforcement earthwork Design, asphalt meter retaining wall Count and so on. Design options and to determine the main road through the relevant software, which is designed to meet the regulations of each part Fan requirements, and achieve economic benefits to the people along the route to reduce damage to the environment. By comparing the number of routes, selecting the most Good plan, design the road during the flat, vertical, horizontal three aspects of the design, so along the linear fit, longitudinal balance, Cross slope reasonable, Pavement and bridges and culverts are designed to take appropriate measures so that the overall coordination of road design, economic rationalityRoad cross section is selected by the road traffic volume and speed. Checking structure design of pavement including pavement material selection and material strength, stiffness and stability.
Key Words : Select line ：design ：roadbed ：compliant
1.2设计任务
包括初步设计（工程可行性研究，道路等级及主要技术指标，初步方案设计）。

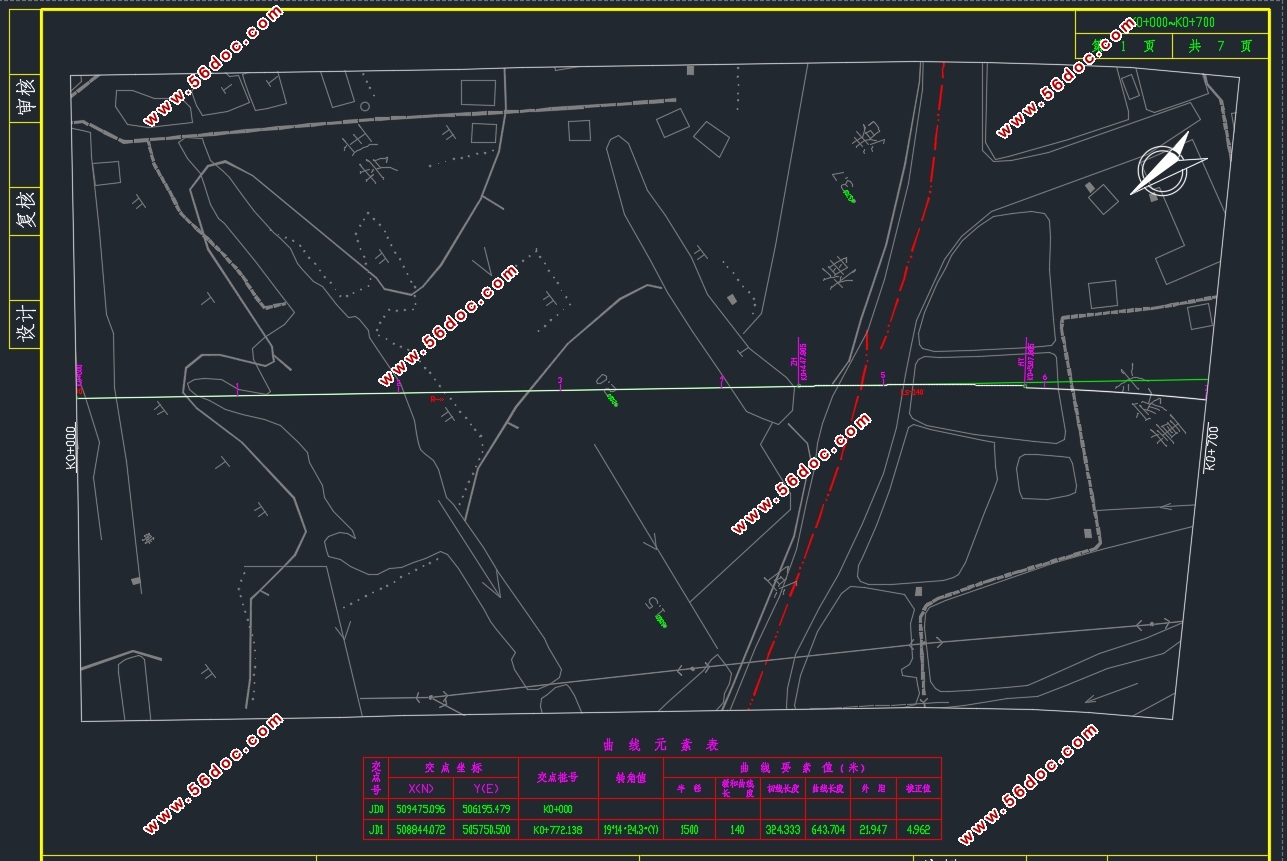

道路平面设计、绘制道路平面图，包括（1）确定起点坐标（2）计算导线方位角（3）平曲线设计（包括圆曲线、缓和曲线和回头曲线）（4）里程桩号计算（填制直线、曲线及转角表）（5）绘制路线平面图。
道路纵断面设计、绘制道路纵断面图（1）竖曲线设计（2）绘制纵断面图（包括桥涵的位置及其标高）（3）填制路基设计表。
道路横断面设计、绘制道路标准横断面
路基设计、绘制路基横断面（各种典型断面）（1）路基设计、绘制路基横断面（各种典型断面）（2））超高设计（3）挡土墙设计（4）排水设计（选择1公里有代表性的路段进行道路排水系统的规划与设计）
路面结构设计、绘制水泥混凝土路面、沥青混凝土路面结构图
工程概预算编制（选做部分工程的工程量、材料用量等）。
1.3路线起讫点
路线起点JD0桩号K0+000 （N (X)，E (Y)）（509475.09614055，506195.47866729），终点JD4桩号K4+345.355 （N (X)，E (Y)） （506311.67429921，503383.08801872）全长4345.355m
1.4盐通高速公路二标段工程概况
设计采用双向六车道高速公路标准，设计行车速度为100 km／h，路基设计宽为35m，荷载标准为汽一超20级，挂车—120。线路所经地区地形属于滨海平原，东为黄海，西为苏北里下河泻湖洼地，地面标高在2．2～4 rn之间，受淮河水系控制，河网发育。其地质特征为：主要由淤泥、淤泥质土和饱和软黏土组成，局部轻微液化，顶面起伏大，土层厚度不均，因而该土层具有压缩性、高灵敏度、垂直固结系数小等不良地质特征，其强度低、沉降变形大、固结持续时间长，对路基及桥涵结构物稳定将会产生不良影响。全线同步建成安全设施、监控、通信、收费、供电、照明等设施及景观绿化工程。
