全长4184米常武一级公路E段施工图设计(含CAD图)

来源:56doc.com  资料编号:5D28447 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D28447
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

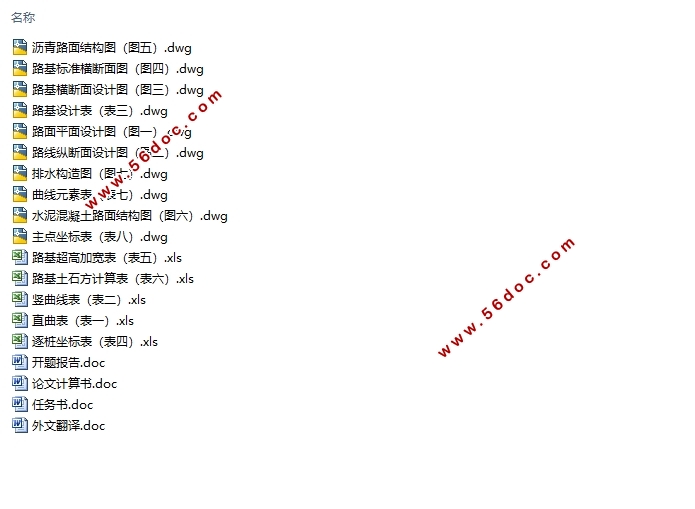

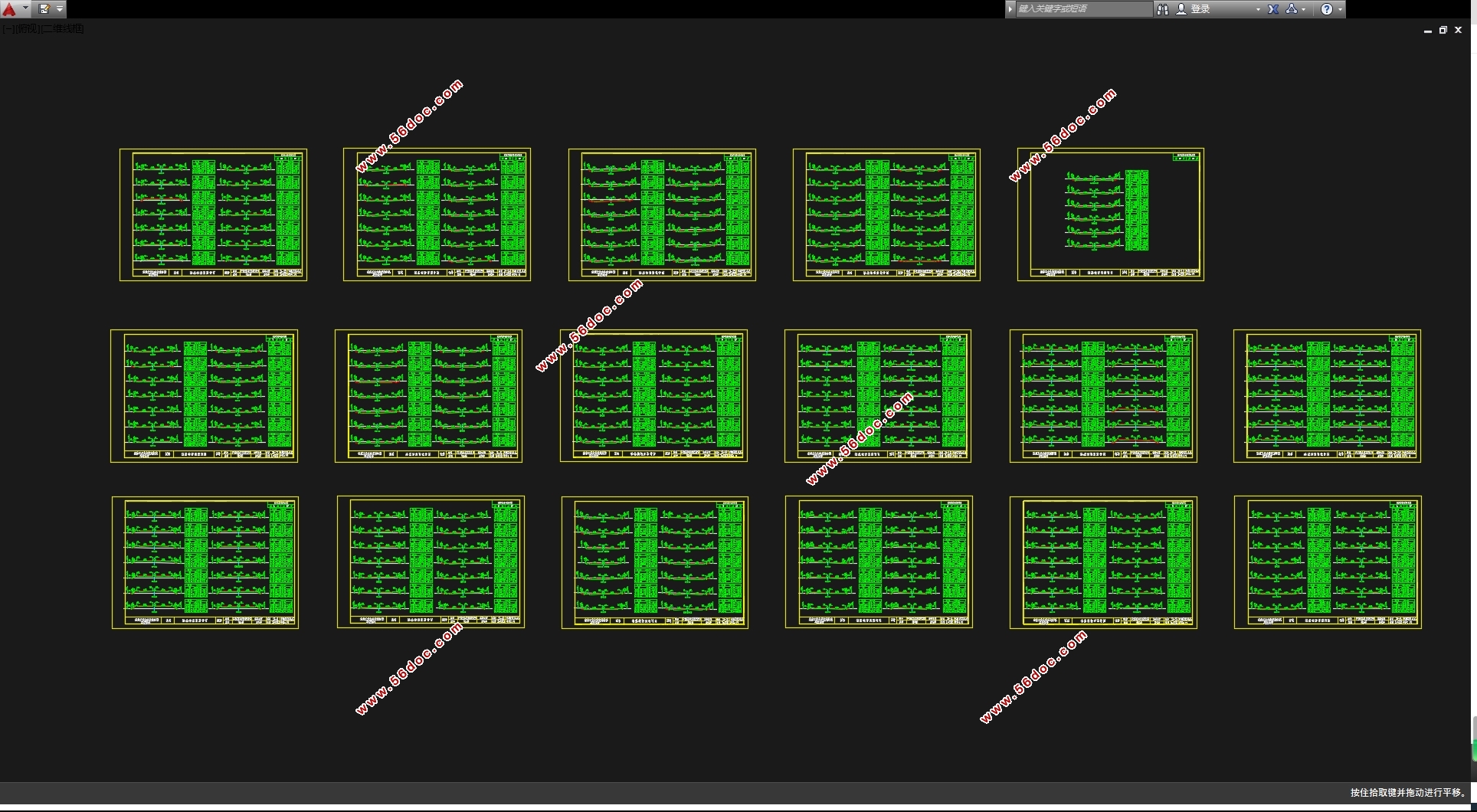

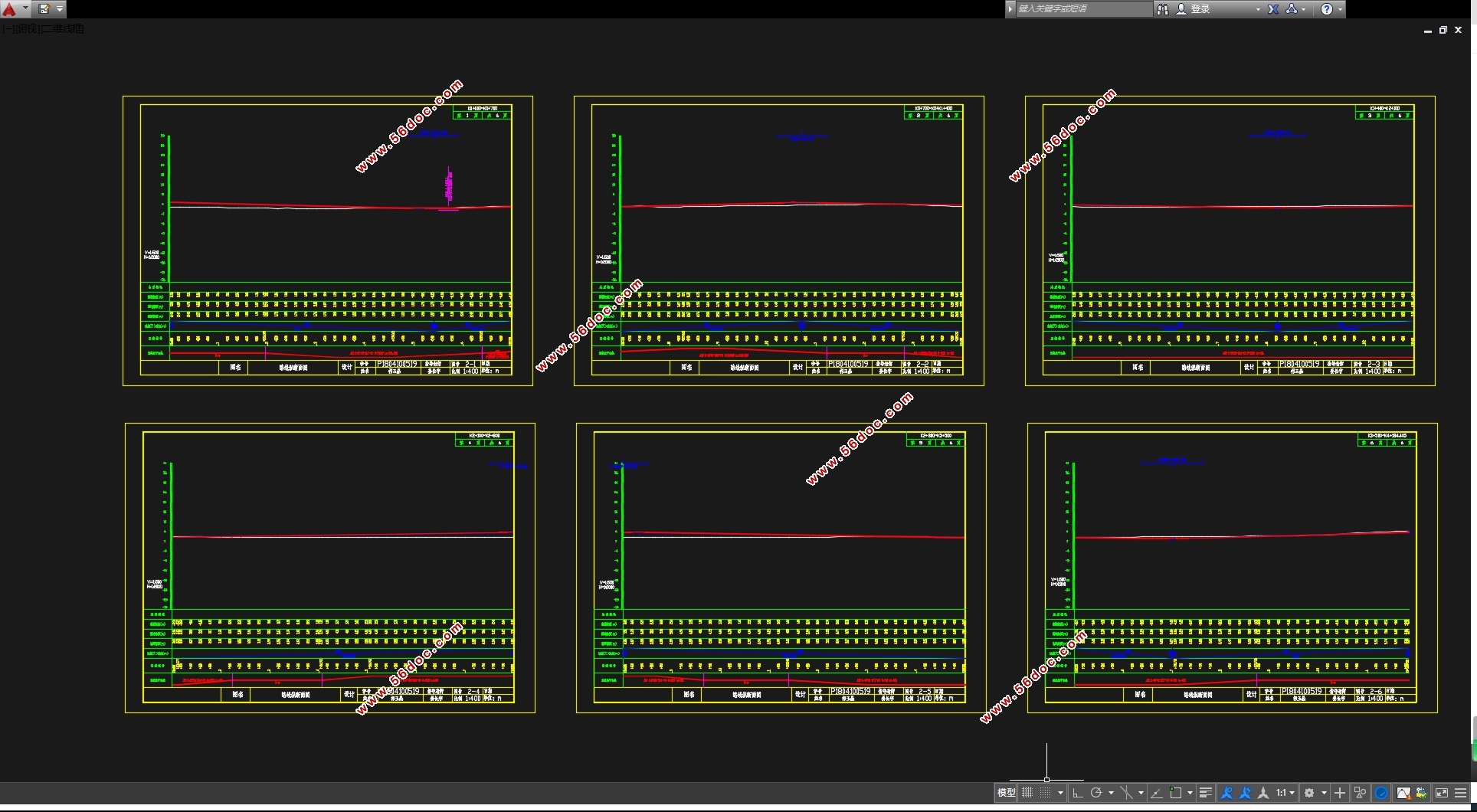

全长4184米常武一级公路E段施工图设计(含CAD图)(任务书,开题报告,外文翻译,论文计算书26000字,计算表,CAD图7张)
 摘  要
常武一级公路综合设计路段,位于江苏省南部。近年来,随着社会经济的发展,该区域的交通量迅速增加,原有的道路已经不能满足日益增长的交通量的需要,因此常武一级公路的建设具有重要的意义。针对一级公路设计要求,根据设计公路的交通量及其使用任务和性质,确定公路等级为一级公路。在此基础上,结合沿线自然条件与主要技术指标进行设计。其主要内容包括:路线的平、纵、横设计,路基、路面设计以及排水设计,在路面设计中,对刚性路面和柔性路面进行了比较, 并完成施工图设计阶段应完成的各种图、表及设计说明书。本设计运用电子地形图以及纬地道路设计软件和HPDS软件进行设计,提高了设计的精度,同时本次设计体现环保意识、强调环保。最后确定本一级公路设计速度为80km/h,路基宽32.0米,双向6车道,路线全长4184.405米
关键词: 线形设计  路基   路面

Eperiod of construction drawing design for Chang Wu level highway
Abstract
Chang Wu a comprehensive design section of highway,located in the southern part of Jiangsu Province。In recent years, with the development of social economy, traffic volume increased rapidly in the region,the original road has been unable to meet the growing need for traffic,So Chang Wu a highway construction is of great significance。For highway design requirements, depending on traffic volume and nature of the task and how to use design roads, highway grade highway identified。On this basis, combined with the natural conditions along with key technical indicators are designed。Its main contents include: Route flat, vertical, horizontal design, embankment, pavement design and drainage design,In pavement design, rigid pavement and flexible pavement were compared,and complete the construction design phase should be completed in a variety of charts, tables, and design specifications 。The design and use of electronic topographic map latitude to road design software to design software and HPDS,improve the accuracy of design, but this design reflects environmental awareness, emphasis on environmental protection。Finalize the design speed of the road level to 80km / h, roadbed width of 32.0 meters, two-way six-lane, the route length of 4184.405meters.
Keywords: Liniment design; Roadbed; Pavement;

初步设计是进行公路和城市道路设计施工建设的必要环节,此环节设计的好坏直接影响着以后整个工程的施工进度和质量。它是通过所给的地形图在充分考虑当地的地形地物条件并且结合各种规范而进行的道路的综合设计。它一般包括道路的平纵横设计、防护设计、排水设计、路基设计、路面设计、交通工程设施设计等。本次通过设计实例Ⅳ区一级公路初步设计,使我们能掌握道路设计过程的一些基本的原则,了解道路基本设计的内容和程序等。通过此次毕业设计,可以使我们在如何进行公路施工图设计方面进行一次全面的、系统的训练,使我们了解公路施工图设计所包括的工作内容、工作程序、施工图设计文件所包括的内容及文件的编制办法等,为今后从事公路工程设计工作打下良好的基础。通过毕业设计,既有助于提高我们综合运用知识的能力,同时也有助于以后在工作岗位能很快地适应工作环境。
本次设计中的主要任务是:
1.在进行技术经济分析论证的基础上,选定Ⅳ区一级公路的路线设计方案,根据道路技术等级和道路技术标准,计算确定相关参数。
2.绘制Ⅳ区一级公路路线平、纵、横断面设计图,路基路面结构图。
3.进行该道路曲线要素计算、编制相关计算结果表。
4.路基路面设计。本毕业设计是严格在各种规范的指导之下进行的,内容严谨、详细,具有一定的参考价值和实用价值。
