校园网络工程综合布线方案

来源:56doc.com  资料编号:5D1196 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D1196
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍
网络应用的发展
目前,全球已掀起一股信息高速公路规划和建设的高潮,作为其雏形,国际互联网(Internet)上相连的计算机已近达数千万台,全球有数亿人在Internet上进行信息交换和各种业务处理。Internet上积累了大量信息资源,这些资源涉及人类面对和从事的各个领域、行业及社会公用服务信息。成为信息时代全球可共享的最大信息基地。由于计算机网络技术和通信技术的飞速发展,人们对信息的要求越来越强烈,“网络就是计算机”的说法被全世界普遍接受。各国纷纷宣布建设本国的信息高速公路,全球信息一体化局面已指日可待。
我国自1993年与Internet连通以来,已建成了四大主干信息网:中国公众信息网ChinaNET,中国金桥网ChinaGBN,中国教育科研网CERNET和中科院网CASNET。全国各大中城市的网络节点相继开通。广东省已经建立了面向本地服务的公共信息网。Internet显示出诱人的商业前景,被国人称为"第二国道的建设。

校园网络系统的构成
校园网络系统由软件、硬件两个部分组成。
软件部分包括应用软件和系统软件。应用软件主要是校园网站上的Internet应用、教学管理系统(计算机辅助教学系统、网络教学与远程教学系统)、办公管理系统(管理信息系统MIS、办公自动化系统OA);系统软件主要是服务器操作系统、工作站操作系统、网络设备上的操作系统、网络管理系统以及安全系统。
硬件部分主要由网络布线系统、网络设备、主机(服务器)系统以及各种外设(UPS、投影机、打印机、磁带备份设备等)组成。
下面再谈谈校园网络系统设计的总体思路。
2.2  系统方案设计的总体思路
校园网络系统的设计、实施,按照一切从实际出发,遵循经济实用的原则,依照以下思路进行:
1、 总体规划,分步实施,基础设施建设一步到位
考虑到学校资金、学校计算机应用的现状、学校教职员的现有水平以及网络建设和应用系统开发的固有规律,学校网络系统的建设应该分步实施。但是分步实施是在总体规划下的分步实施。没有总体规划,整个系统有可能陷入各个部分相互不兼容和前期投资的极大浪费。基础设施建设,这里主要是指综合布线系统的建设,采用一步到位的办法。因为综合布线系统有它的特殊性,综合布线的材料并不昂贵,且双绞铜线已经发展到六类,可以满足1000M的应用需求,专家预测,铜线的性能基本已经到了物理极限,不会再有什么七类、八类铜线出现了;现有的光缆,其性能也足以满足十年以内各种应用对介质的要求。而综合布线系统的施工费用比较高,在旧的楼房里就更是这样,且对工作、学习、生活有一定的影响。为了尽量减少对学校教职员生活的影响,综合布线系统建设采取一步到位的办法,适度超前。
2、 特别注重应用系统的建设
建设校园网络的目的就是为了应用,从而提高学校的办事效率、教学效率,所以要特别注重应用系统的建设,这一点应该是不言而喻的。应用系统的覆盖范围相当广泛,大致就是功能需求里提到的几个方面:校园网内部网站应用(Web发布系统、信息查询系统、电子邮件系统、BBS电子公告系统和文件传输系统)、网络教学和远程教学系统(网上课件制作平台、网上课件管理与浏览、网上作业与考评系统、网上答疑系统、网上教学管理系统和实时交互式远程教学系统)、计算机辅助教学系统(VOD视频教学系统、多媒体课件制作平台、电子备课系统、COD课件点播系统、试题库管理系统和素材库管理系统等)、办公自动化系统(校长办公系统、网络会议系统、办公审批系统、通知公告系统、公文收发系统和文档管理系统)和管理信息系统(校长查询系统、后勤管理系统、财务管理系统、图书管理系统、教务管理系统和学籍管理系统)。
校园网应用系统是一个庞大的系统工程,且各个学校有各个学校的实际情况。建设校园网应用系统的总体思路是边使用、边改进、边开发,力争在两到三年能够把应用系统完善起来。具体做法是:市面有现成的应用系统且符合XX中学要求的,买来就用;市面有现成的应用系统,大体符合XX中学要求的,改进后用;市面上没有现成应用系统,而XX中学又确实需要的,定制开发后使用。
3、 把当前先进性、未来可扩展性和经济可行性结合起来
这里的先进性指的是系统的硬件和软件不落后并能在相当长的时间内发挥极大的作用,而不仅仅看现在的网络建设中包含了多少新的或称为先进的技术。当前计算机技术和网络技术发展很快,设备更新淘汰也快。先进的技术只有在使用中产生了巨大的效益时才被赋予了先进性,只是采用了先进的技术并不表示就有了先进性。一个系统是否具有长久的生命力是考察一个系统是否具有先进性的最重要的考察依据。
系统的可扩展性是指系统的硬件和软件对未来技术的包容能力和现实的扩充能力。其主要表现为系统的结构是否开放,其重要性远远超过具体的设备是否开放和冗余。
只有把当前先进性、未来可扩展性和经济可行性有机地结合起来,才能保证一个系统具有长久的生命力,从而具有先进性。
4、 符合标准(国际标准和国家标准)
符合标准,其实是系统具有开放性的前提条件,是不言自明的。因为当今时代是一个强调开放的时代,从而是一个强调标准的时代,所以把这一条单列,以示重视。
5、 特别注重对人员的培训
前面已经强调了在校园网络的建设中要特别注重应用系统的建设,而应用系统总是由人去使用的,所以要特别注重对人员的培训;除了应用系统的使用人员以外,一个系统,在它的生命周期里,是需要系统维护人员对它进行大量的维护的,所以系统维护人员的培训要特别注重。概括地说,在校园网络建设的过程中,要特别注重对人员的培训,要注重对实施系统的工程人员、维护系统的管理人员和使用系统的教职员工们的培训;工程人员是系统建设成功的保证、系统维护人员是系统正常运行的保证、而教职员工作为系统的最终用户,是系统真正发挥作用的关键。











目  录
前  言 3
0.1  网络应用的发展 3
0.2  建设XX中学校园网的必要性 4
第一章 XX中学校园网需求分析 6
1.1  XX中学网络现状 6
1.2  用户需求分析 6
1.3  功能需求 7
第二章 系统方案设计的总体思路 9
2.1  校园网络系统的构成 9
2.2  系统方案设计的总体思路 9
第三章 网络系统设计方案 12
3.1  网络的分层设计原则: 12
3.1.1  核心层 Core Layer 12
3.1.2  分布层 Distribution Layer 12
3.1.3  接入层 Access Layer 13
3.2  综合布线系统设计 13

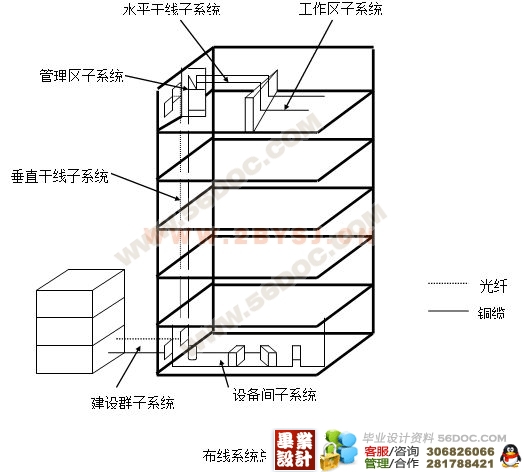

3.2.1  综合布线系统组成简介 14
3.2.2  设计综合布线系统依据的标准 16
3.2.3  LUCENT 布线系统简介 17
3.2.4  设计XX中学综合布线系统的考虑 19
3.3  网络系统方案设计 22
3.3.1  校园网的设计目标 22
3.3.2  网络建设原则要求 23
3.3.3  系统需求分析 24
3.3.4  产品技术选型 25
3.3.5  厂家产品选择 30
第四章 主机系统设计方案 34
第五章 软件系统设计方案 36
5.1  系统软件 36
5.2  服务器软件 36
5.3  应用软件 37
5.4  工具软件 38
第六章 校园多媒体教室系统实施方案 39
6.1  多媒体教室概述 39
6.2  系统结构及实施 39
第七章 项目材料清单 44
7.1  综合布线系统 44
7.2  网络设备 45
7.3  服务器 45
7.4  多媒体设备及外设 46
第八章 工程实施管理 47
(毕业设计)
8.1  工程组织 47
8.2  施工技术要求 48
8.2.1  设备间环境建议和施工管理 48
8.2.2  施工技术要求 48
8.2.3  测试的方案 60
8.2.4  竣工及验收 61
8.3  工程实施 62
8.3.1  工程设计 62
8.3.2  实施步骤 63
8.3.3  施工进度 64
8.4  系统支持和维护 65
第九章 售后服务和技术支持 66
9.1  产品质量保证 66
9.2  工程质量 66
9.3  工程图纸和售后服务 66
9.4  培训 66
